Heute lernen wir etwas über UNITRONIC® LiYCY👍

Auf einen Blick: UNITRONIC® LiYCY ist die geschirmte Datenleitung von LAPP nach DIN 47100 für EMV-kritische Anwendungen. Verfügbar in Querschnitten von 0,14 mm² bis 1,5 mm² mit 2 bis 25 Adern. Geschirmter Aufbau mit Gesamtschirm aus Kupfergeflecht. Meterware verfügbar – bestellen Sie exakt die benötigte Länge. Normen: VDE 0250, DIN 47100, UL 2464. Temperaturbereich: -40°C bis +80°C. Anwendung: Mess-, Steuer- und Regeltechnik, Industrieautomation, EMV-gerechte Datenübertragung.

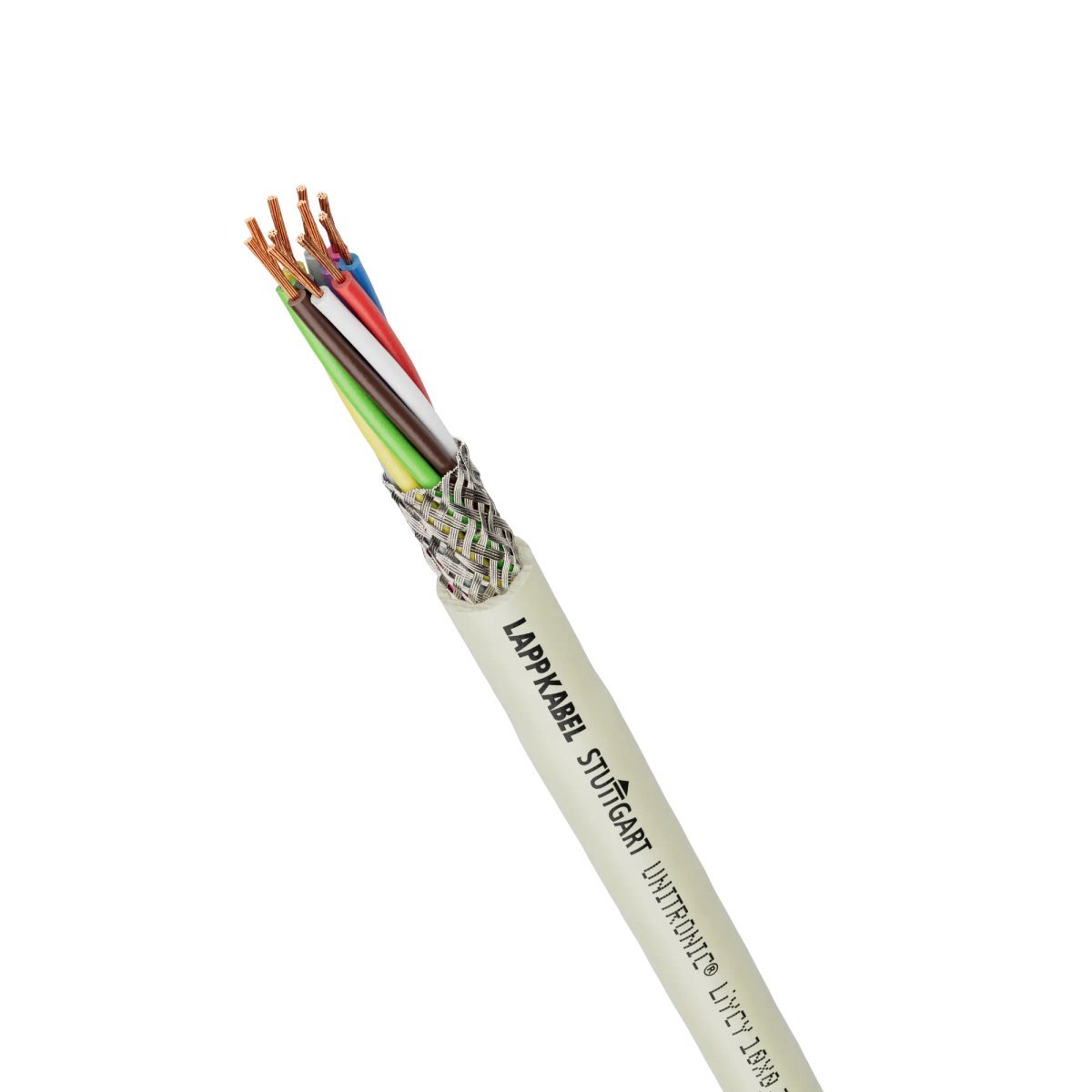

UNITRONIC® LiYCY - Das geschirmte Datenkabel nach DIN 47100

UNITRONIC LiYCY von LAPP Kabel ist die Standardlösung für geschirmte Datenübertragung in der Industrie. Das Kürzel LiYCY steht für "Leitung mit Isolierung, Schirmung und PVC-Mantel nach DIN 47100". Der entscheidende Unterschied zu ungeschirmten Datenleitungen liegt im Kupfergeflecht-Schirm, der elektromagnetische Störungen fernhält und gleichzeitig verhindert, dass das Kabel selbst andere Systeme beeinflusst.

Als Meterware erhältlich bietet UNITRONIC LiYCY maximale Flexibilität: Sie bestellen exakt die Länge, die Sie für Ihr Projekt benötigen - ohne Verschnitt, ohne Mindestabnahme von ganzen Trommeln. Diese Flexibilität macht es zur bevorzugten Wahl für Instandhaltung, Prototypenbau und maßgeschneiderte Industrieinstallationen.

Querschnitt Aderzahl Kapazität Max. Länge* Anwendung
0,14 mm² 2-12 Adern 150 pF/m 30m Thermoelemente, PT100-Sensoren
0,25 mm² 2-25 Adern 120 pF/m 50m SPS-Signale 24V, Analogwerte 0-10V
0,34 mm² 2-18 Adern 110 pF/m 80m RS485, Profibus, CAN-Bus
0,5 mm² 2-25 Adern 100 pF/m 100m Digitale Signale, 4-20mA-Schleifen
0,75 mm² 2-25 Adern 90 pF/m 200m Längere Strecken, Sensoren + Versorgung
1,0 mm² 2-18 Adern 85 pF/m 300m Stromversorgung + Signale kombiniert
1,5 mm² 2-12 Adern 80 pF/m 500m Antriebssignale, Motor-Encoder

* bei 24V Signalen und max. 10% Spannungsfall

Technische Eigenschaften und Aufbau

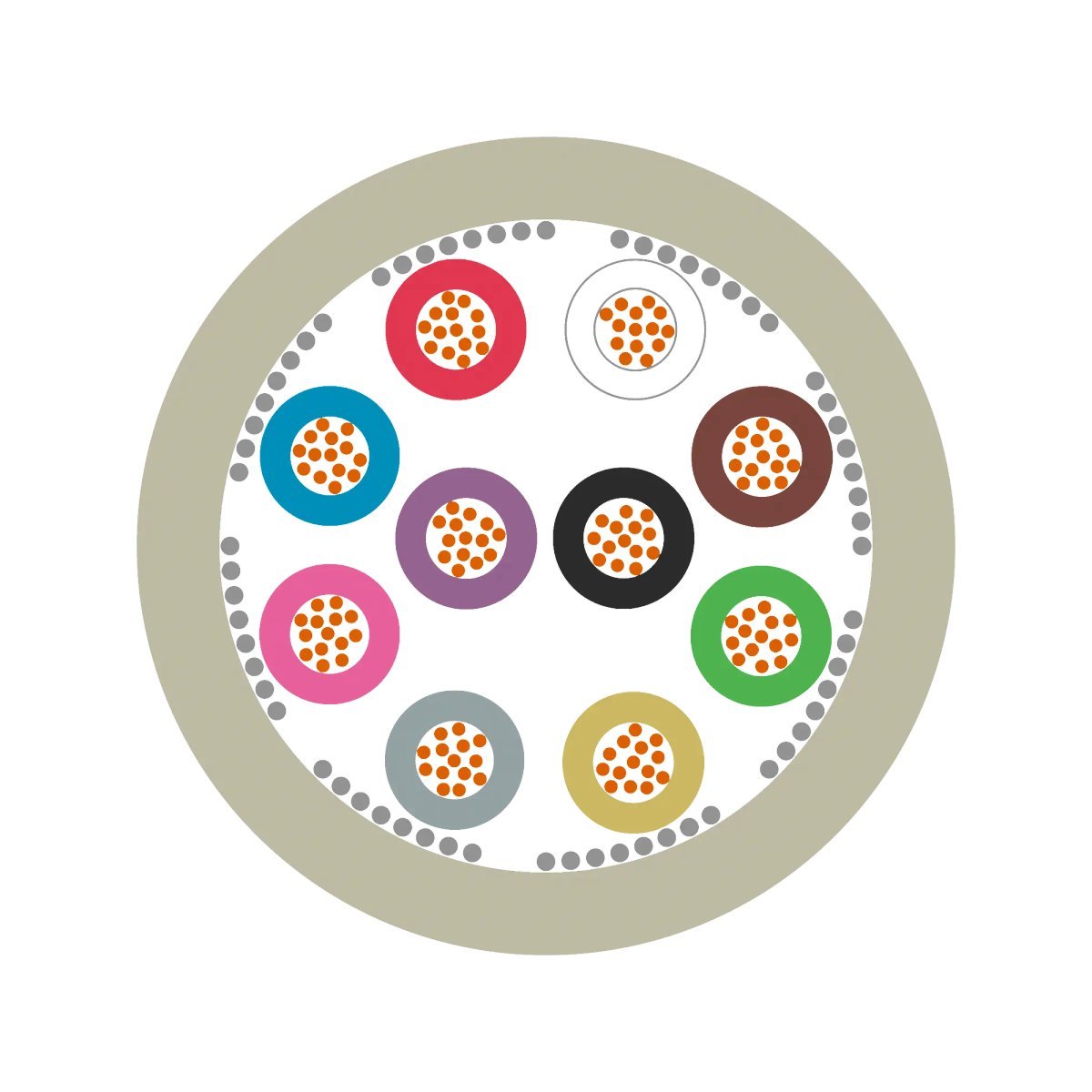

Der Aufbau von UNITRONIC LiYCY folgt einem bewährten Schema: Feindrähtige Kupferleiter (Klasse 5 nach IEC 60228) mit PVC-Aderisolierung in den DIN 47100 Kennfarben, darüber eine Gesamtschirmung aus verzinntem Kupfergeflecht mit 85% optischer Bedeckung. Den Abschluss bildet ein grauer PVC-Außenmantel nach VDE 0207. Die Schirmung erreicht eine Transferimpedanz von typisch 30 mΩ/m bei 30 MHz - ausreichend für Störpegel bis 60 dB.

Besonders wichtig ist die niedrige Kapazität zwischen den Adern. Mit Werten zwischen 80-150 pF/m je nach Querschnitt eignet sich UNITRONIC LiYCY auch für schnelle digitale Signale bis 1 MHz Übertragungsrate. Der Schleifenwiderstand liegt bei 0,25 mm² bei 148 Ω/km, bei 0,75 mm² bei 49,4 Ω/km. Diese Werte bestimmen die maximale Übertragungsstrecke bei spannungsempfindlichen Analogsignalen.

Anwendungsgebiete und Einsatzbereiche

UNITRONIC LiYCY kommt überall dort zum Einsatz, wo störungsfreie Datenübertragung in EMV-kritischen Umgebungen gefordert ist. Hauptanwendungsgebiet ist die SPS-Verkabelung in Produktionsanlagen mit Frequenzumrichtern, wo ungeschirmte Leitungen zu Signalverfälschungen führen würden. Weitere typische Einsätze: Sensorkommunikation in Schweißanlagen, Feldbus-Systeme wie Profibus DP oder DeviceNet in der Automobilindustrie, sowie hochpräzise Mess- und Prüftechnik.

In der Gebäudeautomation verbindet UNITRONIC LiYCY Raumfühler, Aktoren und DDC-Steuerungen, wo die Schirmung vor Störungen durch LED-Dimmer oder Schaltnetzteile schützt. Medizintechnik nutzt das Kabel für EKG-Ableitungen oder Patientenmonitoring, wo bereits kleinste Störungen kritisch sind. Bei Windkraftanlagen schützt es die Kommunikation zwischen Turmfuß und Gondel vor den starken elektromagnetischen Feldern der Generatoren.

DIN 47100 Farbcode - Aderkennung leicht gemacht

Der DIN 47100 Farbcode ist das entscheidende Merkmal für sichere Installation und Wartung. Anders als bei der VDE 0293 (braun/blau/schwarz) für Installationskabel verwendet DIN 47100 ein systematisches Farbschema mit zehn Grundfarben plus Ringmarkierungen. Dieses System ermöglicht die eindeutige Kennzeichnung von bis zu 100 Adern ohne Verwechslungsgefahr - ein entscheidender Vorteil bei komplexen Steuerungsanlagen.

Die Farbfolge beginnt immer mit weiß (Ader 1), gefolgt von braun (Ader 2), grün (Ader 3), gelb (Ader 4), grau (Ader 5), rosa (Ader 6), blau (Ader 7), rot (Ader 8), schwarz (Ader 9) und violett (Ader 10). Bei mehr als 10 Adern wiederholt sich das Schema mit zusätzlichen Ringmarkierungen: schwarzer Ring für die Adern 11-20, weißer Ring für 21-30, und so weiter.

Ader-Nr. Grundfarbe Ringfarbe Bezeichnung Häufige Verwendung
1 Weiß - WH Masse, 0V-Potential
2 Braun - BN +24V Versorgung
3 Grün - GN Eingangssignal 1
4 Gelb - YE Eingangssignal 2
5 Grau - GY Ausgangssignal 1
11 Weiß Schwarz WH-BK Analog-Masse
12 Braun Schwarz BN-BK Analog +10V

Farbcode-Tabelle und Zuordnung

Die praktische Anwendung des DIN 47100 Farbcodes zeigt sich bei der Installation: Elektriker können auch bei schlechten Lichtverhältnissen oder nach Jahren noch eindeutig identifizieren, welche Ader welche Funktion hat. Die Ringmarkierungen sind dauerhaft aufgedruckt und bleichen nicht aus - ein Problem, das bei selbstklebenden Beschriftungen auftritt.

Bei der Dokumentation verwenden Sie die international üblichen Abkürzungen: WH (White), BN (Brown), GN (Green), YE (Yellow), GY (Grey), PK (Pink), BU (Blue), RD (Red), BK (Black), VT (Violet). Diese Kennzeichnung ist auch in SPS-Software wie TIA Portal oder CoDeSys Standard, was Programmierung und Inbetriebnahme vereinfacht.

Unterschiede zu anderen Farbcode-Standards

Der amerikanische Standard TIA/EIA-568 verwendet andere Farben (orange/weiß-orange/grün/weiß-grün usw.), die bei LAN-Kabeln nach Cat.5e/Cat.6 üblich sind. Diese Farbgebung ist für Twisted-Pair-Strukturen optimiert, während DIN 47100 für Einzeladern in Steuerleitungen entwickelt wurde. Verwechslungen können teure Fehlschaltungen verursachen, daher sollten Sie in einer Anlage konsequent einen Standard verwenden.

In Altanlagen finden Sie häufig noch die VDE 0293-Farbgebung (braun/blau/grün-gelb) bei NYM-Kabeln oder älteren Steuerleitungen. Bei Erweiterungen mit UNITRONIC LiYCY müssen Sie die unterschiedlichen Standards in der Dokumentation berücksichtigen. LAPP als deutscher Hersteller folgt konsequent DIN 47100, was bei Mischinstallationen zu beachten ist.

Querschnitte und Ausführungen im Überblick

Die richtige Querschnittswahl bei UNITRONIC LiYCY hängt von vier kritischen Faktoren ab: Strombelastung der Adern, zulässiger Spannungsfall, Signalqualität und mechanische Beanspruchung. Für reine 24V-Digitalsignale mit wenigen mA Strom reichen 0,25 mm² aus, während 4-20mA-Analogschleifen mit 100m Länge mindestens 0,5 mm² benötigen, um den Spannungsfall unter 0,5V zu halten.

Bei kombinierter Signal- und Versorgungsverkabelung ist der Stromverbrauch entscheidend: Sensoren mit integrierter Elektronik benötigen oft 50-200mA Versorgungsstrom. Mit 0,25 mm² würden bei 50m Länge bereits 1,5V am Kabel abfallen - zu viel für stabile 24V-Versorgung. Hier sind 0,75 mm² oder besser 1,0 mm² die richtige Wahl.

Praxistipp: Kalkulieren Sie bei Analogsignalen 0-10V den Spannungsfall mit der Formel U = I × R × L. Bei 100m Länge, 20mA Signalstrom und 0,25 mm² (148Ω/km) entstehen 0,6V Verlust = 6% Messungenauigkeit. Mit 0,5 mm² (72Ω/km) sinkt der Fehler auf 3%. Für Präzisionsmessungen unter 1% wählen Sie 1,0 mm².

Auswahlhilfe für den richtigen Querschnitt

Digitale 24V-Signale: 0,25 mm² bis 50m, 0,5 mm² bis 100m. Berücksichtigen Sie die Eingangsströme - moderne SPS benötigen nur 2-5mA, ältere Steuerungen bis 20mA pro Eingang.

Analogsignale 0-10V: 0,5 mm² bis 100m für ±1% Genauigkeit, 0,75 mm² bis 200m. Bei hochpräzisen Messungen (0,1% Genauigkeit) verwenden Sie 1,0 mm² oder separate Kompensationsleitungen.

4-20mA-Schleifen: 0,34 mm² bis 50m, 0,5 mm² bis 150m. Beachten Sie die zulässige Schleifen-Impedanz des Transmitters - meist 250-500Ω total.

RS485/Profibus: Verwenden Sie 0,34 mm² für die charakteristische Impedanz von 120Ω. Bei Strecken über 500m steigen Sie auf 0,5 mm² um, um Dämpfungsverluste zu reduzieren.

Thermoelemente: 0,14 mm² reicht aufgrund der minimalen Ströme. Wichtiger ist die thermoelektrische Spannung - verwenden Sie kompensierte Ausgleichsleitungen für Präzisionsmessungen.

LiYCY vs LiYCY-TP - Welche Variante für welchen Zweck?

UNITRONIC LiYCY-TP (Twisted Pair) ist die verdrillte Variante mit Paarschirmung für differentielle Signalübertragung. Während Standard-LiYCY nur eine Gesamtschirmung besitzt, hat LiYCY-TP zusätzlich verdrillte Adernpaare mit eigenem Folienschirm. Der Verdrillung reduziert induktive Kopplungen um 20-30 dB, die Paarschirmung eliminiert kapazitive Störungen.

Wählen Sie UNITRONIC LiYCY für: Parallel geschaltete Einzelsignale (SPS-Ein/Ausgänge), Sensoranbindungen mit gemeinsamem Massepotential, Analogsignale mit einseitiger Masse, klassische Steuerungsverkabelung mit zentraler Schirmanbindung.

Wählen Sie LiYCY-TP für: RS485/Profibus (differentielle Paarübertragung), CAN-Bus in der Fahrzeugtechnik, Industrial Ethernet (wobei Cat.5e meist besser geeignet ist), hochwertige Mess-Systeme mit differentiellen Eingängen, Audio-Signale in der Beschallungstechnik.

Der Preisunterschied von 20-30% amortisiert sich durch reduzierte Störungen und einfachere EMV-Maßnahmen. Bei kritischen Anwendungen vermeiden Sie kostspieligere Nachbesserungen durch die richtige Kabelwahl von Anfang an.

Technische Daten und Spezifikationen

Die elektrischen Eigenschaften von UNITRONIC LiYCY sind nach VDE 0250 und DIN 47100 genormt und werden von LAPP für jeden Querschnitt garantiert. Entscheidend für die Systemauslegung sind der Gleichstromwiderstand, die Ader-Ader-Kapazität und die Schirmungseffizienz. Diese Parameter bestimmen Übertragungsdistanz, Signalqualität und EMV-Eigenschaften.

Elektrische Eigenschaften (Kapazität, Induktivität, Widerstand)

Gleichstromwiderstand bei 20°C: 0,14 mm²: 270 Ω/km, 0,25 mm²: 148 Ω/km, 0,5 mm²: 72 Ω/km, 0,75 mm²: 49,4 Ω/km, 1,0 mm²: 36,7 Ω/km, 1,5 mm²: 24,5 Ω/km. Diese Werte steigen um 0,4% pro Kelvin Temperaturerhöhung.

Betriebskapazität Ader-Ader: Je nach Querschnitt 80-150 pF/m. Niedrige Kapazitäten sind vorteilhaft für schnelle Signalwechsel und reduzieren Übersprechen zwischen benachbarten Adern. Die Kapazität Ader-Schirm liegt 20-30% höher.

Schirmungseffizienz: Das Kupfergeflecht mit 85% optischer Bedeckung erreicht 60-80 dB Dämpfung im Frequenzbereich 10 kHz bis 30 MHz. Oberhalb 100 MHz sinkt die Effizienz durch Lücken im Geflecht - für HF-Anwendungen sind Folienschirme besser geeignet.

Charakteristische Impedanz: Bei verdrillten Paaren (LiYCY-TP) 120Ω ±15%, wichtig für Feldbus-Anwendungen. Standard-LiYCY hat keine definierte Impedanz, da die Adern parallel verlegt sind.

Mechanische Eigenschaften (Biegeradius, Temperaturbereiche)

Minimaler Biegeradius: Feste Verlegung: 10× Kabeldurchmesser, flexible Anwendungen: 20× Kabeldurchmesser. Bei einem 12×0,25 mm² Kabel (⌀ 7,5 mm) sind das 75 mm bzw. 150 mm. Unterschreitung führt zu Schirmbrüchen und Adernbrüchen.

Temperaturbereich: -40°C bis +80°C für Dauer betrieb, kurzzeitig bis +100°C. Unterhalb -20°C wird der PVC-Mantel steif, oberhalb +60°C sinkt die mechanische Festigkeit. Für extreme Temperaturen verwenden Sie ÖLFLEX 150 (-50°C bis +150°C) oder silikonummantelte Varianten.

Zugfestigkeit: 80 N/mm² Querschnittsfläche der Kupferleiter. Bei 10×0,25 mm² entspricht das 200N maximaler Zugkraft. Der PVC-Mantel trägt nicht zur Zugfestigkeit bei - verwenden Sie separate Zugentlastungen an Kabeldurchführungen.

UV-Beständigkeit: Nur für Innenbereich spezifiziert. UV-Strahlung macht PVC spröde und reduziert die Lebensdauer auf wenige Jahre. Für Außeninstallation verwenden Sie Schutzrohre oder PE-ummantelte Varianten mit UV-Stabilisatoren.

Installation und Verarbeitung

Die fachgerechte Installation von UNITRONIC LiYCY entscheidet über Funktionsfähigkeit und EMV-Eigenschaften der gesamten Anlage. Kritische Punkte sind Schirmanbindung, Verlegeart und Störabstand zu Leistungskabeln. Ein falsch angeschlossener Schirm kann die Störfestigkeit sogar verschlechtern - Ausgleichsströme über den Schirm verursachen dann zusätzliche Störungen.

Der Schirm muss niederohmig (< 10 mΩ) mit der Bezugsmasse verbunden werden. Bei kurzen Strecken bis 50m ist einseitige Schirmung ausreichend und vermeidet Brummschleifen durch Potentialunterschiede. Bei längeren Kabeln oder hochfrequenten Störungen (> 1 MHz) ist beidseitige Anbindung erforderlich - verwenden Sie dann ein separates Potentialausgleichssystem.

Praxistipp: Verwenden Sie Schirmklemmen mit 360°-Kontaktierung oder EMV-Kabelverschraubungen statt einfacher Aderendhülsen am abisolierten Schirmgeflecht. Eine fachgerechte Schirmanbindung bringt 20-40 dB zusätzliche Störfestigkeit. Messen Sie den Schirmwiderstand mit einem Milliohmmeter - über 100 mΩ sind die Verbindungen zu überprüfen.

Verlegehinweise und Biegeradius

Abstand zu Störquellen: Mindestens 20 cm zu Starkstromleitungen, 50 cm zu Frequenzumrichter-Motorkabeln. Bei paralleler Verlegung über längere Strecken verwenden Sie metallische Kabelkanäle mit getrennten Kammern. Kreuzungen nur im 90°-Winkel, um induktive Kopplungen zu minimieren.

Verlegeart: In Kabelpritschen mit metallischer Auflage und Potentialverbindung zur Schirmanbindung. Vermeiden Sie Kunststoff-Kabelkanäle in EMV-kritischen Bereichen - sie bieten keine zusätzliche Schirmung. Bei Durchführungen durch Metallwände verwenden Sie isolierte EMV-Tüllen, um Schirmkontinuität zu erhalten.

Biegeradius im Betrieb: Planen Sie 150% des minimalen Biegeradius für Service-Arbeiten ein. Kabelbinder nicht überziehen - maximale Anzugskraft entsprechend Herstellerangabe. Verwendung von Kabelschuhen an mechanisch beanspruchten Stellen wie Schaltschrank-Türen.

Kabelreserve: 20% zusätzliche Länge für Änderungen und Reparaturen einplanen. In Schaltschränken Serviceschlaufen mit mindestens 30 cm Radius vorsehen. Kennzeichnung der Kabel an beiden Enden mit wetterfesten Etiketten - Farbcode allein reicht bei komplexen Anlagen nicht.

EMV-gerechte Installation und Schirmung

360°-Schirmkontaktierung: Verwenden Sie EMV-Kabelverschraubungen oder Schirmklemmen, die das Kupfergeflecht vollflächig kontaktieren. Abisolieren des Schirms und Anschluss über Aderendhülsen reduziert die Schirmwirkung um 10-20 dB. Der Schirmübergangswiderstand sollte unter 10 mΩ liegen.

Potentialsystem: In Anlagen mit mehreren Schaltschränken führen Sie eine separate Potentialschiene (Kupferband 24×3 mm). Alle Schirmanschlüsse an diese Schiene, nicht an lokale Gehäusemassen. Verbindung zwischen den Schränken mit mindestens 16 mm² Potentialausgleichsleiter.

Störschleifen vermeiden: Bei einseitiger Schirmung das Signal führende Ende erden. Bei symmetrischen Signalen (RS485) ist beidseitige Erdung über hochfrequente Kondensatoren (1-10 nF) möglich - so werden HF-Störungen abgeleitet, aber niederfrequente Ausgleichsströme verhindert.

Messung und Dokumentation: Schirmwiderstand nach der Installation messen und dokumentieren. Typische Werte: unter 10 mΩ sehr gut, 10-50 mΩ gut, über 100 mΩ überprüfen. Bei späteren EMV-Problemen ist eine defekte Schirmanbindung oft die erste Ursache.

Normen und Zulassungen: UNITRONIC LiYCY erfüllt VDE 0250 Teil 1 und 3, DIN 47100, UL 2464 sowie RoHS-Richtlinie 2011/65/EU. Für den Export sind zusätzlich CSA C22.2 No. 274 und IEC 60227-3 relevant. Die CE-Kennzeichnung bestätigt die Konformität mit europäischen Niederspannungsrichtlinien 2014/35/EU. UL-Listing für nordamerikanische Anlagen verfügbar.
