Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Alle Produkte von Lapp Kabel&Leitung

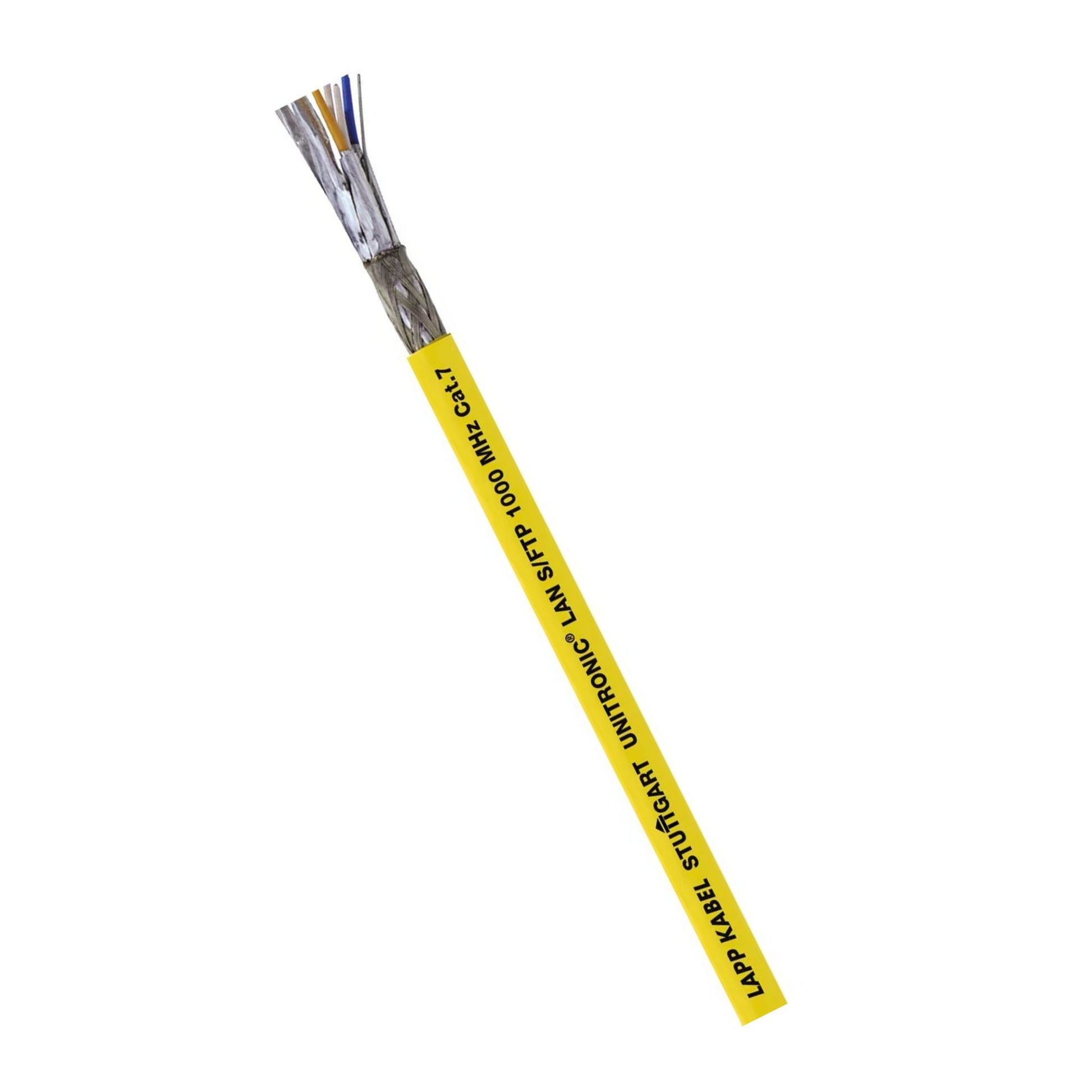

ETHERLINE® LAN 1000 Cat.7A

Typ: Datenkabel

Artikelnummer: 2170981

EAN: 4056158615258

€2,30

€2,30 ~~€2,58~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

24h bis Lagerware Versand
30 Tage Rückgabe
VSK Frei ab 300€

Vor. Lieferzeit: 17.09. – 21.09.

Leiter Anzahl/Größe: 2x(4x2x23/1AWG)

2x(4x2x23/1AWG) 4x2x23/1AWG

VPE & Leitungsform: 1 m; trennbarer Zwilling

1 m; trennbarer Zwilling

Flammwidrigkeit nach: IEC 60332-1-2

IEC 60332-1-2 IEC 60332-3-24

Kabelbeschreibung

Nutzen

Schneller Informationsaustausch durch Ethernet-Technologie.
Cat.7A-Performance bis 10 Gbit/s.
Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 1000 MHz.
Erfüllt Anforderungen an das Übertragungsverhalten nach EIA/TIA-568 und TSB36 sowie ISO/IEC 11801/EN 50173 (Link-Klasse FA).
Idealer Schutz vor elektromagnetischer Störung durch Paarschirmung mit Aluverbundfolie und Kupferabschirmgeflecht als Gesamtschirmung (S/FTP).
Keine Brandfortleitung am halogenfreien Kabel nach IEC 60332-3-25 (Flammausbreitung an senkrechtem Kabel- oder Aderbündel).

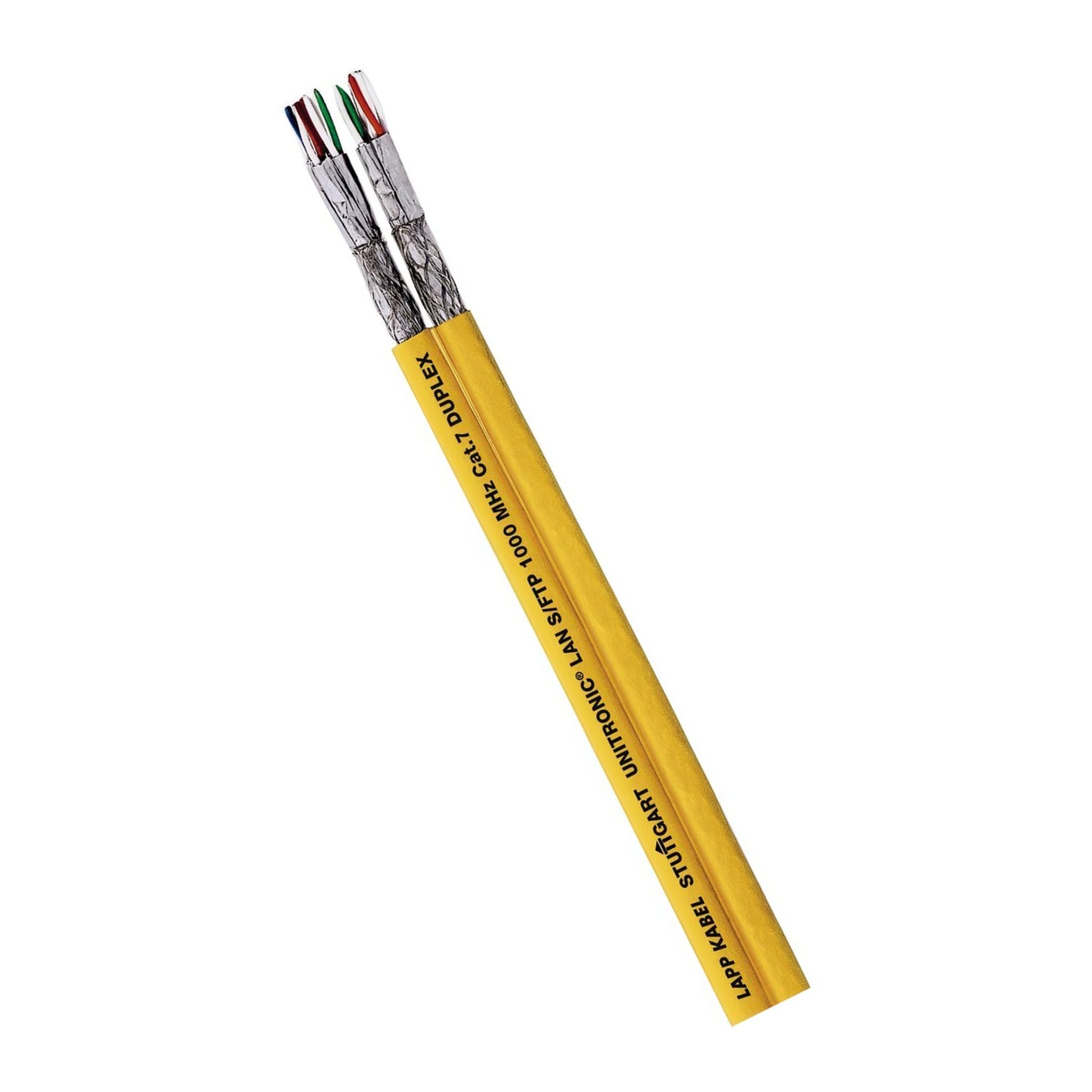

Als 4-paarige Standardleitung oder auch als Duplex-Kabelausführung für reduzierten Verkabelungsaufwand erhältlich.
Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR).

Anwendung

Zur strukturierten Gebäudeverkabelung gemäß EN 50173 und ISO/IEC 11801.
Für die horizontale Etagenverkabelung bei max. 100 m Kabellänge (davon 90 m für die Installation und 10 m am Arbeitsplatz).
Für alle LAN-Netzwerke und Ethernet-Anwendungen bis 10GBase-T geeignet.

Technische Kabeldaten

Leiter-Material = Kupfer
Leiter-Oberfläche = blank
AWG-Größe = sonstige
Ader-Zahl = 16
Werkstoff der Aderisolation = sonstige
Spezifizierung Aderisolation = Polyethylen (PE)
Mantelmaterial = sonstige
Spezifizierung Mantelmaterial = sonstige
Mantel-Farbe = gelb
Kabelgeometrie = sonstige
Außendurchmesser ca. = 7,2 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 57,6 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 28,8 mm
UV-beständig = nein
