Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

LWL Patchkabel 12F ST/ST von Corning bei Kabelkaufhaus - 4099802765275 - JZCZC12QEZ-NB003M-VI - LWL Patchkabel

LWL Patchkabel 12F ST/ST von Corning bei Kabelkaufhaus - 4099802764193 - JZCZC12QEZ-NB003M - LWL Patchkabel

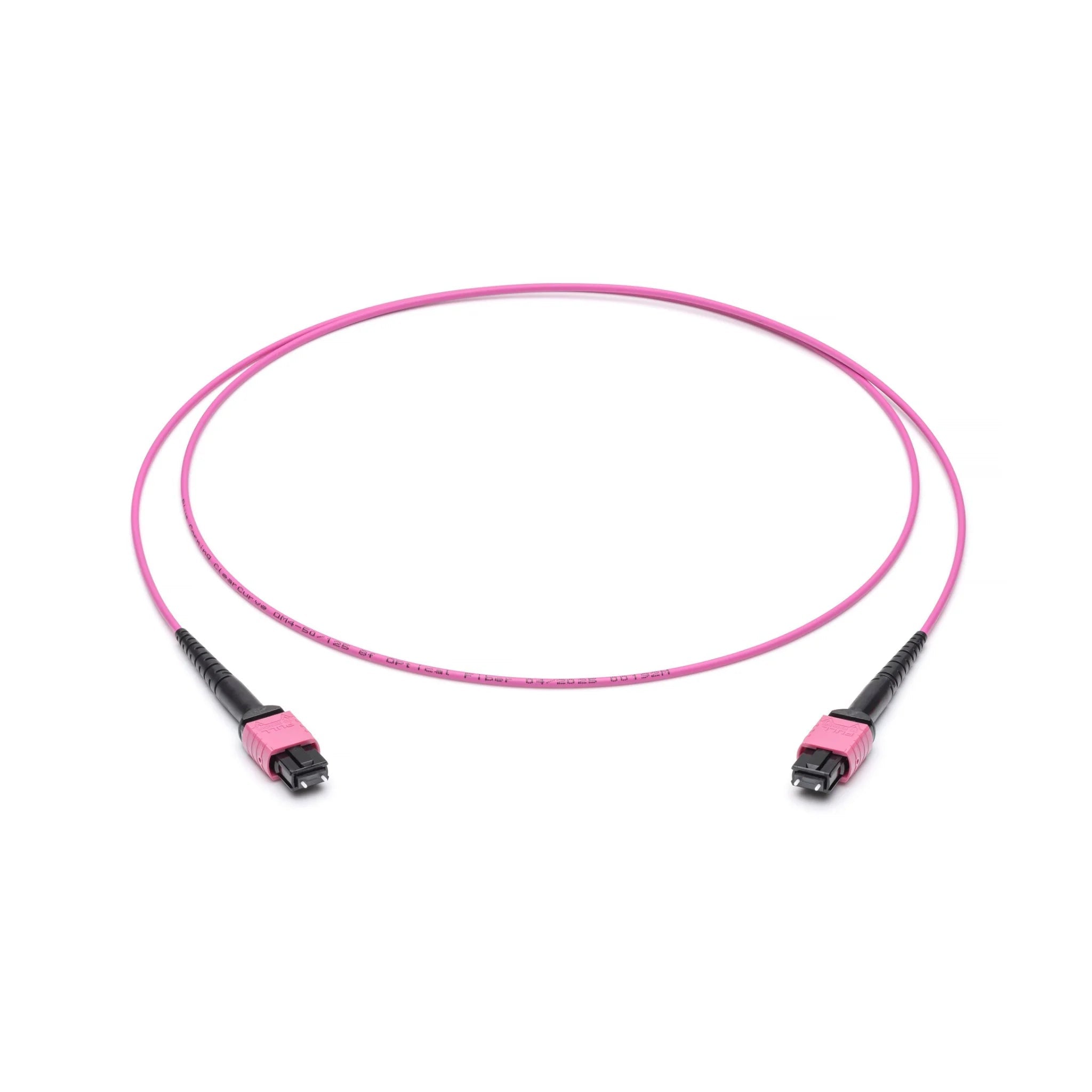

LWL Patchkabel 12F ST/ST von Corning bei Kabelkaufhaus - 4099802765268 - JZCZC12QEZ-NB002M-VI - LWL Patchkabel

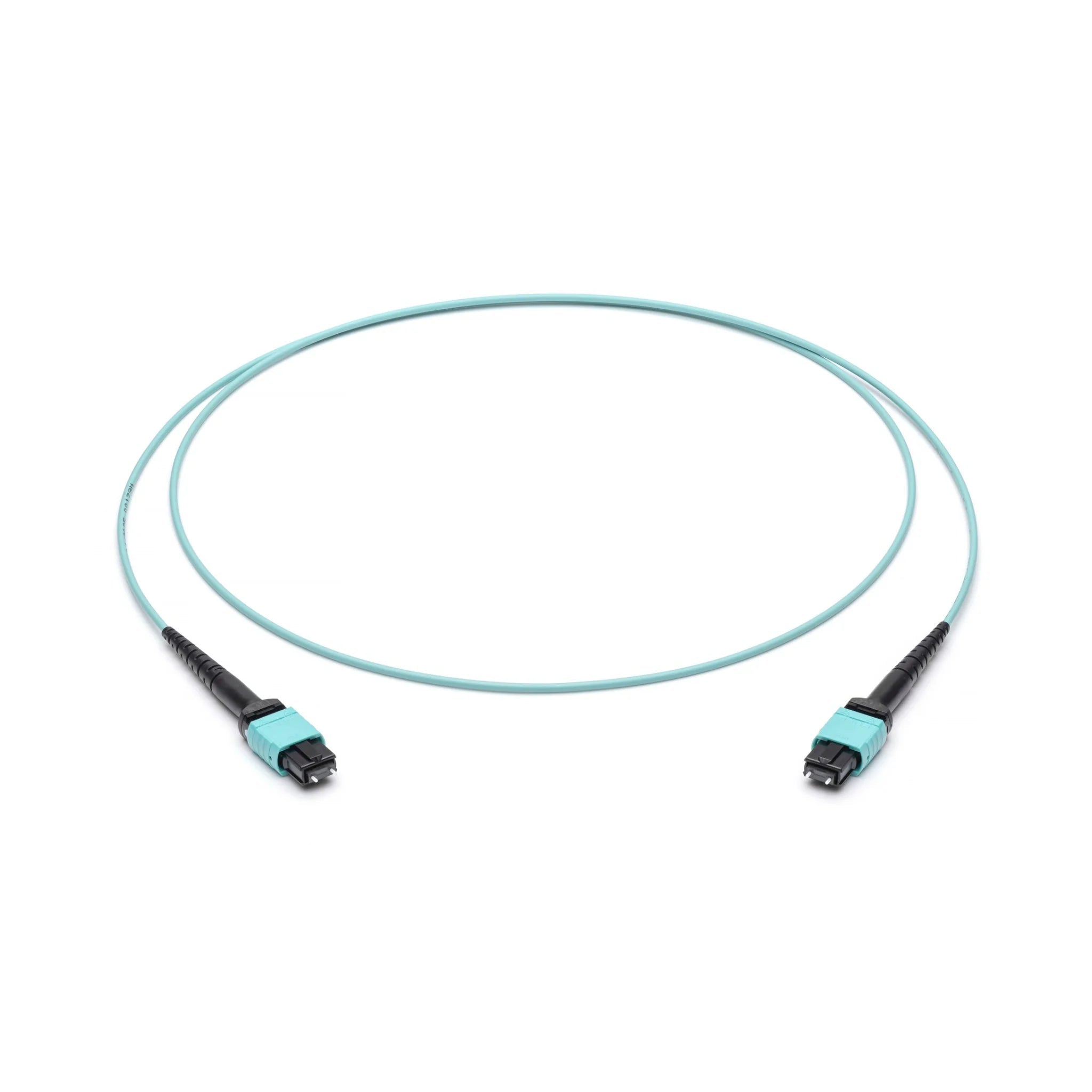

LWL Patchkabel 12F ST/ST von Corning bei Kabelkaufhaus - 4099802764186 - JZCZC12QEZ-NB002M - LWL Patchkabel

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

LWL Patchkabel 12F ST/ST

Typ: LWL Patchkabel

Artikelnummer: JZCZC12QEZ-NB003M-VI

EAN: 4099802765275

€86,61 EUR

€86,61 EUR ~~€148,65 EUR~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Beeilen Sie sich, nur noch 5 Artikel auf Lager.

Kabellänge & Farbe: 3 m, violett

3 m, violett 3 m, türkis 2 m, violett 2 m, türkis

Glasfasertyp: OM4

OM4

VPE: 1 Stk.

1 Stk.

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Nutzen

Vorkonfektioniertes Corning LWL-Patchkabel mit 12 Fasern und MPO PC Steckverbindern für eine schnelle, saubere und sofort einsatzbereite Glasfaserverbindung ohne Spleißen oder Vor-Ort-Konfektionierung.
OM4-Multimode unterstützt hohe Datenraten in Rechenzentrums- und Gebäudenetzen und eignet sich ideal für leistungsfähige Kurz- bis Mitteldistanz-Verbindungen.
Die MPO-Bauform ermöglicht eine sehr hohe Packungsdichte im Rack und unterstützt ein ordentliches Kabelmanagement bei vielen Ports und kurzen Patchwegen.
Durch die werkseitige Konfektionierung wird eine gleichbleibende Anschlussqualität erreicht, was die Prozesssicherheit bei Installation, Erweiterung und Service deutlich erhöht.
Die ST/ST-Variante unterstützt eine klare Zuordnung und Planung der Patchstrecken, wenn definierte Polung/Belegung für eine strukturierte Verkabelung benötigt wird.
Verschiedene Längen (2 m, 3 m) und Mantelfarben (violett/türkis) erleichtern die Organisation im Patchfeld und helfen, Leitungswege sauber zu strukturieren.

Anwendung

Zum Patchen zwischen MPO-Adapterpanels/ODF, MPO-Kassetten (Breakout-Module) und aktiven Komponenten in Verteilern, Serverschränken und Rechenzentrumsumgebungen.
Für hochdichte OM4-Glasfaserverkabelungen innerhalb eines Schranks oder zwischen benachbarten Racks, wenn viele Fasern platzsparend geführt werden sollen.
Ideal für Erweiterungen, Umrüstungen und Migrationen, bei denen MPO-Verbindungen eingesetzt werden und Ports schnell, servicefreundlich und reproduzierbar verbunden werden müssen.
Geeignet für definierte Patchlängen (2 m und 3 m), um Leitungswege im Rack sauber zu führen und Überlängen/Unordnung zu vermeiden.
Typisch für Rechenzentren und Technikräume, wenn 12-Faser-MPO PC Verbindungen in ST/ST-Ausführung für eine strukturierte Patchfeld-Organisation benötigt werden.
