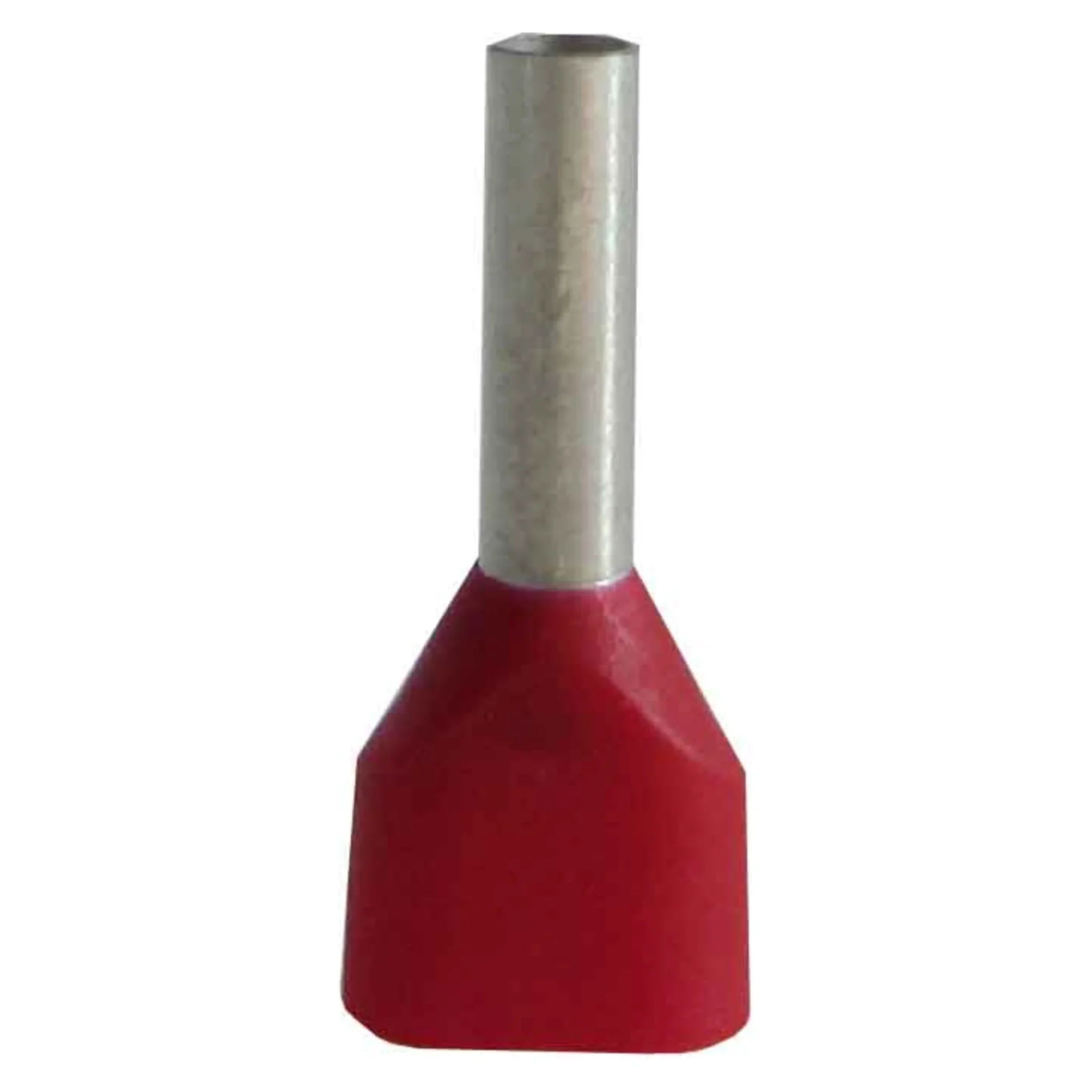

Klauke Zwillings-Aderendhülse isoliert
Intercable Tools Zwillings -Aderendhülse isoliert

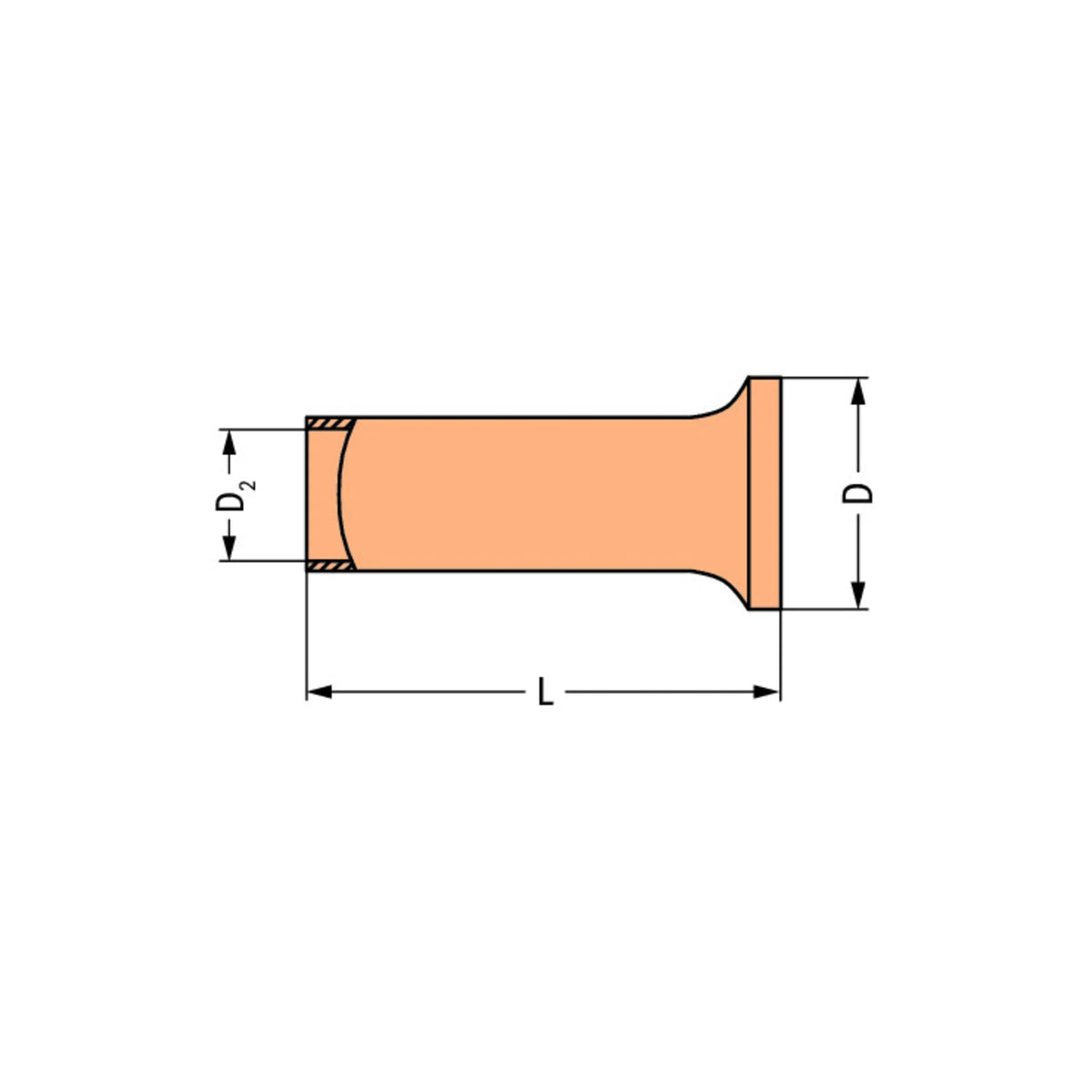

Aderendhülse unisoliert
Aderendhülse unisoliert
Intercable Tools Aderendhülse isoliert
Aderendhülsenbox H-BOX 0,5-2,5 mm²
Heute lernen wir etwas über Aderendhülsen👍
Auf einen Blick: Aderendhülsen sind Crimp-Verbinder zur professionellen Verarbeitung flexibler Leitungen. Verfügbar von 0,25mm² bis 35mm² in isolierter und unisolierter Ausführung. Wichtig: Bei WAGO-Federklemmen sind Aderendhülsen nicht mehr zulässig! Hochwertige Markenqualität von Klauke, WAGO-kompatible Varianten und günstige Sets im Sortiment. Meterware-Service für flexible Bestellmengen.
Was sind Aderendhülsen und wofür werden sie verwendet?
Aderendhülsen sind kleine Metallhülsen, die über das abisolierte Ende flexibler Leitungen gecrimpt werden. Sie verwandeln die einzelnen Litzen eines flexiblen Leiters in einen festen, kompakten Anschluss. Dies ist besonders wichtig bei Litzenleitern, da sich lose Einzeldrähte beim Anschluss an Klemmen verbiegen oder brechen können.
Der Hauptzweck liegt in der sicheren Kontaktierung flexibler Adern in Schraubklemmen, Lüsterklemmen und anderen Anschlussterminals. Ohne Aderendhülsen können sich Litzen beim Anziehen der Klemmen verschieben, was zu schlechten Kontakten oder sogar Ausfällen führt. Die Hülse sorgt für eine definierte Kontaktfläche und verhindert das Aufbiegen einzelner Litzen.
Funktionsweise und Vorteile gegenüber Verzinnen
Früher wurden flexible Leiter häufig verzinnt, um einen festen Anschluss zu erhalten. Diese Praxis ist heute jedoch nach VDE 0100-520 nicht mehr zulässig, da Lötzinn bei Temperaturen über 60°C zu fließen beginnt und die mechanische Belastbarkeit nachlässt. Bei Überlastung oder schlechten Kontakten entstehen Temperaturen von über 100°C, wodurch sich verzinnte Verbindungen lockern können.
Aderendhülsen bieten hier entscheidende Vorteile: Sie bestehen aus Kupfer oder verzinntem Kupfer und behalten ihre Form auch unter dauerhafter Belastung bei Temperaturen bis 105°C. Beim Crimpen wird die Hülse mechanisch so stark verformt, dass eine gasdichte Verbindung zwischen Leiter und Hülse entsteht. Diese Kaltverschweißung ist deutlich haltbarer als gelötete Verbindungen und entspricht den aktuellen Normen für Elektroinstallationen.
Wann sind Aderendhülsen Pflicht nach VDE-Norm?
Nach VDE 0100-520 sind Aderendhülsen bei flexiblen Leitern ab 4mm² Querschnitt in Schraubklemmen vorgeschrieben. Bei kleineren Querschnitten (0,5-2,5mm²) sind sie dringend empfohlen, besonders bei: Motoranschlüssen, Schaltschrank-Installationen, Beleuchtungsanlagen mit häufigem Schaltbetrieb und allen Anwendungen mit Vibrationen oder mechanischer Belastung.
In industriellen Anlagen und bei sicherheitsrelevanten Installationen werden sie jedoch auch bei kleineren Querschnitten häufig gefordert. Besonders kritisch wird es bei Wechselrichtern, Schaltschränken und anderen Anlagen mit hohen Strömen. Hier können lose Kontakte durch unbehandelte Litzenleiter zu Überhitzung und Bränden führen. Die Investition in qualitativ hochwertige Aderendhülsen ist daher eine wichtige Sicherheitsmaßnahme.
Aderendhülsen Typen und Ausführungen im Überblick
Isolierte vs. unisolierte Aderendhülsen

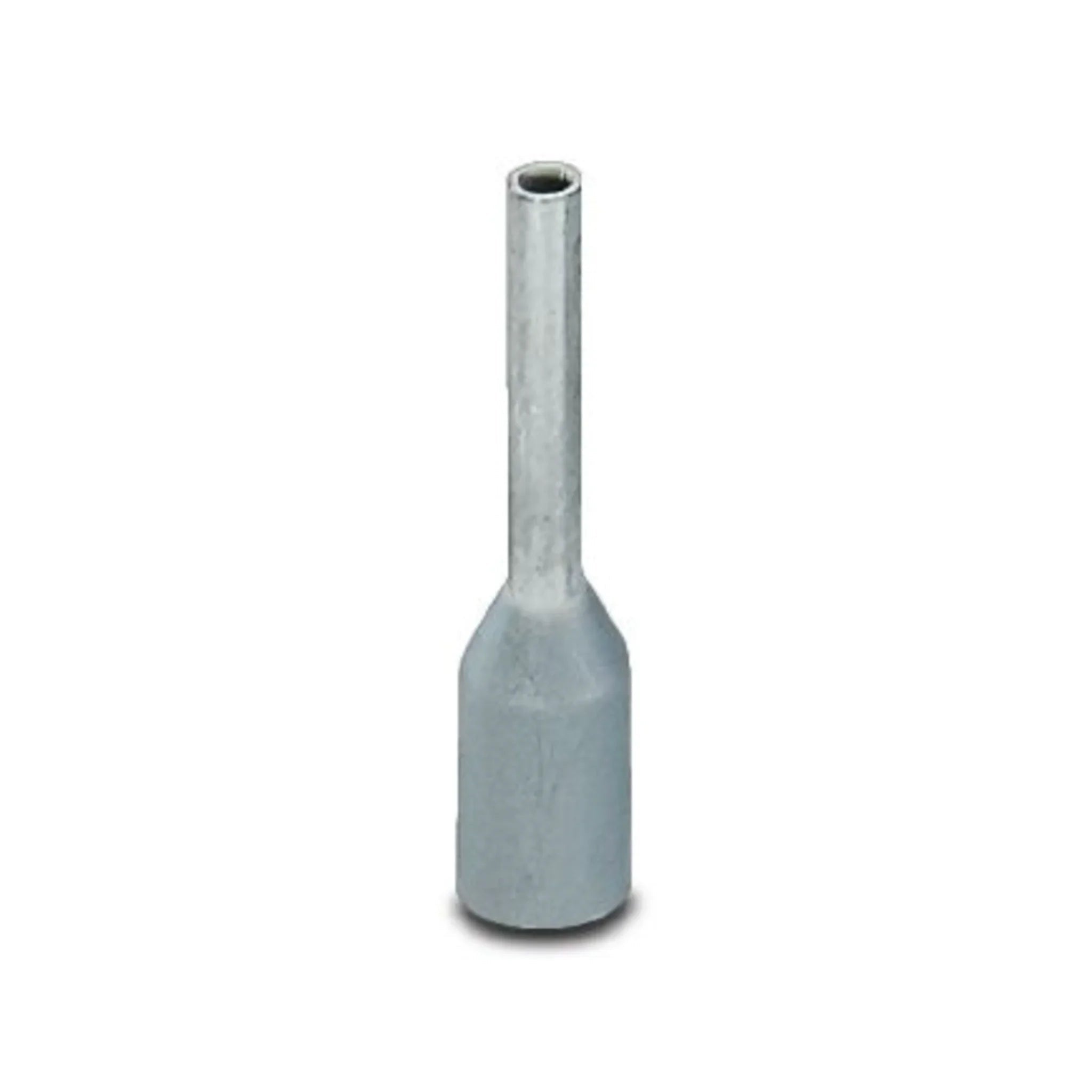

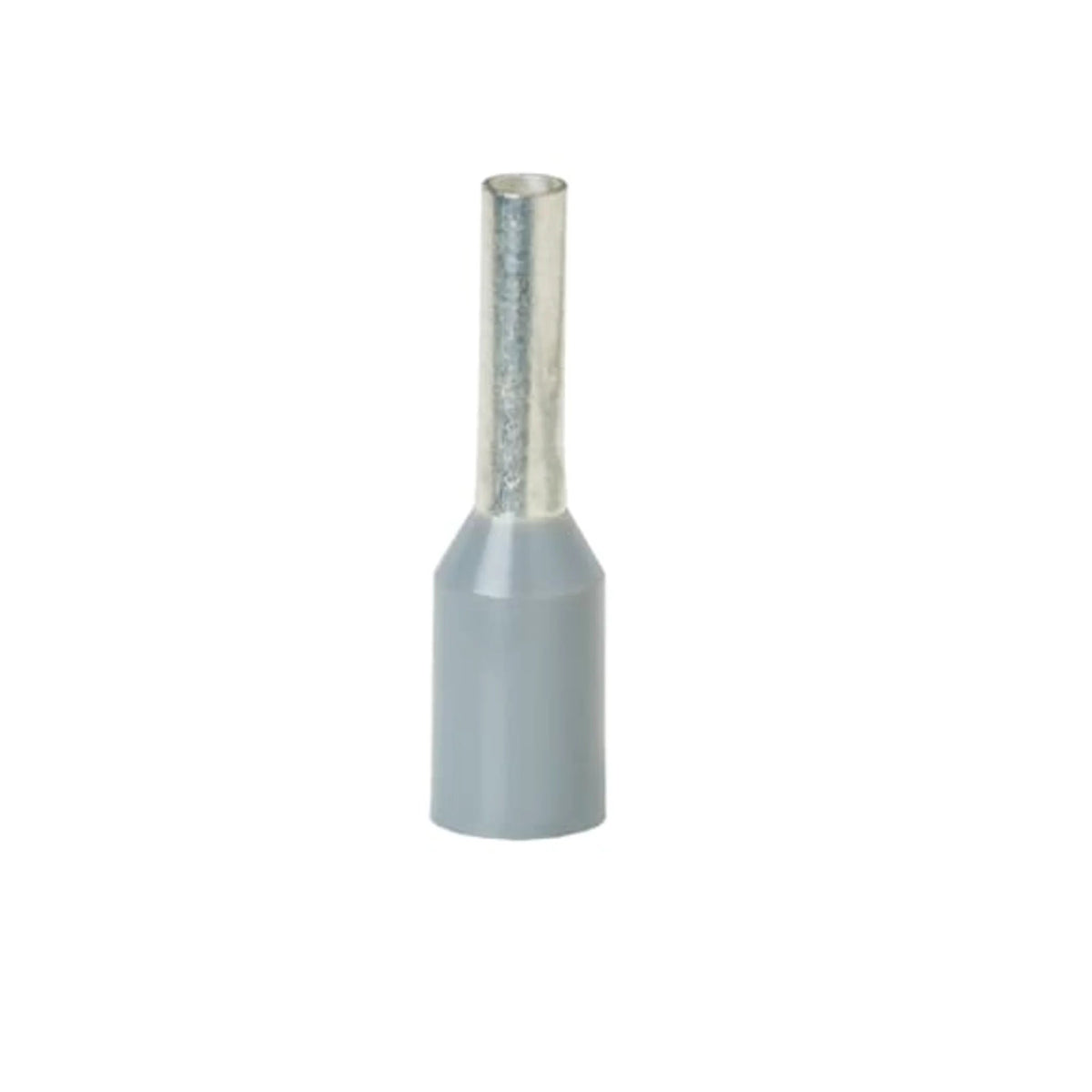

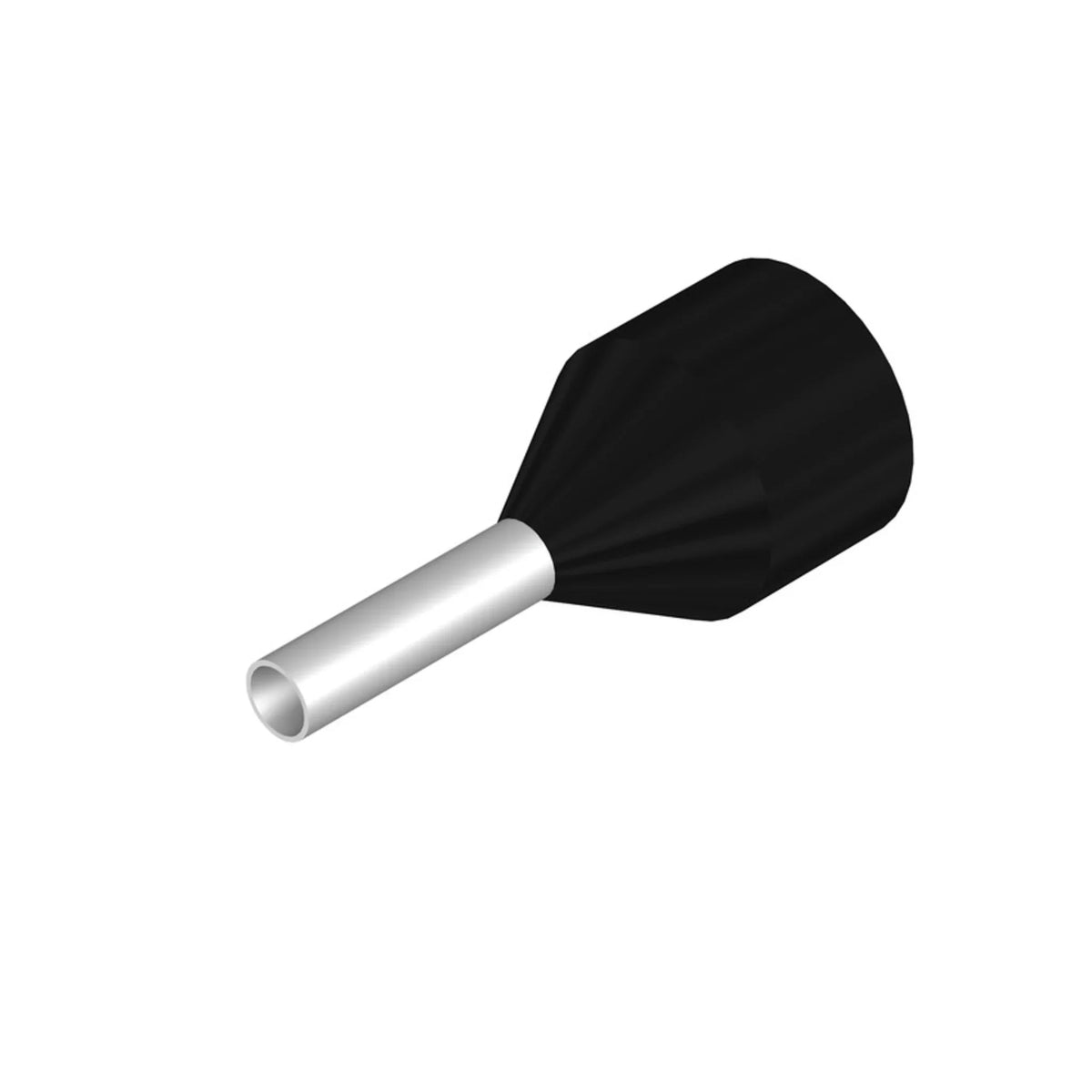

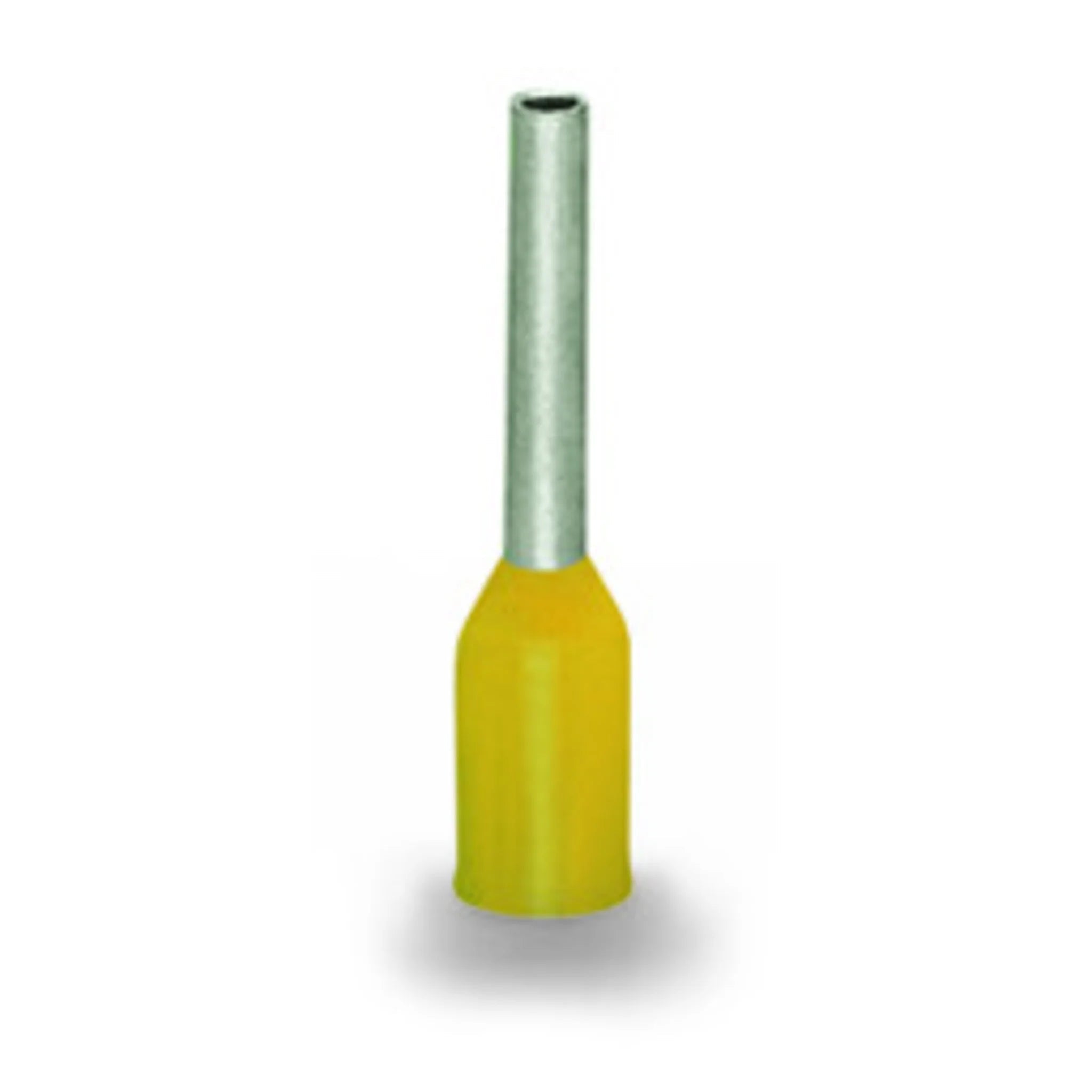

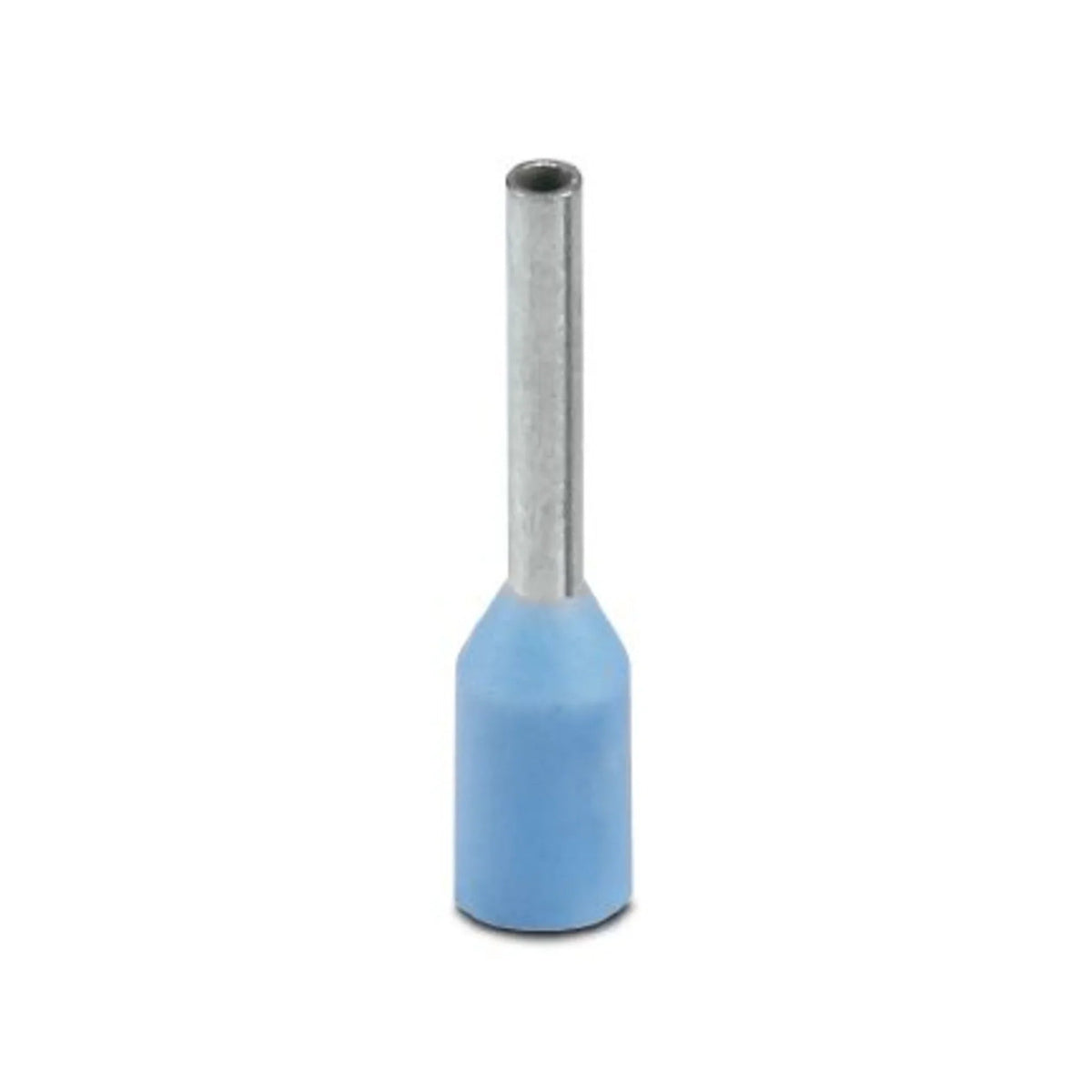

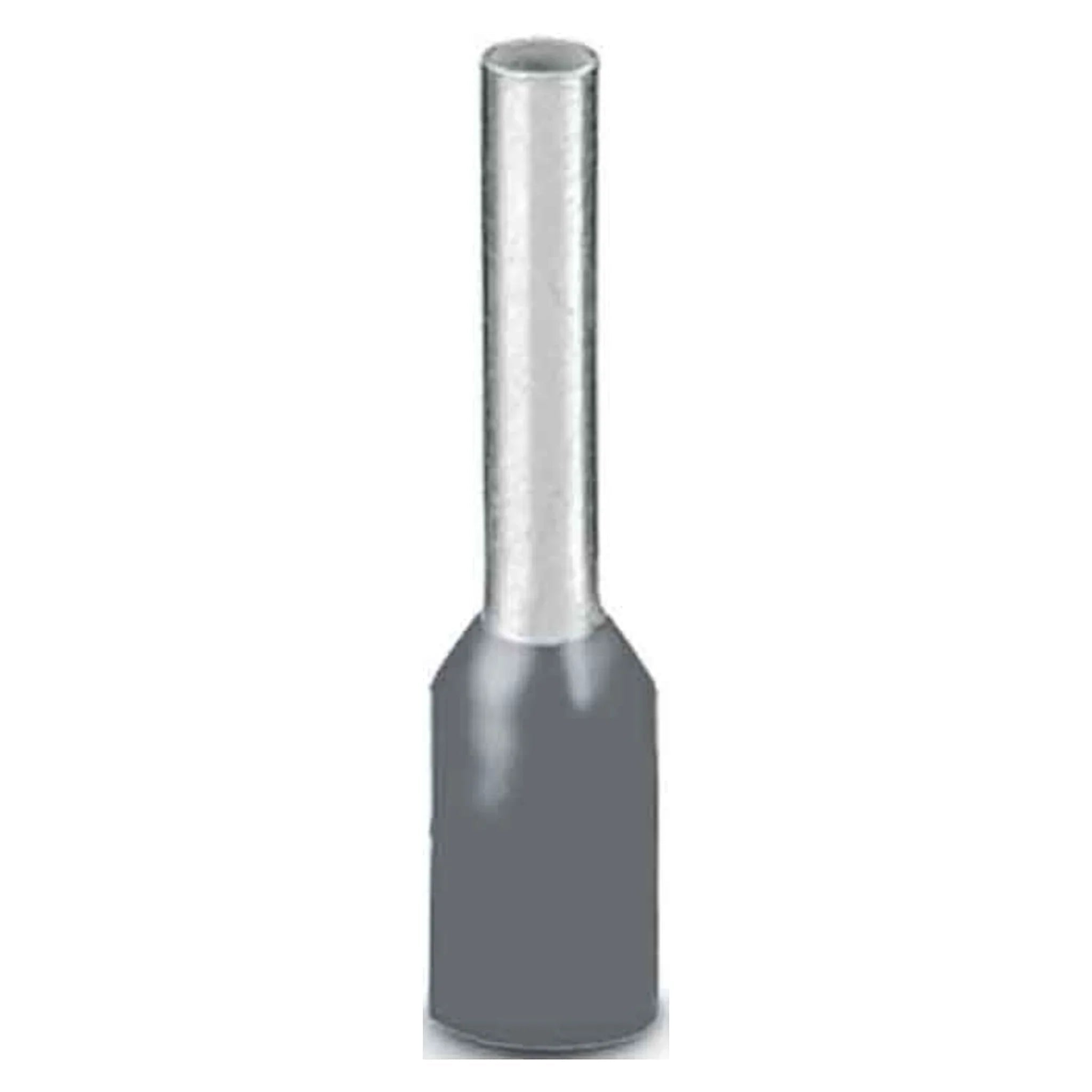

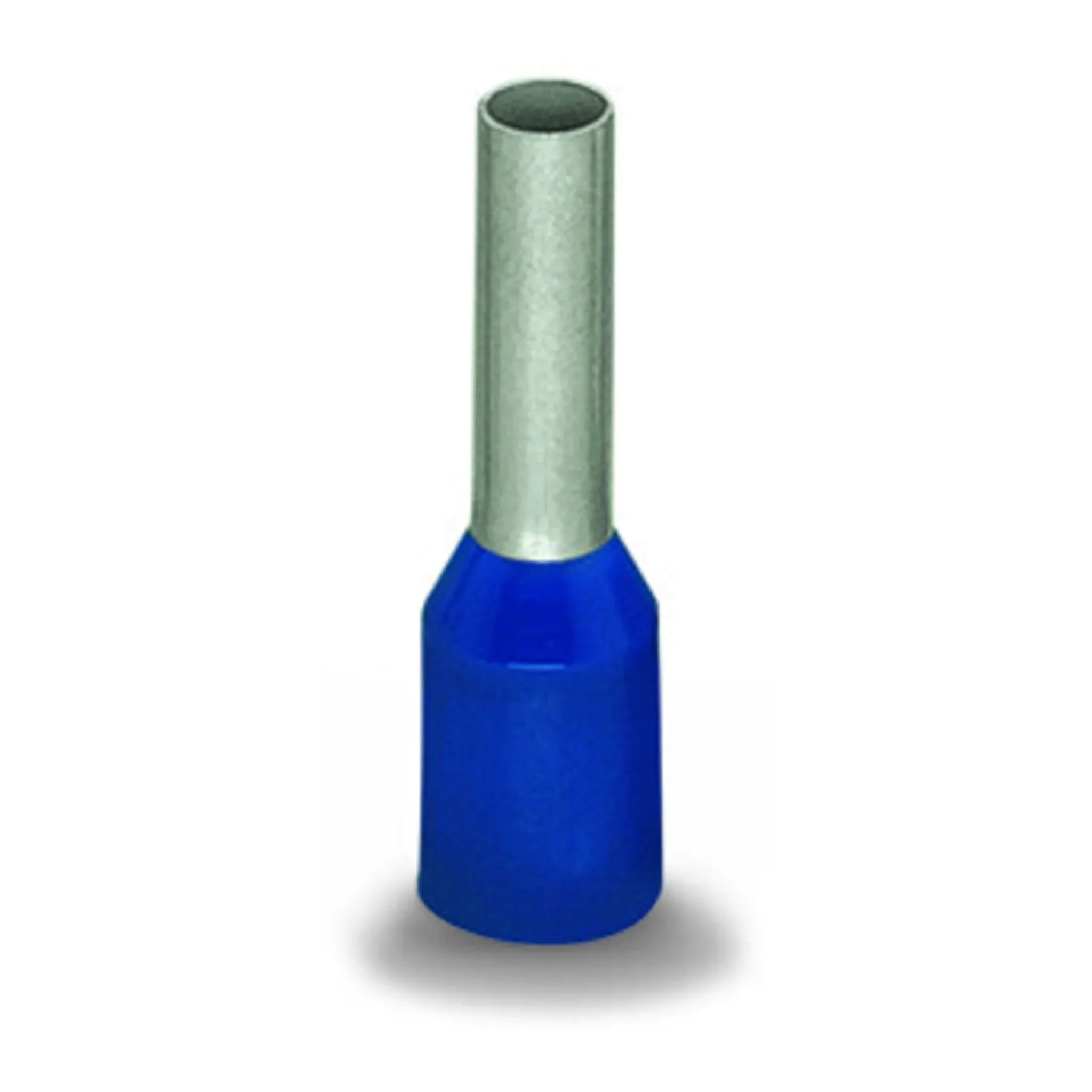

Isolierte Aderendhülsen besitzen eine farbige Kunststoffhülse, die sowohl Berührungsschutz als auch optische Kennzeichnung bietet. Sie sind ideal für Installationen, wo Berührungsgefahr besteht oder verschiedene Stromkreise farblich unterschieden werden sollen. Die Isolierung verhindert auch versehentliche Kurzschlüsse in engen Verteilern.

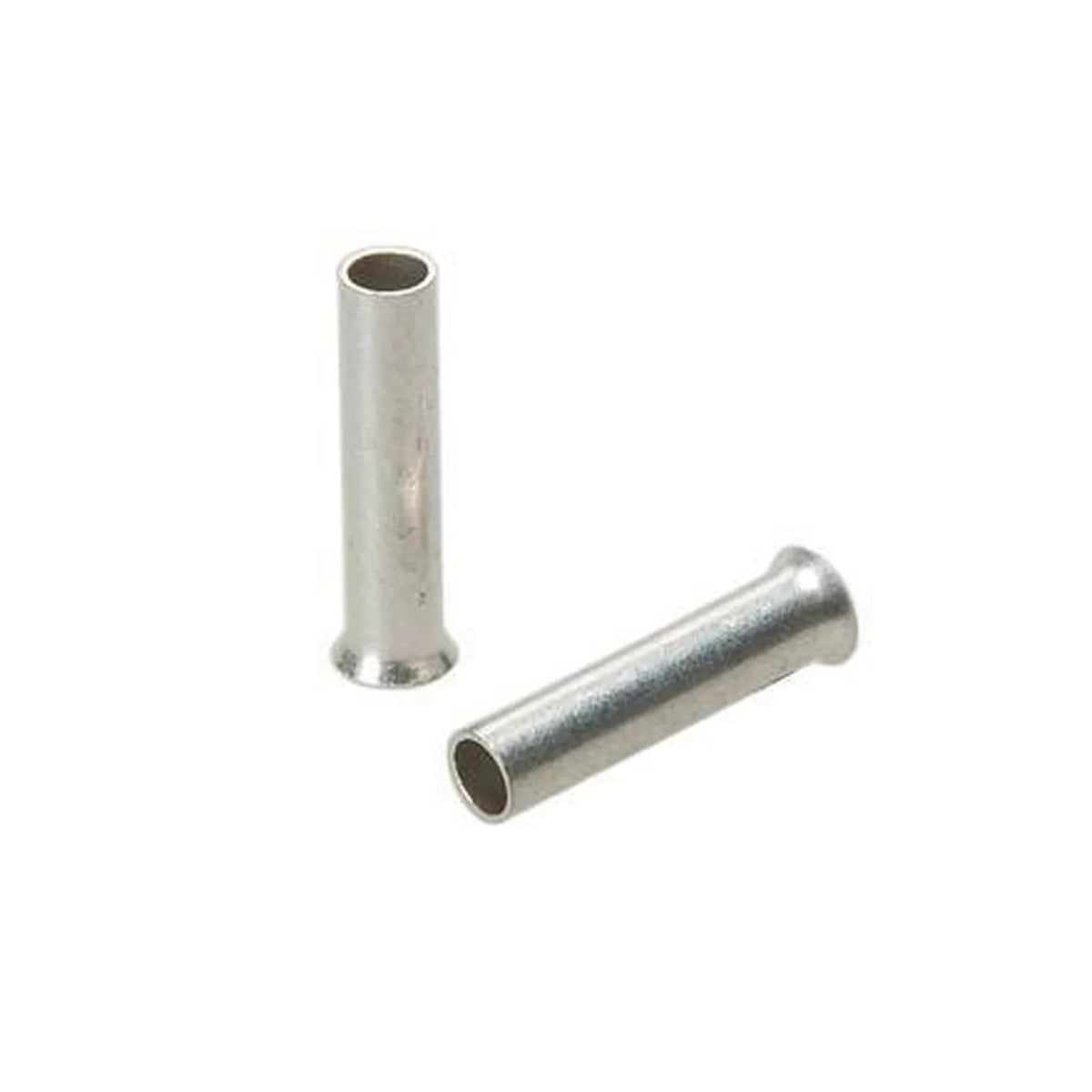

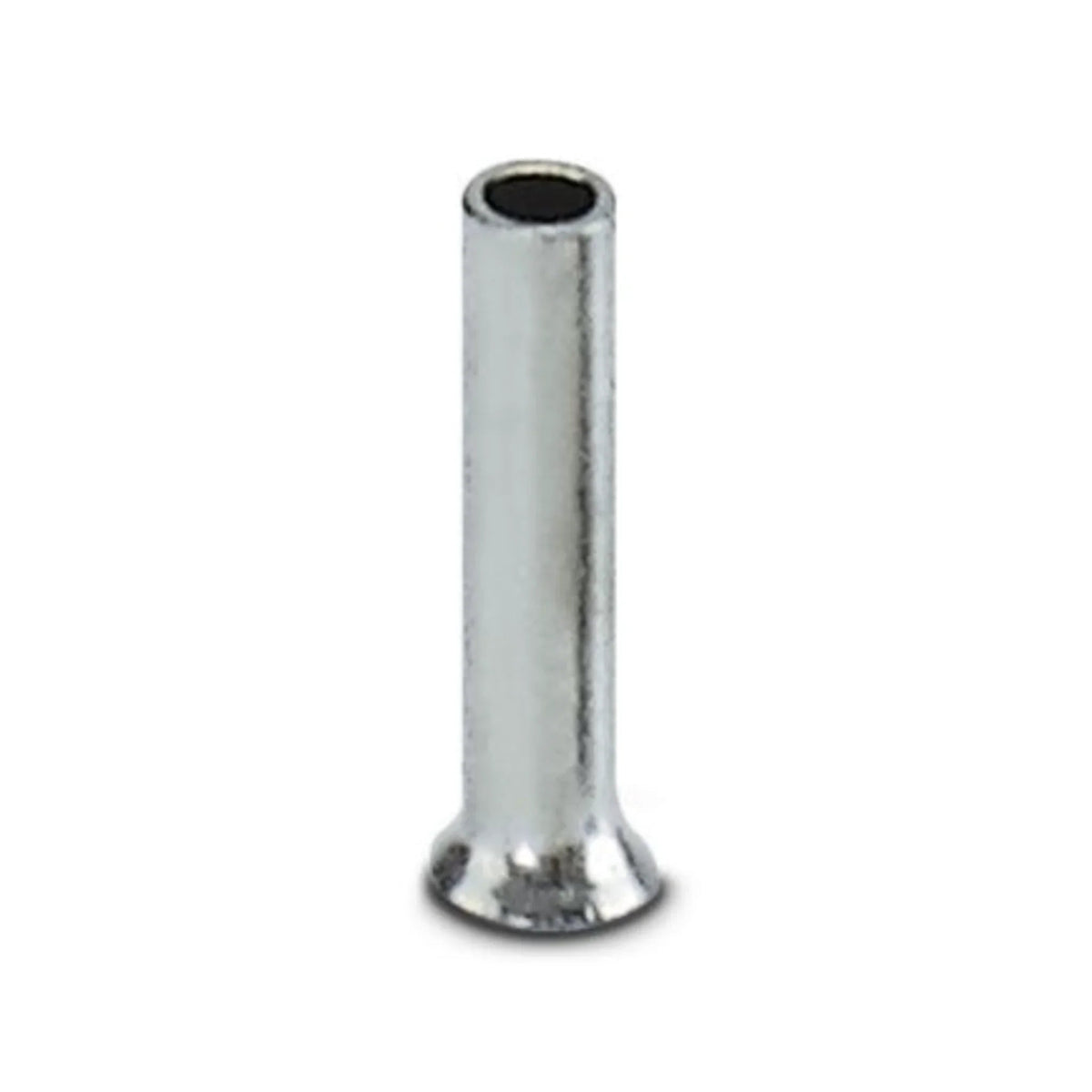

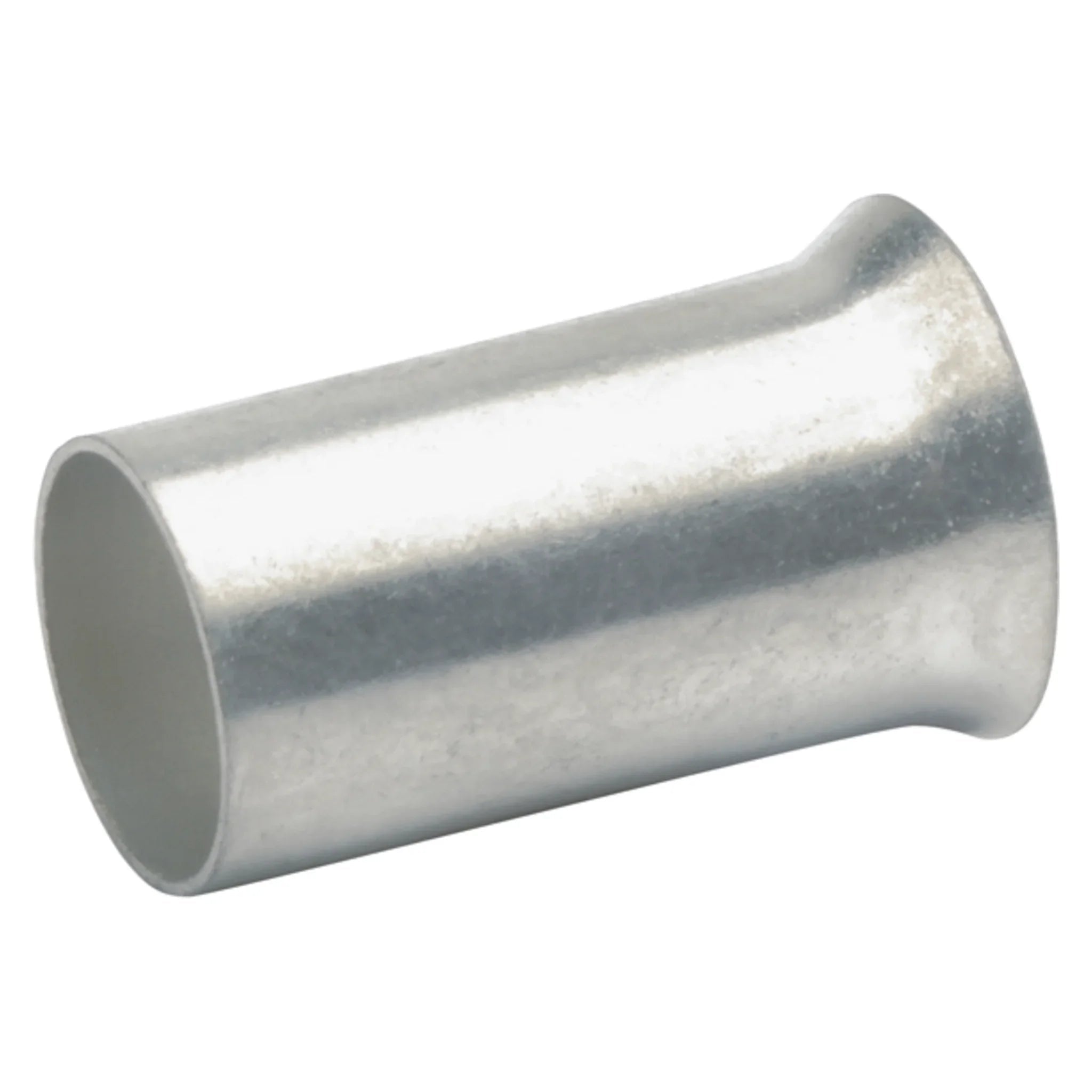

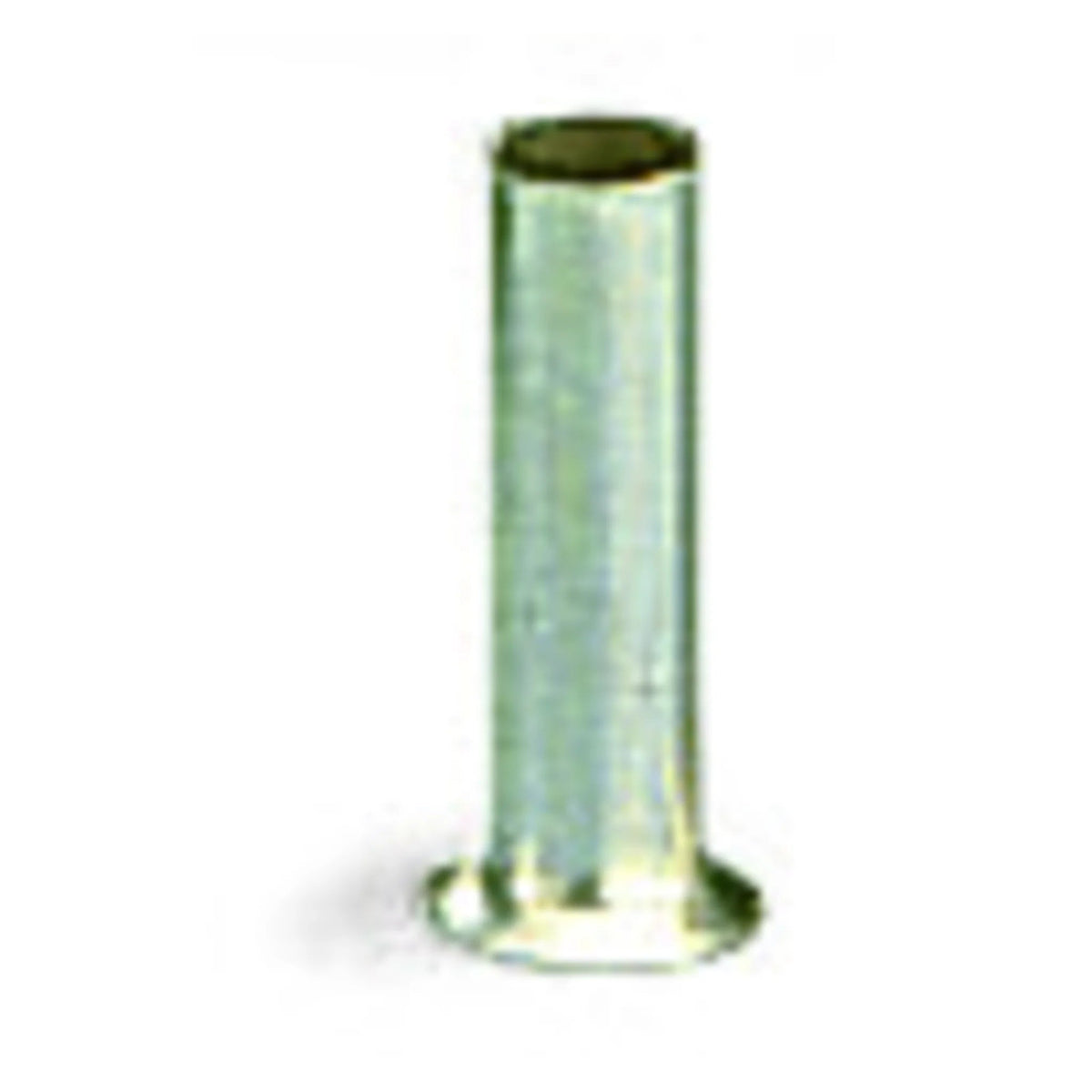

Unisolierte Varianten aus reinem Kupfer oder verzinntem Kupfer bieten die beste elektrische Leitfähigkeit und sind in Schaltschränken Standard. Sie nehmen weniger Platz ein und ermöglichen höhere Packungsdichten. Bei professionellen Installationen wird oft auf die Isolierung verzichtet, da der Berührungsschutz durch die Abdeckung des Schaltschranks gewährleistet ist.
Farbcodes richtig verstehen (DIN 46228, deutscher vs. französischer Code)
Der deutsche Farbcode nach DIN 46228 verwendet folgende Zuordnung: Grau (0,25mm²), Blau (0,34mm²), Orange (0,5mm²), Weiß (0,75mm²), Rot (1,0mm²), Schwarz (1,5mm²), Blau (2,5mm²), Gelb (4mm²), Rot (6mm²), Blau (10mm²), Gelb (16mm²), Rot (25mm²), Schwarz (35mm²).
Das französische System nutzt andere Farben und ist bei importierten Sets häufig anzutreffen: Orange (0,5mm²), Weiß (0,75mm²), Rot (1,0mm²), Türkis (1,5mm²), Grau (2,5mm²), Rosa (4mm²), Blau (6mm²), Gelb (10mm²), Orange (16mm²). Diese Unterschiede können zu Verwechslungen führen, weshalb Sie beim Kauf auf die Normangabe achten sollten.

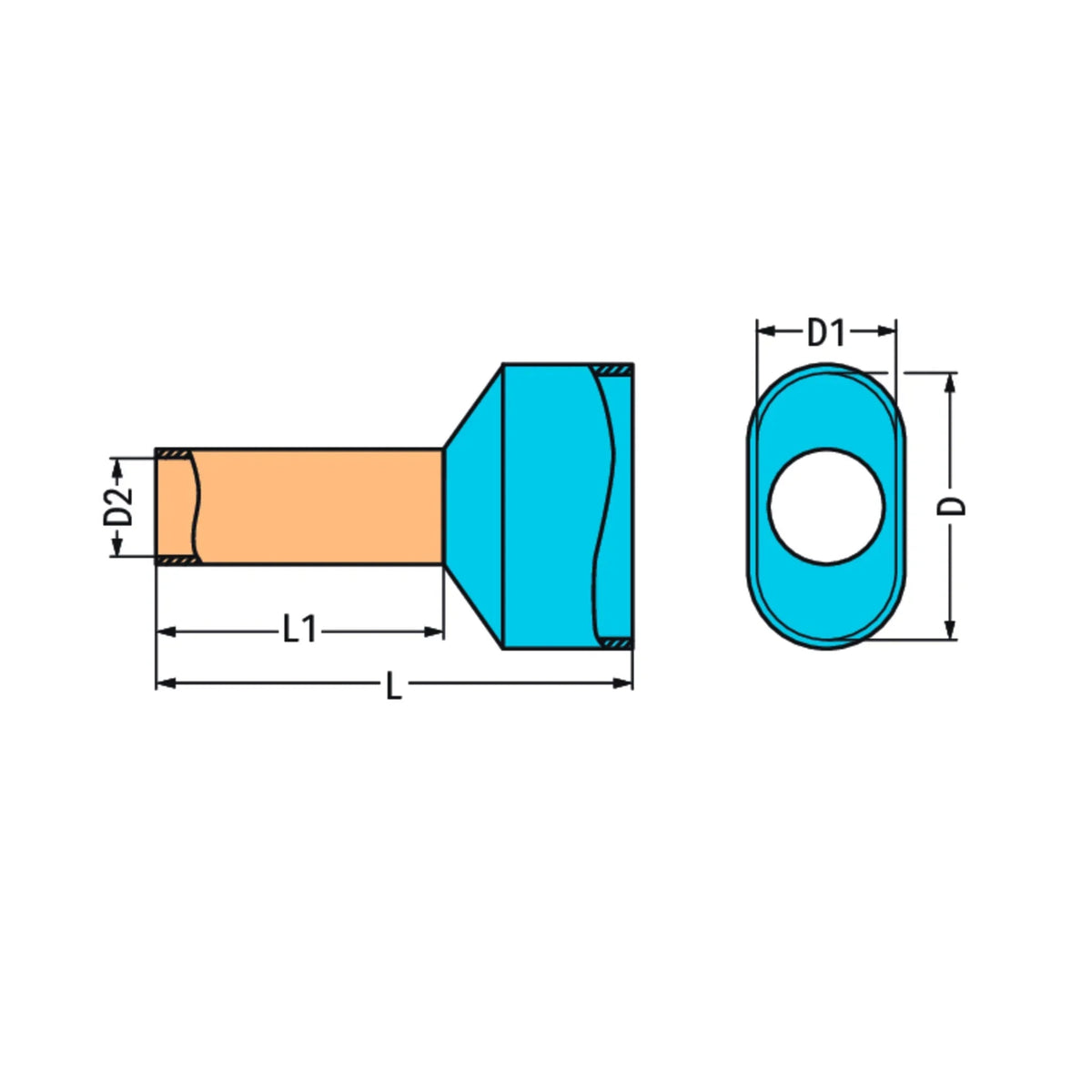

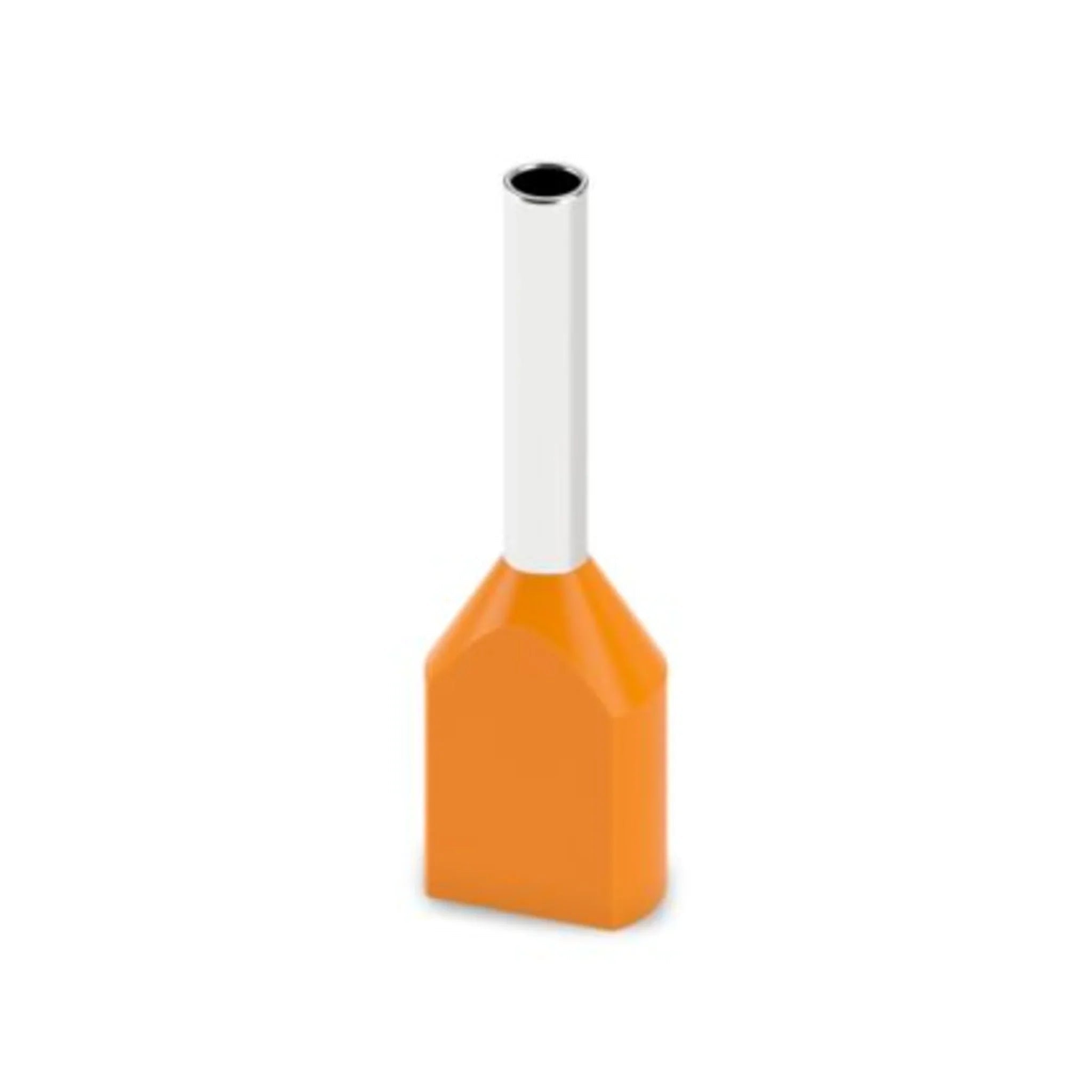

Zwillingsaderendhülsen und Spezialausführungen

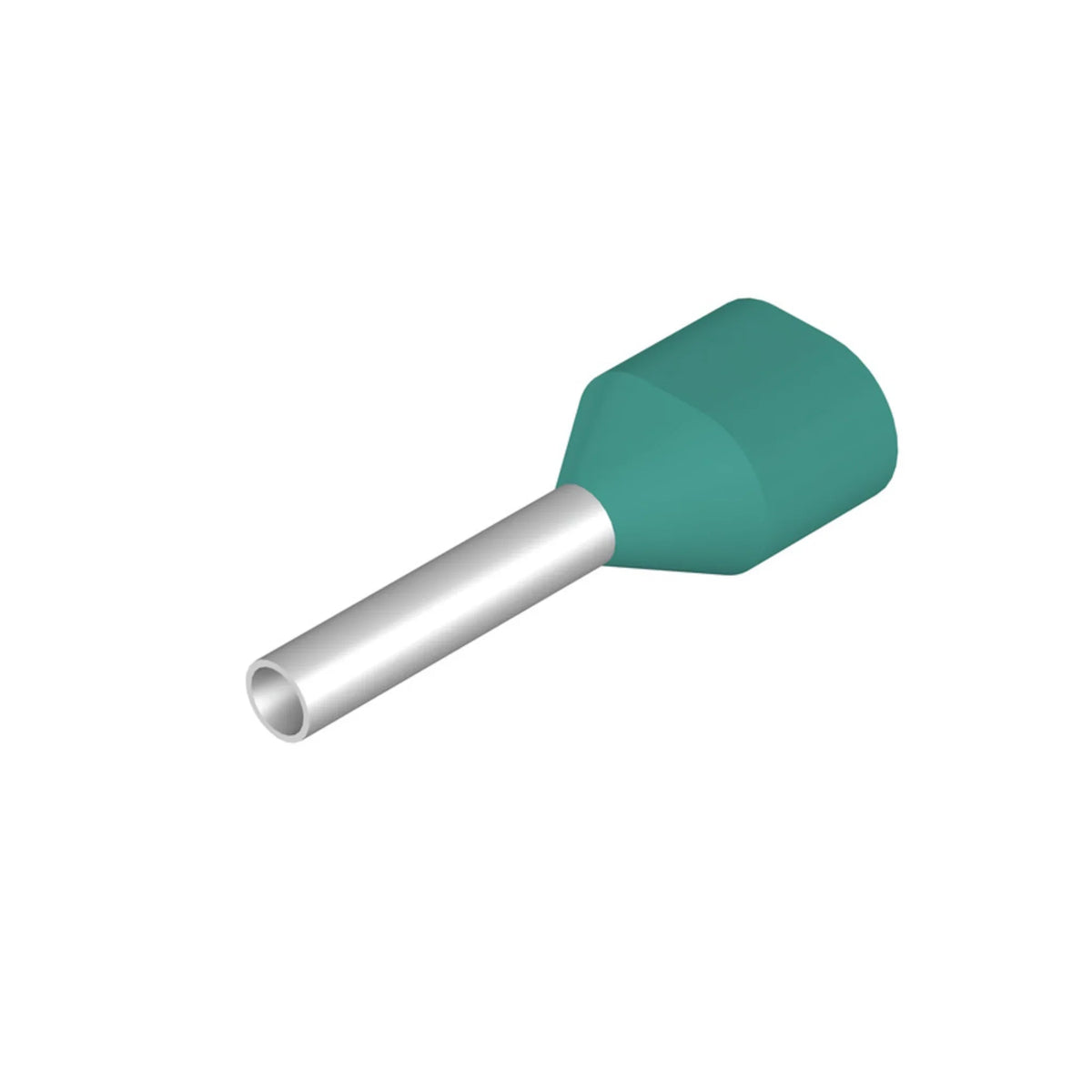

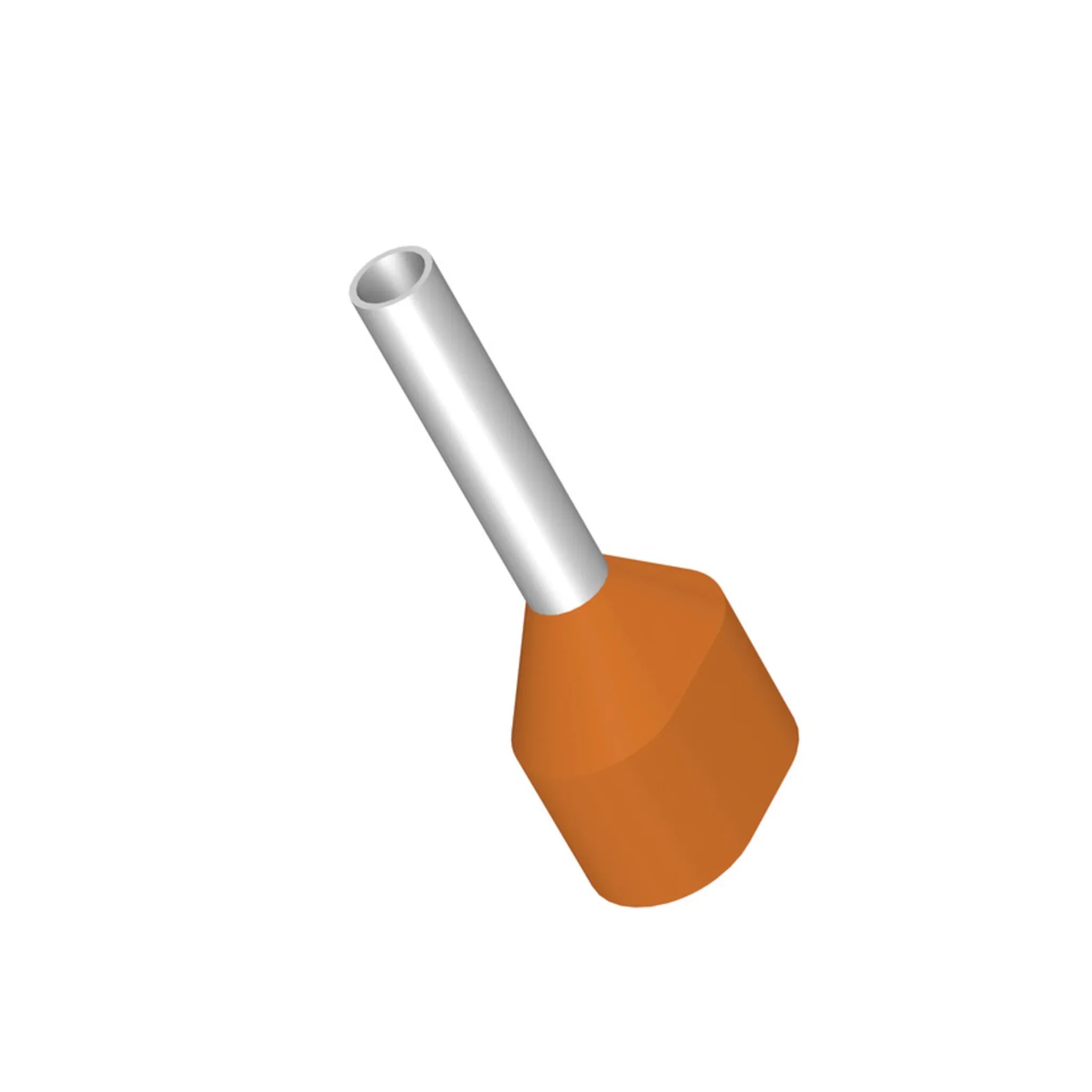

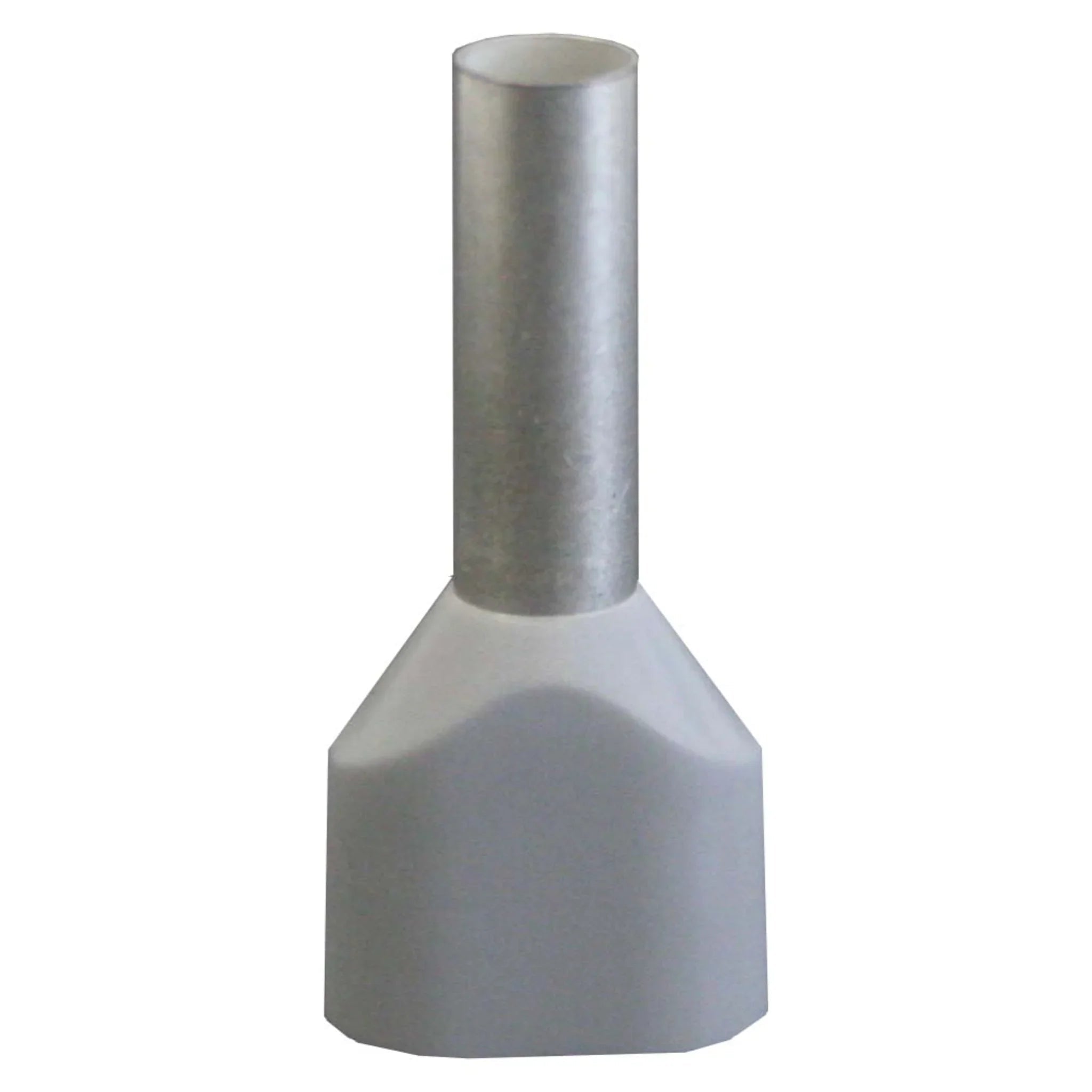

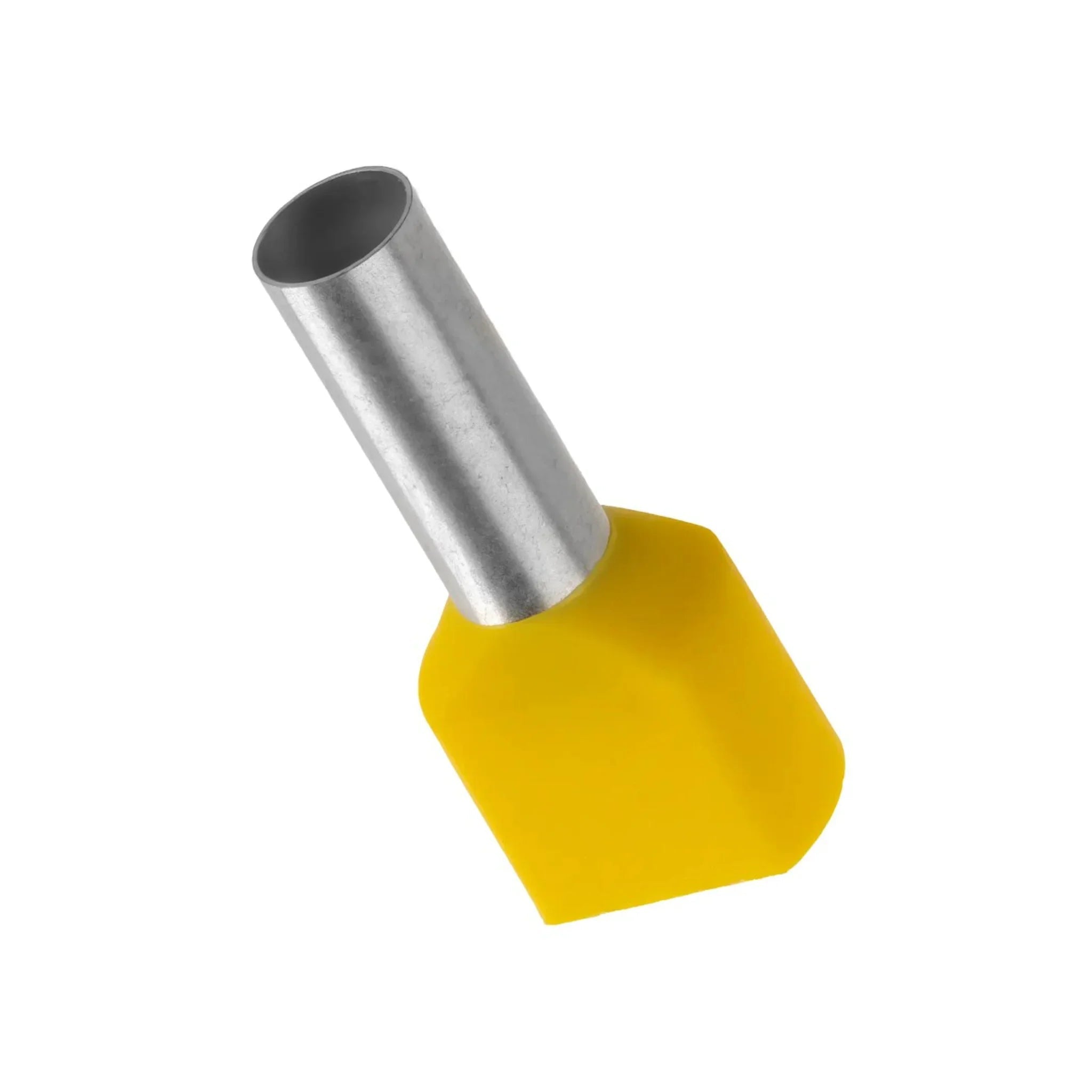

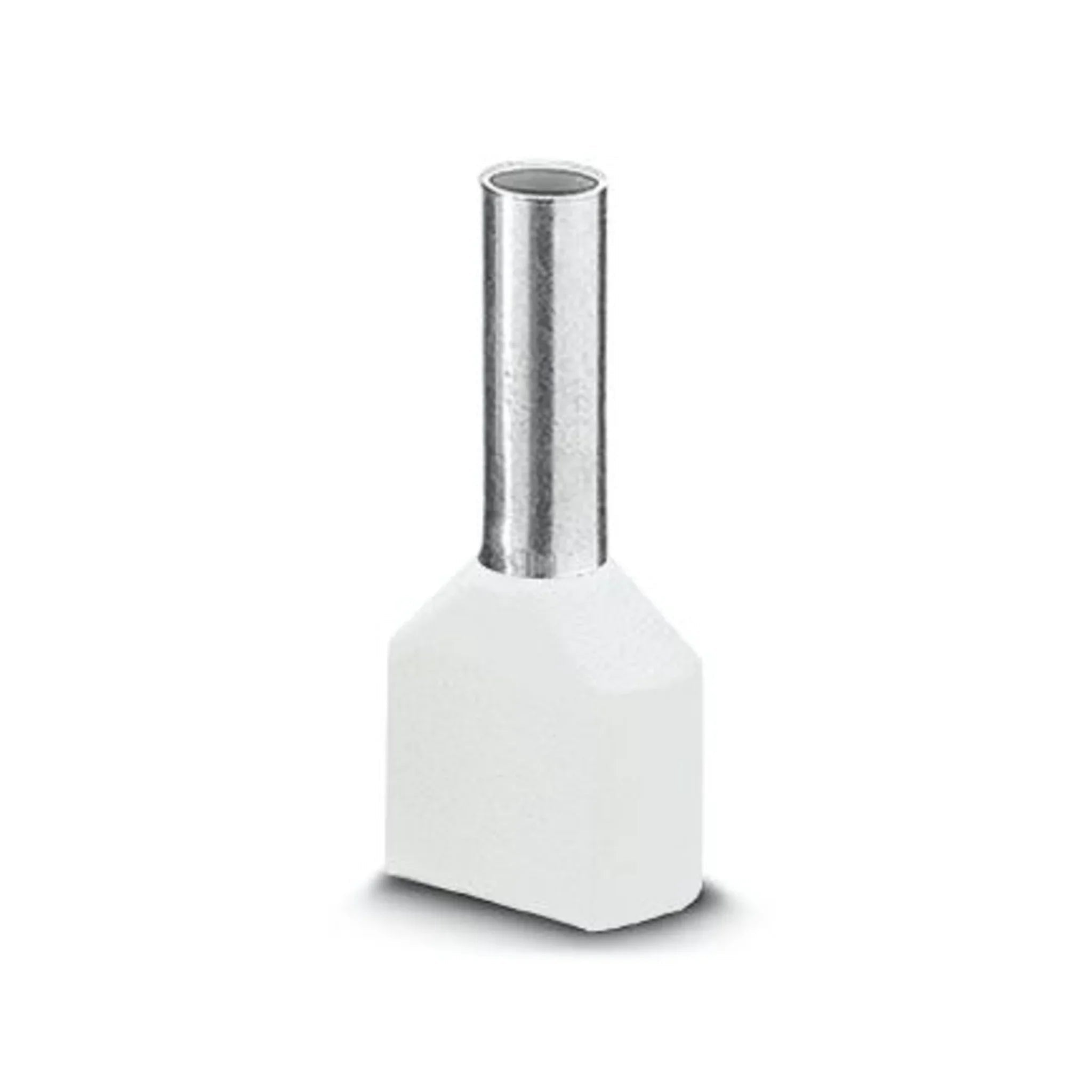

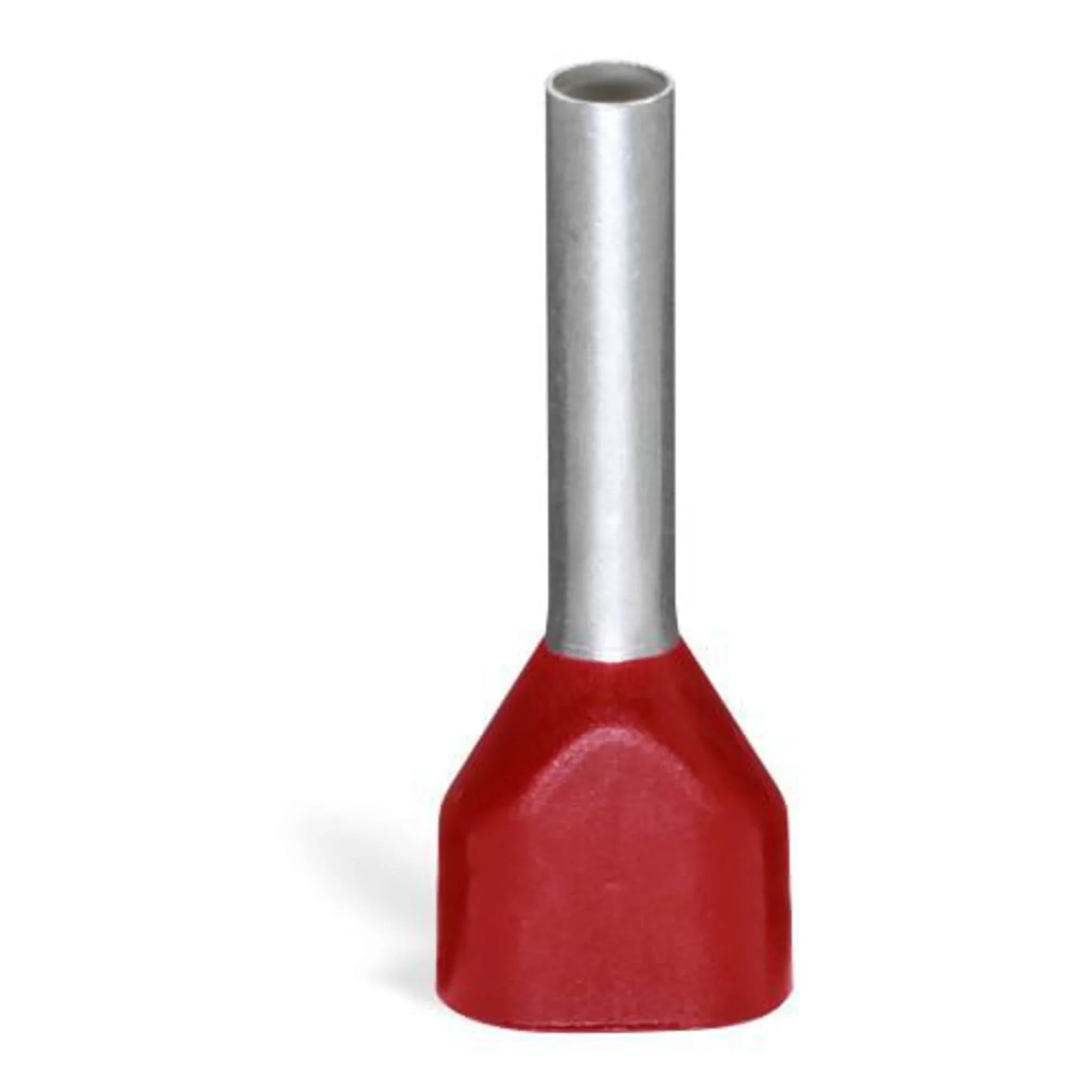

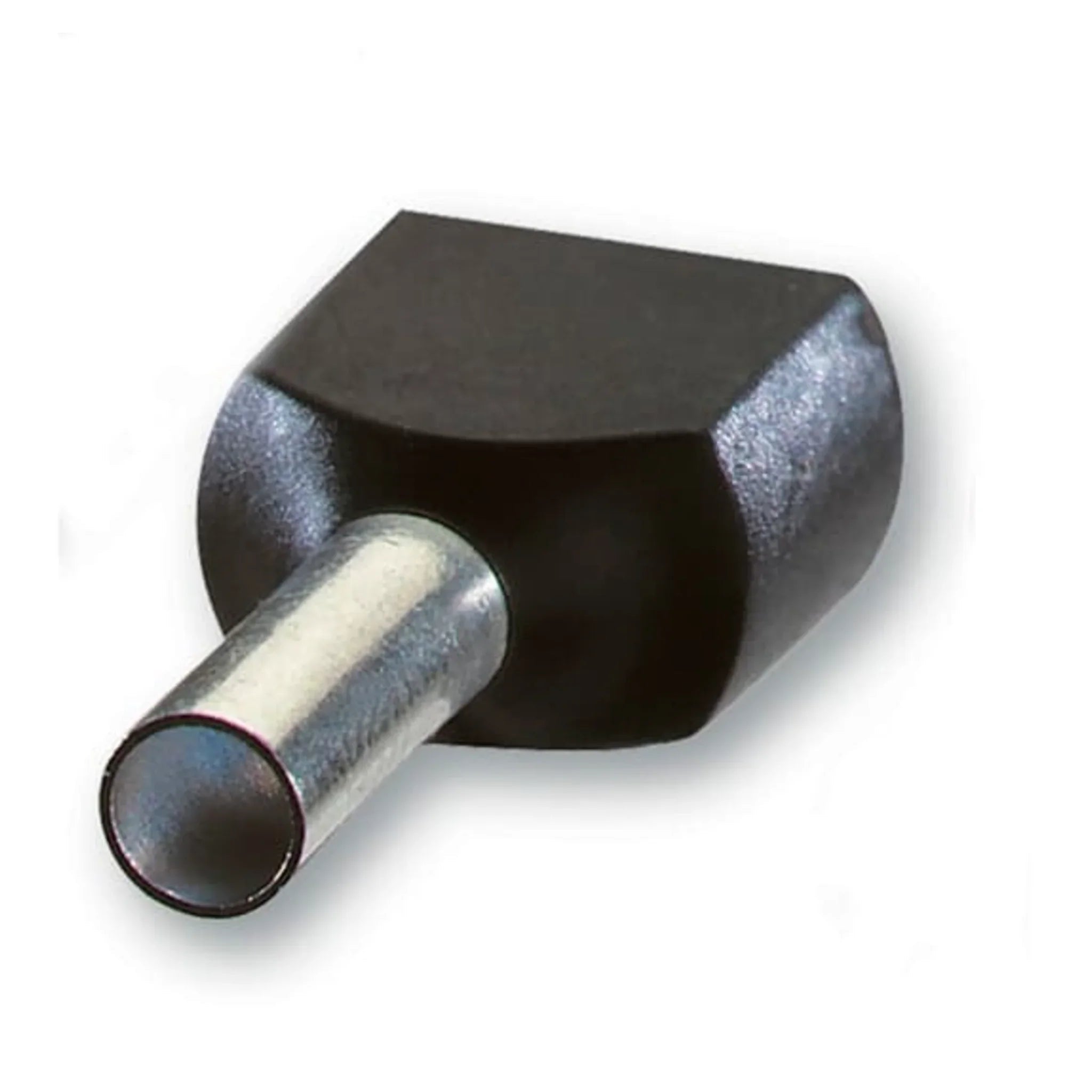

Zwillingsaderendhülsen (auch Doppeladerendhülsen genannt) ermöglichen es, zwei Adern gleichen Querschnitts in einer Klemme zu verbinden. Sie sind besonders nützlich bei Brückenschaltungen oder wenn Zuleitungen aufgeteilt werden müssen. Die parallele Anordnung sorgt für gleichmäßige Stromverteilung und vermeidet Überhitzung einzelner Adern.

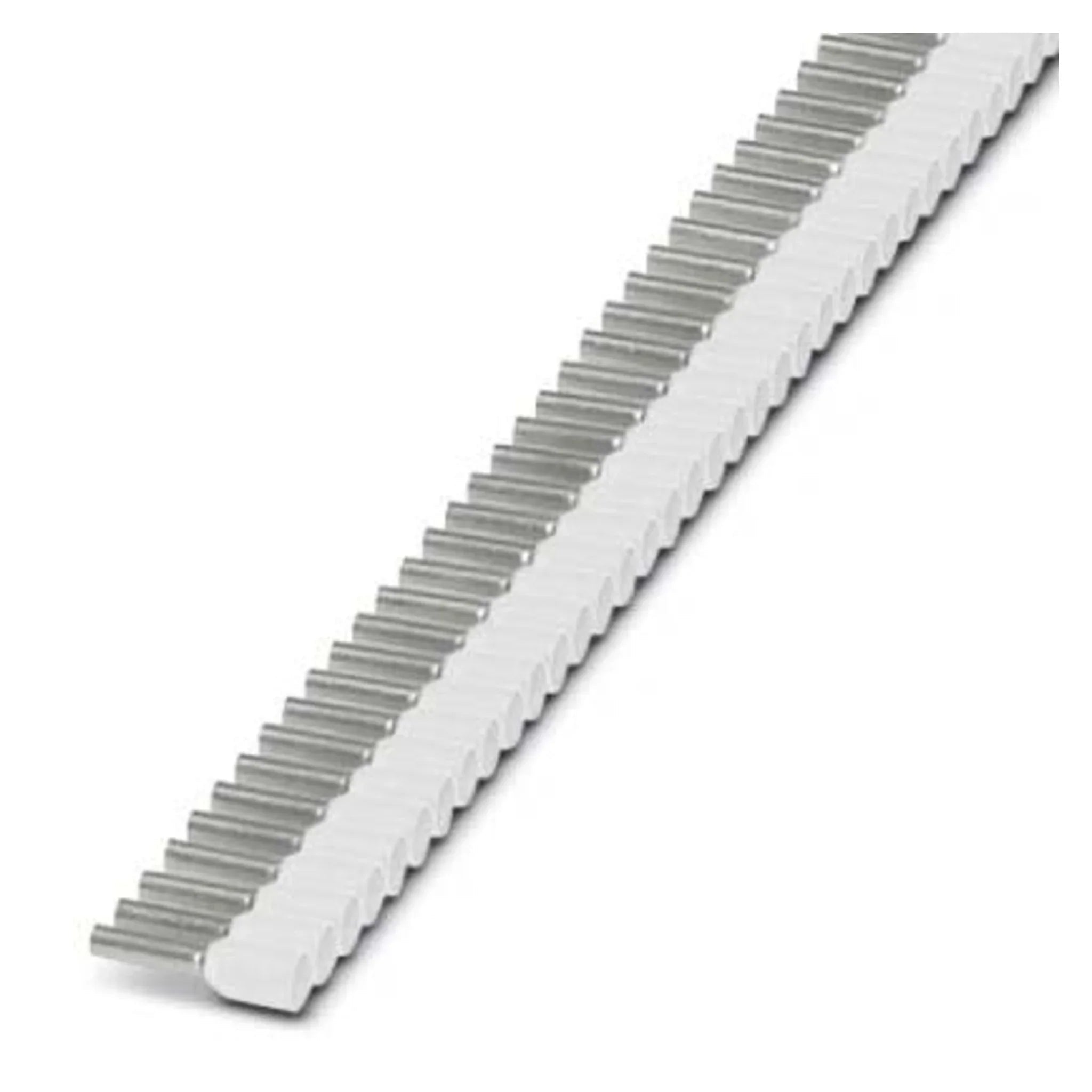

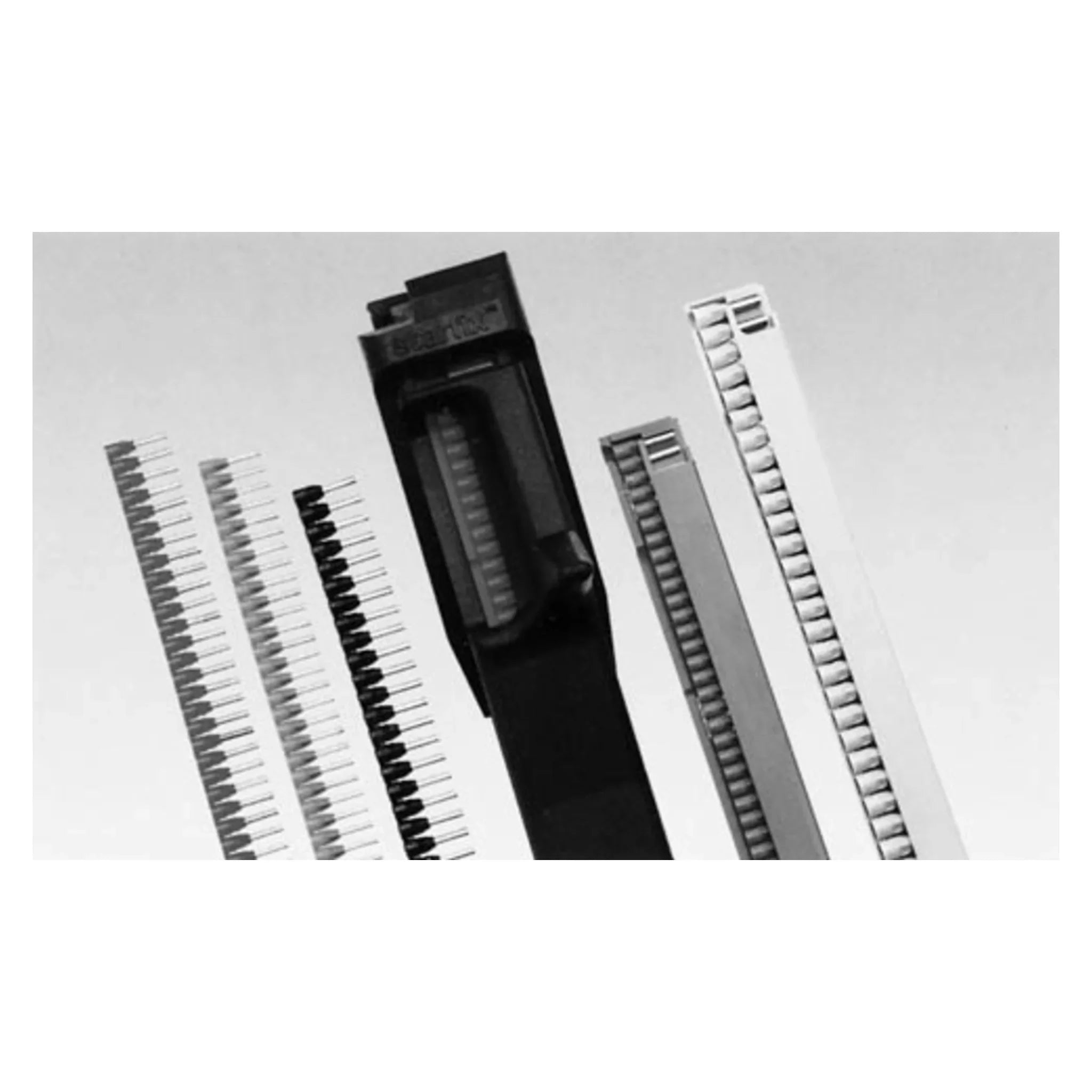

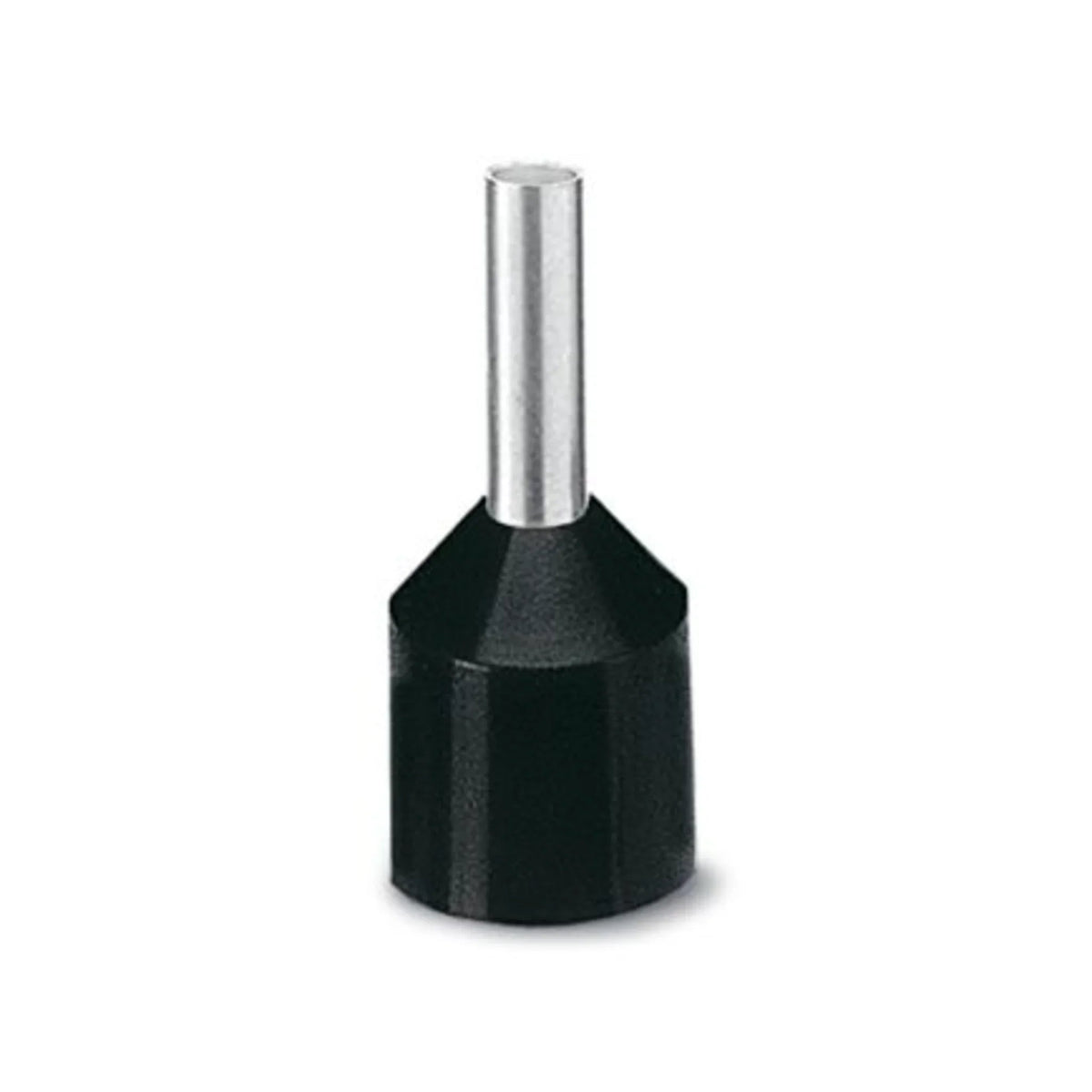

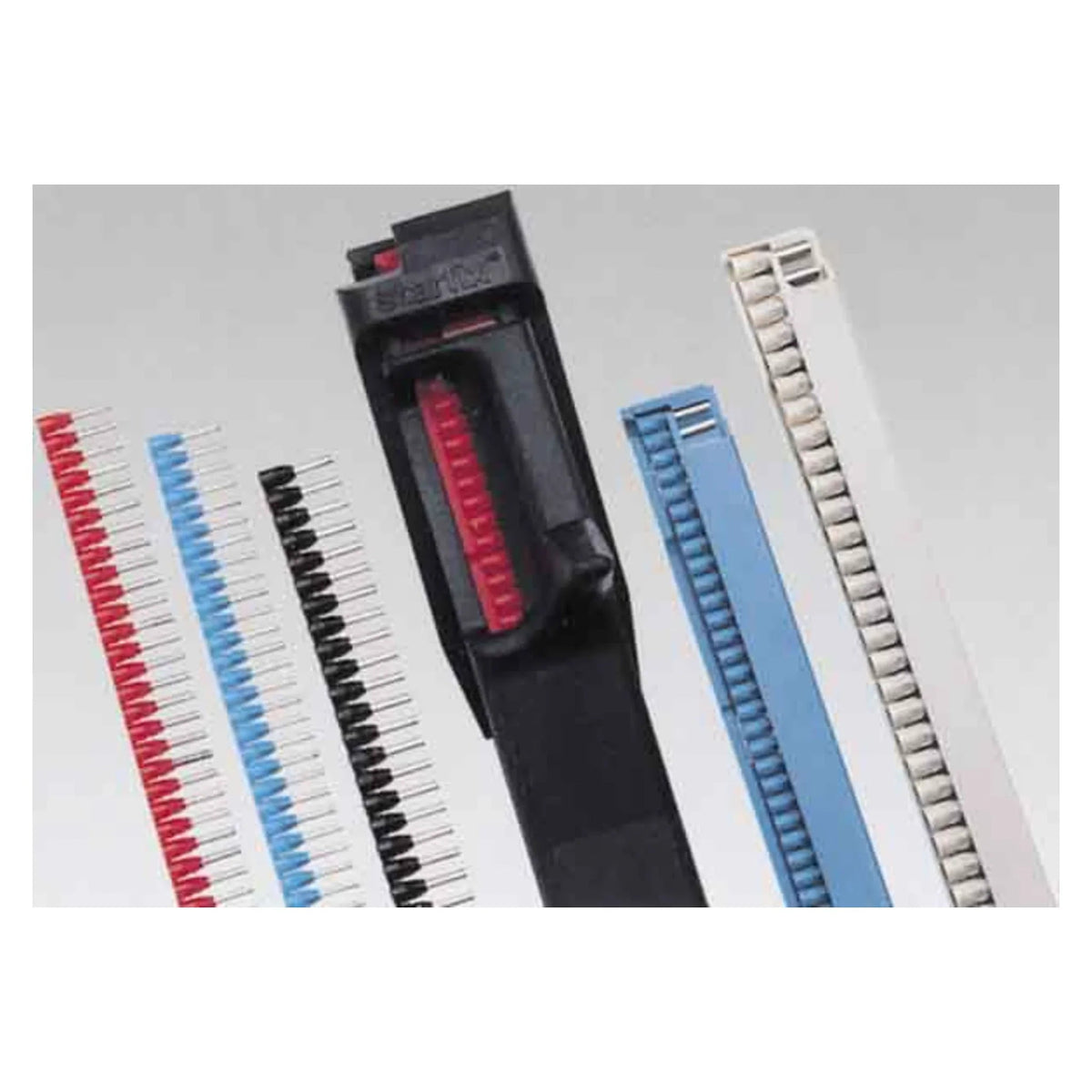

Spezialausführungen umfassen verlängerte Hülsen für tiefe Klemmen (bis 25mm), bandförmige Hülsen für Hochstrom-Anwendungen und Hülsen mit Zusatzisolierung für besondere Anwendungen. Diese Varianten sind bei Standardhändlern oft nicht verfügbar und müssen über Spezialisten wie Klauke bezogen werden.
WAGO-Klemmen und Aderendhülsen - was ist erlaubt?
Eine der häufigsten Fragen in der Elektropraxis: Dürfen Aderendhülsen in WAGO-Klemmen verwendet werden? Die Antwort ist differenziert: In WAGO-Federkraftklemmen (Serie 221, 222, 224, 2273) sind Aderendhülsen seit 2019 offiziell nicht mehr zulässig. In WAGO-Schraubklemmen hingegen sind sie weiterhin erlaubt und bei größeren Querschnitten empfohlen.
Der Grund liegt in der unterschiedlichen Funktionsweise: Federklemmen sind speziell für blanke Litzenleiter entwickelt. Die Federn greifen in die einzelnen Litzen ein und sorgen für optimalen Kontakt. Eine Aderendhülse verhindert diesen direkten Kontakt und kann sogar zu schlechterer Verbindungsqualität führen. Zudem besteht die Gefahr, dass die harte Hülse die Federkontakte beschädigt.
Wann sind Aderendhülsen bei Federklemmen verboten?
Das Verbot gilt für alle WAGO-Federkraftklemmen der Serien 221 (Verbindungsklemme), 222 (Hebel-Nuts), 224 (Compact), 2273 (Push-In) und vergleichbare Produkte anderer Hersteller wie Weidmüller KLIPPON oder Phoenix Contact. Die Hersteller argumentieren, dass die Federtechnik bereits die optimale Lösung für flexible Leiter darstellt.
Tests von WAGO haben gezeigt, dass gecrimpte Aderendhülsen in Federklemmen sogar höhere Übergangswiderstände verursachen können (bis zu 50% höher als blanke Litzen). Dies führt zu erhöhter Erwärmung und potenziellen Kontaktproblemen. Bei Prüfungen nach VDE 0100-600 können solche Installationen als mangelhaft eingestuft werden.
Schraubklemmen vs. Federklemmen - der Unterschied
Schraubklemmen funktionieren durch mechanischen Druck einer Schraube auf den Leiter. Hier sind Aderendhülsen sinnvoll, da sie die Kontaktfläche vergrößern und das Verbiegen von Litzen verhindern. Die Schraube presst die Hülse gleichmäßig gegen die Kontaktfläche und sorgt für konstanten Anpressdruck auch bei thermischen Zyklen.
Federklemmen nutzen eine vorgespannte Feder (meist aus Edelstahl), die konstanten Druck von 250-400N auf den Leiter ausübt. Diese Technik funktioniert optimal mit blanken Litzenleitern, da die Feder sich in die Litzen eindrückt und eine große Kontaktfläche schafft. Eine Aderendhülse würde diesen Mechanismus stören und die Kontaktqualität verschlechtern.
Die richtige Aderendhülse auswählen
Die Auswahl der passenden Aderendhülse hängt von mehreren Faktoren ab. Der wichtigste ist der Querschnitt des zu verarbeitenden Leiters. Die Hülse muss exakt zum Leiterquerschnitt passen - zu kleine Hülsen lassen sich nicht ordentlich crimpen, zu große bieten keinen sicheren Halt und können sogar aus der Klemme herausrutschen.
Neben dem Querschnitt spielt die Länge eine wichtige Rolle. Für tiefe Klemmen (über 12mm Eindringtiefe) benötigen Sie längere Hülsen, um sicheren Kontakt zu gewährleisten. Bei beengten Platzverhältnissen in Kleinverteilern sind kurze Varianten vorteilhaft. Standard-Längen (8-12mm) reichen für die meisten Anwendungen aus.
Querschnitt und Länge bestimmen
Der Leiterquerschnitt steht meist auf dem Kabel aufgedruckt (z.B. "3G1,5" für 3x1,5mm² + Schutzleiter). Bei älteren Leitungen können Sie den Querschnitt durch Messen des Durchmessers oder Abzählen der Litzen bestimmen. Eine 1,5mm²-Leitung hat beispielsweise typischerweise 19 Litzen mit je 0,32mm Durchmesser oder 30 Litzen mit je 0,25mm.
Die Länge der Aderendhülse sollte so gewählt werden, dass nach dem Crimpen noch 1-2mm der Hülse in die Klemme hineinragen. Bei Standard-Schraubklemmen mit 8mm Eindringtiefe sind 10mm lange Hülsen optimal. Bei Phoenix Contact Klemmen mit 14mm Tiefe verwenden Sie 15mm Hülsen. Zu lange Hülsen können beim Einführen auf Grund liegen und keinen sicheren Kontakt herstellen.
Qualitätsmerkmale und Materialien
Hochwertige Aderendhülsen bestehen aus elektrolytischem Kupfer (E-Cu58 nach DIN) oder verzinntem Kupfer. Verzinnte Ausführungen bieten besseren Korrosionsschutz und sind bei feuchten Umgebungen oder im Außenbereich vorzuziehen. Die Verzinnung sollte gleichmäßig und frei von Poren sein, mindestens 2-5µm dick nach DIN 46228.
Billige Hülsen aus minderwertigen Kupferlegierungen oder mit dünner Verzinnung können beim Crimpen reißen oder ungleichmäßig verformen. Dies führt zu schlechten Kontakten mit hohen Übergangswiderständen und möglichen Ausfällen. Die Wandstärke sollte bei 1,5mm² Hülsen mindestens 0,3mm betragen, bei größeren Querschnitten entsprechend mehr.
Markenvergleich: Klauke, WAGO und Qualitätsalternativen
Klauke gilt als Premiumhersteller für Verbindungstechnik und bietet Aderendhülsen in über 100 verschiedenen Ausführungen. Die Qualität ist durchweg hervorragend mit präzisen Toleranzen (±0,05mm) und konstanter Materialqualität. Klauke-Hülsen sind besonders bei industriellen Anwendungen und sicherheitskritischen Installationen erste Wahl. Für Standard-Anwendungen sind die günstigen Klauke-Sets eine gute Wahl.
WAGO-Aderendhülsen sind speziell für die Verwendung mit WAGO-Schraubklemmen optimiert und entsprechen exakt den WAGO-Spezifikationen für Einstecktiefe und Durchmesser. Sie bieten gute Qualität zu fairen Preisen und sind in Elektrogroßhandlungen weit verbreitet. Die Farbkodierung folgt dem deutschen Standard nach DIN 46228.
Günstige Sortiment-Sets von Herstellern wie Protec, Conrad oder anderen Fachhandelsmarken bieten ein gutes Preis-Leistungs-Verhältnis für gelegentliche Anwendungen. Sie erfüllen die Normanforderungen nach DIN 46228 und VDE und sind für Heimwerker und kleinere Projekte völlig ausreichend. Achten Sie auf CE-Kennzeichnung und die Angabe der entsprechenden Normen.
Aderendhülsen richtig verarbeiten
Die fachgerechte Verarbeitung von Aderendhülsen erfordert das richtige Werkzeug und die korrekte Technik. Eine qualitätsvolle Crimpzange mit passenden Matrizeneinsätzen ist unverzichtbar für professionelle Ergebnisse. Automatische Abisolierzangen erleichtern die Vorbereitung der Leiter erheblich und sorgen für gleichmäßige Abisolierlängen.
Der Arbeitsablauf gliedert sich in vier Schritte: Zunächst wird der Leiter auf die richtige Länge abgemessen und geschnitten. Dann erfolgt das Abisolieren auf die korrekte Länge (Hülsenlänge minus 1-2mm). Anschließend wird die Aderendhülse aufgeschoben und gecrimpt. Wichtig ist, dass alle Litzen vollständig in der Hülse verschwinden und keine blanken Drähte sichtbar bleiben.
Abisolieren und Crimpen - Schritt für Schritt
Verwenden Sie zum Abisolieren eine professionelle Abisolierzange oder ein automatisches Abisolierwerkzeug wie die Jokari-Serien. Die Isolierung darf nur so weit entfernt werden, dass nach dem Aufsetzen der Hülse keine blanken Litzen sichtbar sind. Bei flexiblen Leitungen wie H07RN-F oder H07V-K ist besondere Sorgfalt erforderlich, da die dünnen Litzen leicht brechen können.
Das Crimpen erfolgt mit einer Crimpzange mit der passenden Matrize. Jeder Querschnitt benötigt einen spezifischen Crimpeinsatz - 0,5-1mm² verwenden meist eine 1,3mm Matrize, 1,5mm² eine 1,8mm Matrize, 2,5mm² eine 2,3mm Matrize. Die Hülse wird in einem Zug vollständig verformt - nachträgliches Nachcrimpen verschlechtert das Ergebnis. Eine korrekt gecrimpte Hülse zeigt eine gleichmäßige, sechseckige Verformung ohne Risse oder Beschädigungen.
Häufige Fehler vermeiden
Der häufigste Fehler ist zu langes Abisolieren. Ragen blanke Litzen aus der Aderendhülse heraus, können sie in der Klemme einen Kurzschluss verursachen oder sich verbiegen. Als Faustregel gilt: Die Abisolierlänge sollte 1-2mm kürzer sein als die Hülsenlänge. Bei einer 10mm Hülse also 8-9mm abisolieren.
Ebenso problematisch ist zu kurzes Abisolieren, da dann nicht alle Litzen erfasst werden und der Kontakt unsicher wird. Falsche Crimpwerkzeuge (normale Zangen, Kombizangen) führen zu ungleichmäßiger Verformung und schlechten Kontakten. Verwenden Sie niemals improvisierte Werkzeuge - die Investition in professionelles Crimpwerkzeug macht sich durch zuverlässige Verbindungen und Zeitersparnis schnell bezahlt.
Ihr Aderendhülsen-Sortiment bei Kabelkaufhaus
Unser Sortiment umfasst Aderendhülsen aller gängigen Querschnitte von 0,25mm² bis 35mm² in verschiedenen Längen und Ausführungen. Sie finden sowohl Einzelgrößen (ab 100 Stück) als auch praktische Sortiment-Sets für die Werkstattausstattung. Besonders beliebt sind unsere Klauke-Aderendhülsen für professionelle Anwendungen und die preiswerten 1200-teiligen Sortimente für Heimwerker und kleinere Betriebe.
Als Fachhandel für Kabel und Leitungen beraten wir Sie gerne bei der Auswahl der passenden Aderendhülsen für Ihr Projekt. Unser Sortiment umfasst auch das passende Crimpwerkzeug von Klauke, Knipex und anderen Markenherstellern. Der 24h-Versand sorgt dafür, dass Sie schnell weiterarbeiten können. Bei größeren Mengen bieten wir attraktive Staffelpreise und können auch Sonderanfertigungen organisieren.
Häufige Fragen
WAGO-Federklemmen sind für blanke Litzenleiter optimiert. Die Federkontakte greifen direkt in die Litzen ein und sorgen für optimalen Kontakt mit niedrigen Übergangswiderständen. Aderendhülsen verhindern diesen direkten Kontakt und können die Verbindungsqualität um bis zu 50% verschlechtern. Zudem können die harten Hülsen die empfindlichen Federkontakte beschädigen und zu vorzeitigem Verschleiß führen. Diese Regelung gilt nur für Federklemmen - in WAGO-Schraubklemmen sind Aderendhülsen weiterhin erlaubt.
Nach VDE 0100-520 sind Aderendhülsen bei flexiblen Leitern ab 4mm² Querschnitt in Schraubklemmen zwingend vorgeschrieben. Bei kleineren Querschnitten (0,5-2,5mm²) sind sie stark empfohlen, besonders bei Motoranschlüssen, in Schaltschränken und bei vibrationsgefährdeten Installationen. In industriellen Anlagen werden sie oft auch für kleinere Querschnitte verbindlich gefordert. Das Verzinnen von Litzenleitern ist nach derselben Norm nicht mehr zulässig.
Kabelschuhe haben eine flache Kontaktfläche mit Loch für Schraubverbindungen an Sammelschienen, Motorklemmen oder Sicherungen und werden für feste, dauerhafte Anschlüsse verwendet. Aderendhülsen sind hohl, haben keine Kontaktfläche und werden in Schraubklemmen oder Lüsterklemmen gesteckt. Sie dienen ausschließlich der Verbesserung der Kontaktierung flexibler Leiter und sind nicht für direkte Schraubverbindungen geeignet. Kabelschuhe gibt es auch für größere Querschnitte bis 240mm², während Aderendhülsen meist bis 35mm² verfügbar sind.
Sie benötigen eine Crimpzange mit passenden Matritzeinsätzen für die verwendeten Querschnitte. Jeder Querschnitt braucht eine spezielle Matrize - 0,5mm² verwendet 1,3mm Matrizen, 1,5mm² benötigt 1,8mm, 2,5mm² braucht 2,3mm Einsätze. Universal-Crimpzangen wie die Klauke K03 mit austauschbaren Einsätzen decken Querschnitte von 0,5-6mm² ab und sind für die meisten Anwendungen ausreichend. Für professionelle Anwendungen empfehlen sich automatische Crimpzangen, die die richtige Presskraft garantieren.
Nein, Aderendhülsen sind grundsätzlich Einwegartikel. Beim Crimpen wird das Kupfermaterial irreversibel kaltverformt und die molekulare Struktur verändert. Eine gecrimpte Hülse lässt sich nicht wieder lösen, ohne sie zu zerstören. Für Revisionen oder Änderungen muss die Leitung neu abisoliert und eine neue Hülse aufgebracht werden. Versuche, Aderendhülsen zu lösen, führen meist zu Beschädigungen der Litzen und machen eine komplette Neuverlegung erforderlich.
