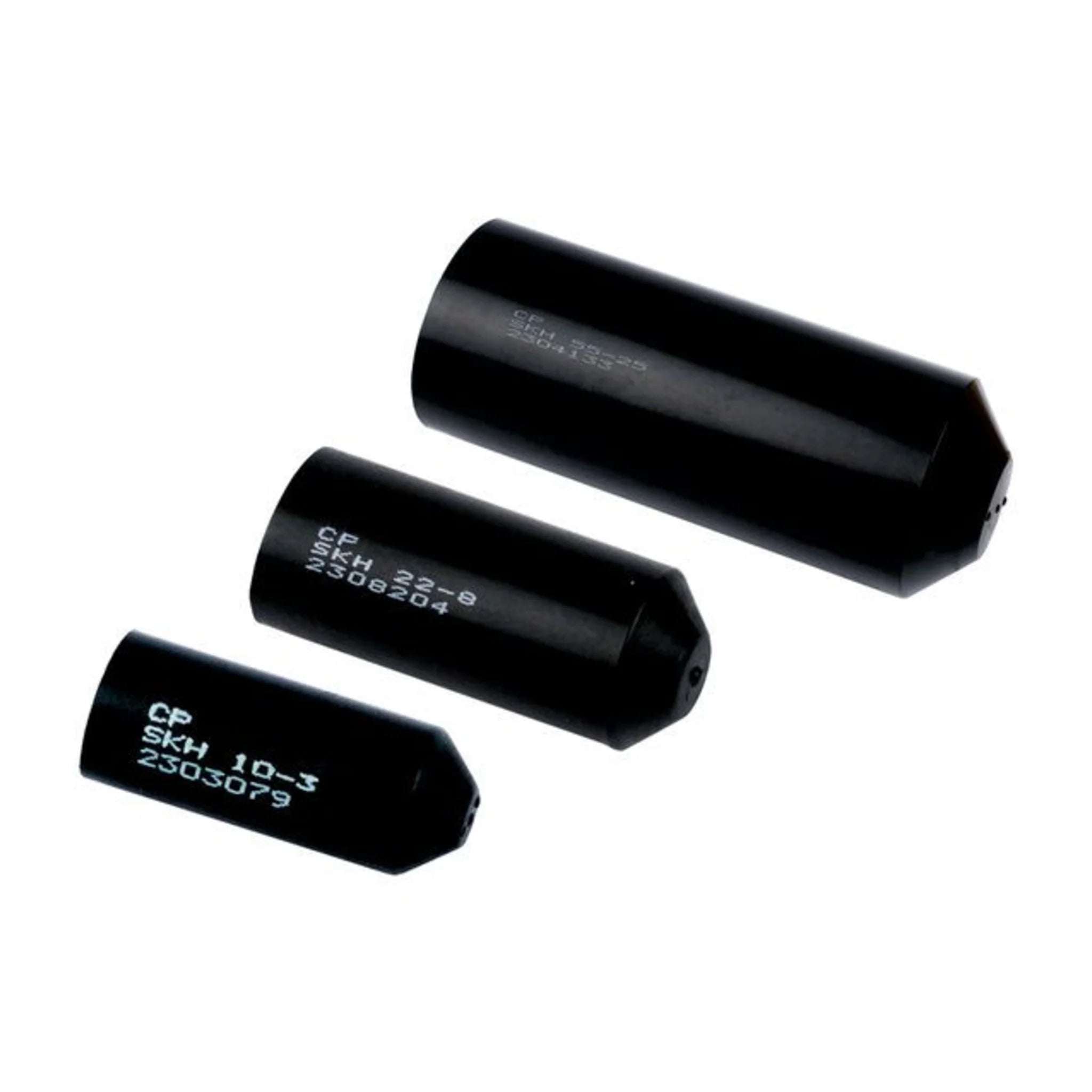

Warmschrumpf Endkappe dickwandig 3:1 mit Innenkleber

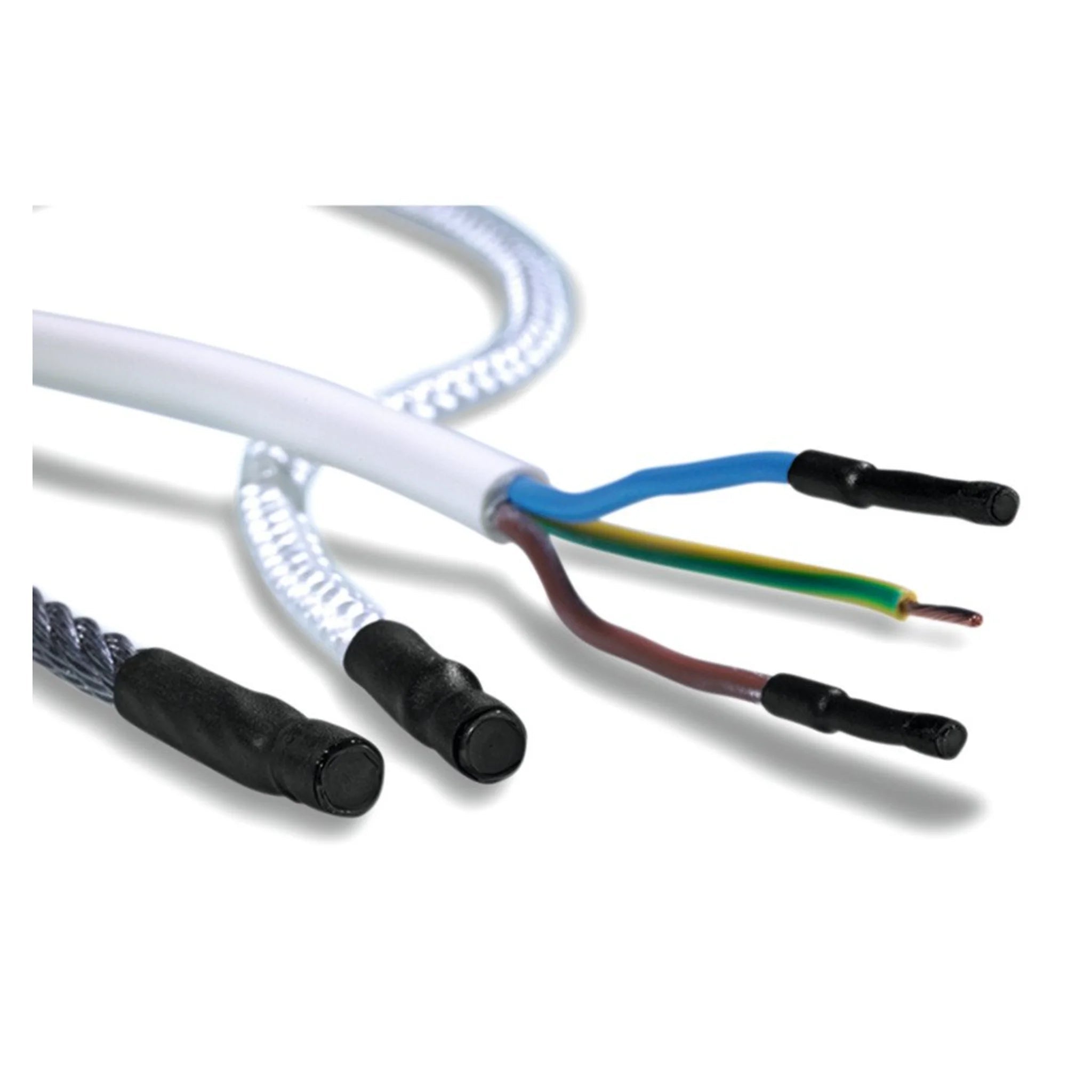

Warmschrumpfkappe 3:1
Heute lernen wir etwas über Warmschrumpf Endkappe👍
Auf einen Blick: Warmschrumpf-Endkappen bieten zuverlässigen Schutz für Kabelenden durch wasserdichte Abdichtung und mechanischen Schutz. Verfügbar von 2mm bis 150mm Kabeldurchmesser, mit oder ohne Heißschmelzkleber. Führende Marken: 3M SKE-Serie, Cellpack SKH, TE Connectivity Raychem. Schrumpftemperatur 80-120°C, Schrumpfraten 2:1 oder 3:1. Ideal für Niederspannung, Telekommunikation und Automotive-Anwendungen.
Warmschrumpf-Endkappen: Zuverlässiger Schutz für Kabelenden
Warmschrumpf Endkappe Lösungen schützen Kabelenden vor Feuchtigkeit, Staub und mechanischen Einwirkungen durch kontrollierte Schrumpfung bei Wärmeeinwirkung. Diese unverzichtbaren Komponenten für die professionelle Kabelabdichtung werden überall dort eingesetzt, wo eine zuverlässige Abdichtung von Kabelenden erforderlich ist – von der Gebäudeinstallation über Industrieanlagen bis hin zu Fahrzeugelektrik.
Die Funktionsweise basiert auf speziellen Polymeren, meist Polyolefin oder Elastomeren, die bei Erwärmung schrumpfen und sich dabei fest um das Kabel legen. Viele Varianten enthalten zusätzlich einen inneren Heißschmelzkleber, der beim Schrumpfvorgang schmilzt und eine vollständig wasserdichte Verbindung schafft. Dies macht sie besonders geeignet für kritische Anwendungen in feuchter Umgebung oder im Außenbereich.
Was sind Warmschrumpf-Endkappen und wofür werden sie verwendet?
Eine Warmschrumpf Endkappe ist ein röhrenförmiges Bauteil mit geschlossenem Ende, das über ein abisoliertes Kabelende geschoben wird. Durch kontrollierte Wärmezufuhr zwischen 80°C und 120°C schrumpft das Material und passt sich der Kabelkontur an. Der typische Anwendungsbereich umfasst Kabel von 0,5mm² bis 240mm² Querschnitt.
Haupteinsatzgebiete sind Niederspannungsinstallationen, wo NYM-Kabel oder NYY-Kabel abgedichtet werden müssen, Telekommunikationsnetze für LAN-Kabel und Datenkabel sowie automotive Anwendungen. In der Industrieelektrik schützen sie Steuer- und Steuerleitungen vor Umwelteinflüssen. Besonders in der Offshore-Technik und bei Windkraftanlagen sind sie unersetzlich für die Langzeitdichtheit von Kabelverbindungen.
Materialien und Eigenschaften: Polyolefin vs. Elastomer
Die Materialwahl bestimmt maßgeblich die Eigenschaften der Warmschrumpf Endkappe. Polyolefin-basierte Kappen sind der Standard für die meisten Anwendungen. Sie bieten ausgezeichnete elektrische Isoliereigenschaften mit einer Durchschlagfestigkeit von mindestens 15 kV/mm, sind chemisch beständig gegen Säuren und Laugen und schrumpfen gleichmäßig. Die Schrumpftemperatur liegt typisch bei 80-90°C, was eine schonende Verarbeitung ermöglicht.
Elastomer-Endkappen kommen bei höheren Anforderungen zum Einsatz. Sie bleiben auch bei Temperaturen von -55°C bis +135°C flexibel und bieten bessere mechanische Eigenschaften mit einer Reißfestigkeit von über 10 N/mm². Ihre Schrumpftemperatur liegt etwas höher bei 100-120°C. Für marine Anwendungen oder aggressive Umgebungen mit chemischer Belastung sind sie die erste Wahl.
Führende Hersteller im Vergleich
Der Markt für Schrumpfkappen für Kabel wird von drei Hauptherstellern dominiert, die jeweils unterschiedliche Stärken ausspielen. Die Wahl des richtigen Herstellers hängt von der spezifischen Anwendung und den lokalen Verfügbarkeiten ab.
3M SKE Serie: Der Klassiker mit Heißschmelzkleber
Die 3M SKE-Serie gilt als Goldstandard für Warmschrumpf-Endkappen. Das "S" steht für "Sealant", also den integrierten Heißschmelzkleber, das "K" für "Kappe" und "E" für "End Cap". Diese Kappen bieten eine vollständig wasserdichte Abdichtung dank des speziellen Klebers, der beim Schrumpfen aktiviert wird und eine Haftkraft von über 300 N/cm² erreicht.
Besondere Stärken der 3M SKE sind die gleichmäßige Schrumpfung ohne Luftblasen, die hohe UV-Beständigkeit für Außenanwendungen mit über 20 Jahren Lebensdauer und die breite Größenauswahl. Die schwarze Farbe bietet zusätzlichen UV-Schutz. Verfügbar sind Größen von SKE 6/2 bis SKE 150/50, wobei die erste Zahl den maximalen, die zweite den minimalen Kabeldurchmesser angibt. Für automotive Anwendungen erfüllen sie die Norm ISO 6722.
Cellpack SKH: Deutsche Qualität für anspruchsvolle Anwendungen
Cellpack aus der Schweiz steht für europäische Qualität und präzise Fertigung. Die SKH-Serie (Schrumpf-Kappe mit Heißschmelzkleber) zeichnet sich durch besonders dicke Wandstärken von mindestens 2,5mm und robuste Konstruktion aus. Diese Kabelendkappen sind speziell für industrielle Anwendungen mit hohen mechanischen Belastungen entwickelt und halten Zugkräften bis 1000 N stand.
Ein Alleinstellungsmerkmal ist die rote Farbe der Cellpack-Kappen, die eine einfache Identifikation geschützter Kabelenden ermöglicht. Die Materialzusammensetzung ist optimiert für europäische Klimabedingungen und erfüllt alle relevanten VDE-Normen sowie EN 60684-3. Besonders in der Energietechnik werden Cellpack-Produkte geschätzt, da sie auch bei Temperaturschwankungen von -40°C bis +110°C formstabil bleiben.
TE Connectivity Raychem: Industriestandard für Energietechnik
TE Connectivity (ehemals Tyco) mit der Marke Raychem ist Marktführer im Bereich Hochspannungs-Schrumpftechnik. Die Endkappen dieser Serie sind für anspruchsvolle Industrieanwendungen konzipiert, wo höchste Zuverlässigkeit gefordert ist. Typische Einsatzbereiche sind Windkraftanlagen, Solarparks und Umspannwerke mit Spannungen bis 36 kV.
Raychem-Endkappen verwenden spezielle Cross-linked-Materialien, die auch bei extremen Temperaturschwankungen von -65°C bis +150°C formstabil bleiben. Die Verarbeitung erfordert präzise Temperaturkontrolle, bietet dafür aber überlegene Langzeitstabilität von über 30 Jahren. Für Solarkabel und andere kritische Anwendungen sind sie oft die einzige zugelassene Lösung nach TÜV-Standards.
Hersteller-Vergleich: Wann welche Marke wählen?
- 3M SKE wählen bei: Standard-Installationen, UV-Exposition, automotive Anwendungen, wenn schwarze Farbe gefordert ist
- Cellpack SKH wählen bei: Mechanisch beanspruchten Installationen, VDE-Konformität erforderlich, Identifikation durch rote Farbe gewünscht
- Raychem wählen bei: Hochspannungsanwendungen, extreme Temperaturen, Langzeitprojekte über 20 Jahre, TÜV-Zertifizierung erforderlich
Richtige Auswahl und Dimensionierung
Die korrekte Auswahl einer Warmschrumpf Endkappe erfordert präzise Messung des Kabeldurchmessers und Berücksichtigung der Anwendungsbedingungen. Ein häufiger Fehler ist die Auswahl nach dem Kabelquerschnitt statt nach dem tatsächlichen Außendurchmesser des Kabels inklusive Mantel.
Größentabelle und Auswahlhilfe
Für die richtige Dimensionierung messen Sie den Kabeldurchmesser an der dicksten Stelle mit einem Messschieber. Bei mehradrigen Kabeln ist dies meist der Bereich, wo die Adern zusammenlaufen. Die Endkappe muss im geschrumpften Zustand fest sitzen, darf aber nicht so klein sein, dass sie das Kabel beschädigt oder nicht vollständig schrumpft.
Schnelle Größenauswahl nach Kabeltyp:
- NYM-J 3x1,5mm²: 9mm Ø → SKE 20/6
- NYM-J 3x2,5mm²: 11mm Ø → SKE 20/6
- NYM-J 5x2,5mm²: 13mm Ø → SKE 20/6
- NYY-J 3x16mm²: 18mm Ø → SKE 35/15
- NYY-J 4x25mm²: 22mm Ø → SKE 35/15
- NYY-J 4x50mm²: 28mm Ø → SKE 65/25
Schrumpfraten verstehen: 2:1 vs. 3:1
Die Schrumpfrate gibt das Verhältnis zwischen ursprünglichem und geschrumpftem Durchmesser an. Eine 3:1-Rate bedeutet, dass eine Kappe mit 30mm Innendurchmesser auf 10mm schrumpft. Dies bietet mehr Flexibilität bei unterschiedlichen Kabelstärken, erfordert aber präzisere Temperaturkontrolle und längere Erwärmungszeit.
2:1-Kappen sind einfacher zu verarbeiten und weniger anfällig für Überhitzung. Sie eignen sich besonders für Standardanwendungen mit bekannten Kabeltypen und wenn Zeit ein Faktor ist. 3:1-Kappen sind die bessere Wahl, wenn verschiedene Kabeldurchmesser mit einem Endkappen-Typ abgedeckt werden sollen oder bei beengten Platzverhältnissen, da sie eine größere Toleranz bieten.
Installation und Verarbeitung
Die korrekte Installation entscheidet über die Langzeitfunktion der Warmschrumpf Endkappe. Unsachgemäße Erwärmung führt zu ungleichmäßiger Schrumpfung, Lufteinschlüssen oder sogar Materialschäden. Die optimale Verarbeitungstemperatur liegt zwischen 80°C und 120°C, abhängig vom Material.
Schritt-für-Schritt Anleitung mit optimalen Temperaturen
- Vorbereitung (5 Min): Entfernen Sie 5-10mm der äußeren Kabelisolierung mit einem professionellen Abisolierwerkzeug, ohne die Aderisolierung zu beschädigen. Reinigen Sie das Kabelende mit Isopropanol.
- Positionierung: Schieben Sie die Endkappe über das Kabelende, sodass sie 10-15mm über das blanke Kupfer hinausragt. Markieren Sie die Position mit einem Stift.
- Erwärmung (2-3 Min): Verwenden Sie ein Heißluftgerät bei 100°C (±10°C). Beginnen Sie am geschlossenen Ende und arbeiten sich langsam zum Kabel vor. Drehen Sie dabei die Kappe gleichmäßig um 360°.
- Kontrolle: Der Schrumpfvorgang ist abgeschlossen, wenn die Kappe fest am Kabel anliegt und eventuell Kleber am Rand austritt. Dieser Kleber-Ring bestätigt die wasserdichte Abdichtung.
- Abkühlung (5 Min): Lassen Sie die Verbindung vollständig abkühlen, bevor Sie das Kabel bewegen oder belasten.
Häufige Fehler vermeiden: Profi-Tipps
Der häufigste Fehler ist zu schnelle Erwärmung mit zu hoher Temperatur über 130°C. Dies führt zu ungleichmäßiger Schrumpfung, Blasenbildung und kann das Material schwächen oder sogar verbrennen. Verwenden Sie niemals eine offene Flamme – die unkontrollierte Hitze kann das Polymer zersetzen und toxische Dämpfe freisetzen.
Ein weiterer kritischer Fehler ist unzureichende Reinigung vor der Installation. Fett, Staub oder Feuchtigkeit verhindern die ordnungsgemäße Haftung des Heißschmelzklebers und reduzieren die Abdichtungsqualität erheblich. Reinigen Sie Kabelenden immer mit einem fusselfreien Tuch und Isopropanol vor der Montage.
Problemlösung bei häufigen Installationsfehlern:
- Ungleichmäßige Schrumpfung: Temperatur zu hoch oder zu schnell erwärmt → Neustart bei 80°C, langsamer drehen
- Luftblasen unter der Kappe: Kabel nicht sauber oder Feuchtigkeit → Kabel trocknen, neue Kappe verwenden
- Kappe schrumpft nicht vollständig: Temperatur zu niedrig → Auf 120°C erhöhen, länger erwärmen
- Kleber tritt nicht aus: Kappe ohne Heißschmelzkleber oder zu niedrige Temperatur → Kleberstatus prüfen, Temperatur erhöhen
Ihre Vorteile bei Kabelkaufhaus
Als Spezialist für Elektroinstallationstechnik führen wir Warmschrumpf Endkappen aller führenden Hersteller mit über 50 verschiedenen Größen auf Lager. Von der 3M SKE-Serie über Cellpack SKH bis hin zu TE Connectivity Raychem – Sie finden bei uns die passende Lösung für jede Anwendung. Durch unsere Lagerhaltung in Deutschland können wir auch größere Mengen sofort liefern, ohne Wartezeiten aus Übersee.
Besonders praktisch für Installateure: Sie können Endkappen einzeln ab 1 Stück oder in praktischen Sortimentsboxen mit 10-50 Stück je Größe bestellen. Unsere Fachberatung mit über 20 Jahren Erfahrung unterstützt Sie bei der Auswahl der richtigen Größe und des optimalen Materials für Ihre spezifische Anwendung. Dank 24h-Versand per DHL erhalten Sie dringende Bestellungen bereits am nächsten Werktag – auch Samstagslieferung möglich.
Häufige Fragen zu Warmschrumpf-Endkappen
Die meisten Warmschrumpf Endkappen benötigen 80-120°C Schrumpftemperatur, abhängig vom Material. Polyolefin-Kappen schrumpfen bereits bei 80-90°C, Elastomer-Varianten benötigen 100-120°C. Verwenden Sie ein Heißluftgerät mit Temperaturregelung und beginnen am geschlossenen Ende. Drehen Sie die Kappe dabei gleichmäßig alle 2-3 Sekunden um etwa 90°, bis sie fest am Kabel anliegt. Die Erwärmung dauert je nach Größe 1-3 Minuten. Niemals offene Flammen, Lötkolben oder Haushaltsföns verwenden, da diese zu ungleichmäßige Hitzeverteilung erzeugen.
Messen Sie den Außendurchmesser des Kabels inklusive Mantel an der dicksten Stelle mit einem Messschieber. Wählen Sie eine Endkappe, deren minimaler Schrumpfdurchmesser etwa 1-2mm kleiner und maximaler Durchmesser mindestens 5mm größer ist als Ihr Kabeldurchmesser. Beispiel: Ein NYM-J 3x2,5mm² mit 11mm Durchmesser benötigt eine SKE 20/6 (schrumpft von 20mm auf 6mm). Bei Unsicherheit wählen Sie eine Nummer größer – moderne Kappen mit 3:1 Schrumpfrate bieten große Toleranzen. Berücksichtigen Sie auch die Länge: Standard-Endkappen sind 75-100mm lang.
Beide enthalten Heißschmelzkleber für wasserdichte Abdichtung nach IP68, unterscheiden sich aber in Details: 3M SKE (schwarz) bietet hohe UV-Beständigkeit über 20 Jahre, gleichmäßige Schrumpfung ohne Luftblasen und erfüllt automotive Standards ISO 6722. Die Wandstärke beträgt 1,5-2mm. Cellpack SKH (rot) hat dickere Wandstärken von 2,5mm für höhere mechanische Belastbarkeit, erfüllt europäische VDE-Normen und ist optimiert für -40°C bis +110°C. Die rote Farbe erleichtert die Identifikation bei Wartungsarbeiten. Preislich sind beide vergleichbar, die Wahl hängt von der Anwendung ab.
Ja, hochwertige Warmschrumpf Endkappen mit Heißschmelzkleber sind vollständig wasserdicht nach IP68 und halten dauerhaft Wasserdruck von 1 Bar stand. Sie eignen sich für Erdverlegung in 2m Tiefe, Unterwasseranwendungen und extreme Witterung. Entscheidend ist die korrekte Installation: Der innere Heißschmelzkleber muss vollständig aktiviert werden, erkennbar am Austritt von Kleber am Kappenrand. Ohne diesen Kleber-Ring ist die Abdichtung unvollständig. UV-beständige Varianten (3M SKE) überstehen über 20 Jahre direkter Sonneneinstrahlung ohne Degradation. Für Erdkabel verwenden Sie zusätzlich mechanischen Schutz.
Nein, davon ist dringend abzuraten. Haushalts-Heißluftföns erreichen meist nur 60-80°C und heizen ungleichmäßig, was zu unvollständiger Schrumpfung führt. Feuerzeuge sind völlig ungeeignet, da sie über 300°C heiß werden und das Polymer zerstören oder verbrennen können. Zudem entstehen giftige Dämpfe. Verwenden Sie ausschließlich professionelle Heißluftgeräte mit Temperaturregelung (80-120°C) oder spezielle Schrumpfgeräte. Diese kosten ab 50€ und amortisieren sich schnell durch zuverlässige Ergebnisse. Notfalls können Sie in Einzelfällen heißes Wasser (95°C) für kleine Kappen verwenden, dies dauert aber 5-10 Minuten und ist unpraktisch.
