Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

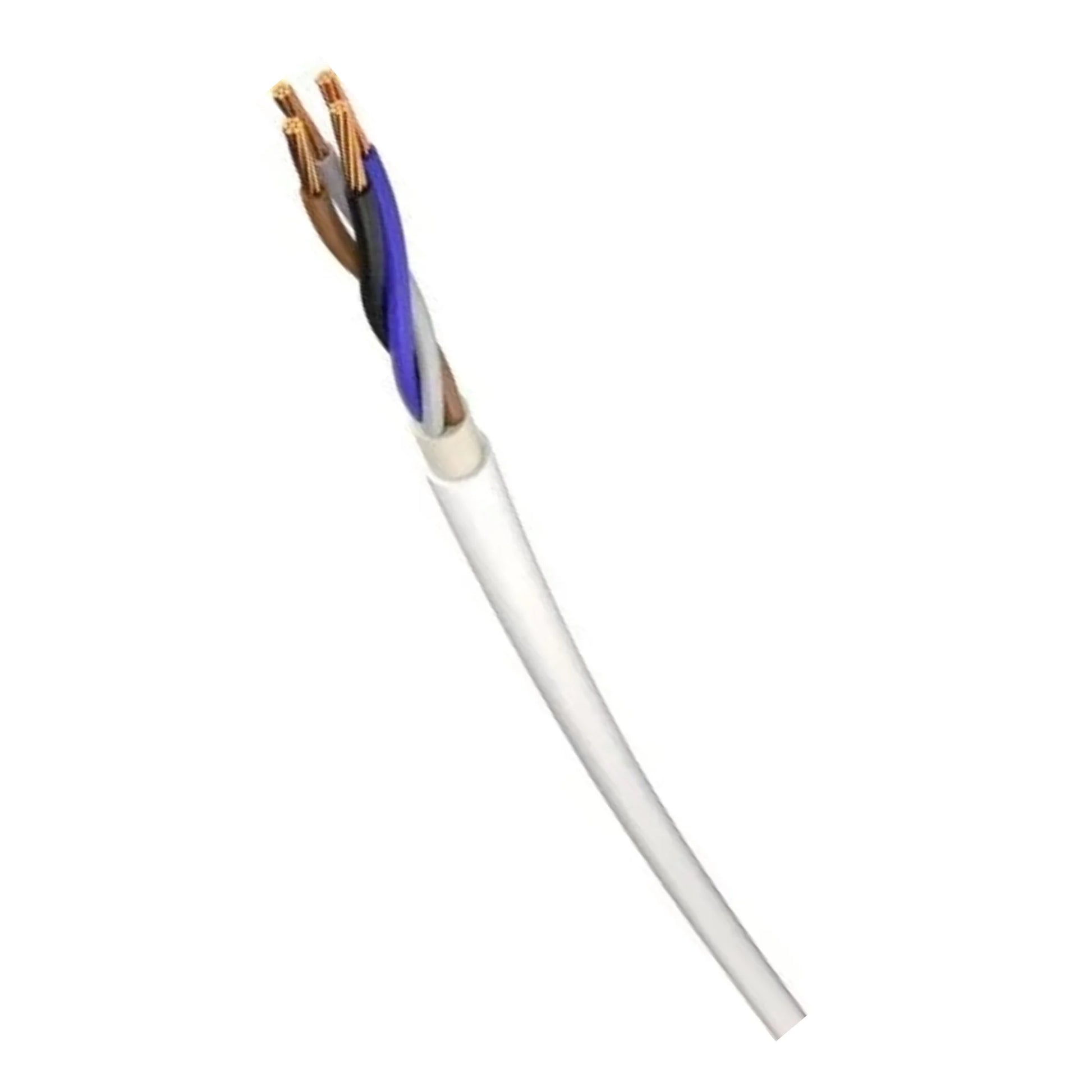

NYM - O von Diverse bei Kabelkaufhaus - - NYM-O 1x1,5 Eca Ri.100 - Mantelleitung NYM

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

NYM-O

Typ: Mantelleitung NYM

Artikelnummer: NYM-O 1x1,5 Eca Ri.100

€66,16 EUR

€66,16 EUR ~~€92,77 EUR~~

€0,66m

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (2900)

Anzahl Adern: 1

1 2 3 4

Leiternennquerschnitt (metrisch): 1.5 mm²

1.5 mm²

Verpackungsgröße: Ring 100 m

Ring 100 m Trommel 500 m

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Nutzen

Installationsleitung für die feste Verlegung im Gebäude mit robustem PVC-Mantel.
Ohne Schutzleiter (O) – ideal für Anwendungen, bei denen kein grün-gelber Leiter benötigt wird.
Gute Verlegeeigenschaften für eine schnelle und saubere Montage.
Zuverlässige elektrische Eigenschaften für Standard-Installationen in Wohn- und Zweckbauten.
Wirtschaftliche Standardleitung für die Gebäudeinstallation.

Anwendung

Für die feste Verlegung in trockenen, feuchten und nassen Räumen.
Zur Verlegung auf, in und unter Putz sowie in Mauerwerk und Beton (nicht für Schüttel-, Rüttel- oder Stampfbeton).
Geeignet für die Verdrahtung von Steckdosen-, Licht- und Geräteanschlüssen.
Typische Anwendungen: Wohnungsbau, Gewerbebau, Unterverteilungen, Installationszonen.
Nicht für direkte Erdverlegung und nicht für dauerhafte Außenbewitterung geeignet (nur mit geeigneten Schutzmaßnahmen).

Technische Kabeldaten

Leiter-Material = Kupfer
Leiternennquerschnitt = 1,5 mm²
Leiter-Klasse = Kl.1 = eindrähtig
Ader-Zahl = 1
Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
Ader-Kennzeichnung = Farbe
Mit Schutzleiter = nein
Zul. max. Leitertemperatur = 70 °C
Schirm = nein
Beidraht = nein
Schutzhülle = ohne
Bewehrung/Armierung = ohne
Mantelmaterial = Polyvinylchlorid (PVC)
Mantel-Farbe = grau
Raucharm nach IEC 61034-2 = nein
Brandverhaltensklasse nach EN 13501-6 = Eca
Außendurchmesser ca. = 5,4 mm
Zul. Kabelaußentemperatur bei Montage/Handling = 5..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung = -40..70 °C
Nennspannung U0 = 300 V
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 22 mm
Nennspannung U = 500 V
Gewicht = 40 kg/km
