Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

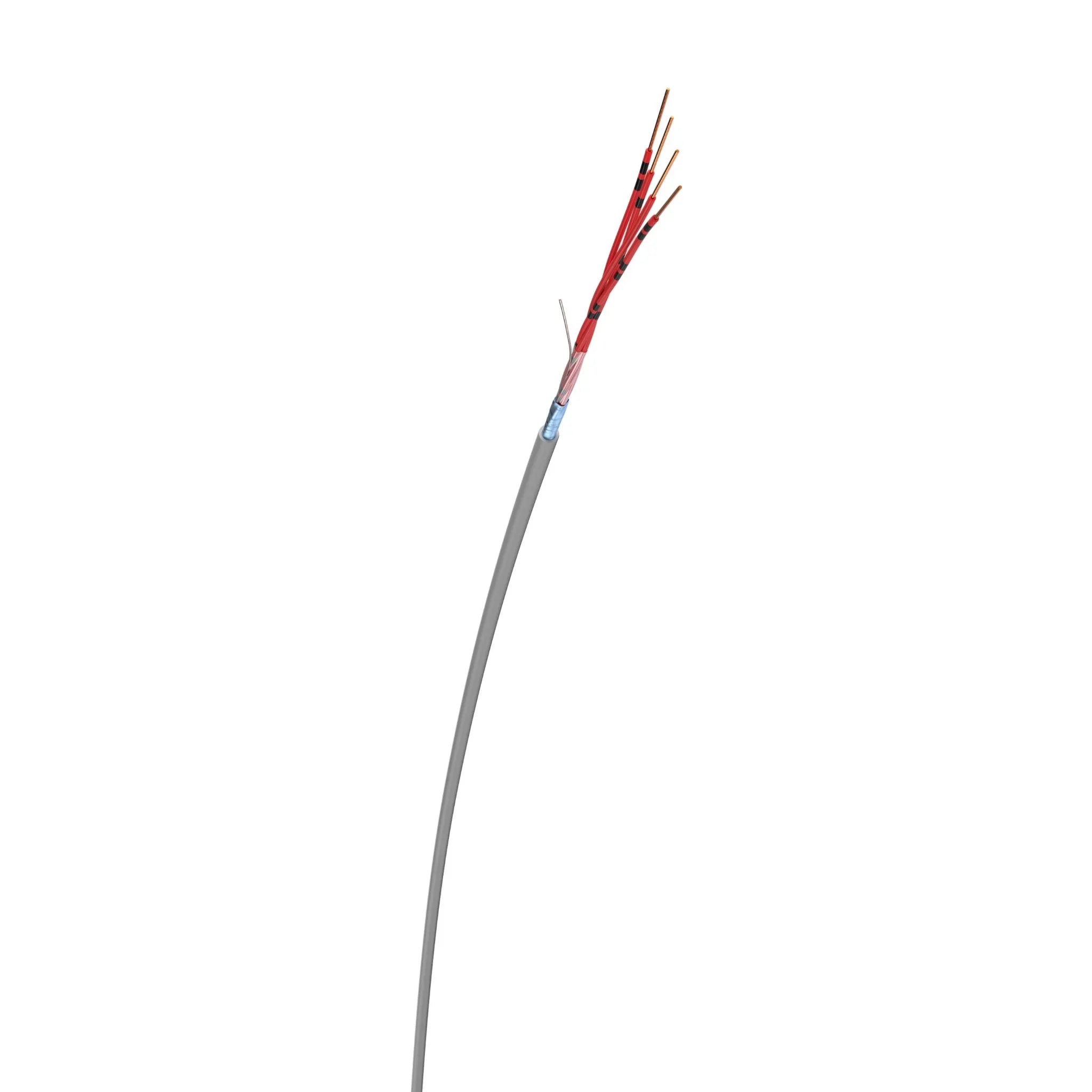

J-H(St)H halogenfreies Installationskabel mit statischem Schirm nach VDE 0815

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

J-H(St)H

Name: J-H(St)H
Brand: Diverse
Price: 4113.0 EUR
Availability: OutOfStock

Typ: Brandmeldekabel

Artikelnummer: JHSTH 2x2x0,6gr Eca Ri.100

€66,83 EUR

€66,83 EUR ~~€92,77 EUR~~

€0,67m

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (4900)

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Auf einen Blick

Das halogenfreie Installationskabel mit Schirm: Das J-H(St)H nach VDE 0815 überträgt Fernsprech-, Mess- und Signaldaten – mit verbessertem Brandverhalten und statischem Schirm gegen äußere elektrische Störfelder.

Warum dieses Produkt

Halogenfrei – gibt im Brandfall keine korrosiven Gase ab
Verbessertes Brandverhalten – der hohe Sauerstoffindex von Isolierung und Mantel verhindert die Brand-Weiterleitung
Geschirmt – statischer Schirm (St) schützt die Übertragungskreise gegen äußere elektrische Störfelder
Riesige Auswahl – 2x2 bis 100x2 Paare mit 0,6 oder 0,8 mm Leiterdurchmesser
Brandklasse wählbar – Varianten in Eca, Cca und B2ca (CPR-Klassifizierung)

Einsatzbereiche

Fernsprechübertragung sowie Mess- und Signalzwecke. Vorzugsweise für Fernmeldeinstallationen innerhalb von Gebäuden, in Sonderfällen auch im Freien unter Schutz gegen Sonneneinwirkung. Max. Betriebstemperatur 70 °C.

Technische Daten

Merkmal	Spezifikation
Typ	J-H(St)H
Norm	VDE 0815
Mantel/Isolierung	halogenfrei, hoher Sauerstoffindex
Schirm	statischer Schirm (St)
Max. Betriebstemperatur	70 °C
Aufbauten	2x2x0,6 mm², 2x2x0,8 mm², 4x2x0,6 mm², 4x2x0,8 mm², 6x2x0,6 mm², 6x2x0,8 mm², 10x2x0,6 mm², 10x2x0,8 mm², 20x2x0,6 mm², 20x2x0,8 mm², 30x2x0,6 mm², 30x2x0,8 mm², 40x2x0,6 mm², 40x2x0,8 mm², 50x2x0,6 mm², 50x2x0,8 mm², 100x2x0,6 mm², 100x2x0,8 mm²
Brandklassen (CPR)	Cca, Eca, B2ca
Gebinde (VPE)	Ring 100 m, 1 m, Ring 250 m, Trommel 500 m

Angaben gemäß Typkennzeichnung und den hinterlegten Artikeldaten. Herstellerspezifische Detailwerte (z. B. Außendurchmesser, Gewicht) ergänzen wir nach Vorliegen des Datenblatts.

Typbezeichnung erklärt

J = Installationskabel · H = halogenfreie Isolierung · (St) = statischer Schirm · H = halogenfreier Mantel.

Für wen ist dieses Produkt gemacht

Elektro- und Fernmeldetechniker in Zweckbauten, Brandmelde- und Signaltechnik-Errichter, überall dort, wo halogenfreie Verkabelung gefordert ist.

Lieferumfang & Verpackung

Als Ring mit 100 oder 250 m, Trommel 500 m oder Meterware je Variantenauswahl.

Technische Kabeldaten

Leiter-Oberfläche = blank
Leiterdurchmesser = 0,6 mm
Leiter-Klasse = Kl.1 = eindrähtig
Ader-Zahl = 4
Anzahl der Verseilelemente = 2
Verseilelement = Paare
Werkstoff der Aderisolation = sonstige
Ader-Kennzeichnung = Farbe + Ringe
Schirm über Verseilelement = ohne
Verseilung = Bündel
Schirm über Verseilung = Folie
Kabel längswasserdicht = nein
Kabel querwasserdicht = nein
Schutzmantel = ohne
Mantel-Farbe = grau
Brandverhalten nach EN 13501-6: Klasse = Eca
Außendurchmesser ca. = 7,5 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 60 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 75 mm
Zulässige Kabelaußentemperatur bei Montage/Handling = -5..50 °C
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -30..70 °C
Kategorie = ohne
Gewicht = 60 kg/km
