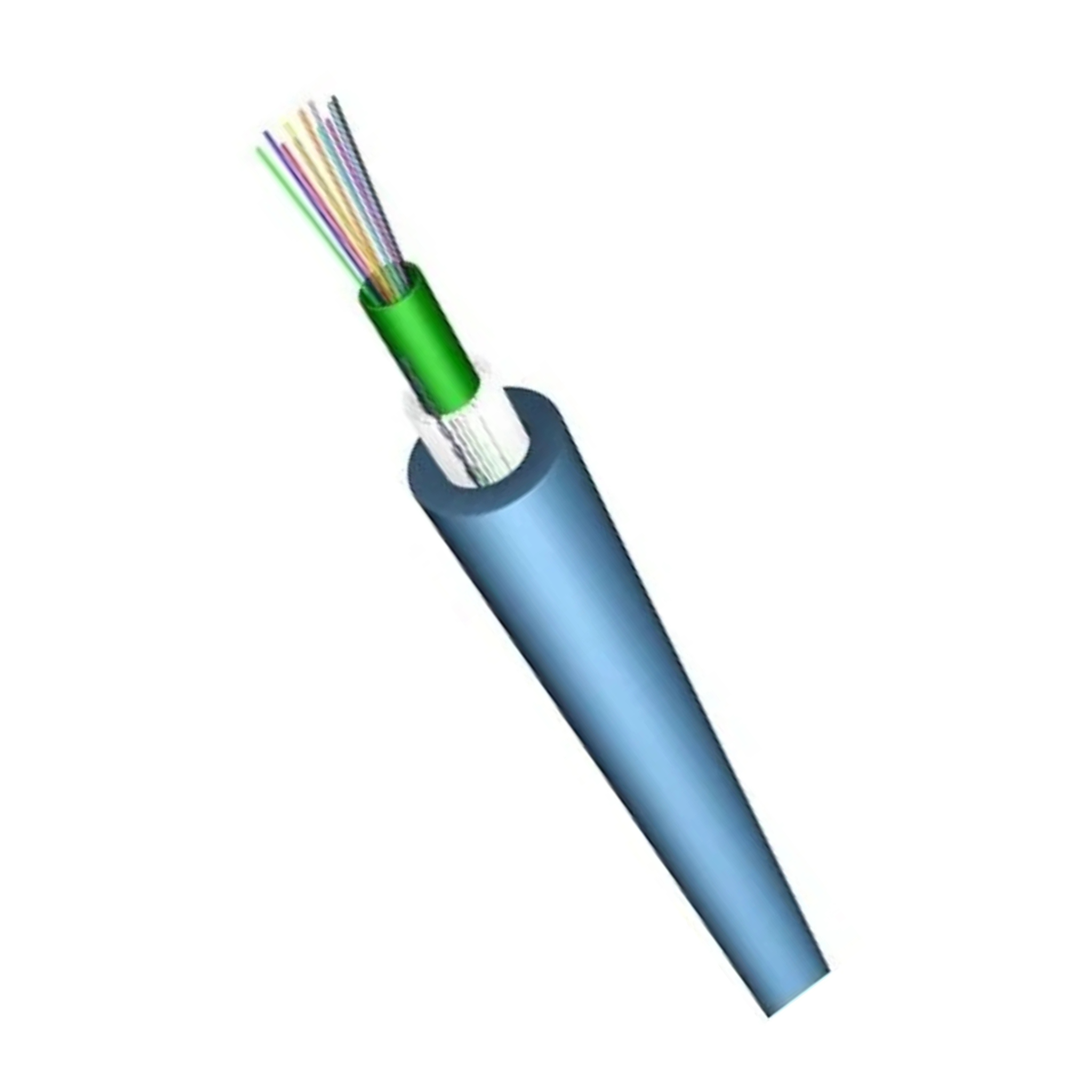

U-DQ(ZN)BH ZB

Typ: LWL Kabel

Artikelnummer: 60019165

EAN: 4065624015614

€1,18 EUR

€1,18 EUR ~~€1,98 EUR~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (188)

Anzahl der Fasern: 4

4 8 12 24

VPE & Glasfasertyp: 1 m; OM4

1 m; OM4 1 m; OM3 1 m; OS2

Brandverhaltensklasse nach EN 13501-6: Eca

Eca

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Nutzen

Leistungsstarkes LWL-Installationskabel mit 12 Multimode-OM4-Fasern für hohe Bandbreiten in der strukturierten Verkabelung.
Innen- und Außenbereich in einem Kabel: UV-beständig, längswasserdicht und metallfrei – dadurch vielseitig und langlebig einsetzbar.
Nagetierschutz unterstützt einen robusten Betrieb in anspruchsvollen Umgebungen und reduziert Ausfallrisiken bei Außeninstallationen.
Halogenfreier, flammwidriger Mantel mit Eurobrandklasse B2ca (s1a d1 a1) für erhöhte Anforderungen an das Brandverhalten in Gebäuden.
Zentrale, gelgefüllte Bündelader-Ausführung ermöglicht einen schlanken Kabelaufbau und schützt die Fasern zuverlässig bei der Verlegung.
Hohe Zugfestigkeit (bis 3,0 kN während der Verlegung) unterstützt eine sichere Installation auch bei längeren Strecken.

Anwendung

Für strukturierte Glasfaserverkabelungen in Gebäuden, z. B. als Backbone-/Steigbereichs- oder Etagenverkabelung mit erhöhten Brandschutzanforderungen.
Für Außenverkabelungen zwischen Gebäuden sowie auf dem Gelände, z. B. in Rohrsystemen, Kabeltrassen oder Schutzwegen.
Geeignet für direkte Erdverlegung (in entsprechendem Sandbett) sowie für die Verlegung im Rohr, wenn eine robuste, längswasserdichte Lösung benötigt wird.
Typisch für Campus-Netze, Industrie- und Infrastrukturanwendungen, bei denen Metallfreiheit, Nagetierschutz und UV-Beständigkeit gefragt sind.
Für Installationen mit engen Biegeradien und hoher Packungsdichte, bei denen ein kompakter, zentraler Kabelaufbau Vorteile bringt.

Technische Kabeldaten

Anzahl der Fasern = 4
Ader-Art = zentrale Bündelader
Faser-Anzahl je Ader = 4
Faserart = Multimode 50/125
Kategorie = OM4
Mit Zugentlastung = ja
Mit Nagetierschutz = ja
Mantelmaterial = sonstige
Spezifizierung Mantelmaterial = sonstige
Mantel-Farbe = blau
Kabel längswasserdicht = ja
Kabel querwasserdicht = nein
Kabel metallfrei = ja
Kabelgeometrie = rund
Raucharm nach IEC 61034-2 = ja
Brandverhaltensklasse nach EN 13501-6 = Eca
Rauchentwicklungsklasse nach EN 13501-6 = ohne
Abtropfverhaltensklasse nach EN 13501-6 = ohne
Säureentwicklungsklasse nach EN 13501-6 = ohne
Ölbeständig nach EN 60811-404 = nein
Chemisch beständig = nein
UV-beständig = ja
Außendurchmesser ca. = 7,5 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 146 mm
Max. Zugfestigkeit während der Verlegung = 3 kN
Geeignet zur Verlegung im Erdreich = ja
Einblasbar = nein
Gewicht = 55 kg/km
