Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

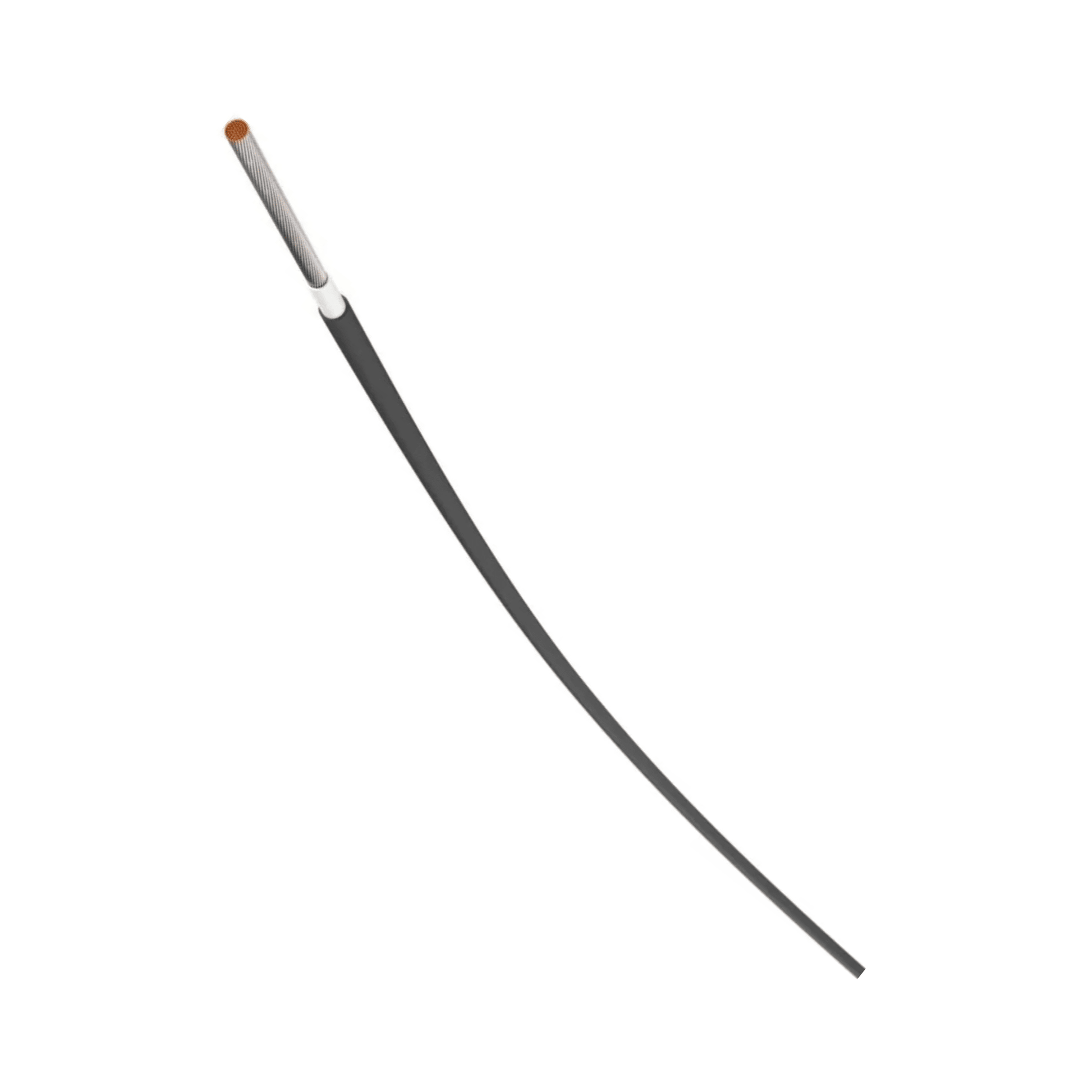

H1Z2Z2 - K von Diverse bei Kabelkaufhaus - - H1Z2Z2-K 10bl EN50618 Tr.500 - Solarkabel

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

H1Z2Z2-K

Typ: Solarkabel

Artikelnummer: H1Z2Z2-K 4bl EN50618 Tr.500

€630,63

€630,63 ~~€625,82~~

€1,26Meter

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

24h bis Lagerware Versand
30 Tage Rückgabe
VSK Frei ab 300€

Vor. Lieferzeit: 22.10. – 24.10.

Leiternennquerschnitt: 4 mm²

4 mm² 6 mm² 10 mm² 16 mm² 35 mm²

Aderfarbe: blau

blau rot schwarz

VPE: Trommel 500 m

Trommel 500 m

Kabelbeschreibung

Nutzen

Halogenfreies Solarkabel nach EN 50618 für eine sichere und langlebige DC-Verkabelung in Photovoltaik-Anlagen.
Für hohe Systemspannungen bis 1500 V ausgelegt und damit ideal für moderne PV-Strings und leistungsstarke Anlagenkonzepte.
Feindrähtige, verzinnte Kupferlitze sorgt für gute Leitfähigkeit, flexible Verarbeitung und zuverlässige Kontaktierung bei der Konfektion.
Robuster Leitungsaufbau unterstützt den Einsatz im Innen- und Außenbereich und ist für den frei beweglichen Einsatz sowie für feste Verlegung geeignet.
Die blaue Mantelfarbe erleichtert die eindeutige Zuordnung in der Installation, z.B. zur übersichtlichen Kennzeichnung von Leitungswegen und String-Verdrahtung.

Anwendung

Für die DC-Verdrahtung in Photovoltaik-Anlagen, z.B. zur Modul-, String- und Generatorverkabelung.
Zur Verbindung von PV-Modulen mit Stringboxen, DC-Verteilern und Wechselrichtern in Dach- und Freiflächenanlagen.
Für feste Verlegung im Innen- und Außenbereich, z.B. in Schutzrohren, Kabelkanälen oder auf Kabeltrassen (gemäß Verlegevorschriften).
Für Montage- und Servicearbeiten geeignet, wenn eine flexible Leitung für die PV-Verkabelung benötigt wird.
Typisch überall dort, wo witterungsbeanspruchte PV-Leitungen mit normgerechter Auslegung und hoher Betriebssicherheit gefordert sind.

Technische Kabeldaten

Leiter-Material = Kupfer
Leiter-Oberfläche = verzinnt
Leiternennquerschnitt = 4 mm²
Leiter-Klasse = Kl.5 = feindrähtig
Ader-Zahl = 1
Werkstoff der Aderisolation = sonstige
Spezifizierung Aderisolation = sonstige
Mit Schutzleiter = nein
Tragorgan = ohne
Mantelmaterial = sonstige
Spezifizierung Mantelmaterial = sonstige
Mantel-Farbe = blau
Kabelgeometrie = rund
Torsionsschutz = nein
Außendurchmesser ca. = 5,7 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 23 mm
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung = -40..90 °C
Nennspannung U0 = 1500 V
Nennspannung U = 1500 V
Gewicht = 60 kg/km
