Sammlung: Abisolierwerkzeug

Was ist ein Abisolierwerkzeug und wofür wird es verwendet?

Ein Abisolierwerkzeug ist ein spezialisiertes Werkzeug zum präzisen Entfernen der Isolierung von elektrischen Leitungen und Kabeln. Im Gegensatz zu herkömmlichen Seitenschneidern oder Messern arbeiten moderne Abisolierzangen mit einstellbaren Schneidkanten, die exakt auf den jeweiligen Leiterquerschnitt abgestimmt werden können. Dadurch wird vermieden, dass beim Abisolieren die darunterliegenden Kupferleiter beschädigt oder angeritzt werden – ein häufiges Problem bei unsachgemäßer Kabelbearbeitung, das zu Kontaktproblemen und erhöhten Übergangswiderständen führt.

Das Abisolieren ist ein grundlegender Arbeitsschritt bei nahezu allen elektrischen Installationen. Ob beim Anschluss von Schaltern, Steckdosen oder Verteilern – überall müssen Kabelenden von ihrer Isolation befreit werden, um sie mit Verbindungsklemmen, Kabelschuhen oder anderen Anschlusselementen zu verbinden. Professionelle Abisolierwerkzeuge garantieren dabei eine saubere, gratfreie Schnittkante mit einer Schnittgenauigkeit von ±0,1 mm, die für zuverlässige elektrische Verbindungen unerlässlich ist.

Unterschied zwischen Abisolieren und Abmanteln

Beim Abisolieren wird nur die äußere Isolierung der einzelnen Adern entfernt, während der Kupferleiter selbst unbeschädigt bleibt. Die typische Abisolierlänge beträgt je nach Anwendung zwischen 6 mm (für Federzugklemmen) und 15 mm (für Schraubklemmen). Beim Abmanteln hingegen wird die äußere Umhüllung eines mehradrigen Kabels entfernt, um Zugang zu den einzelnen isolierten Adern zu erhalten. Viele moderne Abisolierwerkzeuge beherrschen beide Funktionen und verfügen über spezielle Klingen zum Längstrennen von Kabelmänteln sowie präzise Schneidkanten für das eigentliche Abisolieren.

Anwendungsbereiche in der Elektroinstallation

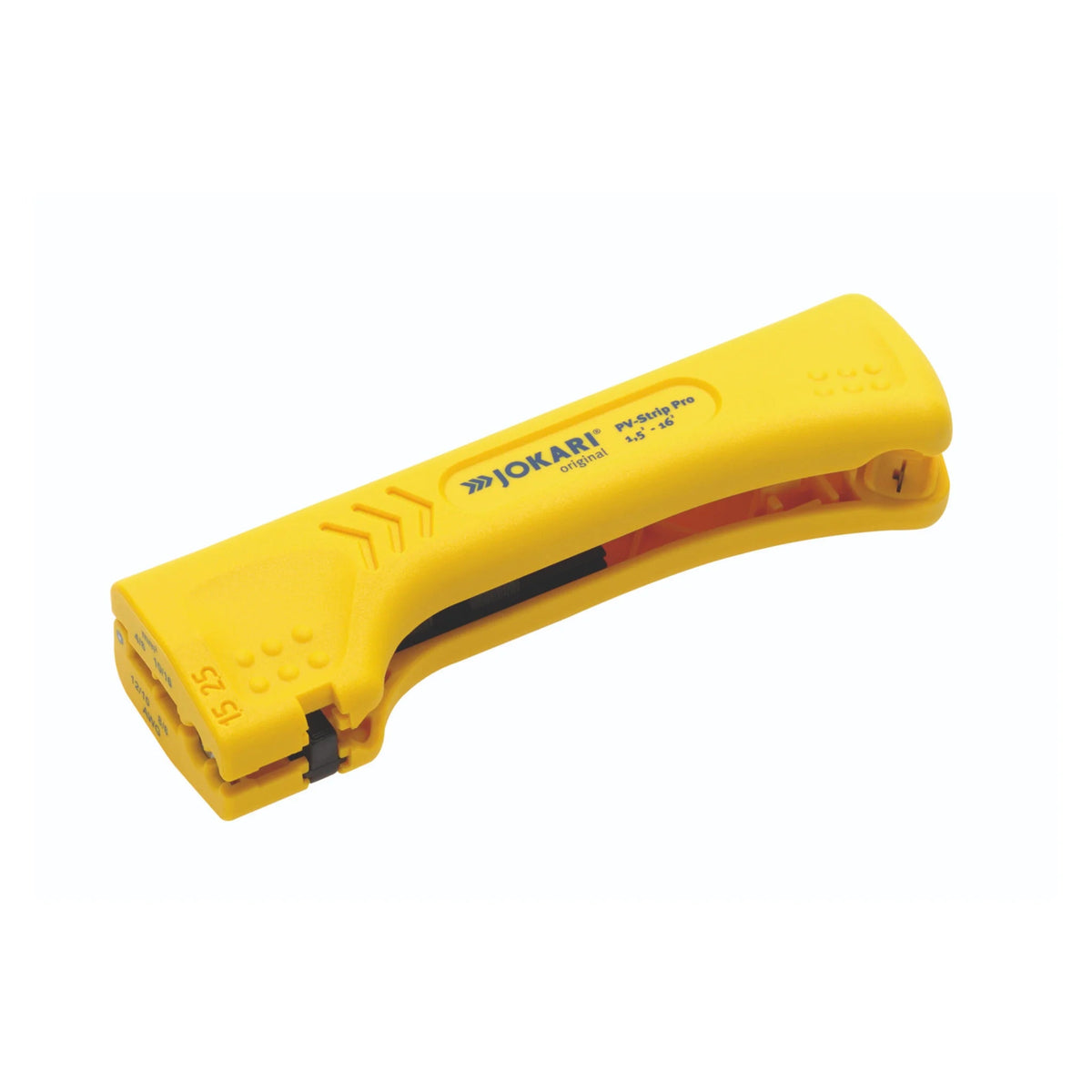

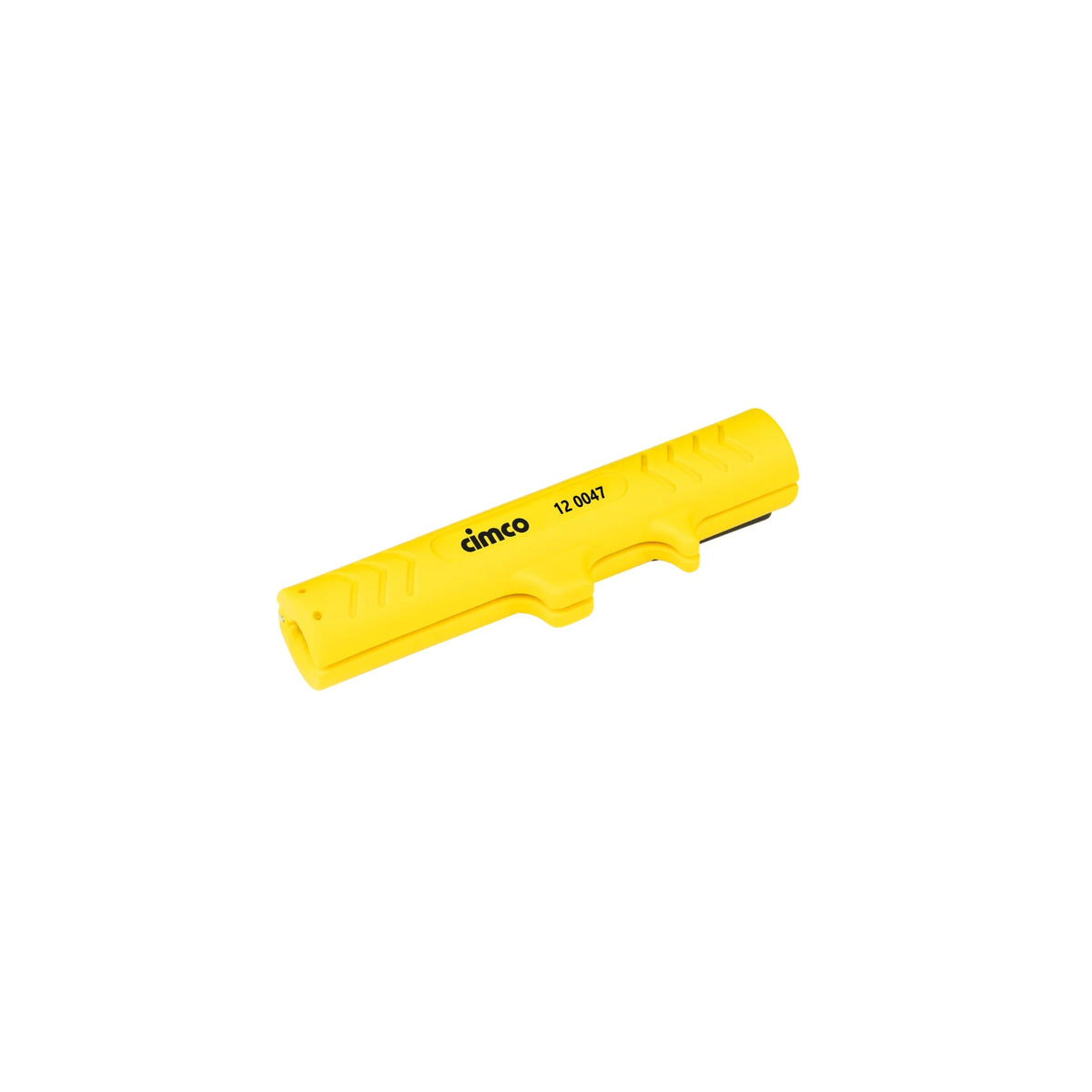

Abisolierwerkzeuge kommen in der Gebäudeinstallation, Industrieelektrik, Automotive-Bereich und bei der Fertigung elektronischer Geräte zum Einsatz. Besonders wichtig sind sie bei der Verarbeitung von NYM-Leitungen für Hausinstallationen, Datenkabeln für Netzwerktechnik und Steuerleitungen in der Automatisierungstechnik. In der Photovoltaik werden spezielle Abisolierer für DC-Kabel mit verstärkter UV-Isolierung benötigt, während in der Automotive-Technik Werkzeuge für dünne Signalleitungen ab 0,2 mm² Querschnitt erforderlich sind. Auch bei der Installation von LED-Beleuchtung sind präzise abisolierte Kabelenden für sichere und dauerhafte Verbindungen entscheidend.

Arten von Abisolierwerkzeugen im Überblick

Manuelle Abisolierzangen vs. automatische Abisolierzangen

Manuelle Abisolierzangen bieten maximale Kontrolle und Präzision durch stufenlose Einstellung der Schnitttiefe. Der Benutzer stellt den gewünschten Querschnitt über eine Mikrometer-Skala ein und führt den Abisoliervorgang durch kontrolliertes Zusammendrücken der Zange aus. Diese Werkzeuge eignen sich besonders für dickere Leiter ab 2,5 mm² und Situationen, wo unterschiedliche Abisolierlängen zwischen 6 und 25 mm benötigt werden. Die KNIPEX ErgoStrip beispielsweise verfügt über eine Mikro-Einstellung mit 0,1 mm Genauigkeit, die auch bei härtesten Isoliermaterialien wie vernetztem Polyethylen oder Teflon präzise Ergebnisse liefert.

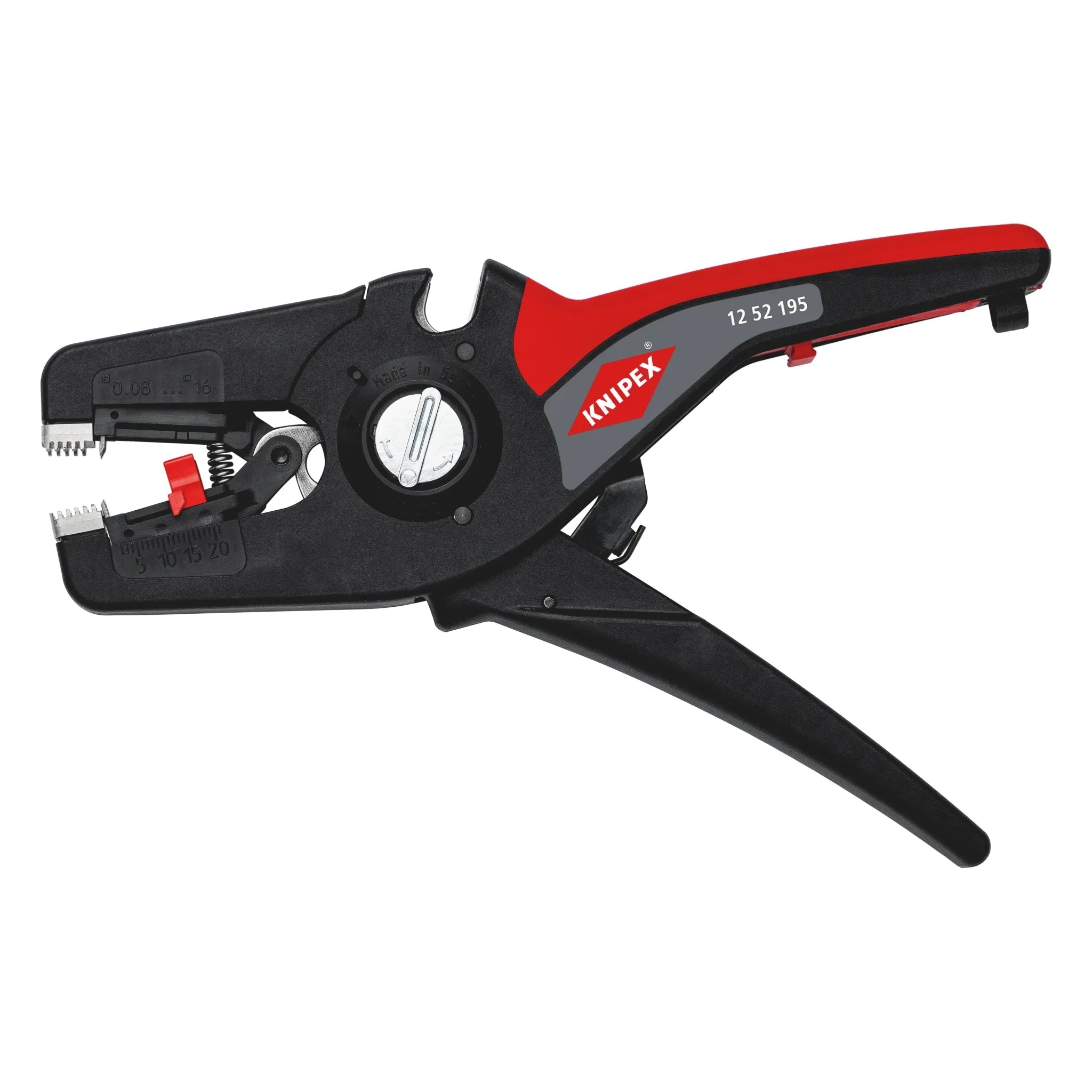

Automatische Abisolierzangen hingegen passen sich selbstständig an den Leiterquerschnitt an und ziehen die Isolierung in einem Zug ab. Sie arbeiten bis zu 3x schneller als manuelle Modelle und eignen sich ideal für Serienarbeiten mit gleichartigen Leitern. Modelle wie die Jokari Secura erkennen automatisch den Querschnitt über Drucksensoren und justieren die Schnitttiefe entsprechend nach. Dabei wird eine konstante Abisolierlänge von 10-12 mm erzielt, was für die meisten Klemmsysteme optimal ist.

Spezialisierte Werkzeuge für verschiedene Kabeltypen

Für Koaxialkabel werden spezielle Abisolierer mit gestuften Schneidkanten benötigt, da diese Kabel einen komplexen Aufbau mit Innenleiter, Dielektrikum, Abschirmung und Außenmantel haben. Ein einziger Arbeitsgang erstellt dabei die unterschiedlichen Abisolierlängen: 15 mm für F-Stecker, 9 mm für BNC-Stecker oder 12 mm für N-Stecker. Hochwertige Koaxial-Abisolierer wie die WEICON Coax-Serie schaffen saubere Schnitte ohne Beschädigung des empfindlichen Abschirmgeflechts.

Datenkabel und Netzwerkleitungen erfordern besonders schonende Behandlung, da die verdrillten Adernpaare (Twisted Pair) nicht beschädigt werden dürfen. Bereits eine Entdrillungslänge über 13 mm kann bei Cat 6 Kabeln zu messbaren Signalverlusten führen. Spezialwerkzeuge für Cat 7 und Cat 8 Kabel berücksichtigen die empfindliche Folienschirmung und die exakten Längenanforderungen für RJ45-Stecker mit Zugentlastung.

Universelle Abisolierwerkzeuge vs. kabelspezifische Lösungen

Universelle Abisolierzangen decken einen breiten Querschnittsbereich von 0,5 bis 6 mm² ab und eignen sich für etwa 80% aller Installationsarbeiten mit NYM-O und NYM-J Leitungen verschiedener Querschnitte. Sie sind die erste Wahl für Elektroinstallationen mit Standard-Hausinstallationskabeln und bieten das beste Preis-Leistungs-Verhältnis für Allround-Einsätze.

Kabelspezifische Werkzeuge hingegen sind auf bestimmte Kabeltypen optimiert und liefern in ihrem Einsatzbereich perfekte Ergebnisse bei 30-50% höherer Arbeitsgeschwindigkeit, sind aber weniger vielseitig einsetzbar. Für Spezialbereiche wie Netzwerktechnik, Koaxialverkabelung oder Automotive-Elektronik sind sie jedoch unverzichtbar.

Die wichtigsten Hersteller und ihre Besonderheiten

KNIPEX ErgoStrip und PreciStrip Serie

KNIPEX steht für deutsche Präzision und Langlebigkeit bei Abisolierwerkzeugen. Die ErgoStrip-Serie (Modelle 13 62 bis 13 66) zeichnet sich durch ergonomische Griffe und eine Mikro-Einstellung mit 0,1 mm Genauigkeit aus, die auch bei härtesten Isoliermaterialien wie Teflon (PTFE) oder vernetztem Polyethylen (VPE) zuverlässig funktioniert. Die Schneidklingen aus gehärtetem Werkzeugstahl behalten auch nach über 10.000 Abisoliervorgängen ihre Schärfe.

Die PreciStrip-Modelle (13 72 Serie) bieten eine noch feinere Graduierung für Feindrähte von 0,2 bis 2 mm² und empfindliche Leiter in der Elektronikfertigung. Besonders die KNIPEX StriCut (13 66 180) mit integriertem Seitenschneider kombiniert Abisolieren und Ablängen in einem Werkzeug und spart damit bis zu 40% Arbeitszeit bei der täglichen Elektroinstallation.

Jokari Secura und Allrounder Modelle

Jokari hat sich auf automatische und semi-automatische Abisolierlösungen spezialisiert. Die Secura-Serie (Modelle 30120, 30135) besticht durch ihre patentierte Selbsteinstellung über Drucksensoren und den integrierten Verletzungsschutz. Das Werkzeug erkennt automatisch über Mikroschalter, ob ein Leiter eingelegt ist, und verhindert ein Zuklappen ohne Material – ein wichtiges Sicherheitsfeature bei Serienarbeiten.

Die Allrounder-Modelle von Jokari (Serie 40000) sind echte Multitalente und kombinieren Abisolieren, Crimpen von Aderendhülsen bis 1,5 mm² und Schneiden in einem Werkzeug. Besonders praktisch für Servicetechniker, die mit wenig Werkzeug viele verschiedene Aufgaben erledigen müssen. Die integrierte Crimpzange schafft normgerechte Verbindungen nach DIN 46228.

WEICON Werkzeuge für verschiedene Durchmesser

WEICON bietet besonders bei größeren Kabeldurchmessern von 10 bis 28 mm und Spezialkabeln überzeugende Lösungen. Die rotierenden Kabelentmanteler der Serie 51000 eignen sich ideal für Steuerleitungen und mehradrige Kabel in der Automatisierungstechnik. Die präzise Schnitttiefeneinstellung über Rändelschrauben mit 0,5 mm Teilung verhindert Beschädigungen der darunterliegenden Aderisolierung selbst bei komplexen Kabelaufbauten mit Schirmung und Füllmaterial.

Kaufberatung: Das richtige Abisolierwerkzeug finden

Die Auswahl des passenden Abisolierwerkzeugs hängt maßgeblich von den zu bearbeitenden Kabeln ab. Für Standardinstallationen mit NYM-Leitungen von 1,5 bis 6 mm² ist eine manuelle Abisolierzange mit Mikrometer-Einstellung die beste Wahl. Wer häufig dünnere Adern unter 2,5 mm² bearbeitet, profitiert von einer automatischen Abisolierzange, die bis zu 200 Kabel pro Stunde verarbeiten kann.

Bei der Netzwerktechnik sollten Sie zu spezialisierten Tools für LAN-Kabel greifen, die die empfindlichen Twisted-Pair-Strukturen nicht beschädigen. Ein unsachgemäß abisoliertes Cat 6A Kabel kann seine Übertragungsrate von 10 Gbit/s auf unter 1 Gbit/s reduzieren. Für Koaxialkabel in SAT-Anlagen oder Antennenanlagen sind mehrstufige Abisolierer unerlässlich.

Auswahlkriterien nach Kabeltyp und Querschnitt

Für Installationsleitungen wie NYM-J oder Aderleitungen H07V-K empfiehlt sich ein Querschnittsbereich von 0,5 bis 6 mm². Die häufigsten Querschnitte in der Hausinstallation sind 1,5 mm² (Licht), 2,5 mm² (Steckdosen) und 4/6 mm² (Herd/Backofen). Steuerleitungen und Signalkabel erfordern oft feinere Abstufungen im Bereich 0,2 bis 2,5 mm² mit Abstufungen von 0,1 mm². Bei Erdkabeln oder Starkstromkabeln werden Tools für größere Querschnitte bis 25 mm² benötigt, die entsprechend höhere Abziehkräfte aufbringen können.

Die Isoliermaterial-Härte spielt ebenfalls eine entscheidende Rolle: Weiche PVC-Isolierungen (Shore-Härte 80-90) lassen sich mit 15-20 N Kraft abisolieren, während harte PE- oder Teflon-Isolierungen (Shore-Härte 95-100) bis zu 50 N erfordern. Letztere benötigen schärfere Schneidkanten aus gehärtetem Werkzeugstahl und eine präzisere Kraftübertragung über Hebelwirkung.

Ergonomie und Sicherheitsaspekte

Bei häufiger Nutzung sind ergonomische Aspekte entscheidend für die Gesundheit und Arbeitseffizienz. Zweikomponenten-Griffe mit rutschfesten TPE-Oberflächen reduzieren die Hand-Ermüdung um bis zu 40% gegenüber harten Kunststoffgriffen. Die Kraftübersetzung sollte so ausgelegt sein, dass auch 6 mm² Leiter ohne übermäßigen Kraftaufwand (unter 30 N) bearbeitet werden können.

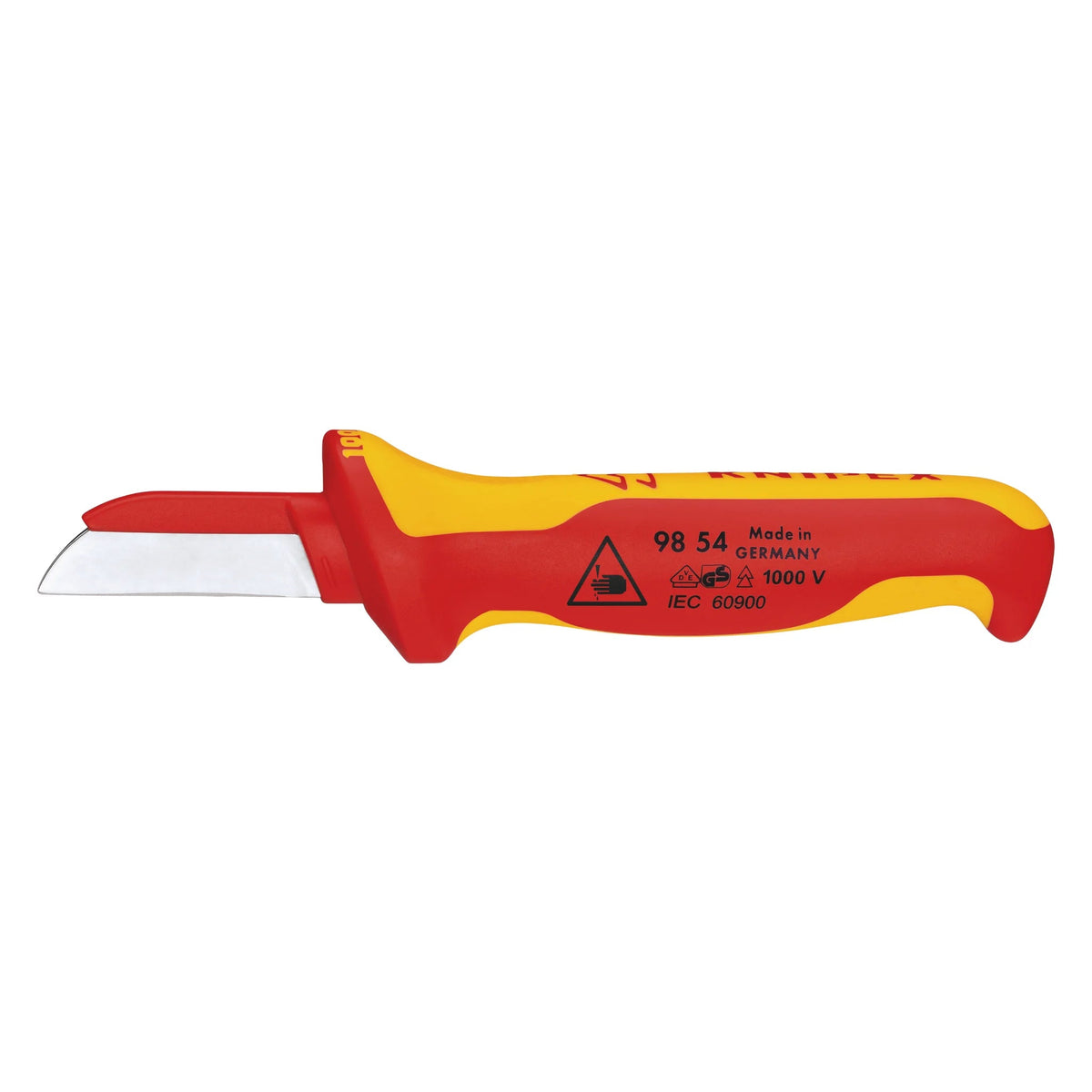

Sicherheitstechnisch wichtig sind VDE-geprüfte Werkzeuge nach DIN EN IEC 60900 für Arbeiten an spannungsführenden Anlagen bis 1000 V AC. Diese Werkzeuge durchlaufen einen 10.000 V Prüfspannungstest und sind durch das VDE-GS-Zeichen gekennzeichnet. Ein Verletzungsschutz mit Fingermulden verhindert das Abrutschen der Finger in den Schneidbereich und reduziert das Verletzungsrisiko um 90%.

Häufige Anwendungen und Praxistipps

Stromkabel und NYM-Leitungen abisolieren

Bei NYM-Leitungen für die Hausinstallation ist zunächst der Außenmantel zu entfernen, bevor die einzelnen Adern abisoliert werden. Moderne Abisolierzangen verfügen über eine spezielle Klinge zum Längsaufschneiden des Mantels. Die optimale Mantellänge beträgt 8-10 cm für Verteilerdosen und 15-20 cm für Schaltschränke. Die Abisolierlänge der einzelnen Adern richtet sich nach dem verwendeten Verbindungsmittel: Bei WAGO-Klemmen sind 10-11 mm optimal, bei Schraubklemmen 12-15 mm, bei Federzugklemmen nur 8-9 mm.

Wichtig ist eine gratfreie Schnittkante mit gleichmäßiger Kupferoberfläche, die sauberen Kontakt in der Klemme gewährleistet. Ausgefranste oder angeritzte Leiter können den Übergangswiderstand um das 3-5fache erhöhen und zu Erwärmung oder sogar Kabelbruch führen. Qualitätswerkzeuge von KNIPEX oder Jokari gewährleisten diese sauberen Schnitte selbst bei härtesten Isoliermaterialien durch gehärtete Schneidkanten und präzise Führung.

Netzwerkkabel und Datenleitungen bearbeiten

Bei der Konfektionierung von Patchkabeln ist besondere Sorgfalt gefragt, da bereits kleine Fehler die Übertragungsqualität drastisch verschlechtern können. Die Twisted-Pair-Struktur darf maximal 13 mm (bei Cat 5e) bzw. 8 mm (bei Cat 6A/Cat 7) entdrillt werden, da sonst Übersprecheffekte (Near End Crosstalk) auftreten. Spezielle Abisolierer für Datenleitungen berücksichtigen dies durch rotierende Messer, die den Außenmantel kreisförmig durchtrennen, ohne die Adernpaare zu beschädigen.

Die Abisolierlänge bei RJ45-Steckern beträgt standardmäßig 12-13 mm für ungeschirmte (UTP) und 15 mm für geschirmte Kabel (S/FTP). Die einzelnen Adernpaare werden dabei nicht einzeln abisoliert, sondern bleiben bis kurz vor dem Stecker verdrillt. Erst in der Crimpzange werden die Kontakte durch die 0,5 mm dicke Aderisolierung gedrückt und stellen die elektrische Verbindung her.

Koaxialkabel und Antennenkabel abmanteln

Koaxialkabel für SAT-Anlagen oder Antennenanschlüsse erfordern spezielle mehrstufige Abisolierer, die in einem Arbeitsgang drei verschiedene Schnittebenen erstellen. Diese erstellen die verschiedenen Abisolierlängen je nach Steckertyp: F-Stecker benötigen 15 mm Außenmantel, 10 mm Abschirmung und 5 mm Dielektrikum; BNC-Stecker 9 mm, 6 mm und 2 mm; N-Stecker 12 mm, 8 mm und 3 mm. Die exakten Maße sind kritisch für die Impedanzanpassung von 75 Ω (SAT) bzw. 50 Ω (Antenne).

Bei der Bearbeitung ist darauf zu achten, dass die Abschirmung nicht beschädigt wird, da sonst Signalverluste von bis zu 10 dB auftreten können. Ausgefranste Abschirmgeflechte können zu Signalstörungen oder sogar Kurzschlüssen zwischen Innen- und Außenleiter führen. Hochwertige Koaxial-Abisolierer schneiden sauber durch alle Schichten ohne die empfindliche Abschirmung zu beschädigen und gewährleisten eine Schirmdämpfung über 90 dB.
