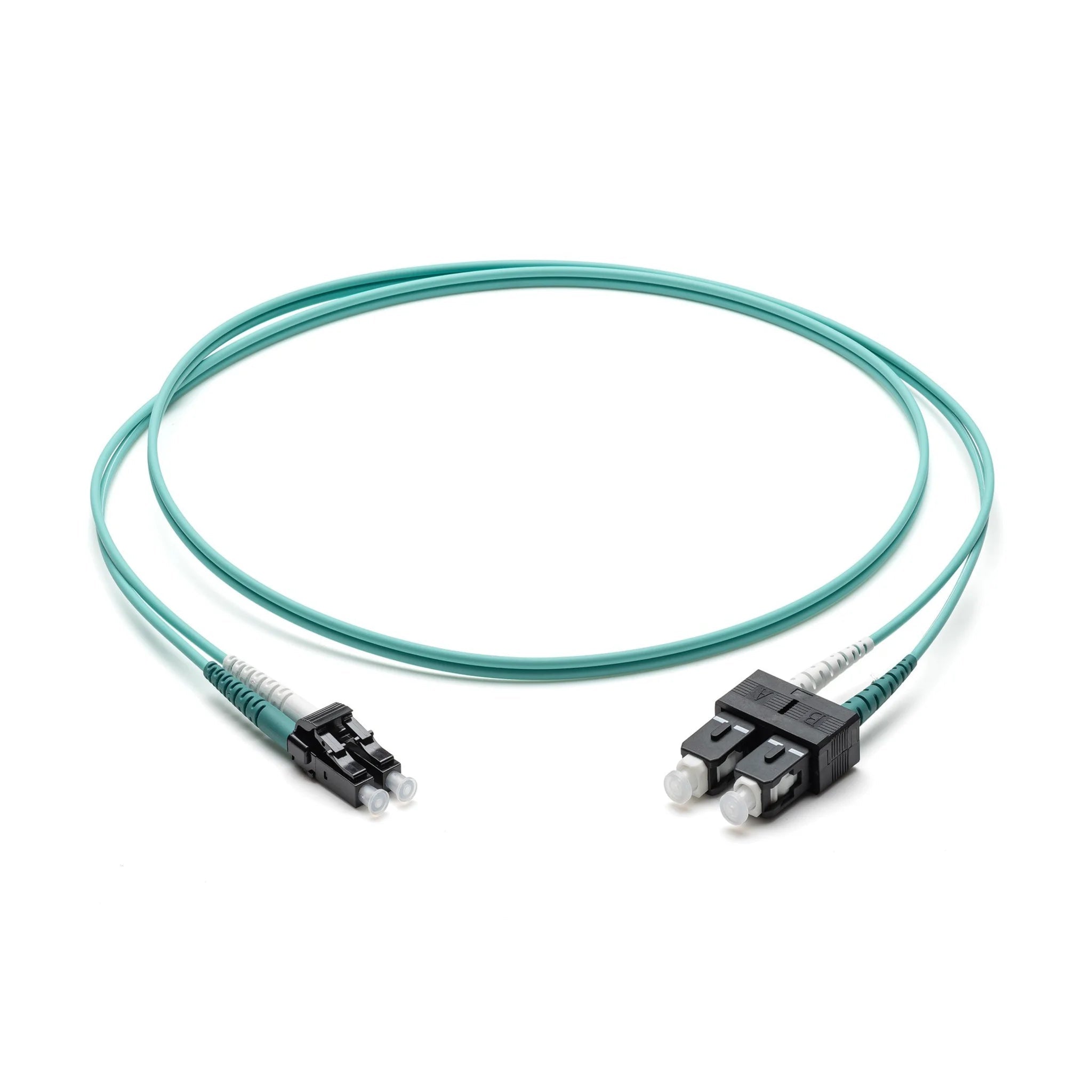

LWL Patchkabel LC/SC

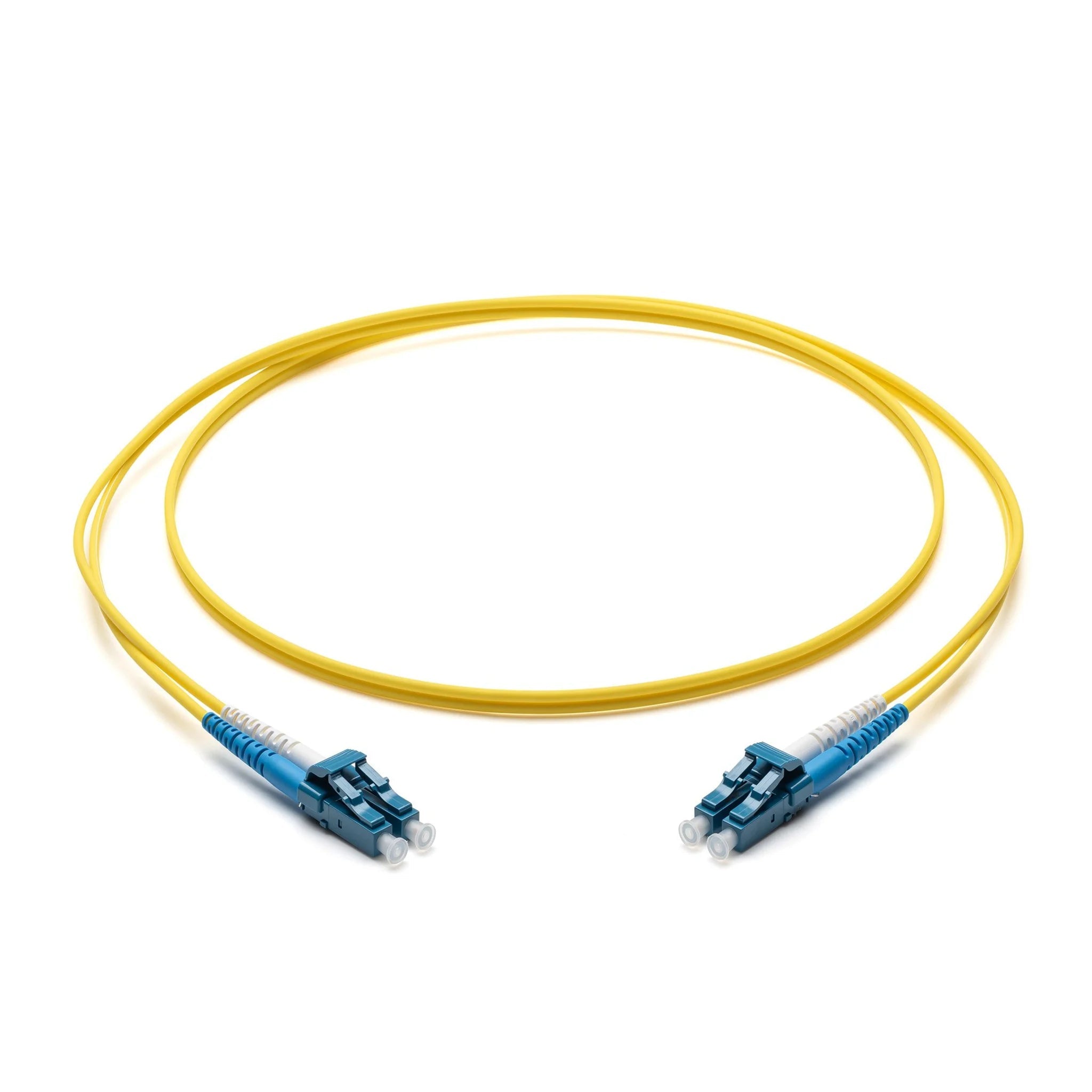

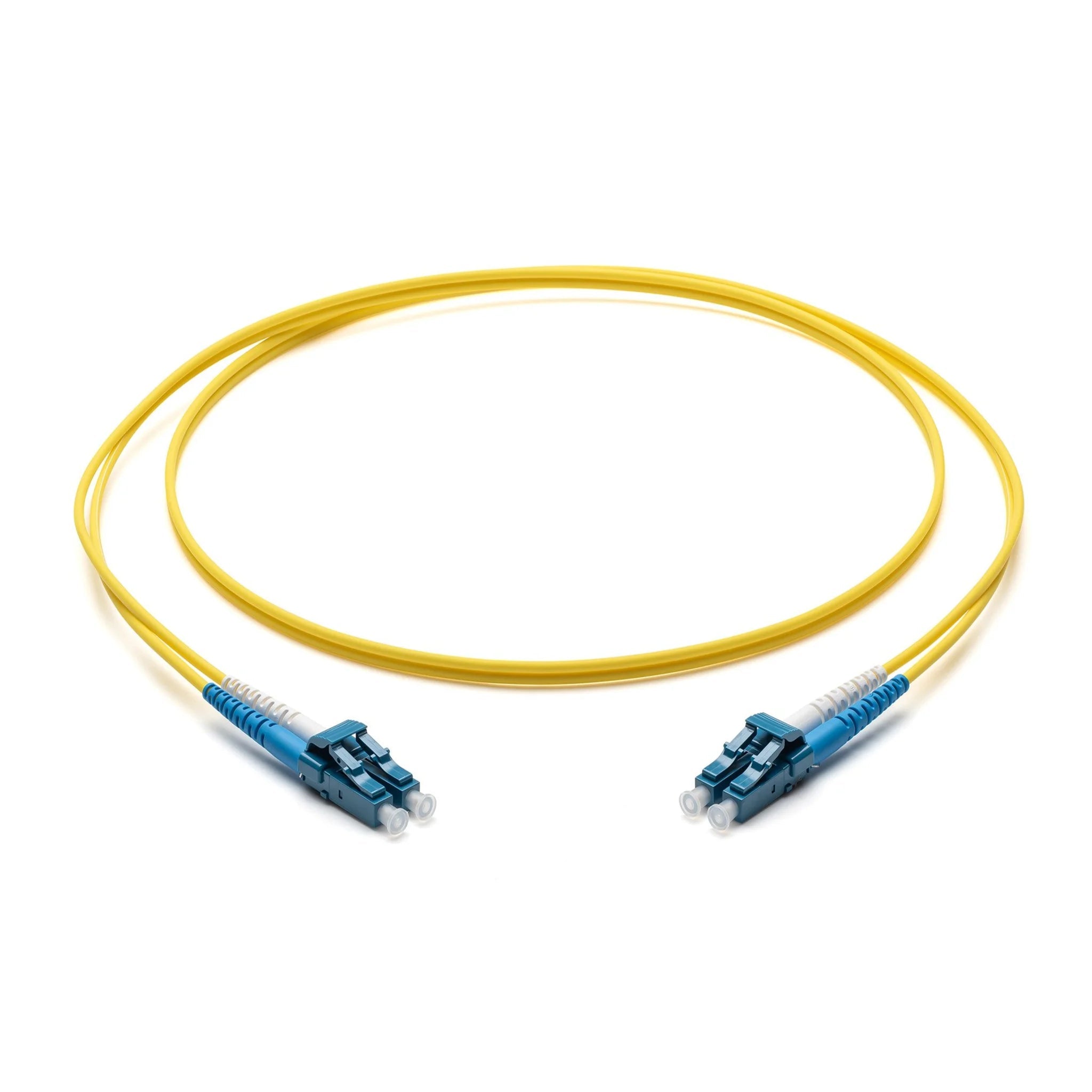

LWL Patchkabel LC/LC

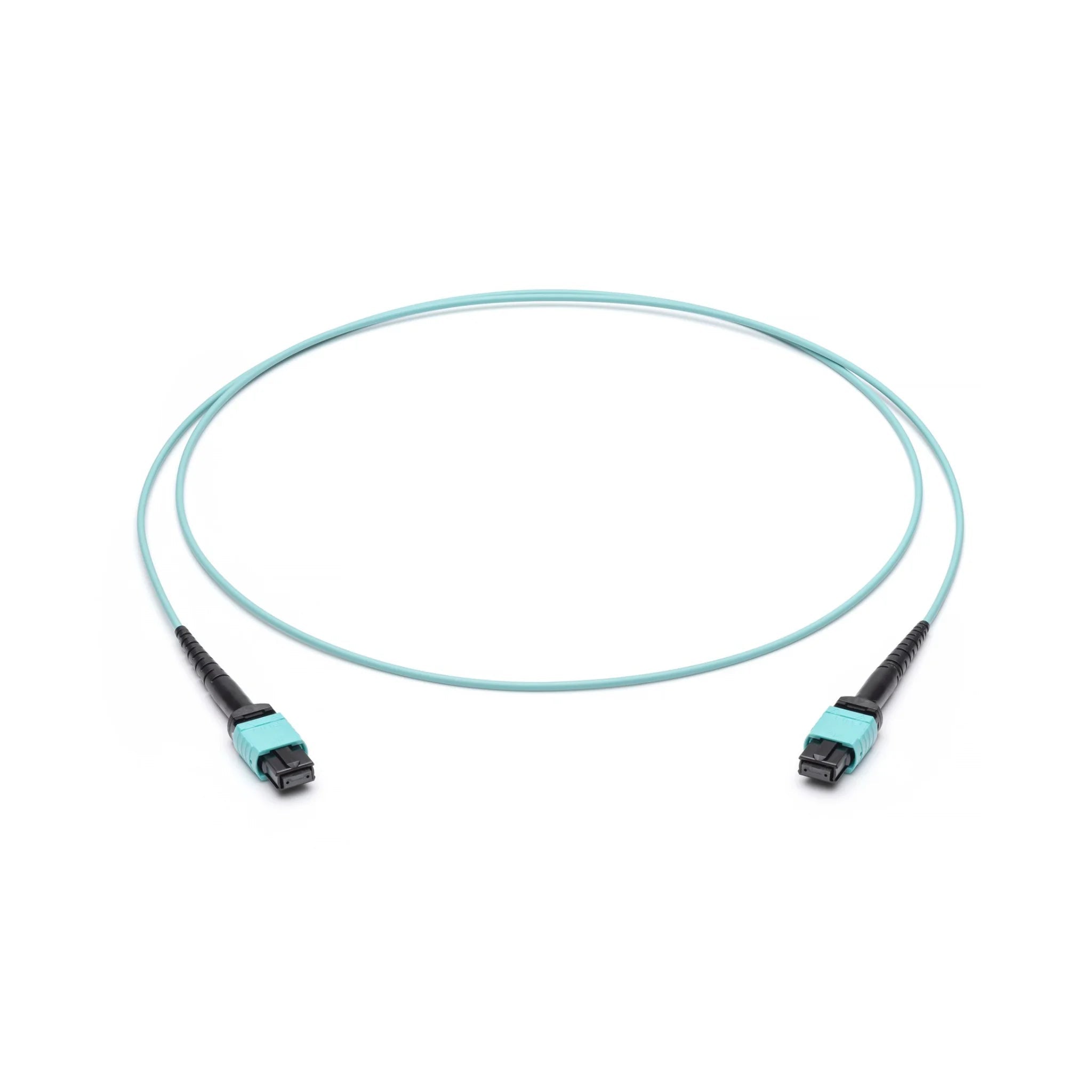

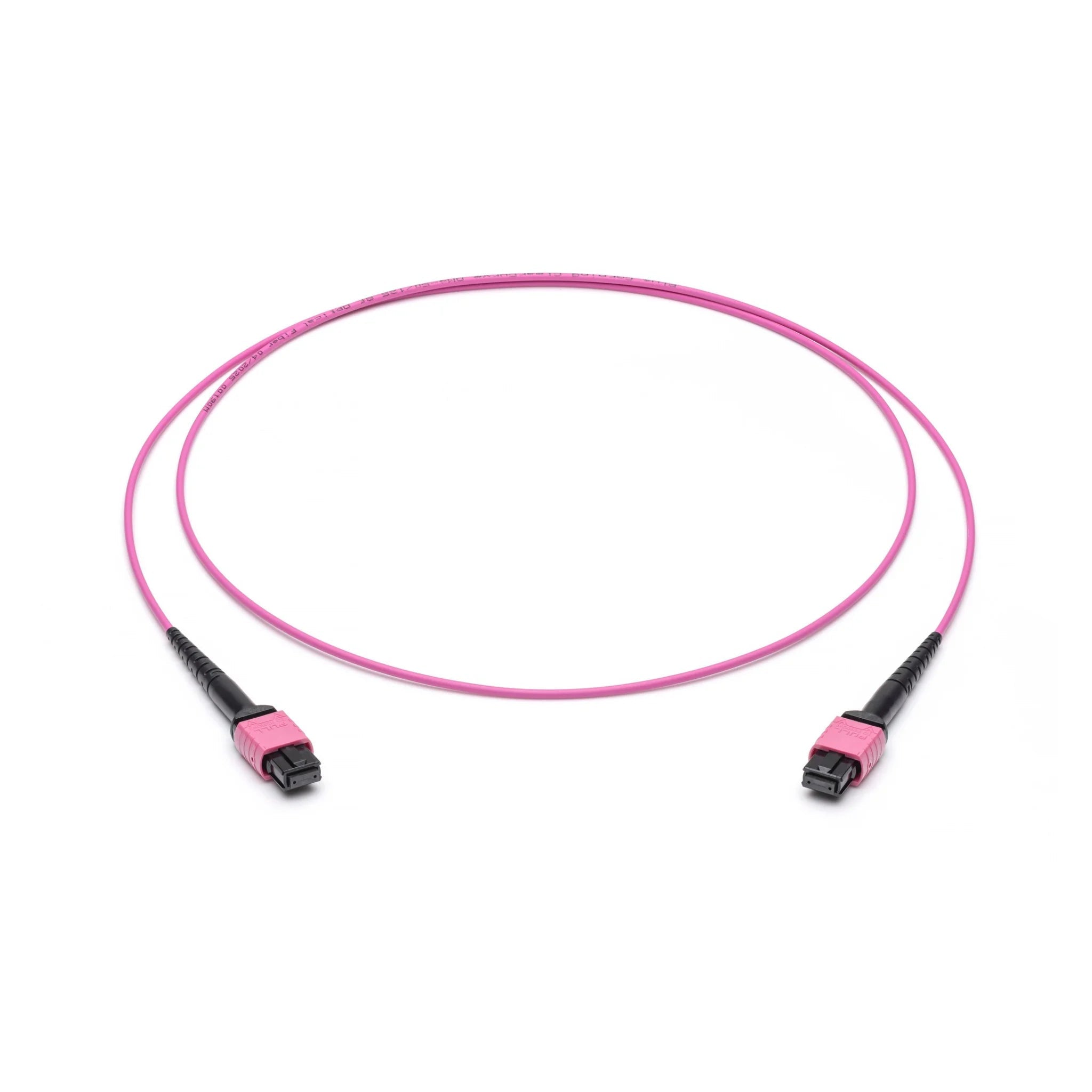

LWL Patchkabel 8F BU/BU

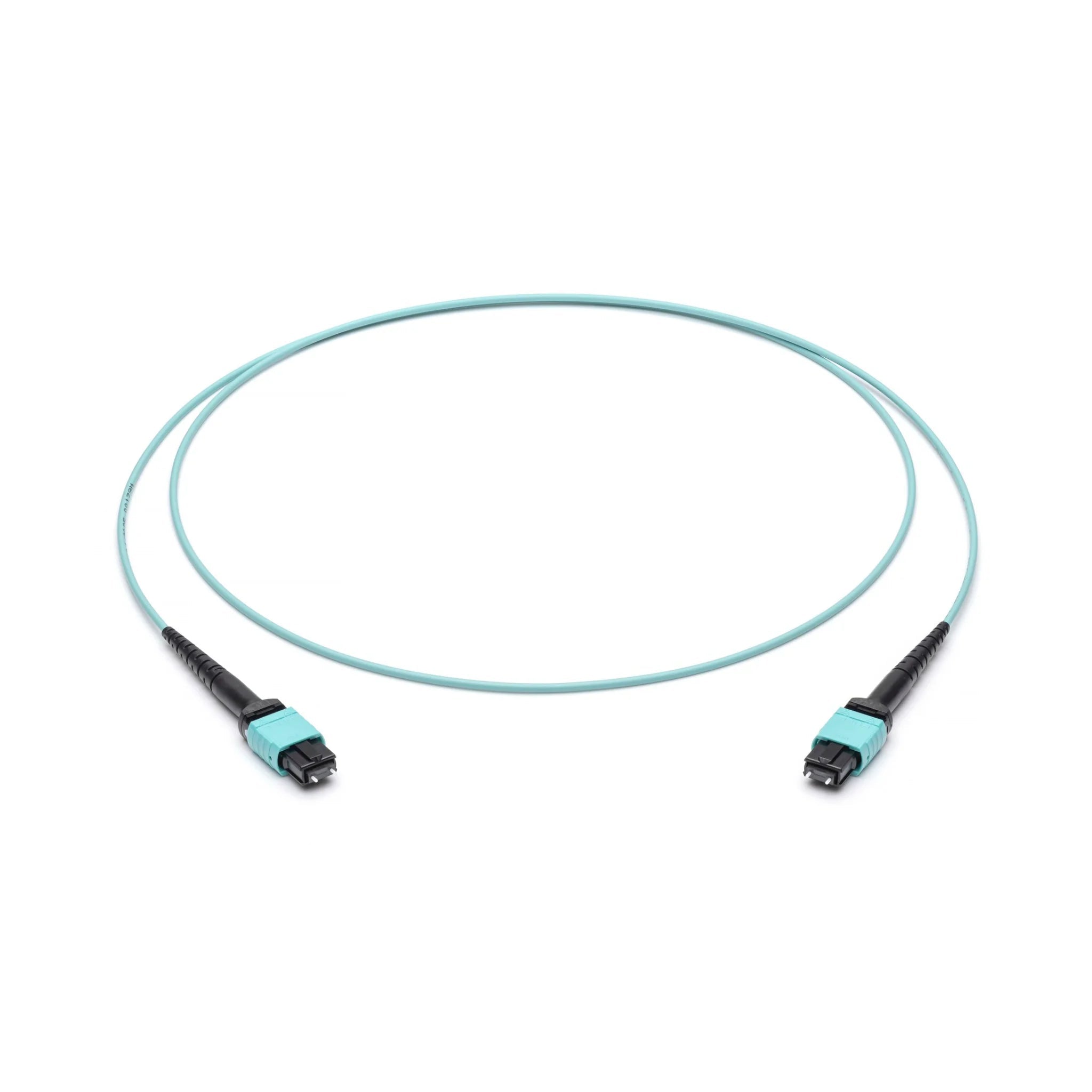

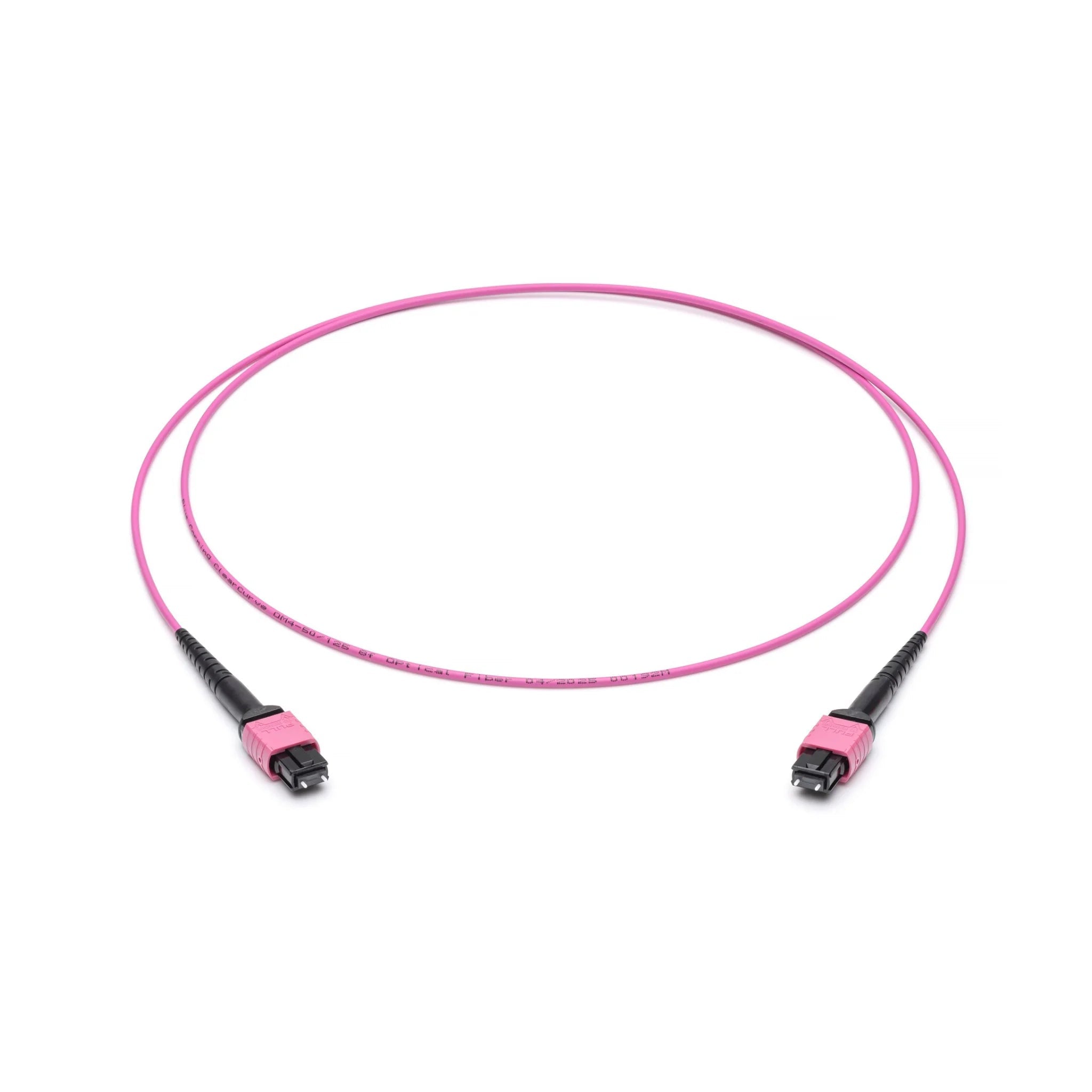

LWL Patchkabel 12F ST/ST

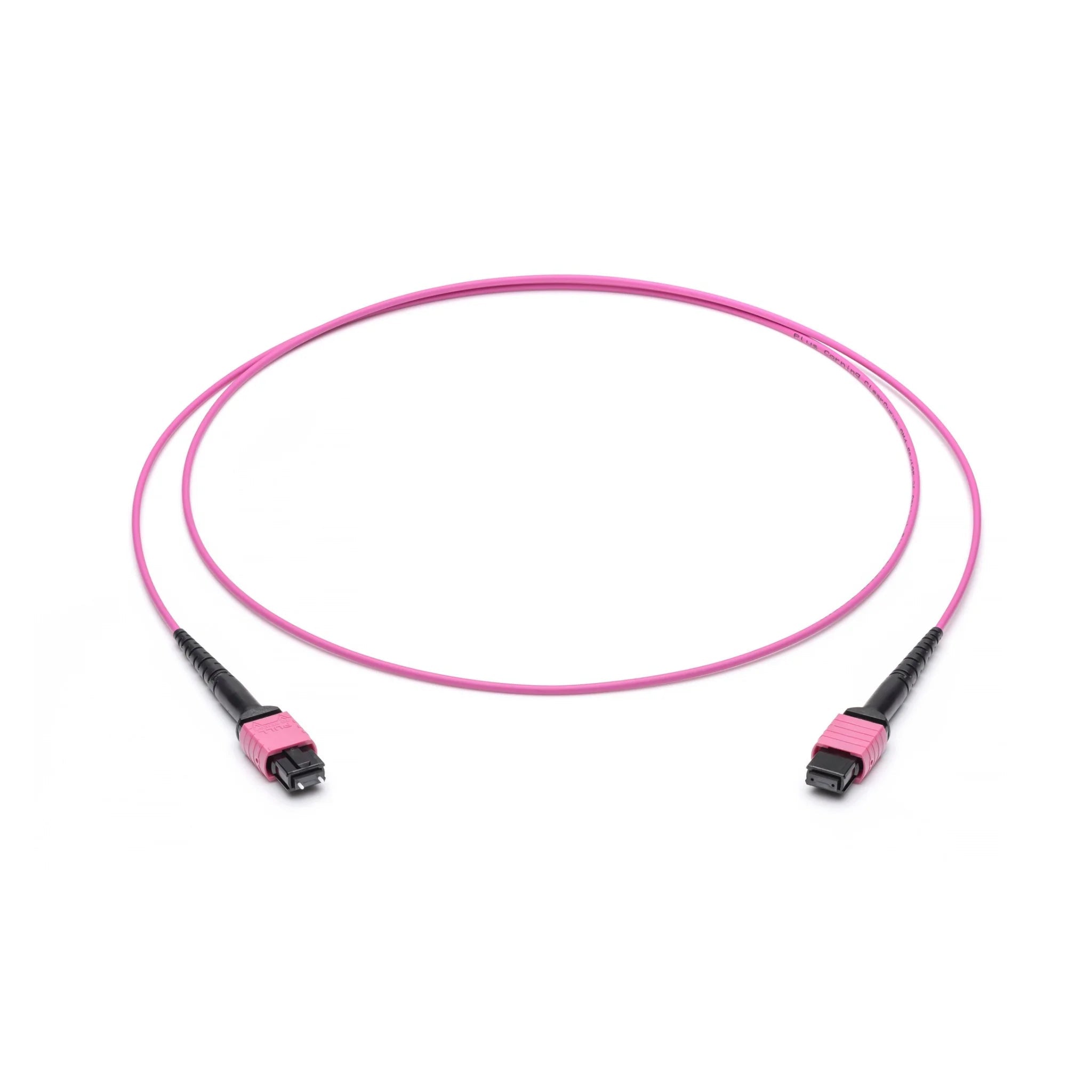

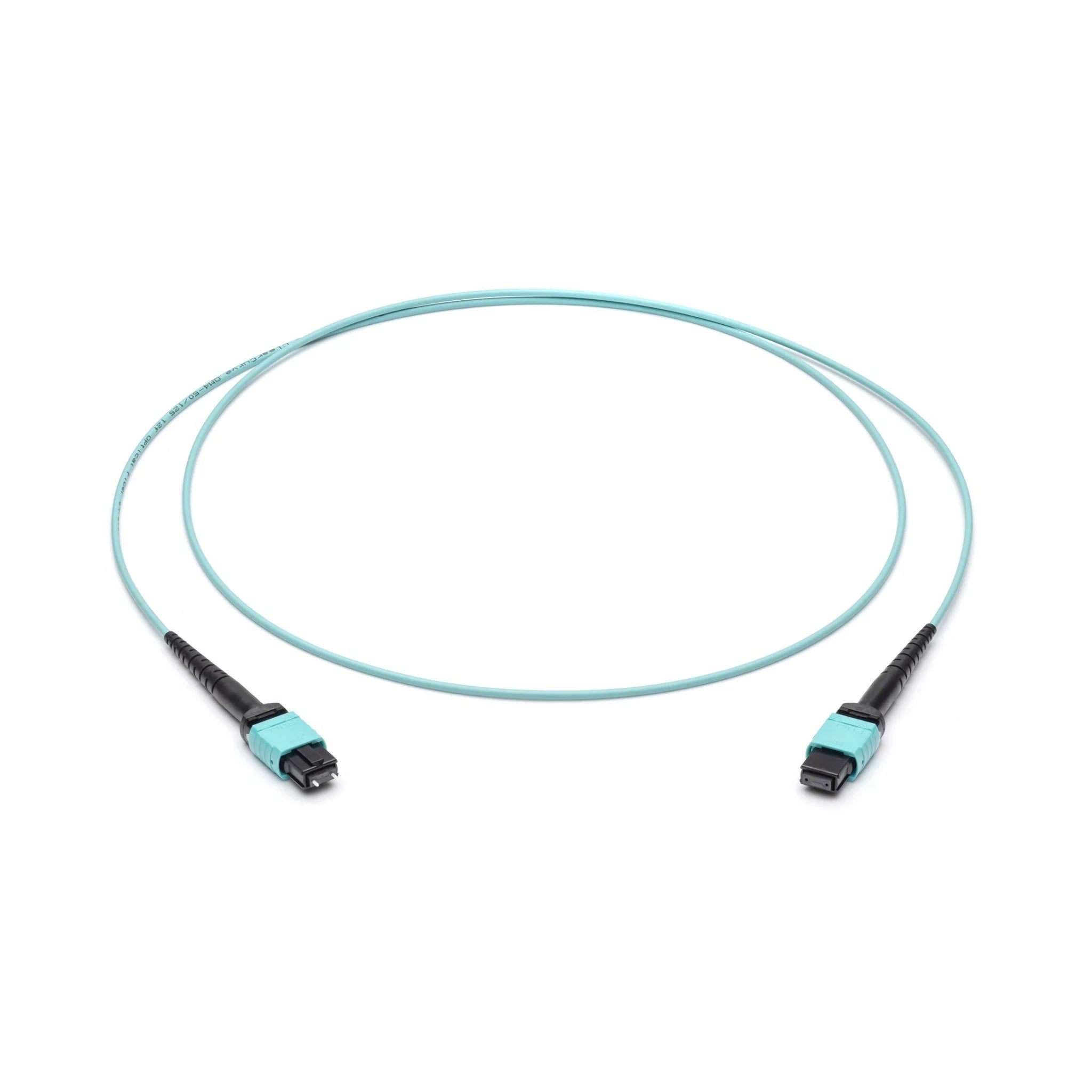

LWL Patchkabel 12F BU/ST
LWL Patchkabel 12F BU/BU
Heute lernen wir etwas über Patchkabel👍
Auf einen Blick: Patchkabel sind konfektionierte Netzwerkkabel mit RJ45-Steckern für die direkte Verbindung von Netzwerkgeräten. Verfügbare Kategorien: Cat.5e (bis 1 Gbit/s), Cat.6 (bis 10 Gbit/s auf 55m), Cat.7 (bis 10 Gbit/s auf 100m), Cat.8 (bis 40 Gbit/s). Sowohl Kupfer- als auch Glasfaser-Varianten (LWL) erhältlich. Geschirmt (S/FTP) für störungsfreie Übertragung oder ungeschirmt (U/UTP) für Standardanwendungen. Qualitätsmarken von LAPP Kabel und weiteren Herstellern. Meterware für individuelle Längen verfügbar.
Was ist ein Patchkabel? Definition und Grundlagen
Ein Patchkabel ist ein vorkonfektioniertes Ethernet Kabel mit beidseitigen RJ45-Steckverbindern, das zur direkten Verbindung von Netzwerkgeräten verwendet wird. Der Begriff "Patch" kommt aus der Telekommunikation und bedeutet "durchverbinden" oder "verknüpfen". Im Gegensatz zu Installationskabeln, die fest verlegt und vor Ort konfektioniert werden, sind Patchkabel bereits gebrauchsfertig und werden typischerweise für die flexible Verbindung zwischen Endgeräten, Switches, Routern oder Patchpanels eingesetzt. Diese RJ45 Kabel sind für häufiges Stecken und Umstecken optimiert.
Unterschied zwischen Patchkabel und Netzwerkkabel
Viele verwenden die Begriffe synonym, jedoch gibt es wichtige Unterschiede: Netzwerkkabel ist der Oberbegriff für alle Kabel zur Datenübertragung in Computernetzwerken. Patchkabel sind eine spezielle Unterart der Netzwerkkabel – sie sind bereits konfektioniert und besitzen flexible Litzen im Kabelinneren. Installationskabel hingegen verwenden starre Adern und sind für die feste Verlegung in Wänden oder Kanälen konzipiert. Die flexiblen Litzen in Patchkabeln machen diese beweglicher, aber auch empfindlicher bei häufigem Biegen. Deshalb ist der Kabelmantel bei Patchkabeln dicker und flexibler ausgelegt.
Patchkabel vs LAN-Kabel: Sind das dasselbe?
LAN-Kabel und Patchkabel werden oft gleichbedeutend verwendet, technisch betrachtet ist LAN-Kabel jedoch der umfassendere Begriff. LAN steht für "Local Area Network" und umfasst alle Kabeltypen für lokale Netzwerke – sowohl Installationskabel als auch Patchkabel. In der Praxis bezeichnen beide Begriffe meist dasselbe Produkt: ein konfektioniertes Ethernet-Kabel mit RJ45-Steckern für die Netzwerkverbindung. Beim Kauf wird meist "LAN-Kabel" als Suchbegriff verwendet, auch wenn ein Patchkabel gemeint ist.
Patchkabel-Kategorien im Vergleich: Cat.5e, Cat.6, Cat.7, Cat.8
Die Kategorie-Bezeichnung definiert die Übertragungsleistung von Patchkabeln. Jede höhere Kategorie bietet bessere elektrische Eigenschaften, höhere Bandbreiten und geringere Störanfälligkeit. Die Wahl der richtigen Kategorie hängt von Ihrer Netzwerk-Infrastruktur und den gewünschten Übertragungsgeschwindigkeiten ab.
Cat.6 Patchkabel: Der Standard für die meisten Anwendungen
Cat.6 Patchkabel sind der aktuelle Standard für Büroumgebungen und anspruchsvolle Heimnetzwerke. Sie unterstützen Gigabit-Ethernet über die volle 100-Meter-Distanz und bieten ausreichend Reserve für zukünftige Anwendungen. Die verbesserte Isolation zwischen den Adernpaaren reduziert das Übersprechen (Crosstalk) erheblich gegenüber Cat.5e. Für 10-Gigabit-Ethernet sind sie bis 55 Meter Länge geeignet, was für die meisten Patch-Anwendungen ausreichend ist. Cat.6 Kabel verwenden einen Kreuzsteg im Kabelkern zur besseren Adertrennung und dickere Kupferadern für geringere Dämpfung. Wählen Sie Cat.6, wenn Sie: Gigabit-Netzwerke nutzen, gelegentlich große Dateien übertragen oder zukunftssicher planen möchten.
Cat.7 Patchkabel: Zukunftssicher mit hoher Schirmung
Cat.7 Patchkabel bieten durch ihre konsequente Schirmung (S/FTP-Aufbau) beste Störfestigkeit und unterstützen 10-Gigabit-Ethernet über die volle 100-Meter-Distanz. Jedes Adernpaar besitzt eine individuelle Folienschirmung, zusätzlich umgibt ein Geflechtschirm das gesamte Kabel. Diese Konstruktion macht Cat.7 Kabel ideal für industrielle Umgebungen mit starken elektromagnetischen Störfeldern oder für den Einsatz in der Nähe von Stromleitungen. Der höhere Preis rechtfertigt sich durch die langfristige Zukunftssicherheit und Zuverlässigkeit in anspruchsvollen Installationen. Wählen Sie Cat.7, wenn Sie: in störungsreichen Umgebungen arbeiten, maximale Zukunftssicherheit benötigen oder Serverschränke verkabeln.
Cat.8 Patchkabel: Maximum Speed für Rechenzentren
Cat.8 Patchkabel repräsentieren den aktuellen Höchststand der Kupfer-Übertragungstechnik mit 25 oder 40 Gbit/s Datenrate. Sie sind primär für kurze Verbindungen in Rechenzentren zwischen Servern und Top-of-Rack-Switches konzipiert. Die maximale Kanallänge beträgt nur 30 Meter bei 2000 MHz Bandbreite. Cat.8.1 Kabel verwenden RJ45-Stecker und sind rückwärtskompatibel, während Cat.8.2 spezielle Steckverbinder nutzt. Für normale Büro- oder Heimanwendungen sind Cat.8 Kabel überdimensioniert und unwirtschaftlich. Wählen Sie Cat.8, wenn Sie: 25/40 Gbit/s benötigen, kurze Datacenter-Verbindungen realisieren oder neueste Server-Hardware vernetzen.
Geschirmte vs ungeschirmte Patchkabel: Wann brauche ich was?
Die Entscheidung zwischen geschirmten und ungeschirmten Patchkabeln hängt von der Umgebung und den Störquellen ab. Ungeschirmte Kabel (U/UTP - Unshielded Twisted Pair) sind kostengünstiger und für normale Büroumgebungen völlig ausreichend. Das Verdrehen der Adernpaare (Twisting) reduziert bereits elektromagnetische Störungen erheblich. Geschirmte Kabel bieten zusätzlichen Schutz, benötigen aber korrekte Erdung über geschirmte Steckverbinder und Patchpanels, um ihre Wirkung zu entfalten. Ungeschirmte Kabel für: Büros, Heimnetzwerke, kurze Distanzen ohne Störquellen. Geschirmte Kabel für: Industriehallen, Nähe zu Motoren/Frequenzumrichtern, parallele Verlegung zu Stromleitungen über 30cm.
S/FTP, U/UTP, F/UTP: Schirmungsarten erklärt
Die Bezeichnung folgt dem Schema X/YTP, wobei X die Gesamtschirmung und Y die Paarschirmung beschreibt: U/UTP (Unshielded/Unshielded Twisted Pair) ist die einfachste Variante ohne jede Schirmung - kostengünstig für Standardanwendungen. F/UTP (Foiled/Unshielded TP) besitzt eine gemeinsame Folienschirmung um alle Adern - Schutz gegen hochfrequente Störungen. S/UTP (Shielded/Unshielded TP) verwendet einen Geflechtschirm für das gesamte Kabel - Schutz gegen niederfrequente Magnetfelder. S/FTP (Shielded/Foiled TP) kombiniert individuelle Paarschirmung mit Gesamtgeflechtschirm und bietet maximalen Schutz gegen alle Störarten. In Deutschland wird häufig noch die alte Bezeichnung PIMF (Pair in Metal Foil) für S/FTP verwendet.
Glasfaser-Patchkabel (LWL): Wann ist Lichtwellenleiter sinnvoll?
Lichtwellenleiter-Patchkabel (LWL) übertragen Daten optisch statt elektrisch und sind damit immun gegen elektromagnetische Störungen. Sie ermöglichen höchste Datenraten über große Entfernungen ohne Signalverlust. Glasfaser-Patchkabel kommen zum Einsatz, wenn Kupferkabel an ihre Grenzen stoßen: bei Entfernungen über 100 Meter, Datenraten über 10 Gbit/s auf längere Distanzen oder in störungsreichen Umgebungen. Die wichtigsten Steckertypen sind LC (Lucent Connector), SC (Subscriber Connector) und ST (Straight Tip). Wählen Sie LWL Patchkabel für: Campus-Vernetzung über 100m, 40/100 Gbit/s Anwendungen, galvanische Trennung zwischen Gebäuden, EMV-kritische Umgebungen.
Singlemode vs Multimode Glasfaser
Singlemode-Fasern (OS1/OS2) haben einen Kerndurchmesser von 9 μm und übertragen Licht einer einzigen Wellenlänge über sehr große Distanzen bis zu 40 km ohne Signalverstärker. Sie verwenden Laser als Lichtquelle und sind für Campus-Vernetzung oder Provider-Anwendungen gedacht. Multimode-Fasern (OM1-OM5) besitzen 50 oder 62,5 μm Kerndurchmesser, verwenden LED-Lichtquellen und sind für kürzere Distanzen bis etwa 2 km optimiert. OM3 unterstützt 10 Gbit/s bis 300m, OM4 bis 400m und OM5 zusätzlich SWDM-Technik für 40/100 Gbit/s. Singlemode ist langfristig zukunftssicher aber teurer, Multimode kostengünstiger für Datacenter-Anwendungen bis 2km.
Patchkabel kaufen: Worauf Sie achten sollten
Beim Kauf von Patchkabeln entscheiden mehrere Faktoren über die Qualität und Langlebigkeit: Die Verarbeitungsqualität der RJ45-Stecker ist entscheidend – hochwertige Stecker verwenden vergoldete Kontakte und eine stabile Zugentlastung. Der Kabelmantel sollte aus flexiblem, aber widerstandsfähigem Material bestehen. LSZH-Mäntel (Low Smoke Zero Halogen) sind für Installationen in Gebäuden empfehlenswert, da sie bei Bränden weniger Rauch und keine halogenhaltigen Gase entwickeln. Prüfen Sie auch die Zertifizierung nach entsprechenden Standards wie TIA-568.2-D oder ISO/IEC 11801-2.
Längen und Farben richtig wählen
Patchkabel sind in Standardlängen von 0,5 bis 30 Metern verfügbar, wobei 1, 2, 3 und 5 Meter die häufigsten Längen darstellen. Wählen Sie die Länge nicht zu knapp, aber auch nicht übermäßig lang – zu lange Kabel können Signaldämpfung verursachen und schaffen Unordnung im Serverschrank. Farben dienen der Netzwerk-Organisation: Gelb für normale Datenverbindungen, Rot für kritische Uplinks, Blau für Terminals, Grün für Crossover-Verbindungen, Orange für Demilitarisierte Zonen (DMZ). Eine konsistente Farbkodierung erleichtert Wartung und Fehlersuche erheblich und reduziert Ausfallzeiten bei Changes.
Qualitätsmerkmale erkennen: Stecker, Mantel, Zertifizierung
Hochwertige Patchkabel erkennen Sie an mehreren Merkmalen: Die RJ45-Stecker sollten aus transparentem Kunststoff bestehen, um die korrekte Aderposition zu kontrollieren. Vergoldete Kontakte verhindern Korrosion und gewährleisten dauerhaft niedrige Übergangswiderstände. Der Knickschutz am Stecker muss fest sitzen und ausreichend lang sein – mindestens 15mm für normale Beanspruchung. Im Kabelmantel sollte die Kategorie, der Hersteller und idealerweise Meterdaten aufgedruckt sein. Seriöse Hersteller legen Testprotokolle bei oder bieten Chargennachweise. Warnsignale: Sehr günstige Preise, fehlende Herstellerangaben, CCA-Leiter statt reines Kupfer, wackelige Stecker ohne Rastnasen.
Die richtige Auswahl für Ihren Anwendungsfall
Home-Office und einfache Netzwerke: Cat.5e oder Cat.6 Patchkabel in ungeschirmter Ausführung reichen völlig aus. Wählen Sie Cat.6, wenn Sie zukunftssicher planen oder gelegentlich große Dateien übertragen. Gaming-Anwendungen: Cat.6 oder Cat.7 Kabel durch niedrigere Latenz und stabile Verbindungen. Längen unter 3 Metern für minimale Signallaufzeit. Büroumgebungen: Patchkabel mindestens der gleichen Kategorie wie die Installation – nutzen Sie nicht Cat.5e Patchkabel in einer Cat.6A Installation.
Industrielle Anwendungen: Geschirmte Kabel (S/FTP), idealerweise Cat.7 oder höher, um gegen elektromagnetische Störungen gewappnet zu sein. Robuste LSZH-Mäntel für Maschinennähe. Serverräume und Rechenzentren: Cat.6A oder Cat.7 Standard, Cat.8 nur für 25/40G-Verbindungen. Kurze Längen (0,5-2m) bevorzugen. Außenbereich: UV-beständige Mäntel oder spezielle Outdoor-Patchkabel verwenden. Prüfen Sie vor dem Kauf, ob Ihre Netzwerk-Hardware die gewählte Kategorie auch unterstützt – ein Cat.8 Kabel an einem Fast-Ethernet-Switch bringt keine Vorteile.
Warum Patchkabel bei Kabelkaufhaus bestellen?
Bei Kabelkaufhaus erhalten Sie Patchkabel in Markenqualität von renommierten Herstellern wie LAPP Kabel zu fairen Preisen. Unser Sortiment umfasst alle gängigen Kategorien von Cat.5e bis Cat.8 sowie LAN-Kabel in verschiedenen Längen und Farben. Als besondere Serviceleistung bieten wir Meterware für individuelle Längenanforderungen – Sie zahlen nur für die tatsächlich benötigte Kabellänge ohne Aufpreis für Sonderlängen.
Profitieren Sie von unserem 24-Stunden-Versand für zeitkritische Projekte und der 30-Tage-Rückgabegarantie ohne Risiko. Unsere Fachberatung unterstützt Sie bei der Auswahl der richtigen Kabelkategorie und Schirmungsart für Ihre spezifische Anwendung. Ergänzen Sie Ihre Bestellung mit passendem Kabelbinder für die ordentliche Installation oder Crimpzangen für eigene Konfektionierungsarbeiten.
Häufige Fragen
Netzwerkkabel ist der Oberbegriff für alle Ethernet-Kabel, während Patchkabel speziell vorkonfektionierte, flexible Verbindungskabel mit RJ45-Steckern sind. Patchkabel verwenden flexible Litzen für häufiges Umstecken, Installationskabel starre Adern für feste Verlegung. Der Kabelmantel ist bei Patchkabeln dicker und beweglicher ausgelegt.
Moderne Patchkabel sind standardmäßig nach T568B verdrahtet (Standard B), da dies die häufigste Belegung ist. T568A wird seltener verwendet, hauptsächlich in Regierungsinstallationen. Für normale Anwendungen spielt dies keine Rolle, da sich moderne Netzwerkgeräte automatisch anpassen (Auto-MDI/MDI-X) und beide Standards erkennen.
Glasfaser-Patchkabel übertragen Daten optisch über Lichtwellenleiter statt elektrisch über Kupfer. Sie ermöglichen höhere Geschwindigkeiten über größere Entfernungen und sind immun gegen elektromagnetische Störungen. Verfügbar als Singlemode (9μm Kern, bis 40km) oder Multimode (50/62,5μm Kern, bis 2km) mit verschiedenen Steckertypen wie LC, SC oder ST.
Für Kupfer-Patchkabel gilt eine maximale Länge von 100 Metern nach Standard IEEE 802.3, praktisch sollten sie aber so kurz wie möglich gewählt werden um Signaldämpfung zu minimieren. In Serverräumen sind 0,5-3 Meter üblich. Glasfaser-Patchkabel können je nach Typ mehrere Kilometer lang sein - Multimode bis 2km, Singlemode bis 40km und mehr.
Geschirmte Patchkabel sind nötig bei starken elektromagnetischen Störungen durch Motoren, Schweißgeräte oder Frequenzumrichter, in industriellen Umgebungen oder bei paralleler Verlegung zu Stromleitungen über 30cm Abstand. Die Schirmung muss korrekt über geschirmte RJ45-Stecker und Patchpanels geerdet werden, sonst kann sie sogar zusätzliche Störungen verursachen.
