Was sind Quetschverbinder und wofür werden sie verwendet?

Quetschverbinder sind mechanische Verbindungselemente, die durch Verformen (Crimpen) eine dauerhafte, leitfähige Verbindung zwischen Kabel und Anschlusspunkt herstellen. Im Gegensatz zu Lötverbindungen entstehen sie durch rein mechanischen Druck ohne Wärmezufuhr. Diese Crimpverbinder bestehen aus korrosionsbeständigem Kupfer oder verzinntem Kupfer und gewährleisten bei sachgerechter Montage eine gas- und wasserdichte Verbindung. Die Verbindung entsteht durch plastische Verformung: Das Kabel wird in die Crimphülse eingeführt, anschließend presst eine Crimpzange das Material so stark zusammen, dass Kupferleiter und Verbinder eine stoffschlüssige Einheit bilden. Diese Kaltverformung erzeugt einen dauerhaft niedrigen Übergangswiderstand - entscheidend für verlustfreie Stromübertragung.

Funktionsweise und Vorteile gegenüber Lötverbindungen

Quetschverbinder bieten gegenüber klassischen Lötverbindungen mehrere technische Vorteile: Die Montage ist deutlich schneller und erfordert kein Lötkolben oder Flussmittel. Wichtiger noch: Die mechanische Verbindung ist vibrationsfester und korrosionsresistenter als Lötstellen. Besonders bei Fahrzeuginstallationen oder Außenanwendungen zeigen Crimpverbinder ihre Überlegenheit durch höhere Langzeitstabilität. Der entscheidende Vorteil liegt in der reproduzierbaren Qualität: Während Lötverbindungen stark von der Handwerkergeschicklichkeit abhängen, liefern ordnungsgemäß gechrimpte Verbinder konstant niedrige Übergangswiderstände unter 5 Milliohm. Dies macht sie zur ersten Wahl in sicherheitskritischen Anwendungen der Automotive- und Luftfahrtindustrie. Für die Kabelvorbereitung benötigen Sie präzise Abisolierwerkzeuge, da die Abisolierlänge exakt zur Verbinderhülse passen muss. Moderne automatische Abisoliergeräte reduzieren die Fehlerquote und erhöhen die Verarbeitungsgeschwindigkeit auf über 1000 Verbindungen pro Stunde.

Anwendungsgebiete: Auto, Haus, Outdoor und Industrie

In der Automobilbranche sind Quetschverbinder Standard für alle elektrischen Verbindungen. Von der Beleuchtung über Sensoren bis zur Motorsteuerung - die vibrationsfeste Verbindung hält den extremen Belastungen im Fahrzeugbetrieb stand. Besonders bei Reparaturen erweisen sich die schnell montierbaren Verbinder als praktisch, da sie auch in beengten Einbauräumen sicher verarbeitet werden können. Moderne Fahrzeuge enthalten bis zu 3000 Crimpverbindungen, die über Jahrzehnte funktionieren müssen. Für Hausinstallationen bieten sich isolierte Stoßverbinder als sichere Alternative zu Verbindungsklemmen an. Während Klemmen bei mehrfachem Lösen verschleißen, bleibt eine gechrimpte Verbindung dauerhaft stabil. Allerdings sind bei Installationen in Gebäuden die Bestimmungen der VDE 0100 zu beachten: Crimpverbindungen sind nur in zugänglichen Bereichen zulässig, nicht jedoch in Wänden oder Rohren verbaut. Typische Anwendungen sind Verteilerdosen, Schaltschränke oder nachträgliche Erweiterungen bestehender Installationen. Outdoor-Installationen erfordern wasserdichte Schrumpfverbinder mit Heißkleber-Auskleidung. Diese bieten Schutzart IP68 und widerstehen dauerhaft UV-Strahlung, Temperaturschwankungen von -40°C bis +125°C und mechanischen Belastungen. Einsatzgebiete sind Gartenbeleuchtung, Photovoltaikanlagen, Campingausrüstung oder maritime Elektrik.

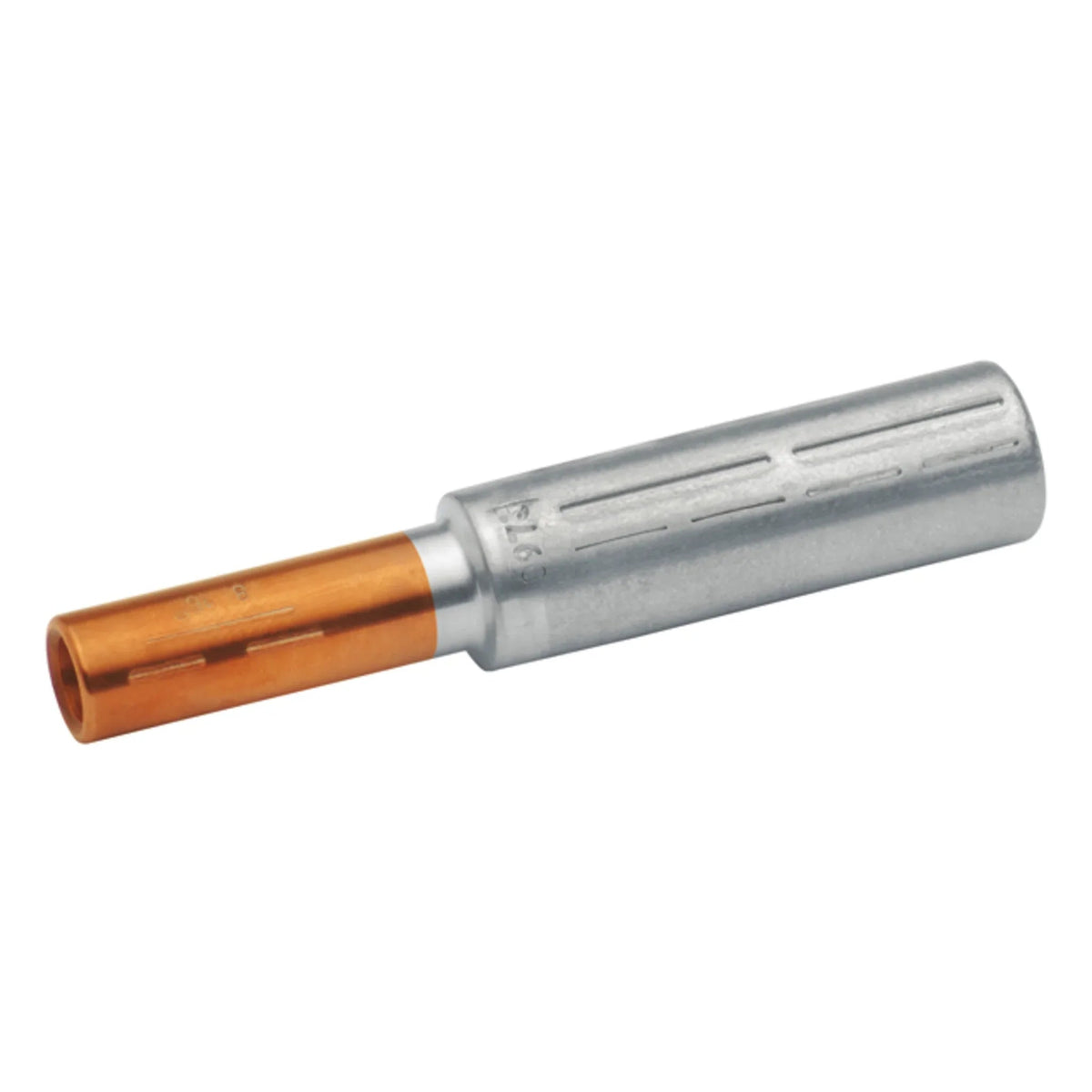

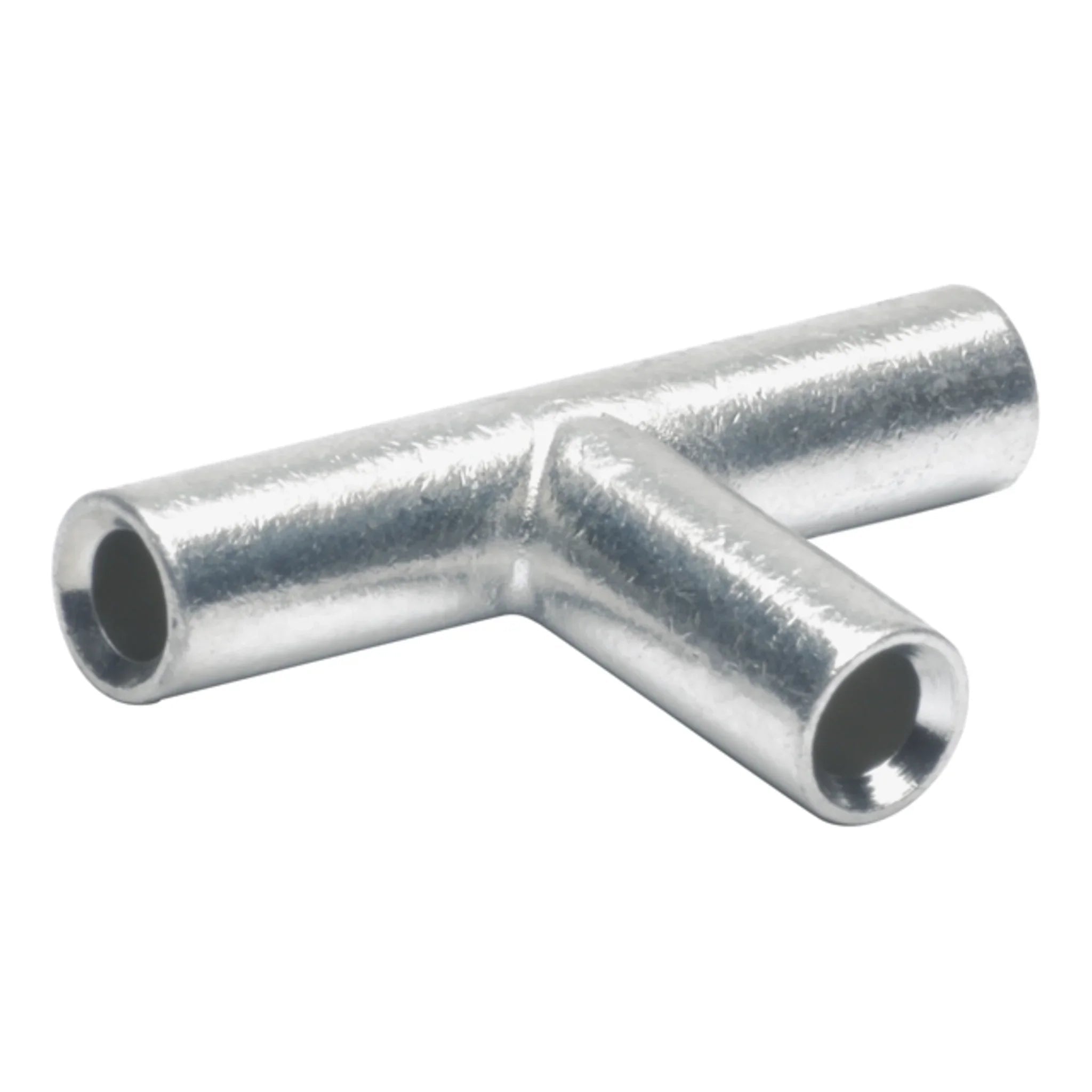

Quetschverbinder-Arten im Überblick

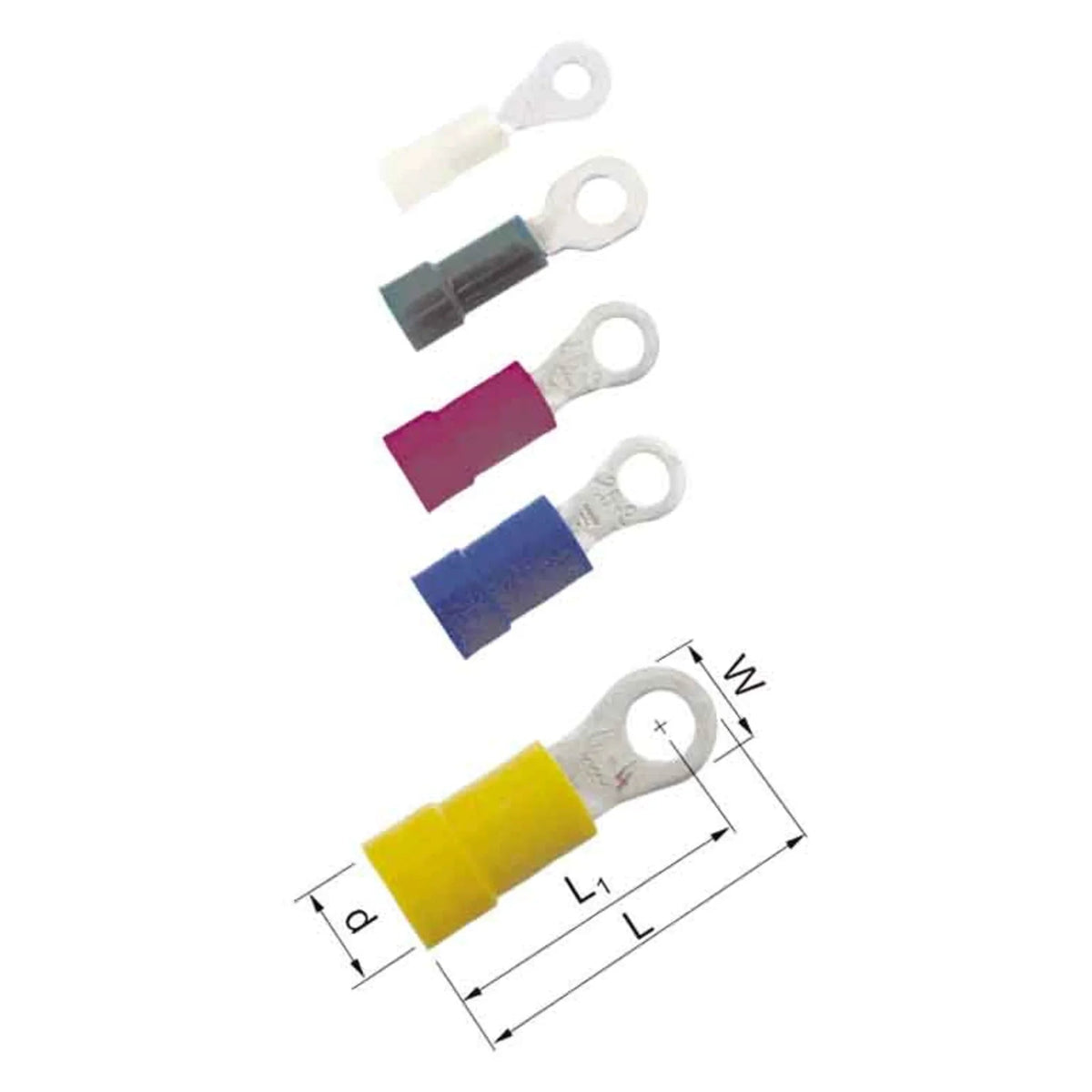

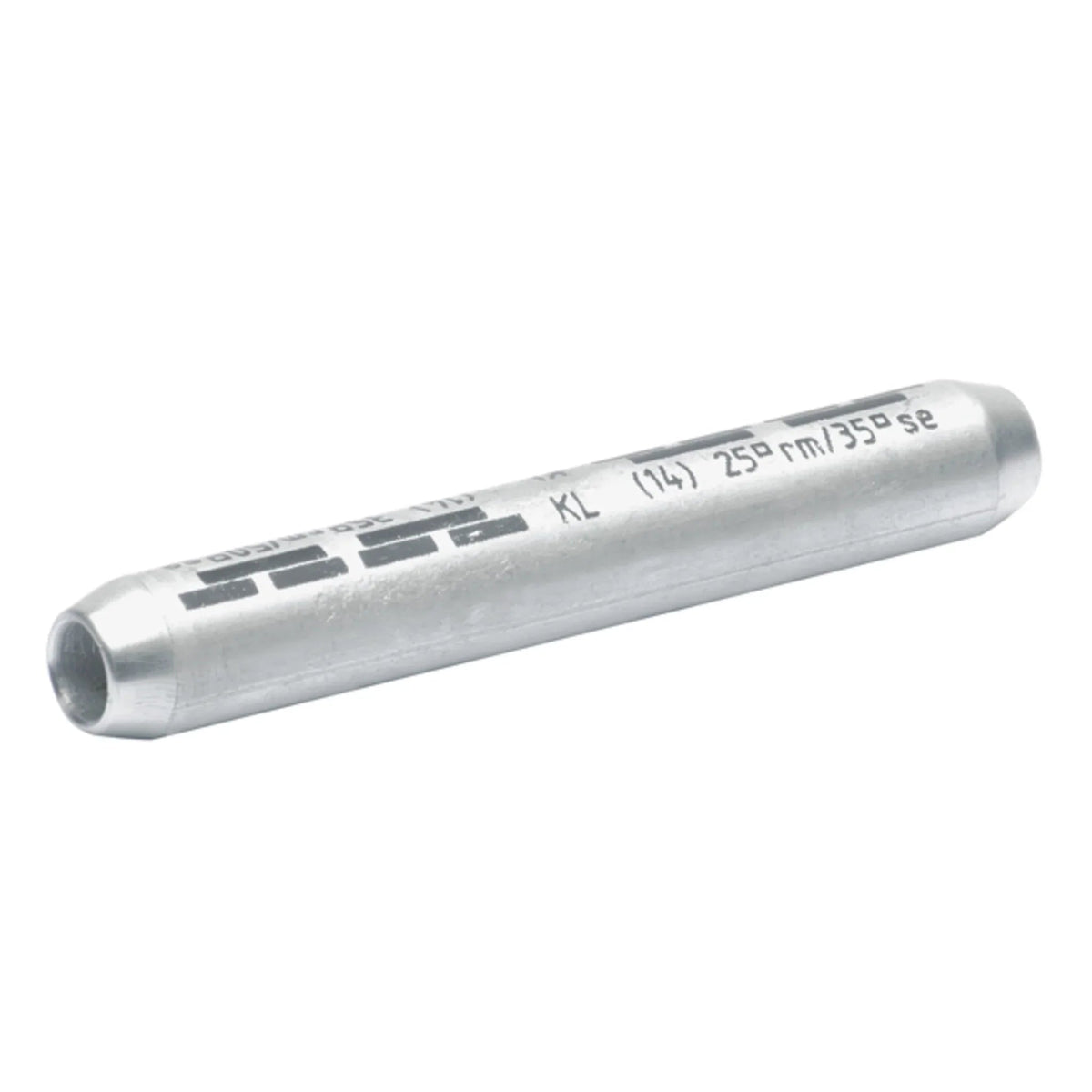

Das Sortiment moderner Quetschverbinder gliedert sich in verschiedene Bauformen für spezifische Anwendungen. Stoßverbinder stellen die einfachste Form dar: Zwei Kabel werden stirnseitig in eine Hülse eingeführt und gecrimpt. Ringkabelschuhe ermöglichen den Anschluss an Schraubterminals, während Flachstecker für Steckverbindungen konzipiert sind. Die Wahl der richtigen Bauform hängt von der mechanischen Beanspruchung ab. Stoßverbinder eignen sich für Durchverbindungen ohne Zugbelastung bis 50N. Ringkabelschuhe übertragen auch größere Kräfte sicher auf Schraubanschlüsse bis 200N Zugfestigkeit. Flachstecker ermöglichen lösbare Verbindungen für Wartungsarbeiten oder modulare Systeme mit bis zu 1000 Steckzyklen.

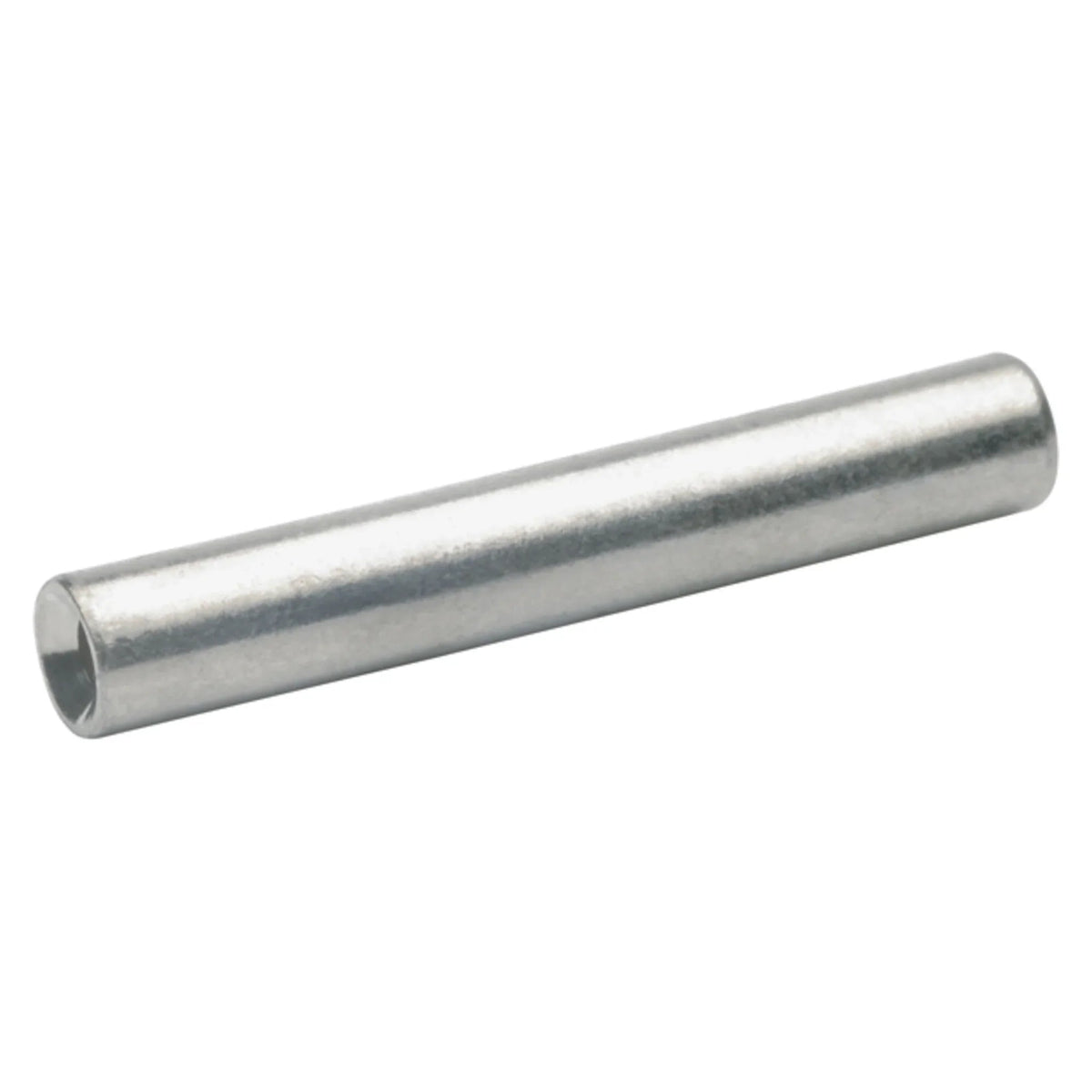

Isolierte vs. unisolierte Verbinder

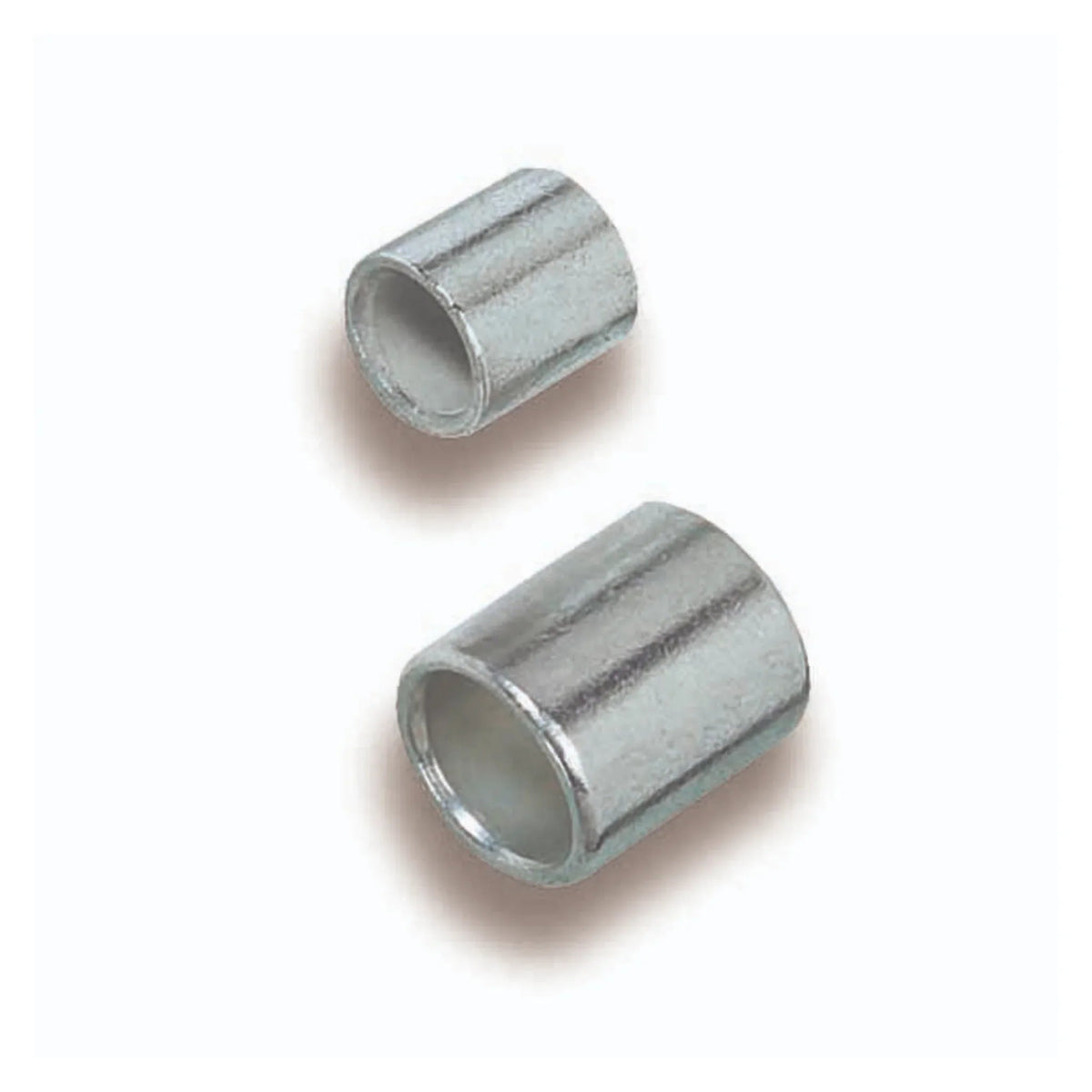

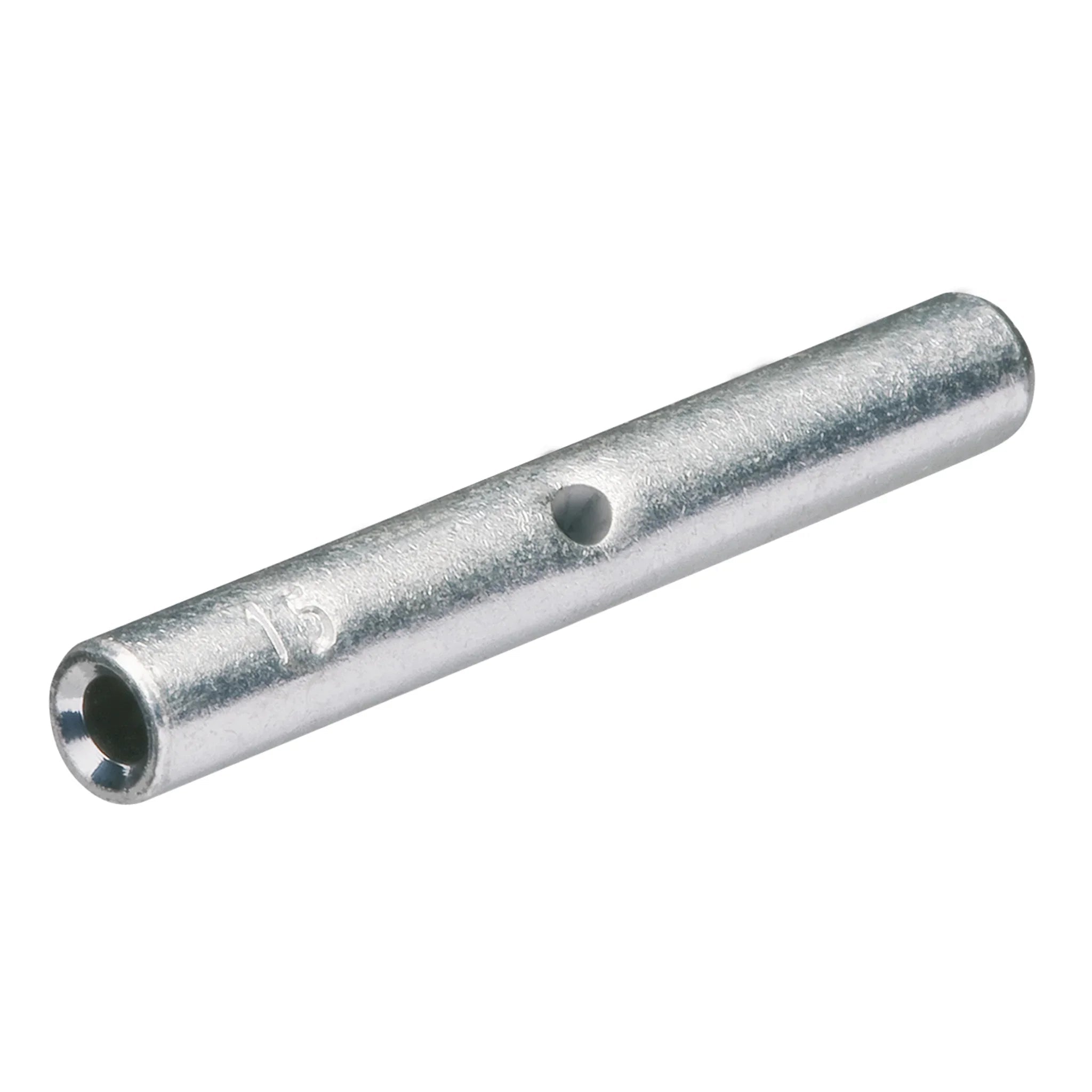

Isolierte Quetschverbinder verfügen über eine farbcodierte Kunststoffhülse aus PVC oder Polyamid, die sowohl die Zuordnung zum Kabelquerschnitt erleichtert als auch Berührungsschutz bietet. Die Isolierung verhindert Kurzschlüsse bei dicht gepackten Installationen und ist daher für alle Niederspannungsanwendungen empfehlenswert. Die Isolierung hält Spannungen bis 1000V AC stand. Unisolierte Verbinder aus blankem Kupfer oder verzinntem Kupfer finden Einsatz in Schaltschränken oder bei nachträglicher Isolierung durch Isolierband oder Schrumpfschlauch. Sie bieten bessere Wärmeableitung bei hohen Strömen über 50A und ermöglichen kompaktere Bauweise in professionellen Anlagen. Die blanken Verbinder kosten etwa 30% weniger als isolierte Varianten.

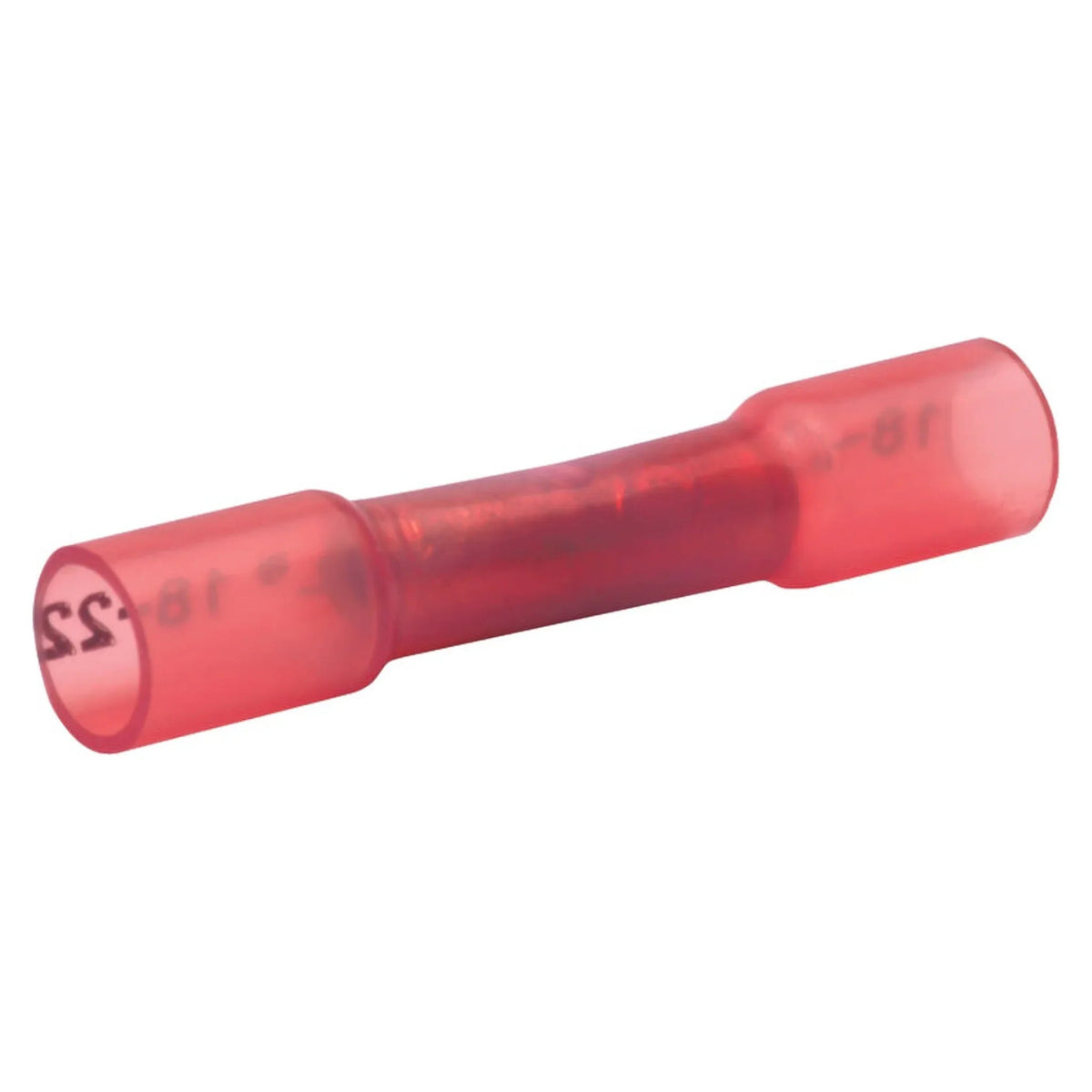

Wasserdichte Schrumpfverbinder für Außenanwendungen

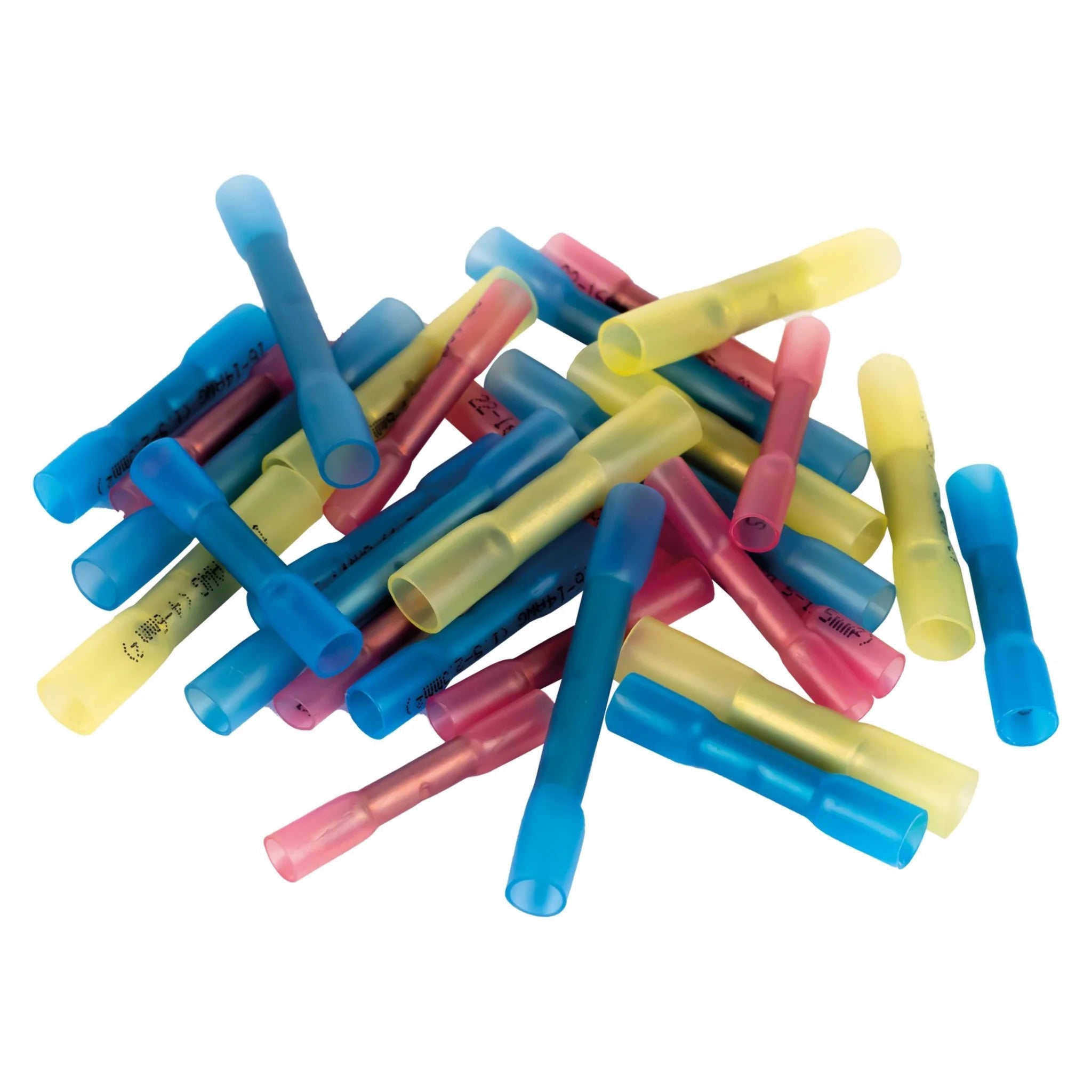

Wasserdichte Quetschverbinder kombinieren die bewährte Crimpverbindung mit einem Schrumpfschlauch und Heißkleber-Innenauskleidung. Beim Erwärmen auf 120-140°C schmilzt der Kleber und dichtet die Verbindung vollständig gegen Feuchtigkeit ab. Diese Schrumpfverbinder erreichen Schutzart IP68 und sind damit für dauerhafte Unterwasserinstallationen bis 1m Tiefe geeignet. Die Verarbeitung erfolgt in zwei Schritten: Zunächst wird die Crimpverbindung hergestellt, anschließend der Schrumpfschlauch mit einem Heißluftfön auf etwa 120°C erhitzt. Der Schrumpfvorgang dauert 30-60 Sekunden und ist abgeschlossen, wenn der Heißkleber seitlich austritt - ein sicheres Zeichen für vollständige Abdichtung. Die transparenten Schrumpfschläuche ermöglichen Sichtkontrolle der Crimpung. Moderne wasserdichte Verbinder verwenden EVA-Heißkleber (Ethylen-Vinylacetat), der auch bei Temperaturschwankungen flexibel bleibt und nicht versprödet. Dies ist besonders wichtig bei Outdoor-Installationen mit Frost-Tau-Wechseln.

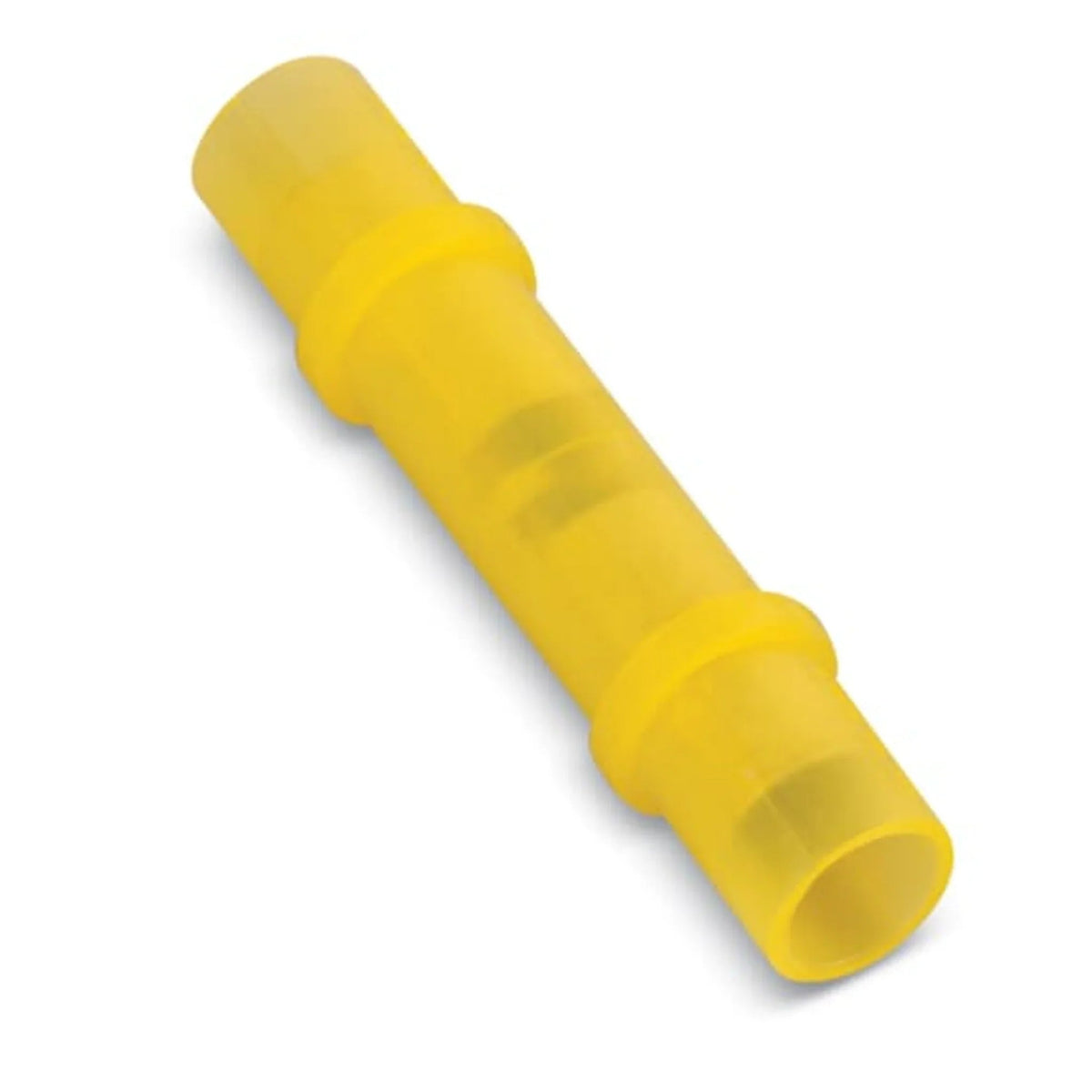

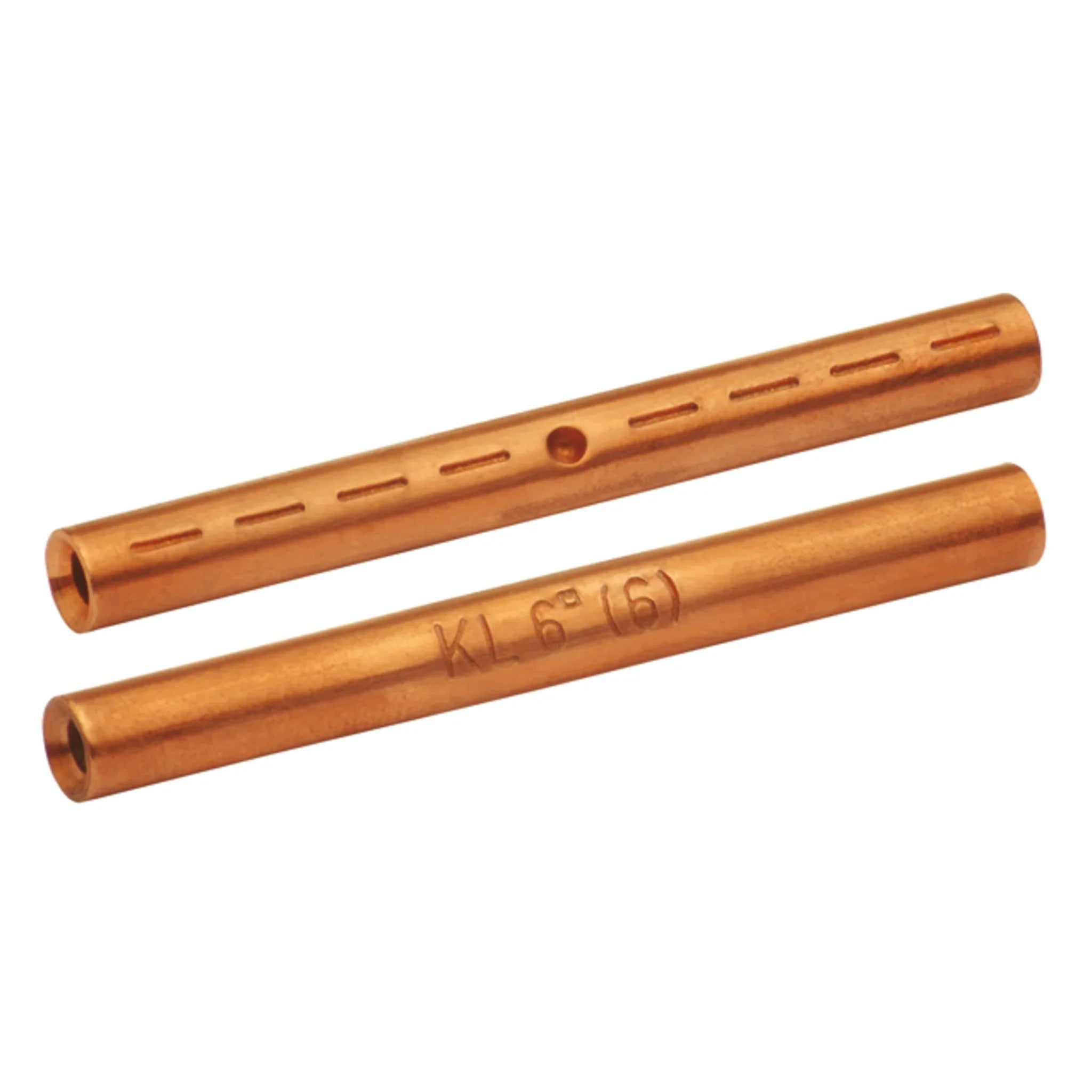

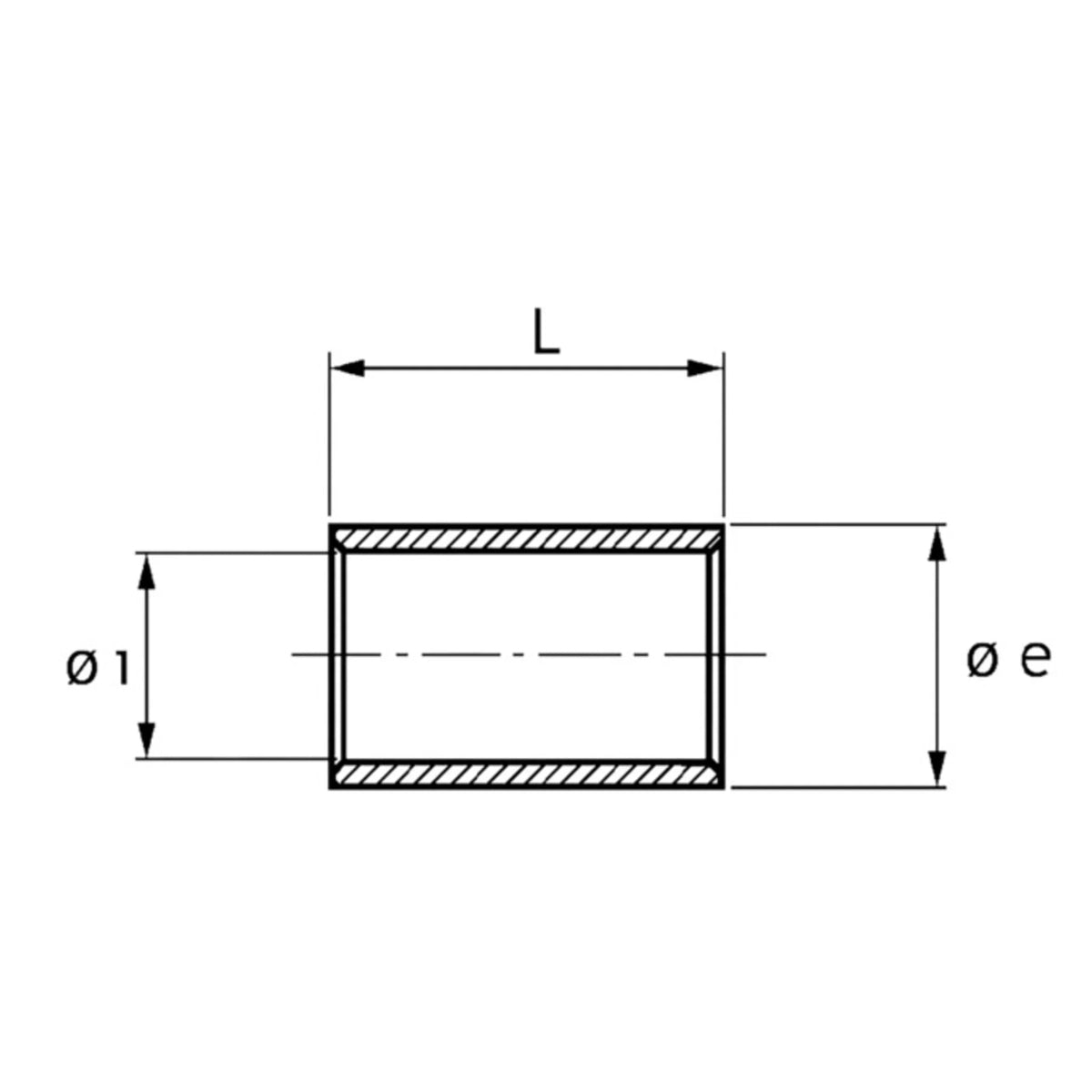

Stoßverbinder vs. Ringkabelschuhe vs. Flachstecker

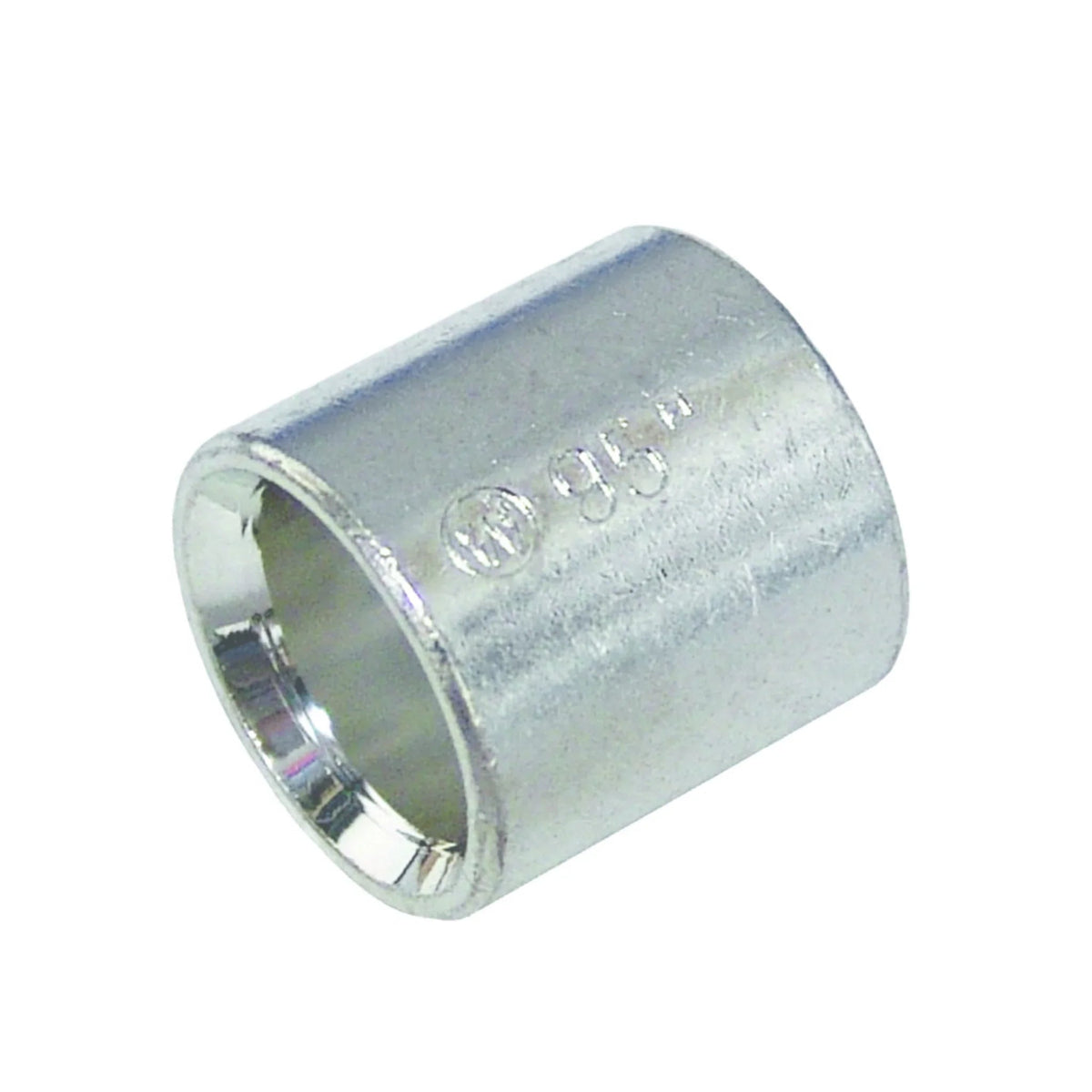

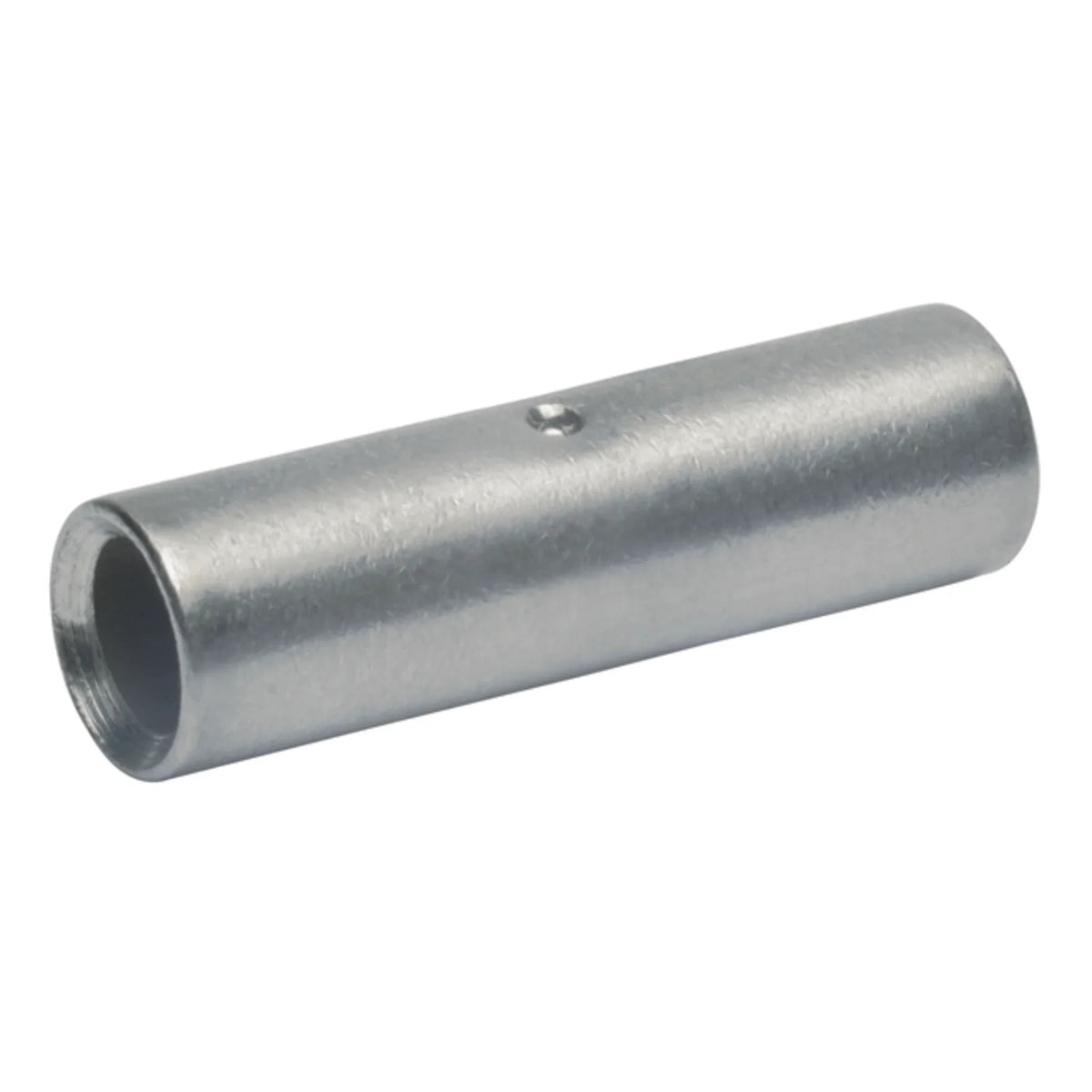

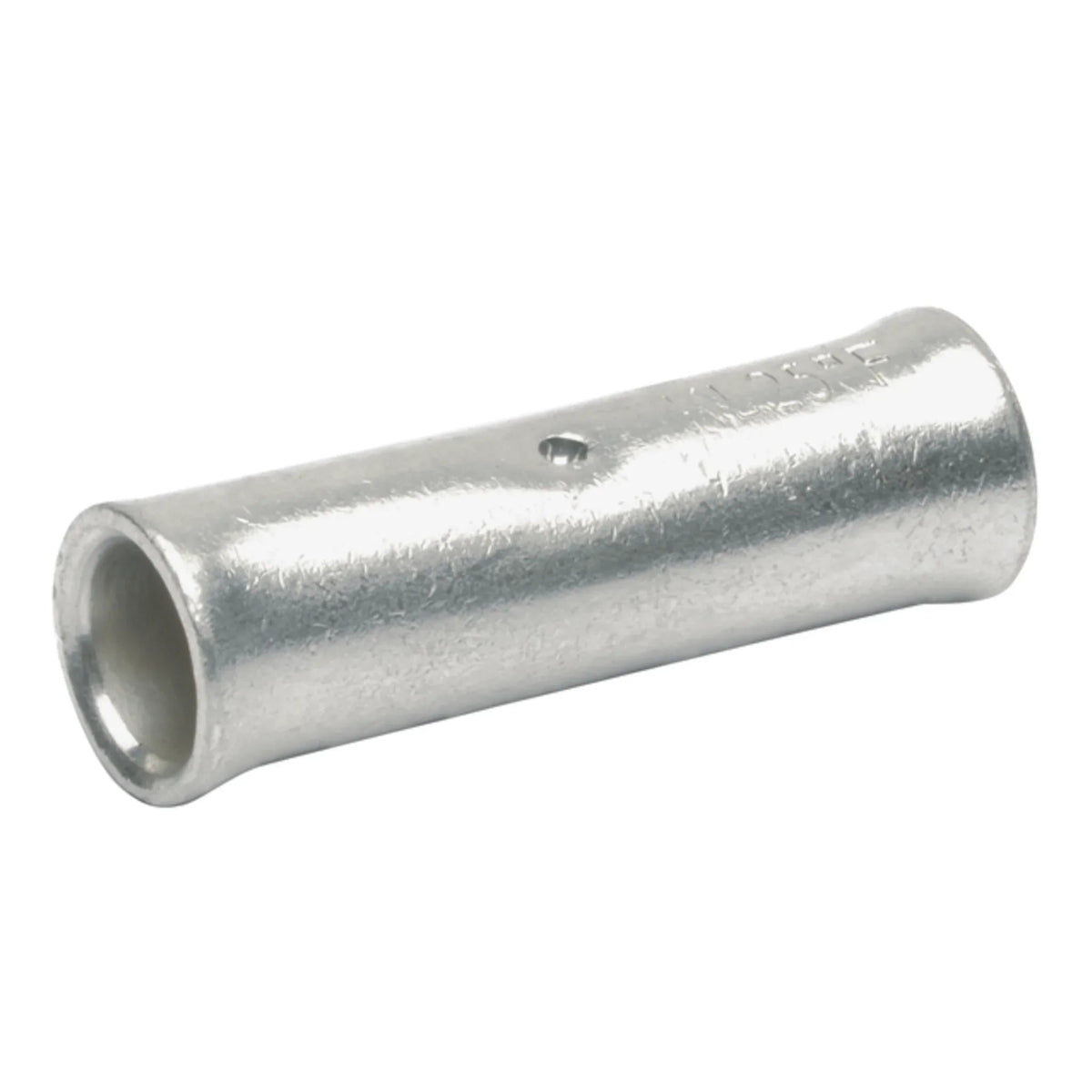

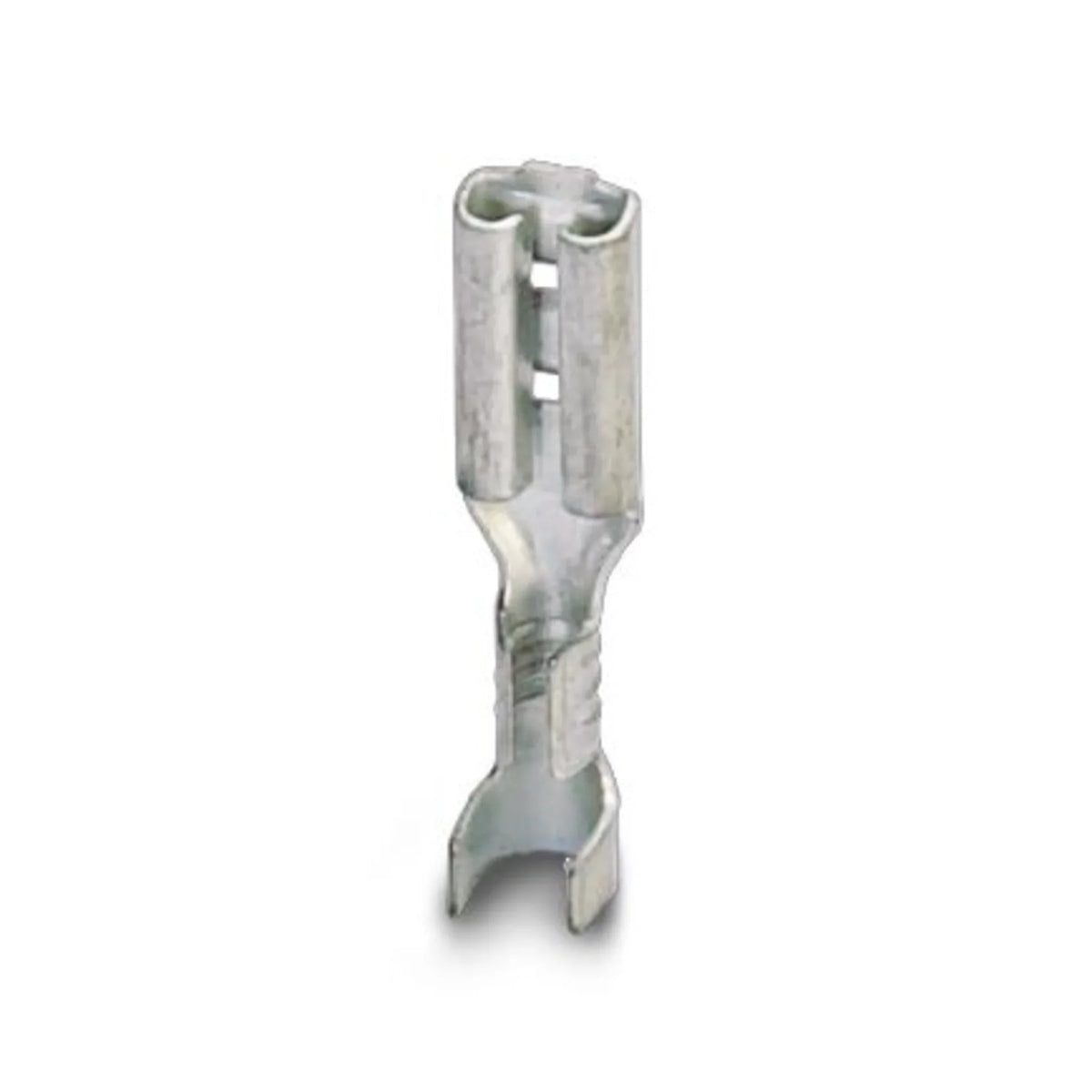

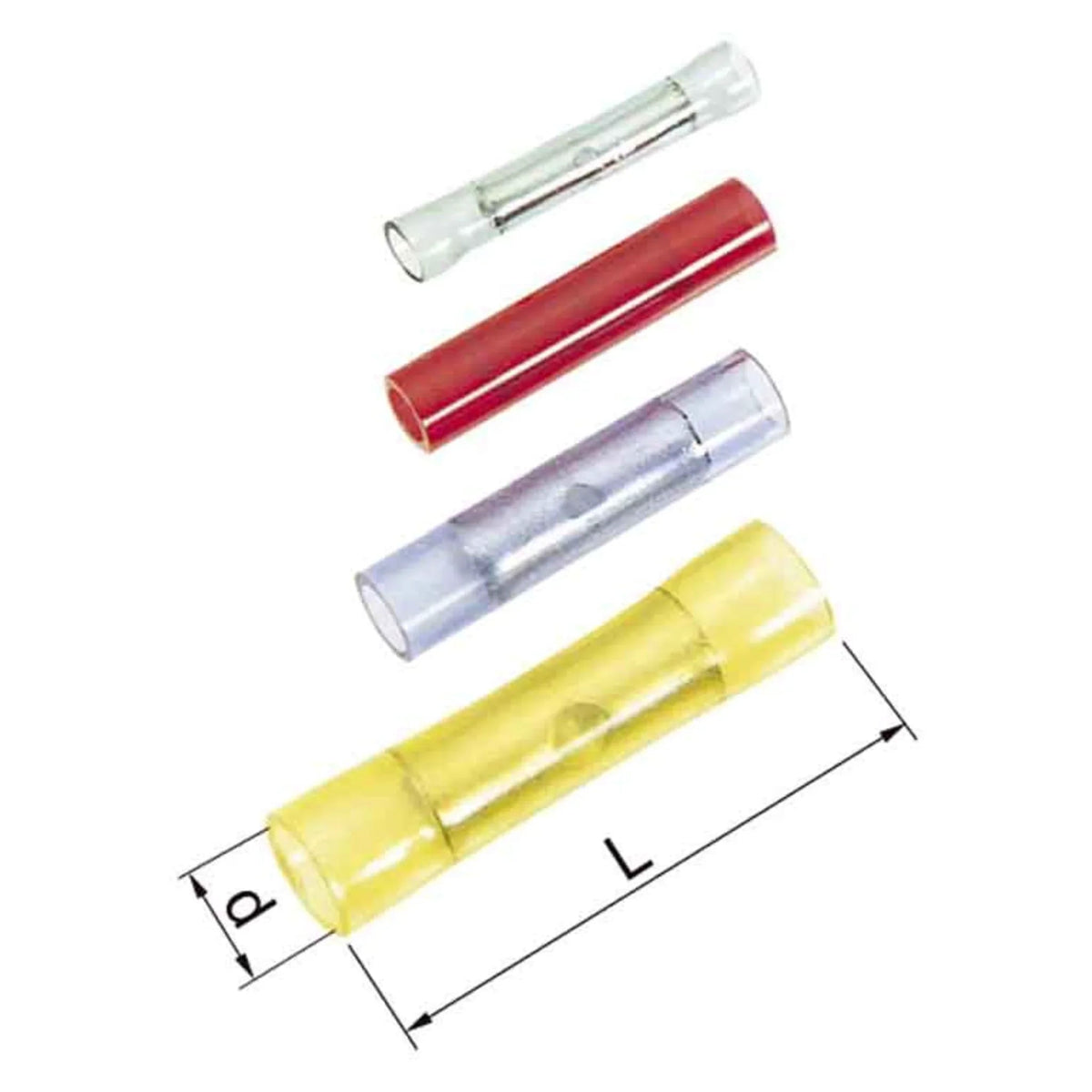

Stoßverbinder dienen der geraden Durchverbindung zweier Kabel gleichen Querschnitts. Sie eignen sich ideal für Reparaturen beschädigter Leitungen oder Verlängerungen, bieten jedoch keine Zugentlastung. Die Verbindung ist dauerhaft und nicht lösbar. Typische Längen sind 15-40mm je nach Querschnitt. Ringkabelschuhe ermöglichen den professionellen Anschluss an M5, M6 oder M8-Schraubterminals. Die Ringform verhindert ein Abrutschen auch bei starker Vibration bis 50g Beschleunigung. Daher sind sie in der Industrieinstallation und bei Verteilerschränken Standard. Die Bohrung ist 0,2mm größer als der Schraubendurchmesser für einfache Montage. Flachstecker schaffen lösbare Verbindungen für 2,8mm, 4,8mm oder 6,3mm Steckfahnen nach DIN 46244. Sie ermöglichen schnelle Montage und Demontage für Wartungsarbeiten, ohne die Verbindung zu beschädigen. Die Federkraft beträgt 8-15N für sichere Kontaktierung. Vollständig isolierte Varianten verhindern versehentliches Lösen durch Schutzlippen.

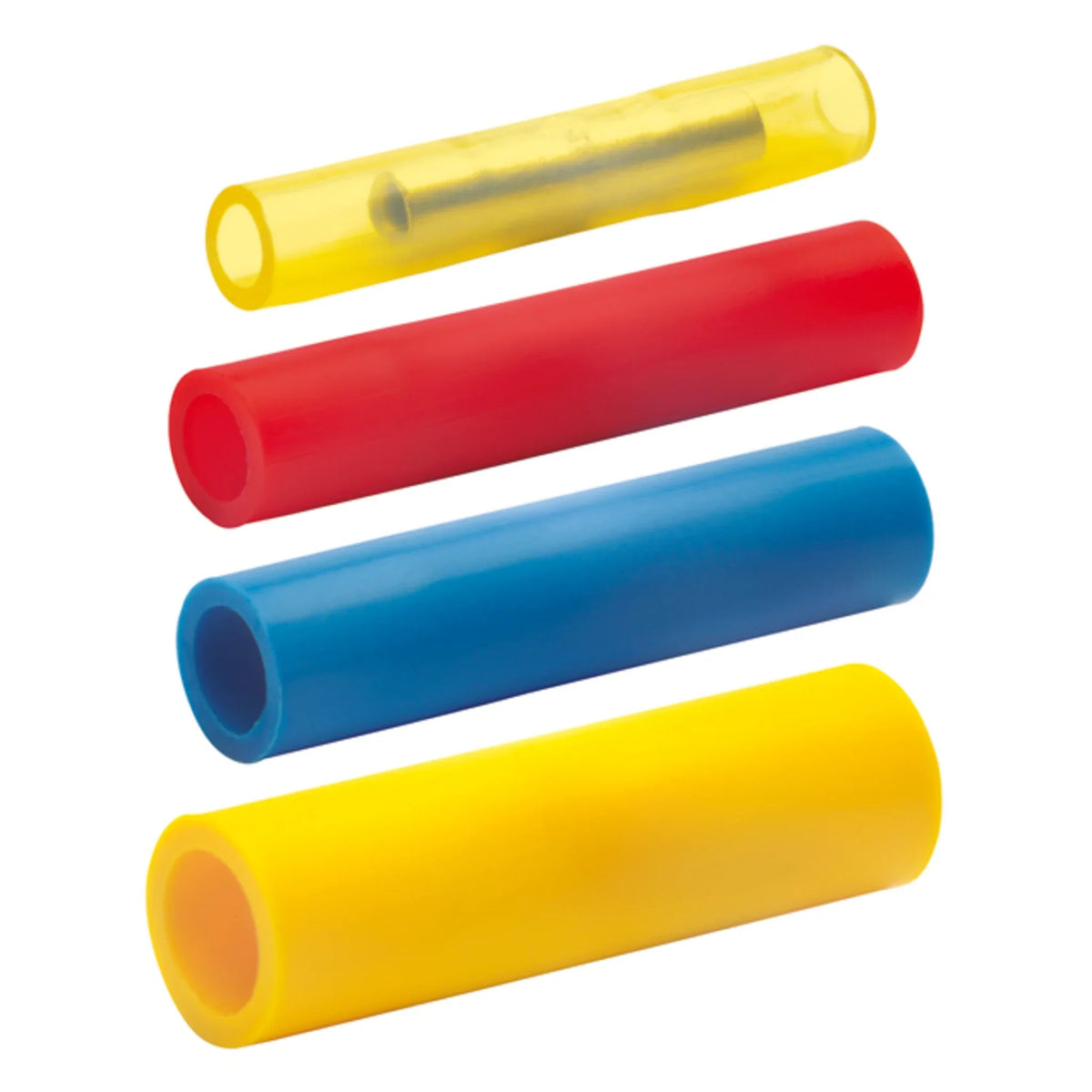

Die richtige Größenwahl: Kabelquerschnitt und Farbcodierung

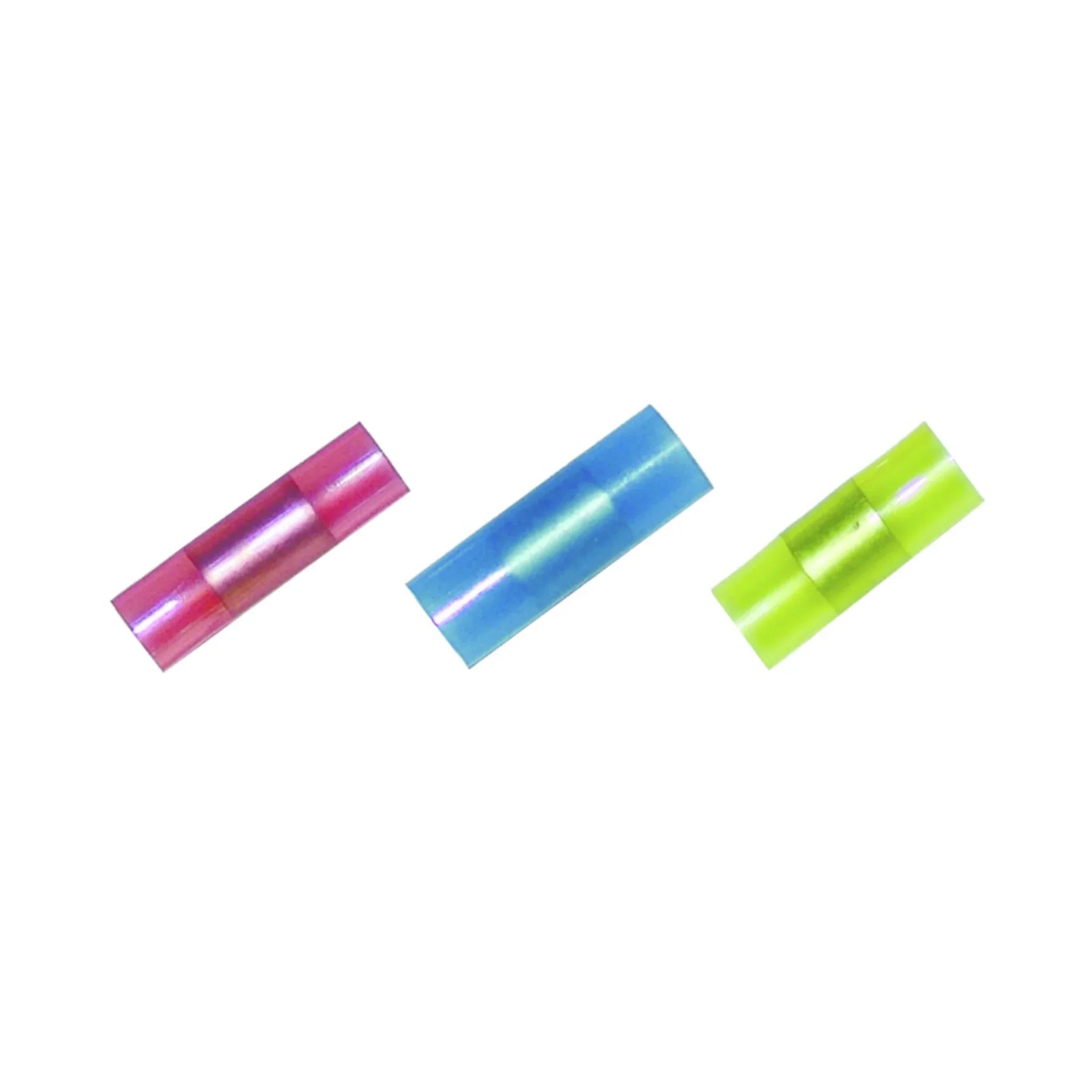

Die korrekte Zuordnung von Kabelquerschnitt und Verbindergröße ist entscheidend für eine sichere Verbindung. Zu kleine Verbinder können die Leiter beschädigen, zu große erzeugen hohe Übergangswiderstände durch unvollständige Verformung über 50 Milliohm. Die internationale Farbcodierung nach DIN 46228 erleichtert die schnelle Zuordnung auf der Baustelle. Rote Verbinder für 0,5-1,5 mm² finden hauptsächlich in der KFZ-Elektronik und bei Steuerleitungen Verwendung. Blaue Verbinder (1,5-2,5 mm²) sind ideal für Hausinstallationen mit NYM-J Leitungen. Gelbe Verbinder (4-6 mm²) kommen bei kraftführenden Leitungen wie Herd- oder Motoranschlüssen zum Einsatz.

Querschnittstabelle 0,5-6 mm² mit Farbzuordnung

Bei der Querschnittswahl ist der tatsächliche Leiterquerschnitt maßgebend, nicht der Kabelaußendurchmesser. Ein 3x1,5mm² NYM-Kabel benötigt blaue Verbinder für 1,5mm², obwohl der Kabeldurchmesser 8,5mm beträgt. Bei Litzen ist der Gesamtquerschnitt aller Einzeldrähte entscheidend - ein 1,5mm² Litzenleiter besteht beispielsweise aus 30 Einzeldrähten à 0,25mm Durchmesser. Die Toleranzen der Verbinder sind so ausgelegt, dass auch Zwischengrößen sicher verarbeitet werden können. So passt ein 2,5mm²-Leiter noch in blaue Verbinder (Crimpkraft 1500N), ein 4mm²-Leiter benötigt jedoch bereits gelbe Verbinder (Crimpkraft 2500N) für optimale Verbindungsqualität unter 5 Milliohm Übergangswiderstand. Bei mehrpoligen Kabeln wird jeder Leiter einzeln gecrimpt. Für Erdungsleiter sind spezielle grün-gelbe Ringkabelschuhe nach DIN VDE 0100-540 vorgeschrieben, die sich farblich von den Außenleitern unterscheiden.

NYM-Leitungen: Was ist zulässig nach VDE?

Bei Gebäudeinstallationen mit NYM-Leitungen gelten strenge Vorschriften der VDE 0100. Quetschverbindungen sind grundsätzlich zulässig, müssen jedoch dauerhaft zugänglich bleiben. Dies bedeutet: Verbindungen in Verteilerdosen sind erlaubt, Verbindungen in Wandschlitzen oder Rohren sind unzulässig. Für die Hausinstallation eignen sich besonders isolierte Stoßverbinder in Kombination mit Kabelbindern zur Zugentlastung. Die Verbindung sollte zusätzlich durch eine Verteilerdose nach DIN 49073 mechanisch geschützt werden. Bei Reparaturen temporärer Art können auch wasserdichte Schrumpfverbinder eingesetzt werden, bis eine normgerechte Lösung realisiert wird. Wichtige VDE-Bestimmung: In Feuchträumen (Bad, Küche) sind nur isolierte Verbinder mit Schutzart IP54 mindestens zulässig. Bei Außeninstallationen steigt die Anforderung auf IP65. Die Verbindungen müssen mit einem Prüfgerät auf Durchgang und Isolationswiderstand geprüft werden.

Installation und Werkzeuge

Eine professionelle Crimpverbindung erfordert das richtige Werkzeug und die korrekte Technik. Standard-Kombizangen mit Crimpbacken sind für gelegentliche Arbeiten ausreichend, für regelmäßige Verwendung empfiehlt sich jedoch eine spezialisierte Ratschenzange mit definierten Pressbacken und einstellbarer Crimpkraft. Der Crimpvorgang erfolgt in mehreren Stufen: Zunächst wird das Kabel mit einer Abisolierzange auf die richtige Länge abisoliert - typischerweise 8-10mm für Stoßverbinder. Anschließend wird der blanke Leiter in den Verbinder eingeführt und mit definierter Kraft verpresst. Professionelle Crimpprozesse verwenden kraftgesteuerte Pressen mit Überwachung: Die Crimpkraft wird gemessen und dokumentiert. Typische Werte sind 1500N für 1,5mm², 2500N für 2,5mm² und 4000N für 6mm² Querschnitt.

Schritt-für-Schritt-Anleitung zum Crimpen

Schritt 1: Kabelisolierung mit scharfem Abisolierwerkzeug entfernen, ohne die Leiter zu beschädigen. Die Abisolierlänge richtet sich nach der Verbinderhülse - bei Stoßverbindern bis zur Hälfte der Hülsenlänge (8-12mm). Litzen nicht verdrehen, da dies den Querschnitt reduziert. Schritt 2: Leiter in den Verbinder einführen, bis er am Anschlag sitzt. Bei Stoßverbindern von beiden Seiten gleichmäßig einstecken, bis die Leiter in der Mitte aufeinandertreffen. Litzen vorher antippen, um abstehende Drähte zu erfassen. Die Eindringtiefe sollte 90% der Hülsenlänge betragen. Schritt 3: Crimpzange mittig ansetzen und mit konstantem Druck zusammenpressen bis zum Anschlag der Ratsche. Moderne Ratschenzangen geben erst bei vollständiger Verpressung frei und garantieren so reproduzierbare Qualität. Die Crimpung sollte symmetrisch erfolgen - bei längeren Verbindern mehrere Crimpungen nebeneinander. Schritt 4: Verbindung auf festen Sitz prüfen durch Zugtest mit 50N für 30 Sekunden. Eine ordnungsgemäße Crimpung hält diese Belastung ohne Verformung. Zusätzlich Durchgangsmessung mit Multimeter: Der Widerstand sollte unter 5 Milliohm liegen.

Die richtige Crimpzange auswählen

Für Heimwerker und gelegentliche Arbeiten reichen Kombi-Crimpzangen mit verschiedenen Backengrößen für 20-40 Euro. Sie vereinen Abisolier-, Crimp- und Schneidfunktion in einem Werkzeug und decken die Standardgrößen 0,5-6mm² ab. Die Crimpkraft ist jedoch nicht standardisiert. Professionelle Anwender sollten in eine Ratschenzange für 80-200 Euro investieren. Diese garantiert durch den Ratschenmechanismus vollständige Verpressung und verhindert unvollständige Crimpungen durch vorzeitiges Lösen. Markenherstelller wie Klauke bieten zusätzlich auswechselbare Backen für verschiedene Verbindertypen und kalibrierte Crimpkräfte. Industrielle Anwendungen verwenden pneumatische oder hydraulische Crimpmaschinen mit Kraft- und Wegüberwachung. Diese ermöglichen reproduzierbare Qualität bei Serienfertigungen und dokumentieren jeden Crimpvorgang für die Qualitätssicherung.

Häufige Fehler vermeiden

Der häufigste Fehler ist falsches Abisolieren: Übersteht blanker Leiter die Verbinderhülse um mehr als 1mm, entstehen Berührungspunkte und Kurzschlussgefahr. Zu kurz abisolierte Leiter haben schlechten Kontakt. Als Faustregel gilt: Die Abisolierlänge sollte 1-2mm kürzer sein als die Hülsentiefe, bei Stoßverbindern 45% der Gesamtlänge. Ein weiterer kritischer Punkt ist unvollständiges Crimpen unter 80% der erforderlichen Kraft. Dies führt zu Übergangswiderständen über 20 Milliohm und Erwärmung im Betrieb. Moderne Ratschenzangen verhindern dies durch ihren Mechanismus, bei einfachen Zangen muss der Anwender auf vollständige Verpressung achten. Bei Litzen das Verdrehen vermeiden: Dies reduziert den effektiven Querschnitt um bis zu 15% und kann einzelne Drähte brechen. Stattdessen die Litze nur leicht antippen, um abstehende Drähte zu erfassen. Korrodierte oder angelaufene Leiter vor dem Crimpen mechanisch reinigen.

Quetschverbinder-Sortimente für Profis und Heimwerker

Für den professionellen Einsatz bieten Sortimente mit 300-500 Teilen verschiedene Größen und Bauformen den größten Nutzen. Ein typisches Elektriker-Sortiment enthält Stoßverbinder, Ringkabelschuhe M5-M8 und Flachstecker 2,8-6,3mm in den Standardgrößen 0,5-6 mm². Wasserdichte Varianten für Außeninstallationen runden das Sortiment ab. Handwerker-Sets für KFZ und Industrie konzentrieren sich auf robuste, korrosionsbeständige Ausführungen mit verzinnter Oberfläche. Diese kosten 20-30% mehr als Standard-Verbinder, bieten jedoch deutlich längere Lebensdauer in aggressiver Umgebung. Heimwerker-Sets mit 100-200 Teilen konzentrieren sich auf die gebräuchlichsten Größen für Haushaltsanwendungen. Rote (0,5-1,5mm²) und blaue (1,5-2,5mm²) Verbinder decken 80% aller Reparaturen ab, gelbe Verbinder (4-6mm²) für stärkere Leitungen runden das Sortiment ab.

Markenqualität: WAGO vs. Klauke vs. Standard-Sets

WAGO-Verbinder zeichnen sich durch präzise Fertigung mit Toleranzen unter ±0,05mm und innovative Designs aus. Die SPLICING-Technologie ermöglicht werkzeuglose Verbindungen für bestimmte Anwendungen bis 2,5mm², während klassische Crimpverbinder höchste Strombelastbarkeit bis 100A bieten. WAGO-Produkte kosten 40-60% mehr, erreichen jedoch 25-30% niedrigere Übergangswiderstände. Klauke als Traditionsunternehmen bietet komplette Systeme aus Verbindern und passenden Crimpwerkzeugen seit über 100 Jahren. Die aufeinander abgestimmten Komponenten garantieren optimale Verbindungsqualität mit dokumentierten Crimpkräften und sind daher in der Industrie weit verbreitet. Besonders die K-Crimp Technologie mit hexagonaler Verformung erzeugt 30% höhere Zugfestigkeit. Standard-Sortimente namenhafter deutscher Hersteller bieten das beste Preis-Leistungs-Verhältnis für normale Anwendungen. Sie erfüllen alle relevanten Normen DIN 46228 und VDE 0100, erreichen jedoch nicht die Präzision der Markenprodukte. Für Hausinstallationen und gelegentliche Reparaturen völlig ausreichend.

Empfohlene Grundausstattung für verschiedene Einsatzbereiche

Für KFZ-Reparaturen: Wasserdichte Schrumpfverbinder in rot (20 Stk), blau (30 Stk) und gelb (15 Stk), dazu Flachstecker 2,8mm (20 Stk) und 6,3mm (10 Stk) für Relais und Sicherungen. Ein kompaktes Sortiment von 100 Teilen deckt 90% aller Autoreparaturen ab. Kosten: 25-40 Euro für Markenqualität. Hausinstallation: Isolierte Stoßverbinder in blau 1,5-2,5mm² (50 Stk) und gelb 4-6mm² (20 Stk), Ringkabelschuhe M5 (10 Stk) und M6 (15 Stk) für Erdungsanschlüsse. Dazu eine Grundausstattung Aderendhülsen für saubere Anschlüsse in Klemmen. Gesamtkosten: 35-50 Euro. Industrie/Schaltschrankbau: Unisolierte Verbinder für bessere Wärmeableitung bei Strömen über 50A, erweitert um Spezialformen wie Gabelkabelschuhe oder Mehrfach-Verteiler. Hier ist Markenqualität durch die hohen Anforderungen (Vibrationen, Temperaturschwankungen ±40°C, 100.000 Zyklen) meist wirtschaftlicher. Sortimente ab 150 Euro.
