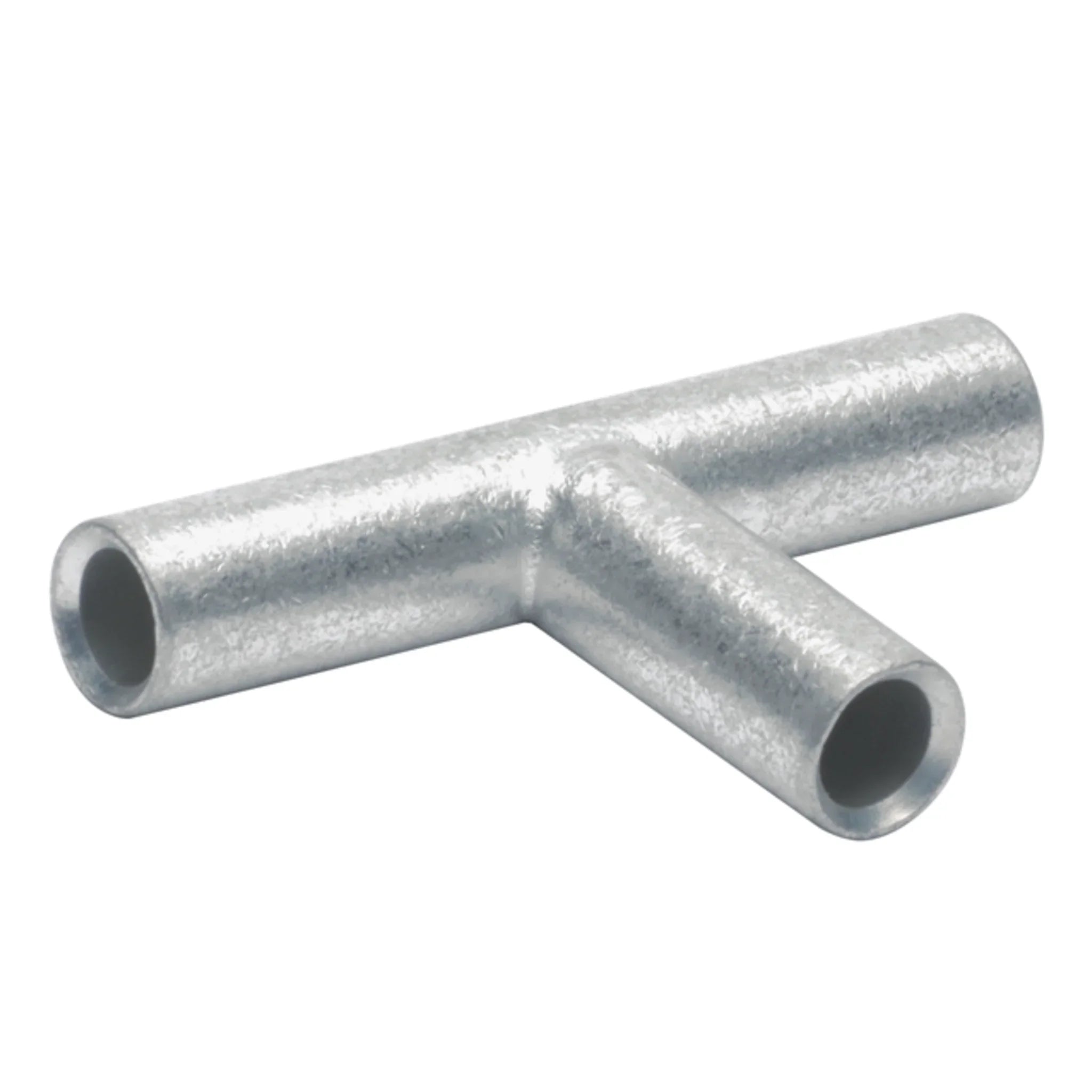

T-Verbinder unisoliert für mehrdrähtige Leiter, 6–150 mm²

Ein Abzweig aus einer durchgehenden Leitung lässt sich ohne Klemmkasten herstellen, wenn der Verbinder drei Rohrteile in T-Form vereint. Dieser Pressverbinder aus verzinntem Kupfer nimmt die durchgehende Ader und den Abgang auf und wird in einer Abzweigmuffe verpresst.

Nutzen

• Drei Abzweige in T-Anordnung — durchgehender Leiter und Abgang in einem Bauteil.
• Für mehrdrähtige Leiter nach VDE 0295 Klasse 2 und für rundgedrückte Sektorleiter ausgelegt.
• Geglühtes Kupfer nach EN 13600 für gleichmäßige Verpressung ohne Rissbildung.
• Galvanisch verzinnt, dadurch dauerhafter Korrosionsschutz an Press- und Kontaktflächen.
• Für Spannungsreihen bis 10 kV eingestuft und in Querschnitten von 6 bis 150 mm² lieferbar.

Anwendung

Die durchgehende Ader wird durch den langen Rohrteil geführt, der Abgang in den Querschenkel eingesetzt; anschließend wird jeder Rohrteil einzeln mit der zum Querschnitt passenden Matrize verpresst. Achten Sie darauf, die Presswerkzeugzuordnung für alle drei Anschlüsse vorab zu prüfen, denn Abgang und Hauptleiter können unterschiedliche Matrizen erfordern. Für feindrähtige Leiter und für Massivleiter ist die Bauform nicht vorgesehen. Der Verbinder ist unisoliert; die Abzweigstelle wird nach dem Pressen mit Schrumpfmaterial oder in einer Muffe isoliert und wiederhergestellt. Zugfeste Verbindungen sind mit dieser Ausführung nicht möglich, die Leitungen sind zugentlastet zu verlegen.

Lieferumfang

Geliefert im Karton (CT); die Stückzahl je Karton hängt von der gewählten Variante ab und steht in den Varianten-Details. Ein Datenblatt ist hinterlegt.

• Nennquerschnitt = 6 mm²
• Ausführung = UL-Ausführung
• Hülsenform = lang
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = nein
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Isolation = ohne
• Spannungsreihe = bis 10 kV
• Art der Verbindung = T-Verbinder
• Anzahl der Abzweige = 3
• Für zugfeste Verbindungen = nein
• Ölstopp/Mittelsteg = nein
