Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

U - DQ(ZN)BH VB von Draka Comteq (DNT) bei Kabelkaufhaus - 4065624031096 - 60047835-CPR - LWL Kabel

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

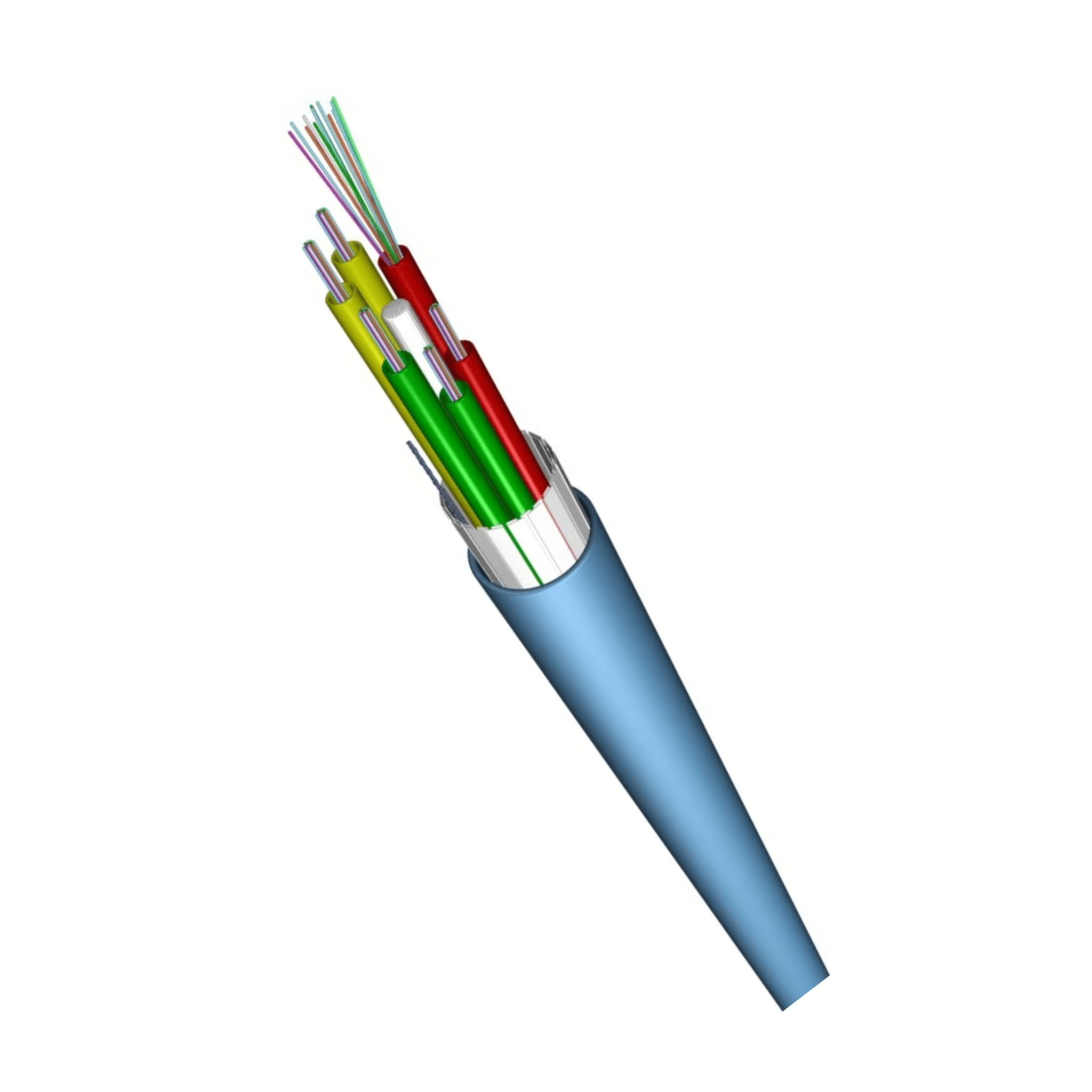

U-DQ(ZN)BH VB

Typ: LWL Kabel

Artikelnummer: 60018836-CPR

EAN: 4065624015591

€2,80 EUR

€2,80 EUR ~~€4,73 EUR~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (12998)

Anzahl der Fasern: 24

24 48 72 96 144

VPE & Glasfasertyp: 1 m; OS2

1 m; OS2

Brandverhaltensklasse nach EN 13501-6: Eca

Eca

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Nutzen

Das LWL-Installationskabel mit 96 Multimode-Fasern (50/125, OM4) ermöglicht hohe Bandbreiten und eine hohe Faserdichte in einem kompakten Kabelaufbau.
Die verseilte Bündelader-Ausführung mit gelgefüllter Bündelader schützt die Fasern zuverlässig und unterstützt eine saubere, installationsfreundliche Verarbeitung.
Als Innen-/Außen-Kabel ist es UV-beständig, metallfrei und längswasserdicht ausgeführt, wodurch es vielseitig einsetzbar und für anspruchsvolle Umgebungen geeignet ist.
Der integrierte Nagetierschutz erhöht die Betriebssicherheit bei Außeninstallationen und reduziert das Risiko von Ausfällen durch Beschädigungen.
Der halogenfreie, flammwidrige Mantel (raucharm nach IEC 61034-2) mit Eurobrandklasse Eca unterstützt die Einhaltung von Brandschutzanforderungen in Gebäuden.

Anwendung

Für strukturierte Glasfaserverkabelungen in Gebäuden, z. B. als Backbone-/Steigbereichs- oder Etagenverkabelung mit hoher Faserkonzentration.
Für Außenverkabelungen zwischen Gebäuden und auf dem Gelände, z. B. in Rohrsystemen, Kabelwegen oder auf Trassen, wenn UV-Beständigkeit und metallfreie Ausführung gefordert sind.
Geeignet für direkte Erdverlegung (in entsprechendem Sandbett) sowie für die Verlegung im Rohr, wenn eine längswasserdichte Lösung benötigt wird.
Für Installationen, bei denen während der Verlegung eine hohe Zugfestigkeit erforderlich ist (max. Zugfestigkeit während der Verlegung: 5 kN).
Typisch für Campus-Netze, Industrie- und Infrastrukturanwendungen, bei denen ein robustes Innen-/Außen-LWL-Kabel mit Nagetierschutz eingesetzt werden soll.

Technische Kabeldaten

Anzahl der Fasern = 24
Ader-Art = verseilte Bündelader
Faser-Anzahl je Ader = 12
Faserart = Singlemode 9/125
Kategorie = OS2
Mit Zugentlastung = ja
Mit Nagetierschutz = ja
Mantelmaterial = sonstige
Mantel-Farbe = blau
Kabel längswasserdicht = ja
Kabel querwasserdicht = nein
Kabel metallfrei = ja
Raucharm nach IEC 61034-2 = ja
Brandverhaltensklasse nach EN 13501-6 = Eca
Rauchentwicklungsklasse nach EN 13501-6 = ohne
Abtropfverhaltensklasse nach EN 13501-6 = ohne
Säureentwicklungsklasse nach EN 13501-6 = ohne
Ölbeständig nach EN 60811-404 = nein
Chemisch beständig = nein
Außendurchmesser ca. = 11 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 150 mm
Max. Zugfestigkeit während der Verlegung = 5 kN
Geeignet zur Verlegung im Erdreich = ja
Einblasbar = nein
