Auf einen Blick: H05RN-F sind harmonisierte Gummischlauchleitungen mit Neopren-Mantel für mittlere mechanische Beanspruchung (300/500V). Verfügbar in Querschnitten von 0,75mm² bis 25mm² für Gartengeräte, Verlängerungskabel und leichte Werkzeuge. Unterschied zu H07RN-F: niedrigere Spannung, weniger mechanisch belastbar. Qualitätsware von LAPP Kabel, Helukabel und weiteren Marken. Bei Kabelkaufhaus als Meterware, 24h-Versand, 30 Tage Rückgabe.
Was ist H05RN-F? - Gummischlauchleitung für mittlere Beanspruchung
H05RN-F bezeichnet eine harmonisierte Gummischlauchleitung nach europäischer Norm für den Einsatz bei mittlerer mechanischer Beanspruchung. Diese flexible Leitung wird hauptsächlich für den Anschluss von Haushalts- und Gartengeräten sowie für Verlängerungskabel verwendet, die nicht extremen Belastungen ausgesetzt sind.
Bedeutung der Bezeichnung H05RN-F erklärt
Die Bezeichnung H05RN-F folgt dem harmonisierten Europäischen Bezeichnungssystem und gibt präzise Auskunft über die Leitungseigenschaften: Das "H" steht für "harmonisiert" nach europäischer Norm, "05" definiert die Nennspannung von 300/500V (Uo/U), "R" kennzeichnet die Gummiisolierung der Adern, "N" beschreibt den Neopren- oder gleichwertigen synthetischen Gummi-Mantel und "F" zeigt an, dass es sich um eine flexible, mehradrige Leitung mit Feindrähten handelt.
Diese Kodierung ermöglicht es Fachkräften und versierten Anwendern, sofort die wesentlichen Eigenschaften der Leitung zu erkennen und sie für den passenden Einsatzzweck auszuwählen. Im Gegensatz zu anderen Leitungstypen ist H05RN-F speziell für Anwendungen konzipiert, die Flexibilität erfordern, aber keine extreme mechanische Beanspruchung erwarten lassen.
Aufbau und technische Eigenschaften

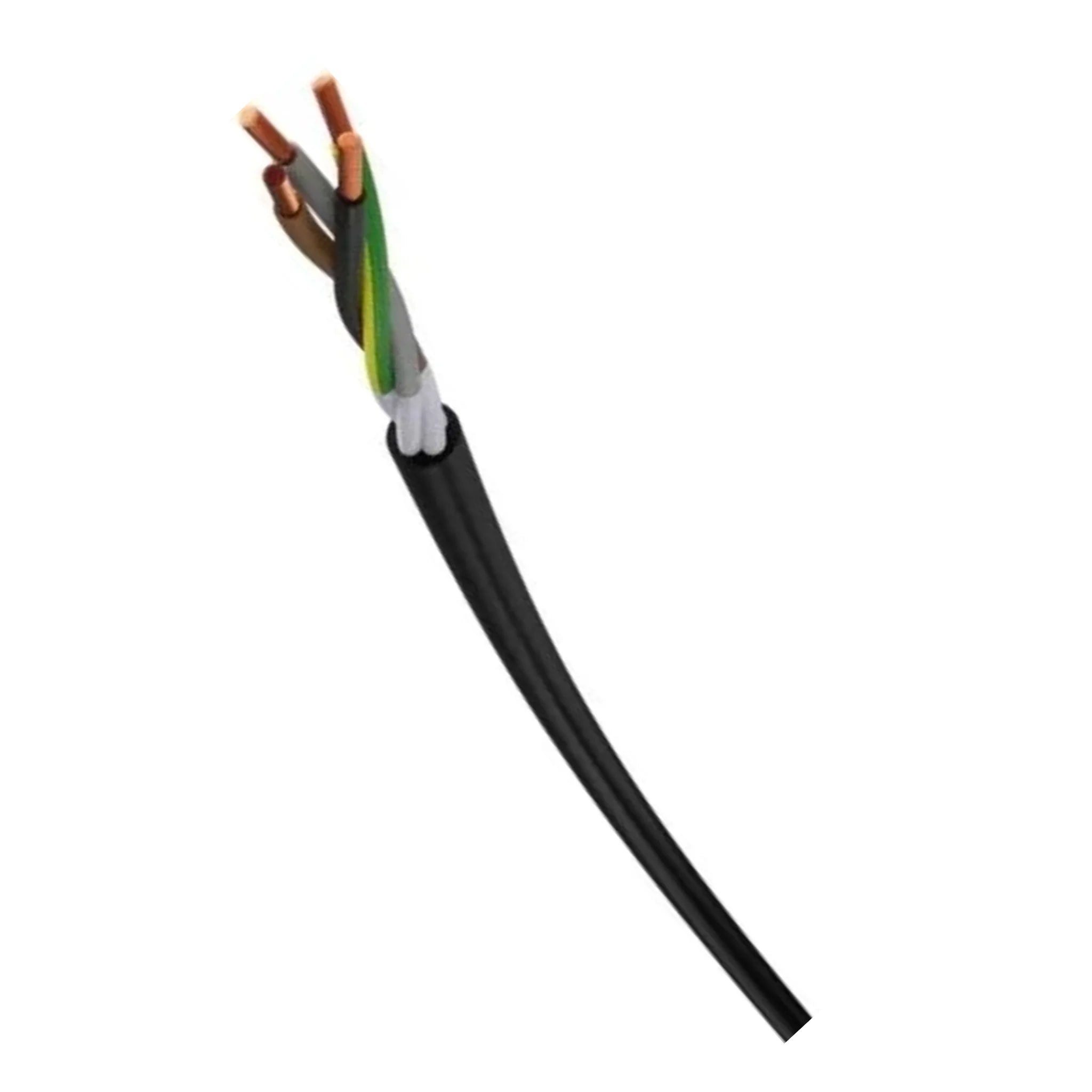

Der dreischichtige Aufbau der H05RN-F macht sie zu einer robusten und vielseitigen Lösung: Die Kupferleiter bestehen aus feinen Litzen für maximale Flexibilität, die Aderisolierung aus Gummi (meist EPR - Ethylen-Propylen-Kautschuk) gewährleistet ausgezeichnete elektrische Eigenschaften und Alterungsbeständigkeit, während der schwarze Neopren-Außenmantel mechanischen Schutz und Witterungsbeständigkeit bietet.
Die Betriebstemperatur liegt zwischen -25°C und +60°C (kurzzeitig bis +85°C), was sie für die meisten Innen- und Außenanwendungen geeignet macht. Die Leitung ist öl-, säure- und laugenbeständig in begrenztem Umfang und weist eine gute UV-Beständigkeit auf, wodurch sie sich auch für den zeitweisen Außeneinsatz eignet.
H05RN-F vs. H07RN-F vs. H05RR-F - Die wichtigsten Unterschiede
Die Unterscheidung zwischen den verschiedenen Gummischlauchleitungen ist entscheidend für die richtige Auswahl. Während alle drei Typen ähnlich aufgebaut sind, unterscheiden sie sich erheblich in ihren Einsatzgebieten und technischen Spezifikationen.
Spannungsbereiche und mechanische Belastbarkeit
Der wichtigste Unterschied liegt in der Nennspannung: H05RN-F ist für 300/500V ausgelegt, H07RN-F für 450/750V. Diese höhere Spannungsauslegung der H07RN-F Leitung geht mit einer robusteren Konstruktion einher, die auch stärkere mechanische Beanspruchungen verkraftet. H05RR-F hingegen verfügt über einen verstärkten Butyl-Kautschuk-Mantel für besonders anspruchsvolle mechanische Bedingungen.
Die mechanische Belastbarkeit zeigt sich konkret im Zuggewicht: H05RN-F verträgt etwa 30% weniger Zugkraft als H07RN-F, was sich in der Praxis bei Baustelleneinsatz oder industriellen Anwendungen bemerkbar macht. Für Heimwerker und gelegentliche Nutzung reicht die H05RN-F völlig aus, während professionelle Handwerker oft zur robusteren H07RN-F greifen.
Anwendungsgebiete im Vergleich
H05RN-F eignet sich perfekt für Haushaltsgeräte wie Staubsauger, Küchengeräte oder Rasenmäher, wo moderate Bewegung und gelegentliche Verlegung im Außenbereich erforderlich sind. H07RN-F kommt bei Baustellengeräten, Schweißanlagen oder industriellen Maschinen zum Einsatz, die häufig bewegt werden oder raueren Bedingungen standhalten müssen.
Ein praktisches Unterscheidungskriterium ist die Verwendungshäufigkeit: Wird die Leitung täglich professionell eingesetzt und häufig auf- und abgerollt, ist H07RN-F die bessere Wahl. Für gelegentliche Nutzung im Haushalt oder Gartenbereich reicht H05RN-F völlig aus und ist zudem kostengünstiger.
Einsatzbereiche und Anwendungen von H05RN-F
Die Vielseitigkeit von H05RN-F macht sie zur ersten Wahl für zahlreiche Anwendungen in Haushalt, Garten und leichter gewerblicher Nutzung. Ihre ausgewogenen Eigenschaften zwischen Flexibilität, Robustheit und Kosteneffizienz erschließen ein breites Einsatzspektrum.
Haushalt und Gartenbereich
Im Haushaltsbereich bewährt sich H05RN-F besonders bei der Konfektionierung von Geräteanschlussleitungen für Staubsauger, Küchenmaschinen oder Heizgeräte. Die flexible Konstruktion erleichtert das Handling, während der Neopren-Mantel vor gelegentlichen mechanischen Einwirkungen schützt. Für Verlängerungskabel im Innenbereich bietet sie die ideale Balance zwischen Sicherheit und Handhabung.
Gartengeräte wie elektrische Rasenmäher, Heckenscheren oder Hochdruckreiniger profitieren von der Witterungsbeständigkeit der H05RN-F. Der Neopren-Mantel widersteht UV-Strahlung und Feuchtigkeit, wodurch die Leitung auch bei gelegentlichem Verbleib im Freien ihre Eigenschaften behält. Wichtig ist jedoch, dass H05RN-F nicht für die dauerhafte Erdverlegung geeignet ist.
Industrie und Handwerk
In industriellen Anwendungen findet H05RN-F ihren Platz bei leichten bis mittelschweren Aufgaben. Kleinere Werkzeuge, Prüfgeräte oder Steuerungskomponenten werden häufig mit H05RN-F angeschlossen, da die Spannung von 300/500V für viele industrielle Anwendungen ausreicht und die Flexibilität den täglichen Betrieb erleichtert.
Handwerksbetriebe schätzen H05RN-F für temporäre Installationen oder als Kabeltrommel-Bestückung für leichte Arbeiten. Die Kostenersparnis gegenüber H07RN-F ist bei größeren Längen erheblich, während die Eigenschaften für viele Anwendungen vollkommen ausreichen. Besonders in Innenräumen oder überdachten Bereichen zeigt H05RN-F ihre Stärken.
Verlegung im Außenbereich - was ist zu beachten?
H05RN-F kann zeitweise im Außenbereich verwendet werden, ist jedoch nicht für dauerhafte Verlegung oder Erdverlegung konzipiert. Der Neopren-Mantel bietet guten Schutz vor UV-Strahlung, Feuchtigkeit und moderaten Temperaturschwankungen, aber längere Exposition gegenüber extremen Witterungsbedingungen kann die Lebensdauer verkürzen.
Für temporäre Außenanwendungen wie Gartenfeste, Bauarbeiten oder saisonale Installationen ist H05RN-F gut geeignet. Dabei sollte die Leitung vor direktem Kontakt mit scharfkantigen Gegenständen geschützt und nach Gebrauch trocken gelagert werden. Bei dauerhaften Außeninstallationen sollten Sie zu spezialisierten Erdkabeln oder robusteren Leitungstypen greifen.
- Rissbildung nach Winter: Neopren wird bei unter -25°C spröde - lagern Sie die Leitung frostfrei
- Überhitzung bei aufgerolltem Kabel: Rollen Sie H05RN-F bei Leistungen über 1000W immer vollständig ab
- Beschädigung durch scharfe Kanten: Verwenden Sie Kabelschutzschläuche an Durchführungen und Kanten
- Feuchtigkeitseintritt an Steckverbindungen: Nutzen Sie IP44-Steckdosen oder Schutzabdeckungen für Außenanwendungen
Querschnitt richtig wählen - von 0,75mm² bis 2,5mm²
Die Querschnittswahl bei H05RN-F entscheidet über Sicherheit, Effizienz und Lebensdauer der Installation. Jeder Querschnitt hat seinen optimalen Anwendungsbereich, und eine Unterdimensionierung kann zu Überhitzung und Ausfällen führen.
Querschnittstabelle nach Geräteleistung
Die Auswahl des richtigen Querschnitts richtet sich primär nach der Strombelastbarkeit und der Kabellänge. H05RN-F 0,75mm² eignet sich für kleine Haushaltsgeräte bis 1000W, während 1,5mm² für die meisten Standardanwendungen bis 2300W ausreicht. Größere Querschnitte kommen bei höheren Leistungen oder längeren Distanzen zum Einsatz.
Kabellänge und Spannungsfall berechnen
Bei längeren Kabeldistanzen führt der elektrische Widerstand zu Spannungsabfall, der die Geräteleistung reduziert und Überhitzung verursachen kann. Als Faustregel gilt: Bei 25 Metern Kabellänge sollte der nächstgrößere Querschnitt gewählt werden, um Spannungsverluste unter 3% zu halten.
Konkret bedeutet dies: Ein 2000W-Gerät benötigt normalerweise 1,5mm², aber bei 30 Metern Kabellänge sollten 2,5mm² verwendet werden. Die exakte Berechnung erfolgt über die Formel: Spannungsfall = 2 × Länge × Strom × spezifischer Widerstand / Querschnitt. Für Kupfer beträgt der spezifische Widerstand 0,0178 Ω×mm²/m.
2000W-Rasenmäher bei 25m Kabellänge mit 1,5mm²:
Strom: 2000W ÷ 230V = 8,7A
Spannungsfall: 2 × 25m × 8,7A × 0,0178 ÷ 1,5mm² = 5,2V (2,3%)
Ergebnis: Noch akzeptabel. Bei 40m Länge wären es 8,3V (3,6%) - hier sollte 2,5mm² gewählt werden.
Kaufratgeber H05RN-F - Qualitätskriterien und Herstellervergleich
Beim Kauf von H05RN-F-Leitungen entscheiden Qualitätsunterschiede über Lebensdauer, Sicherheit und Wirtschaftlichkeit. Hochwertige Leitungen von Markenherstellern kosten zwar mehr in der Anschaffung, bieten aber deutlich bessere Langzeiteigenschaften und Sicherheitsreserven.
Qualitätskriterien beginnen bei der Kupferreinheit: Markenhersteller wie LAPP Kabel verwenden Kupfer mit 99,9% Reinheit, was niedrigeren Widerstand und bessere Leitfähigkeit gewährleistet. Billigware kann durch Beimischungen oder dünnere Leiter die angegebenen Querschnitte nicht erreichen, was zu Überhitzung und Ausfällen führt.
Der Gummimantel zeigt Qualitätsunterschiede besonders deutlich: Hochwertige Neopren-Mischungen behalten auch nach Jahren ihre Flexibilität und Rissbeständigkeit, während minderwertige Mäntel bereits nach kurzer Zeit spröde werden oder sich verfärben. Prüfzeichen wie VDE oder CE sind Mindestanforderungen, darüber hinaus bieten etablierte Hersteller oft erweiterte Garantien und technischen Support.
LAPP Kabel: Premium-Qualität, 5 Jahre Garantie, umfassende technische Dokumentation, höchste Kupferreinheit
Helukabel: Sehr gute Qualität, bewährte Industriestandards, gutes Preis-Leistungs-Verhältnis
Nexans: Französische Qualität, spezielle Mischungen für extreme Bedingungen, hohe Lebensdauer
Standard-Hersteller: Grundausstattung für gelegentliche Nutzung, VDE-konform, deutlich günstiger
Für professionelle Anwendungen empfehlen sich Markenprodukte von LAPP Kabel, Helukabel oder Nexans, die ihre Leitungen in modernen Produktionsanlagen mit konstanter Qualitätskontrolle fertigen. Diese Hersteller bieten auch umfassende technische Datenblätter und Beratung für spezielle Anwendungen.
Im Preisvergleich sollten Sie immer die Kosten pro Meter und Aderzahl betrachten. Günstige Angebote entpuppen sich oft als unwirtschaftlich, wenn der tatsächliche Kupferquerschnitt geringer ist oder die Leitung vorzeitig altert. Für kritische Anwendungen lohnt sich die Investition in Qualitätsware, während für seltene Nutzung auch günstigere Varianten ausreichen können.
Konfektionierung und Verarbeitung
H05RN-F lässt sich mit handelsüblichen Abisolierzangen gut bearbeiten, wobei die weiche Gummiisolierung scharfe Klingen erfordert. Für professionelle Konfektionierung eignen sich Crimpzangen mit passenden Einsätzen für die jeweiligen Querschnitte.
Bei der Verlegung sollten Sie auf den minimalen Biegeradius achten: Das Sechsfache des Außendurchmessers verhindert Knickstellen und Beschädigungen der Innenleiter. Nagelschellen oder Kabelbefestigungssysteme fixieren die Leitung ohne Quetschungen, während Kabelbinder für temporäre Installationen genügen.
H05RN-F bei Kabelkaufhaus bestellen - Ihre Vorteile
Bei Kabelkaufhaus erhalten Sie H05RN-F-Gummischlauchleitung als praktische Meterware - perfekt für individuelle Längen ohne Verschnitt. Unser Sortiment umfasst Qualitätsware von LAPP Kabel, Helukabel und anderen renommierten Herstellern in allen gängigen Querschnitten von 0,75mm² bis 25mm².
Der 24-Stunden-Versand sorgt dafür, dass Sie Ihre H05RN-F-Leitung bereits am nächsten Werktag erhalten - ideal für dringende Reparaturen oder Projekttermine. Unsere technische Fachberatung unterstützt Sie bei der Auswahl des optimalen Querschnitts und berät zu spezifischen Anwendungsfragen.
Die 30-Tage-Rückgabe-Garantie gibt Ihnen Sicherheit beim Kauf, während faire Preise durch direkten Herstellerbezug entstehen. Zusätzlich profitieren Sie von unserem umfassenden Werkzeugsortiment für die professionelle Verarbeitung Ihrer H05RN-F-Leitung.
Häufige Fragen zu H05RN-F
H05RN-F hat eine Nennspannung von 300/500V und ist für mittlere mechanische Beanspruchung ausgelegt, während H07RN-F mit 450/750V für schwere mechanische Belastungen konzipiert ist. H07RN-F ist robuster und teurer, H05RN-F reicht für Haushalts- und Gartenanwendungen völlig aus. Konkret bedeutet dies: H05RN-F für Rasenmäher und Staubsauger, H07RN-F für Baustellengeräte und Industriemaschinen. Die höhere Spannung der H07RN-F macht sie auch für 400V-Drehstromanwendungen geeignet.
H05RN-F ist für zeitweise Außennutzung geeignet, aber nicht für dauerhafte Verlegung oder Erdverlegung. Der Neopren-Mantel bietet guten UV- und Feuchtigkeitsschutz für temporäre Anwendungen wie Gartenfeste oder saisonale Geräte. Bei Temperaturen unter -25°C wird der Mantel jedoch spröde. Für permanente Außeninstallationen sind spezielle Erdkabel wie NYY-J oder Freileitungen nach VDE 0
