Sammlung: Kaltschrumpf Endkappe

Kabeldurchmesser	Schrumpfrate	Temperaturbereich	Material	Anwendung
11,6 - 19,0 mm	2:1	-55°C bis +90°C	EPDM	NYY-J Installationsleitungen, Fernmeldekabel, Schaltschrankverkabelung
19,1 - 32,0 mm	2:1	-55°C bis +90°C	EPDM	NA2XS2Y Erdkabel, Steuerungsleitungen, Industrieverteilungen
32,1 - 54,0 mm	2:1	-55°C bis +90°C	EPDM	Niederspannungs-Hauptleitungen bis 1kV, Mehrleiter-Energiekabel
54,1 - 84,3 mm	2:1	-55°C bis +90°C	EPDM	Hochstromkabel >630A, Mittelspannungskabel, Industrieanlagen
Sondergrößen	nach Spezifikation	projektspezifisch	EPDM/Silikon	Automotive-Bordnetze, Marinekabel, Offshore-Anwendungen

Was sind Kaltschrumpf Endkappen und wie funktionieren sie?

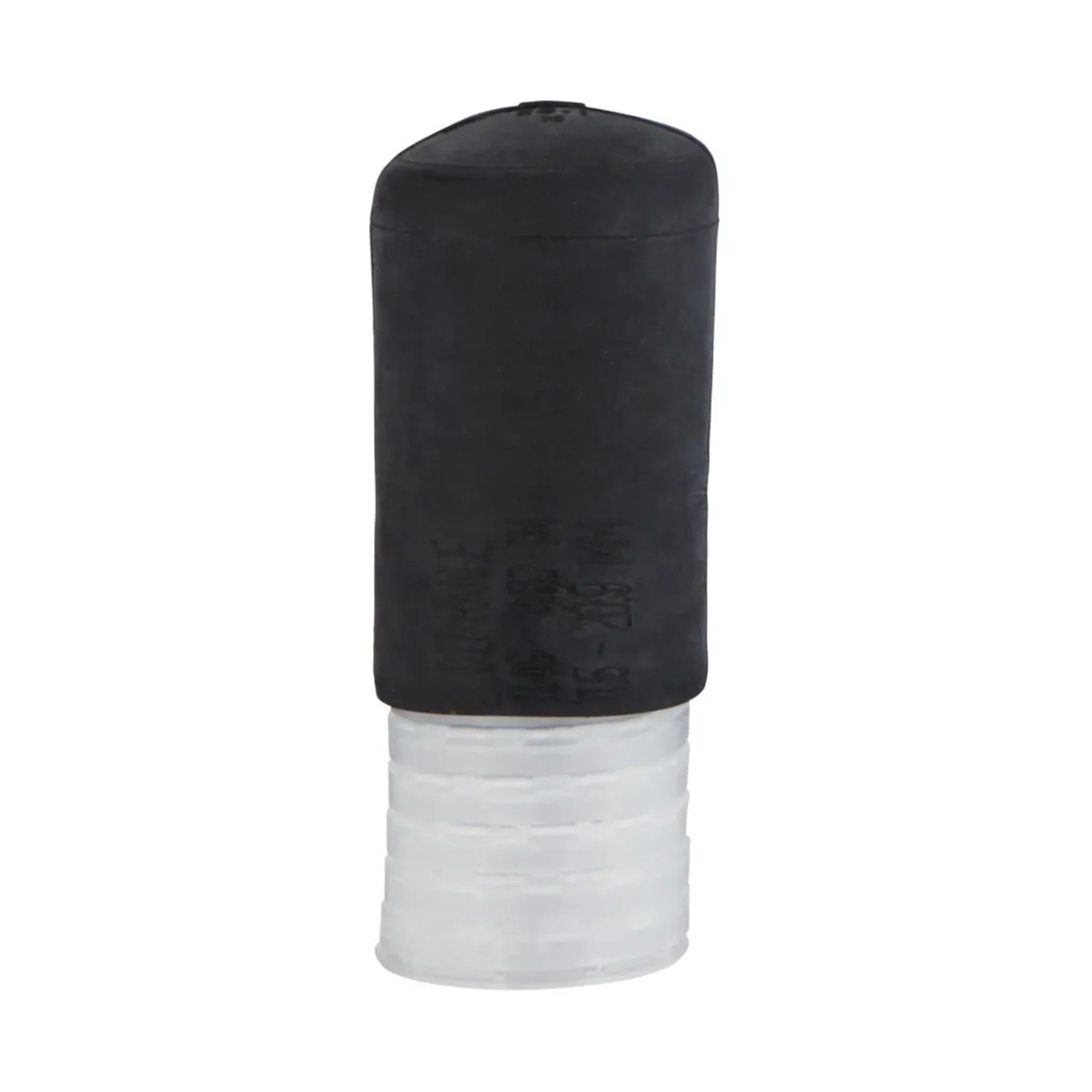

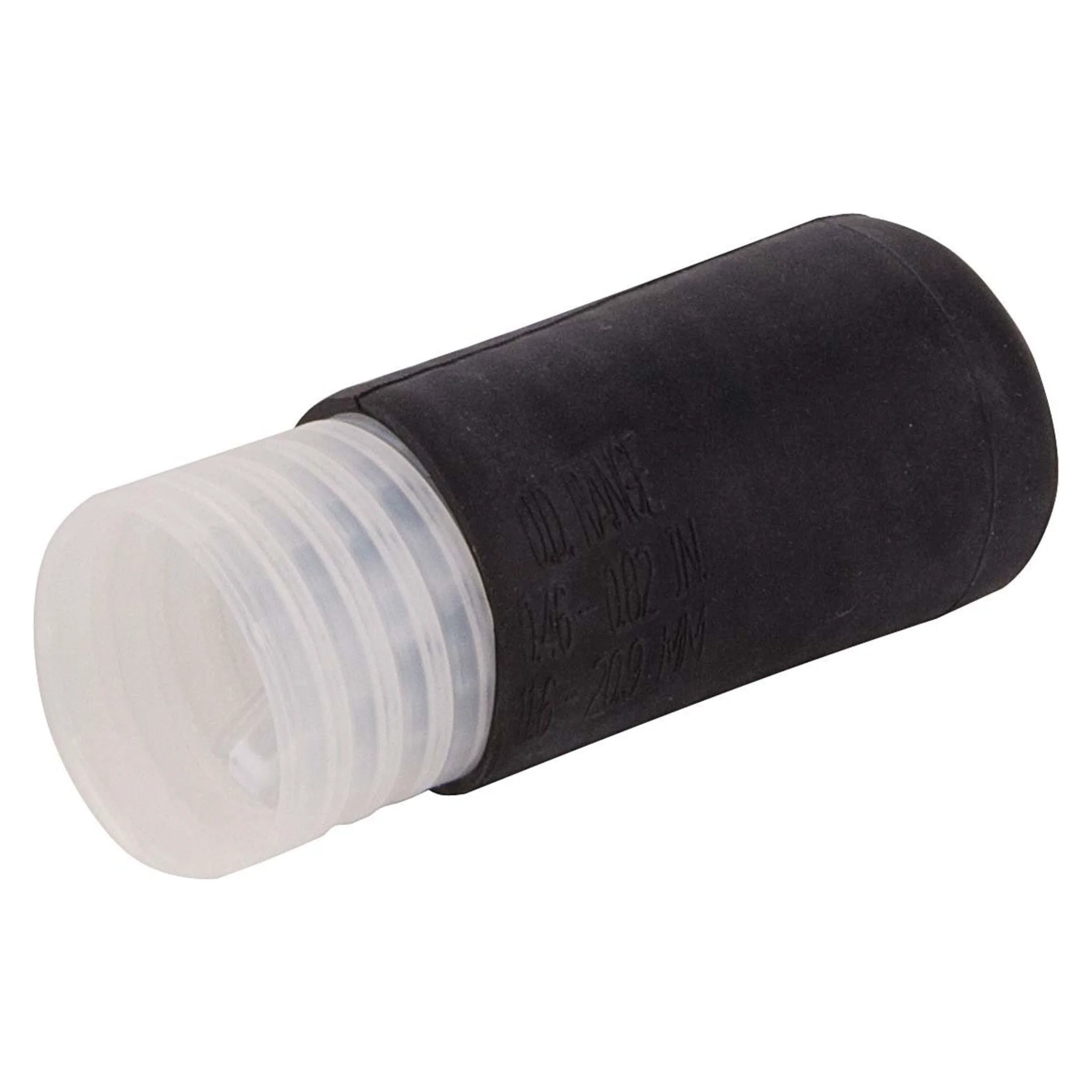

Kaltschrumpf Endkappen bestehen aus einer vorgespannten EPDM-Hülle, die auf eine entfernbare Kunststoffspindel aufgebracht ist. Bei der Installation wird das Kabel durch die Endkappe geschoben, die Spindel entfernt und das Material schrumpft durch seine elastischen Eigenschaften auf das Kabel. Dieser Vorgang erfolgt bei Raumtemperatur und benötigt keine externe Wärmezufuhr. Das EPDM-Material (Ethylen-Propylen-Dien-Kautschuk) wurde speziell für diese Anwendung entwickelt und bietet eine außergewöhnliche Beständigkeit gegen Ozon, UV-Strahlung und extreme Temperaturen. Die 2:1 Schrumpfrate bedeutet, dass sich der Innendurchmesser der Endkappe auf die Hälfte ihres ursprünglichen Wertes reduziert, was eine sichere Abdichtung verschiedener Kabeldurchmesser ermöglicht.

EPDM-Material: Eigenschaften und Vorteile für langfristige Anwendungen

EPDM-Elastomer zeichnet sich durch seine molekulare Struktur aus, die eine außergewöhnliche Flexibilität auch bei niedrigen Temperaturen bis -55°C gewährleistet. Die Resistenz gegen chemische Einflüsse macht Kaltschrumpf Endkappen ideal für Industrieanwendungen, wo aggressive Medien auftreten können. Im Gegensatz zu PVC-basierten Lösungen behält EPDM seine Elastizität über Jahrzehnte bei und wird nicht spröde. Die dielektrischen Eigenschaften des Materials entsprechen höchsten Anforderungen für Mittelspannungsanwendungen. Der Verlustfaktor bleibt auch bei Feuchtigkeit niedrig, was eine konstante Isolationsleistung sicherstellt. Besonders bei Erdverlegungen zeigt EPDM seine Überlegenheit durch Resistenz gegen Bodenfeuchtigkeit und Mikroorganismen.

3M EC-Serie und weitere Marken im Vergleich

Die 3M EC-Serie (ElastomagiC) gilt als Referenz für Kaltschrumpf Endkappen und wird in vier Standardgrößen angeboten: EC-1 für 11,6-19,0mm, EC-2 für 19,1-32,0mm, EC-3 für 32,1-54,0mm und EC-4 für 54,1-84,3mm Kabeldurchmesser. Jede Größe ist optimiert für spezifische Spannungsebenen und Anwendungsbereiche. Die EC-Serie erfüllt die strengen Anforderungen der ANSI C119.1 Norm und ist für Betriebsspannungen bis 35kV zugelassen. ELTA bietet als deutsche Alternative eine robuste Serie mit vergleichbaren technischen Daten, jedoch mit Fokus auf europäische Normen und Kabelstandards. ELTA Kaltschrumpf Endkappen zeichnen sich durch eine besonders gleichmäßige Wandstärke aus, die bei mechanisch beanspruchten Installationen Vorteile bietet. Die Farbkodierung erfolgt nach europäischen Industriestandards.

Größenauswahl nach Kabeldurchmesser - Präzise Dimensionierung für optimale Dichtigkeit

Die korrekte Größenauswahl ist entscheidend für die Funktionssicherheit der Kaltschrumpf Endkappe. Der Kabeldurchmesser wird über dem Kabelmantel gemessen und sollte im unteren Drittel des Arbeitsbereichs der gewählten Endkappe liegen. Bei Kabeln mit 25mm Außendurchmesser beispielsweise ist die EC-2 (19,1-32,0mm) optimal, da ausreichend Schrumpfreserve für eine dauerhafte Abdichtung vorhanden ist. Bei der Auswahl müssen auch zukünftige Kabelverlegungen berücksichtigt werden. Wenn mehrere Kabel durch eine gemeinsame Endkappe geführt werden sollen, ist der Gesamtdurchmesser des Kabelbündels maßgeblich. Sicherheitszuschläge von 10-15% haben sich in der Praxis bewährt, um Toleranzen auszugleichen und die Montage zu erleichtern.

Technische Spezifikationen und Normen - ANSI C119.1 Konformität

Die ANSI C119.1 Norm definiert die Anforderungen für Kabelzubehör in nordamerikanischen Stromnetzen und wird international als Qualitätsstandard anerkannt. Kaltschrumpf Endkappen nach dieser Norm müssen Prüfungen für Zugfestigkeit, Dichtigkeit und thermische Stabilität bestehen. Die geforderte Prüfspannung von 15kV für eine Minute gewährleistet die Isolationsfestigkeit auch bei Überspannungen. Zusätzlich zur ANSI-Norm erfüllen europäische Produkte oft die IEC 60502 für Energiekabel und die VDE 0276 für deutsche Anwendungen. Diese Normen berücksichtigen spezielle Anforderungen wie die Beständigkeit gegen Nagetiere oder besondere Umweltbedingungen. Die CE-Kennzeichnung bestätigt die Konformität mit europäischen Sicherheitsrichtlinien.

Montage und Installation von Kaltschrumpf Endkappen

Die Installation einer Kaltschrumpf Endkappe erfordert sorgfältige Vorbereitung des Kabels und präzise Ausführung der Montageschritte. Zunächst wird das Kabelende gerade abgeschnitten und von Oxidation oder Verschmutzung gereinigt. Der Kabelmantel sollte intakt und frei von Beschädigungen sein, da diese die Dichtigkeit beeinträchtigen können. Die Endkappe wird über das Kabelende geschoben, wobei die Kunststoffspindel als Führungshilfe dient. Nach dem korrekten Positionieren wird die Spindel durch gleichmäßiges Ziehen entfernt. Das EPDM-Material schrumpft sofort und umschließt das Kabel fest. Eine Nachkontrolle mit leichtem Zug bestätigt den ordnungsgemäßen Sitz.

Schritt-für-Schritt Anleitung zur werkzeuglosen Montage

1. Kabelende mit sauberem Schnitt vorbereiten, Länge nach Herstellerangabe 2. Kaltschrumpf Endkappe über das Kabelende schieben, Spindel bleibt zunächst drin 3. Position der Endkappe kontrollieren, Überlappung zum Kabelmantel prüfen 4. Kunststoffspindel durch gleichmäßiges Ziehen entfernen, dabei Endkappe fixieren 5. Schrumpfvorgang abwarten (2-3 Minuten), gleichmäßige Anlage kontrollieren 6. Sichtprüfung auf vollständige Abdichtung und festen Sitz durchführen Bei niedrigen Außentemperaturen unter 0°C sollte das Material vor der Installation auf Raumtemperatur gebracht werden, um optimale Schrumpfeigenschaften zu gewährleisten. Die Spindel darf nicht ruckartig entfernt werden, da dies zu ungleichmäßiger Schrumpfung führen kann.

Kaltschrumpf vs. Warmschrumpf - Technische Unterschiede und Anwendungsempfehlungen

Warmschrumpf Endkappen benötigen eine externe Wärmequelle für die Aktivierung und bieten eine höhere mechanische Festigkeit nach der Installation. Sie eignen sich besonders für dauerhafte Installationen mit hoher mechanischer Beanspruchung. Der Schrumpfprozess ist irreversibel und ermöglicht keine spätere Demontage ohne Zerstörung. Kaltschrumpf Endkappen punkten durch die werkzeuglose Installation und die Möglichkeit der Demontage für Wartungsarbeiten. Sie sind ideal für temporäre Installationen, Reparaturen im Feld oder Anwendungen, wo keine Heizquellen verfügbar sind. Die elastischen Eigenschaften des EPDM-Materials kompensieren thermische Ausdehnungen besser als starr geschrumpfte Alternativen.

Anwendungsbereiche und Einsatzgebiete

Kaltschrumpf Endkappen finden Anwendung in der Elektroinstallation, Telekommunikation, Automotive-Industrie und bei maritimen Anwendungen. In Verteilerschränken schützen sie Reservekabel vor Feuchtigkeit und Verschmutzung. Bei Außeninstallationen gewährleisten sie langfristige Dichtigkeit gegen Witterungseinflüsse und UV-Strahlung. In der Automobilindustrie werden speziell entwickelte Kaltschrumpf Endkappen für Bordnetze eingesetzt, die den Vibrationen und Temperaturschwankungen im Motorraum standhalten müssen. Maritime Anwendungen profitieren von der Salzwasserbeständigkeit des EPDM-Materials und der zuverlässigen Abdichtung auch bei permanent feuchten Bedingungen.

Innen- und Außenanwendungen bis 90°C - Temperaturbeständigkeit in der Praxis

Für Innenanwendungen bieten Kaltschrumpf Endkappen Schutz vor Staub, Feuchtigkeit und mechanischen Beschädigungen. In Gebäudeinstallationen sind sie ideal für den temporären Abschluss von Reserveleitungen in Unterverteilungen. Die Demontierbarkeit ermöglicht spätere Erweiterungen ohne Materialverlust. Bei Außenanwendungen bis 90°C Umgebungstemperatur zeigt EPDM seine Überlegenheit gegenüber anderen Elastomeren. Dachanlagen mit hoher Sonneneinstrahlung, Industrieanlagen mit Prozesswärme oder Anlagen in südlichen Klimazonen profitieren von der thermischen Stabilität. Selbst bei Dauertemperaturen von 90°C bleibt die Elastizität erhalten.

Erdverlegung und Unterwasseranwendungen - Langzeitbeständigkeit unter extremen Bedingungen

Bei Erdverlegungen müssen Kaltschrumpf Endkappen dem Wasserdruck und der chemischen Belastung durch Bodenfeuchtigkeit widerstehen. EPDM zeigt hier seine Überlegenheit durch Resistenz gegen organische Säuren und Mikroorganismen. Erdkabel-Installationen mit 30-jähriger Lebensdauer setzen auf bewährte Kaltschrumpf-Technologie. Unterwasseranwendungen stellen höchste Anforderungen an die Dichtigkeit. Spezielle Kaltschrumpf Endkappen für maritime Anwendungen sind für dauerhaften Wasserdruck bis 10 bar ausgelegt. Offshore-Windanlagen und Unterwasser-Stromkabel verwenden ausschließlich nach ANSI C119.1 geprüfte Systeme für kritische Verbindungen.

Kaufratgeber: Die richtige Kaltschrumpf Endkappe auswählen

Bei der Auswahl der passenden Kaltschrumpf Endkappe sind drei Faktoren entscheidend: Kabeldurchmesser, Anwendungsumgebung und Spannungsebene. Messen Sie den Kabeldurchmesser über dem Mantel und wählen Sie eine Endkappe, deren unterer Arbeitsbereich knapp über diesem Wert liegt. Für ein 22mm Kabel ist beispielsweise die EC-2 (19,1-32,0mm) optimal dimensioniert. Für Außenanwendungen mit UV-Belastung sind Endkappen mit UV-Stabilisatoren im EPDM-Material unverzichtbar. Chemische Belastungen in Industrieanlagen erfordern Materialzertifikate für spezifische Medien. Bei Spannungen über 1kV sind ausschließlich nach elektrischen Normen geprüfte Endkappen zulässig.

Qualitätsmerkmale und Herstellervergleich

Hochwertige Kaltschrumpf Endkappen erkennen Sie an gleichmäßiger Wandstärke, sauberer Verarbeitung der Spindel-Befestigung und vollständigen Zertifizierungsunterlagen. Billigprodukte aus Fernost zeigen oft ungleichmäßige Materialverteilung und entsprechen nicht den angegebenen Normen. Eine Prüfbescheinigung nach ANSI C119.1 oder IEC-Standards ist Pflicht für professionelle Anwendungen. Markenprodukte von 3M oder ELTA bieten Langzeitgarantien und technischen Support bei Anwendungsfragen. Die Materialqualität ist durch werkseitige Chargenprüfungen dokumentiert. Günstige Alternativen können bei unkritischen Anwendungen wirtschaftlich sinnvoll sein, sollten aber vorab geprüft werden.

Kaltschrumpf Endkappen bei Kabelkaufhaus bestellen - Fachberatung und Serviceleistungen

Bei Kabelkaufhaus erhalten Sie Kaltschrumpf Endkappen aller führenden Hersteller aus einer Hand. Unser Sortiment umfasst die bewährte 3M EC-Serie ebenso wie kostengünstige Alternativen für Standardanwendungen. Durch direkten Herstellerkontakt können wir auch Sondergrößen oder projektspezifische Lösungen beschaffen. Der 24-Stunden-Versand ist besonders bei Notfall-Reparaturen von unschätzbarem Wert. Defekte Kabelverbindungen in kritischen Anlagen können nicht auf den nächsten Werktag warten. Mit unserem Lagerbestand der wichtigsten Größen sind Sie auch bei ungeplanten Ereignissen schnell handlungsfähig. Die 30-Tage-Rückgabegarantie gibt zusätzliche Sicherheit bei der Erstbestellung unbekannter Spezifikationen. Unsere Fachberatung unterstützt Sie bei der Auswahl der optimalen Endkappe für Ihre Anwendung. Langjährige Erfahrung in der Kabeltechnik ermöglicht fundierte Empfehlungen auch für komplexe Installationen. Von der Materialauswahl bis zur Installationsanleitung begleiten wir Ihr Projekt kompetent.
