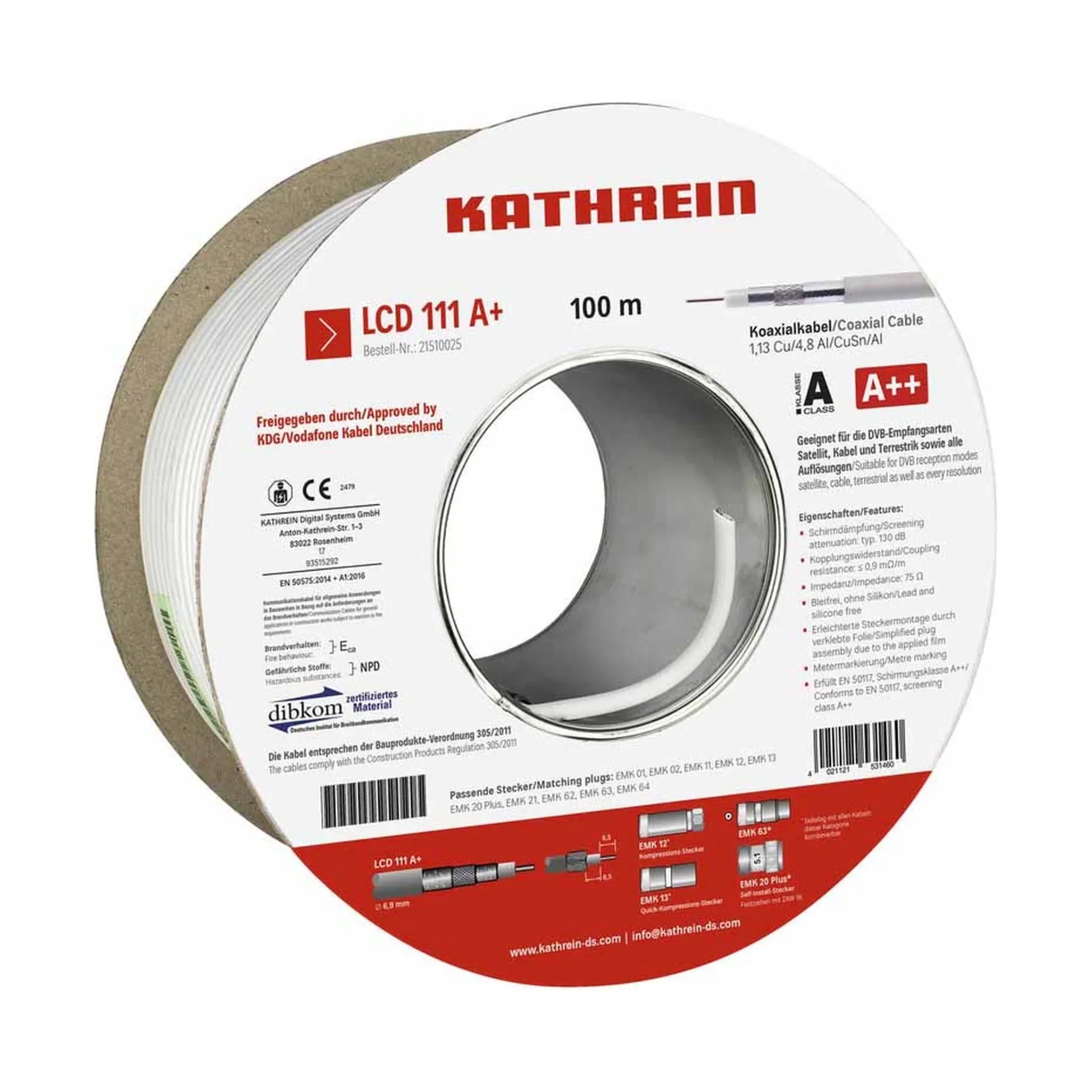

Kathrein Koaxialkabel 75 Ohm für SAT- und BK-Anlagen, Reihen LCD und LCM

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Koaxialkabel 75 Ω SAT/BK

Name: Koaxialkabel 75 Ω SAT/BK
Brand: Kathrein
Price: 114.94 EUR
Availability: InStock

Typ: Koaxialkabel

Artikelnummer: 21510025

EAN: 4021121531460

€114,94 EUR

€114,94 EUR ~~€140,00 EUR~~

€1,15m

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (12300)

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Auf einen Blick

Koaxialkabel vom Antennenspezialisten Kathrein: 75-Ω-Kabel für SAT- und BK-Verteilanlagen in den Modellreihen LCD und LCM – wählbar nach Modell, Länge (50 bis 500 m) und Brandklasse laut Modellbezeichnung.

Warum dieses Produkt

75 Ω Wellenwiderstand – der Standard für SAT-, BK- und Antennenverteilanlagen
Markenqualität – Kathrein-Modellreihen LCD und LCM
23 Modelle – Längen von 50 bis 500 m, Brandklassen Eca, Dca, Cca, B2ca und Fca (siehe Modellname)

Technische Daten

Merkmal	Spezifikation
Artikelgruppe	Koaxialkabel 75 Ω SAT/BK
Hersteller	Kathrein
Wellenwiderstand	75 Ω
Modellreihen	LCD, LCM
Modelle	LCD 111 A+/100m Eca, LCD 111 A+/250m Eca, LCD 111 A+/500m Eca, LCD 111APlus 50m Eca, LCD 130A+/100m B2ca, LCD 130A+/250m B2ca, LCD 130A+/500m B2ca, LCD 89/100m Eca, LCD 90/100m Eca, LCD 90/500m Eca, LCD111A+lig/100m Eca, LCD111A+lig/250m Eca, LCD111A+lig/500m Eca, LCD115A+/100m Cca, LCD115A+/500m Cca, LCM 14A+/100m Dca, LCM 14A+/500m Dca, LCM 17 A+/100m Fca, LCM 17 A+/250m Fca, LCM 17 A+/500m Fca, LCM 33/500m Fca, LCM 50/500m Fca, LCM 96/500m Fca

Modellname enthält Länge und Brandklasse (z. B. „LCD 111 A+/100m Eca“).

Beispiel-Modell im Detail: Art.-Nr. 21510025 (LCD 111 A+/100m Eca)

Koaxialkabel, BauPVO EN 50575 – Eca, 100-m-Einwegspule, 6,9 mm, PVC weiß, Schirmungsmaß typ. 130 dB, Schirmungsklasse A++, mit Metermarkierung. Aufbau typ. 1,13 Cu / 4,8 Al / CuSn / Al, Folie verklebt. KDG-/Vodafone-Freigabe. EAN 4021121531460.

Für wen ist dieses Produkt gemacht

Antennen- und SAT-Anlagenbauer sowie Elektroinstallateure in der Empfangs- und Breitband-Verteiltechnik.

Lieferumfang & Verpackung

Lieferung je gewähltem Modell; Länge und Brandklasse sind Teil der Modellbezeichnung.

Technische Kabeldaten

Gepaartes Koaxialkabel = nein
2-Ader-Koaxialkabel (Twinax) = nein
Durchmesser Innenleiter = 1,1 mm
Innenleiter-Material = Kupfer
Innenleiter-Oberfläche = blank
Innenleiter-Klasse = Kl.1 = eindrähtig
Durchmesser Außenleiter = 6,9 mm
Außenleiter-Material = Kupfer
Außenleiter-Oberfläche = blank
Außenleiter-Form = sonstige
Dielektrikum = PE/Luft
Anzahl der Schirmlagen = 3
Bewehrung/Armierung = ohne
Material Bewehrung = sonstige
Mit Nagetierschutz = nein
Mantelmaterial = sonstige
Spezifizierung Mantelmaterial = Polyethylen (PE)
Mantel-Farbe = weiß
Anzahl der Mantelschichten = 1
Flammwidrig nach IEC 60332-1-2 = nein
Flammwidrig nach IEC 60332-3-21 (Cat A F/R) = nein
Flammwidrig nach IEC 60332-3-22 (Cat A) = nein
Flammwidrig nach IEC 60332-3-23 (Cat B) = nein
Flammwidrig nach IEC 60332-3-24 (Cat C) = nein
Flammwidrig nach IEC 60332-3-25 (Cat D) = nein
Raucharm nach EN IEC 61034-2 = nein
Halogenfrei nach EN IEC 60754-1 = nein
Halogenfrei nach EN IEC 60754-2 = nein
Halogenfrei nach EN IEC 60754-3 = nein
Brandverhalten nach EN 13501-6: Klasse = Fca
Brandverhalten nach EN 13501-6: Rauchentwicklung = ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten = ohne
Brandverhalten nach EN 13501-6: Säureentwicklung = ohne
Funktionserhalt nach IEC 60331-23 = nein
Wellenwiderstand = 75 Ohm
Außendurchmesser ca. = 6,9 mm
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung = 350 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 350 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 300 mm
Max. Zugfestigkeit während der Verlegung = 0,15 kN
Geeignet zur Verlegung im Erdreich = nein
Zulässige Art der Installation im Erdreich = freiliegend und Installationsrohr für Erdverlegung
Zulässige Kabelaußentemperatur bei Montage/Handling = -5..40 °C
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -25..70 °C
Gewicht = 51 kg/km
