Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

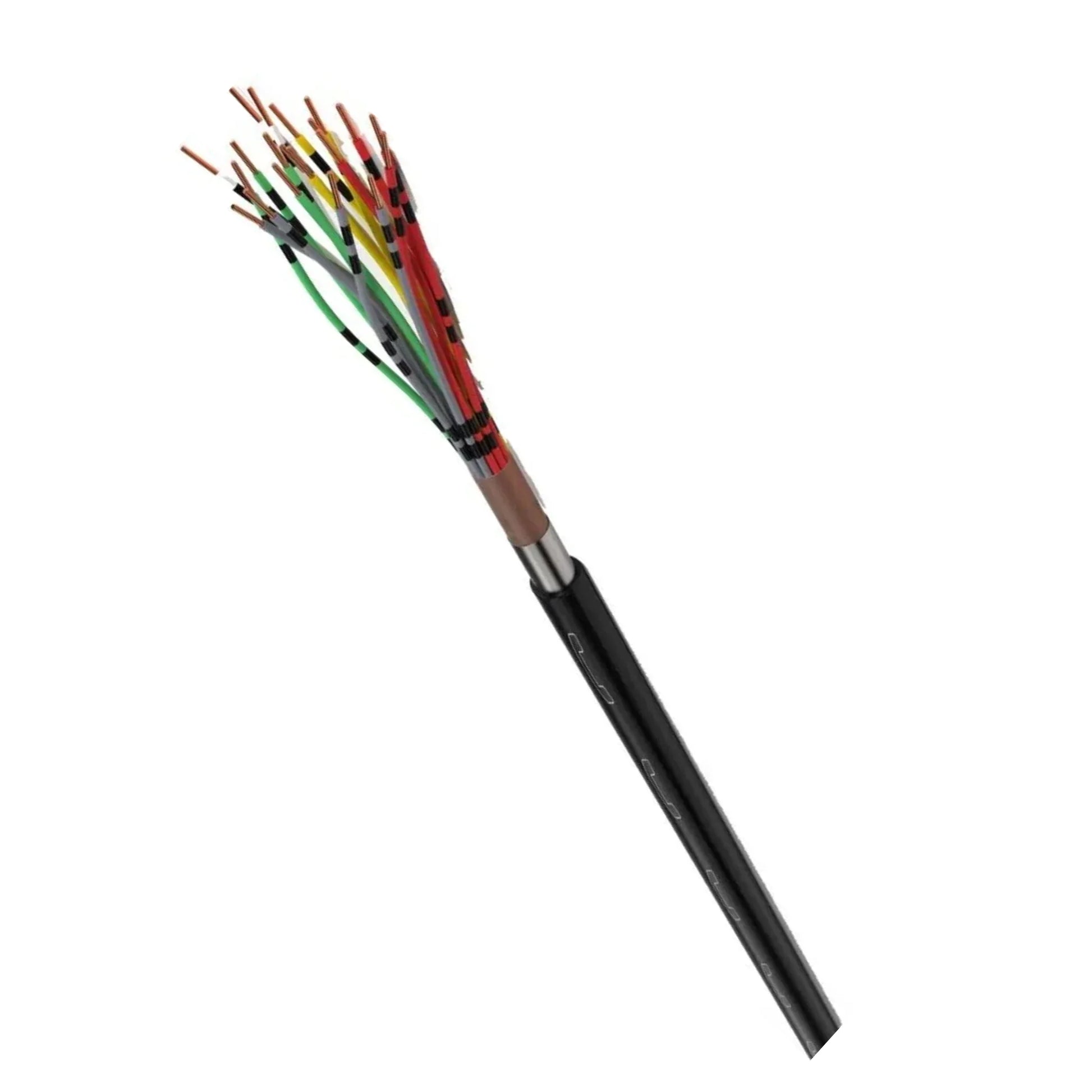

A - 2YF(L)2Y von Diverse bei Kabelkaufhaus - - A-2YF(L)2Y 10x2x0,6 S - Fernmeldekabel

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

A-2YF(L)2Y

Typ: Fernmeldekabel

Artikelnummer: A-2YF(L)2Y 2x2x0,8 S

€1,33 EUR

€1,33 EUR ~~€2,18 EUR~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (4625)

Anzahl Paare: 2

2 4 6 10 20 50 100

Leiternenndurchmesser (mm): 0.8 mm²

0.8 mm²

VPE: 1 m

1 m

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Nutzen

Robustes Fernmelde-Außenkabel für dauerhafte Installation im Außenbereich und in der Erde.
UV-beständiger PE-Außenmantel für zuverlässigen Einsatz bei Witterungseinflüssen.
Längswasserdichter Aufbau zur Reduzierung von Feuchtigkeitseintritt entlang der Kabelachse.
PE-Aderisolation und PE-Mantel unterstützen stabile Übertragungseigenschaften bei Kommunikations- und Signalanwendungen.
Mechanisch widerstandsfähiger Aufbau für lange Lebensdauer bei fester Verlegung.

Anwendung

Für die feste Verlegung im Außenbereich und zur Erdverlegung (je nach Verlegevorschrift).
Zur Verbindung von Fernmelde- und Kommunikationsstrecken zwischen Gebäuden, Verteilern und Übergabepunkten.
Geeignet für Telefon-, Daten- und Signalleitungen im Niederfrequenzbereich.
Einsetzbar in Schutzrohren, Kabelkanälen und Trassen im Außenbereich.
Typische Anwendungen: Gebäudevernetzung, Anschluss- und Verbindungsleitungen, Infrastrukturverkabelung.

Technische Kabeldaten

Leiterdurchmesser = 0,8 mm
Leiter-Klasse = Kl.1 = eindrähtig
Ader-Zahl = 4
Anzahl der Verseilelemente = 2
Verseilelement = Vierer
Spezifizierung Aderisolation = Polyethylen (PE)
Ader-Kennzeichnung = Farbe + Ringe
Schirm über Verseilelement = ohne
Verseilung = Bündel und Lagen
Schirm über Verseilung = ohne
Kabel längswasserdicht = ja
Kabel querwasserdicht = ja
Schutzmantel = Al/PE/PA
Spezifizierung Mantelmaterial = Polyethylen (PE)
Außendurchmesser ca. = 10 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 100 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 100 mm
Zul. Kabelaußentemperatur bei Montage/Handling = -20..50 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung = -20..70 °C
Gewicht = 100 kg/km
