Heute lernen wir etwas über H07RN-F👍
Auf einen Blick: H07RN-F ist eine schwere Gummischlauchleitung für den Außenbereich und Baustellen. Mit robustem Neoprengummi-Mantel für Temperaturen von -25°C bis +60°C. Verfügbar in Querschnitten von 1,5 bis 50 mm² und Konfigurationen 2G bis 5G. Harmonisierte Norm für 750V Nennspannung. Marken: LAPP, HellermannTyton. Als Meterware mit 24h-Versand bei Kabelkaufhaus.
Was ist H07RN-F? - Die schwere Gummischlauchleitung erklärt
H07RN-F bezeichnet eine schwere Gummischlauchleitung, die speziell für anspruchsvolle Einsätze im Außenbereich und auf Baustellen entwickelt wurde. Diese Gummikabel gehören zur Familie der Gummischlauchleitungen und zeichnen sich durch ihren robusten Neoprengummi-Mantel aus, der extremen Wetterbedingungen standhält. Im Gegensatz zu leichten Gummikabeln wie H05RN-F bietet H07RN-F durch die höhere Spannungsklasse von 450/750V mehr Sicherheitsreserven für industrielle Anwendungen.
H07RN-F Typenkurzzeichen-Bedeutung entschlüsselt
Die Bezeichnung H07RN-F folgt dem harmonisierten System für Elektrokabel und enthält wichtige technische Informationen:
- H = Harmonisierte Kabelbezeichnung nach europäischer Norm HD 22.4 S4
- 07 = Nennspannung 450/750V (zwischen Leiter und Erde/zwischen Leitern)
- R = Naturkautschuk oder Synthesekautschuk als Isoliermaterial
- N = Neoprengummi (Polychloropren) oder gleichwertiges Polymer als Mantelmaterial
- F = Flexible Ausführung mit mehrdrähtigen Kupferleitern der Leitungsklasse 5
Diese Kodierung ermöglicht es Elektro-Fachkräften sofort zu erkennen, welche Eigenschaften das Gummikabel besitzt und ob es für den geplanten Einsatz geeignet ist. Die harmonisierte Bezeichnung garantiert europaweit einheitliche Standards und Qualität.

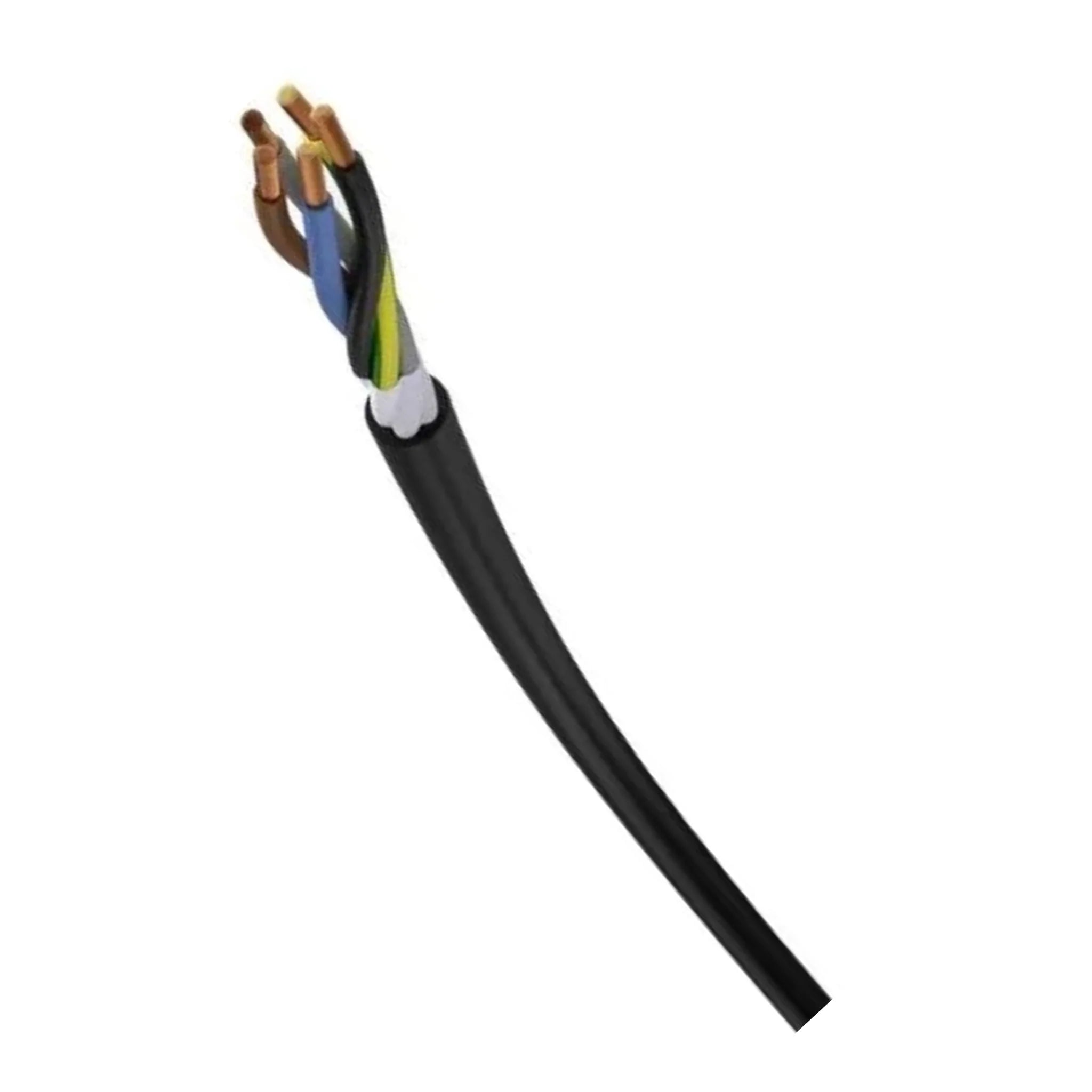

Aufbau und technische Eigenschaften der H07RN-F
Der Aufbau einer H07RN-F folgt einem bewährten dreischichtigen Prinzip: Kupferleiter mit Klasse 5 Flexibilität (37-49 Einzeldrähte je nach Querschnitt) bilden das Herzstück. Diese sind mit einer 0,7-1,4mm dicken Kautschukisolierung ummantelt, die wiederum von einem 1,5-2,1mm starken Neoprengummi-Außenmantel geschützt wird. Der Mantel ist standardmäßig schwarz und bietet Schutz gegen UV-Strahlung, Ozon, Mineralöle, Säuren und viele Chemikalien.
Der Temperaturbereich von -25°C bis +60°C macht diese Gummischlauchleitung zu einem zuverlässigen Partner bei extremen Witterungsbedingungen. Die Biegsamkeit bleibt auch bei niedrigen Temperaturen erhalten, was besonders bei mobilen Anwendungen wichtig ist. Der Biegeradius beträgt das 6-fache des Kabeldurchmessers bei einmaliger Biegung, das 15-fache bei wiederholter Bewegung.
H07RN-F Einsatzbereiche und Anwendungsgebiete
Baustelle, Industrie und Landwirtschaft
Auf Baustellen ist H07RN-F das Arbeitspferd für mobile Stromversorgung. Von der Anschlussleitung für 3kW-Kreissägen bis zur Hauptzuleitung für 63A-Baustromverteiler - die schwere Gummischlauchleitung hält den rauen Bedingungen stand. Bauunternehmer schätzen besonders die Widerstandsfähigkeit gegen mechanische Beanspruchung durch Überfahren mit 2-Tonnen-Radladern, Zerren mit 500N Zugkraft und scharfe Kanten von Stahlträgern.
In der Industrie bewährt sich H07RN-F bei der Stromversorgung von Schweißrobotern (bis 32A), Förderanlagen und mobilen Produktionsmaschinen. Die Chemikalienbeständigkeit gegen Hydrauliköle, Kühlschmierstoffe und schwache Säuren macht das Kabel zur sicheren Wahl in der Metallverarbeitung.
In der Landwirtschaft versorgt H07RN-F Melkanlagen (5G6 für 15kW-Vakuumpumpen), Futtermischer (5G16 für 30kW-Motoren) und mobile Bewässerungssysteme. Die Beständigkeit gegen Gülle, alkalische Reinigungsmittel und UV-Strahlung bei 12-Stunden-Sonneneinstrahlung macht es zur ersten Wahl für landwirtschaftliche Betriebe.
Außenbereich und Wetterschutz-Eigenschaften
Der robuste Neoprengummi-Mantel bietet hervorragenden Schutz gegen Wettereinflüsse. UV-Beständigkeit nach EN 50267-2-2 verhindert das Verspröden bei 8-stündiger täglicher Sonneneinstrahlung über 10 Jahre, während die Ozonbeständigkeit nach EN 50396 auch in industriellen Umgebungen mit 200 ppb Ozonkonzentration für Langlebigkeit sorgt. Diese Eigenschaften machen H07RN-F ideal für Außeninstallationen, Gartenbau und Event-Technik bei Temperaturschwankungen von 50°C zwischen Sommer und Winter.
Wichtig zu beachten: H07RN-F ist wasserfest nach IPX4 (Schutz gegen Spritzwasser), aber nicht wasserdicht. Für dauerhaft feuchte Umgebungen mit stehendem Wasser oder direkten Bodenkontakt sollten Schutzrohre der Schutzart IP68 oder spezielle Erdkabel verwendet werden.
H05RN-F vs H07RN-F - Welches Gummikabel wählen?
Der Hauptunterschied zwischen H05RN-F und H07RN-F liegt in der Spannungsklasse und den daraus resultierenden Sicherheitsreserven. Während H05RN-F für 300/500V ausgelegt ist (Prüfspannung 2500V), verträgt H07RN-F höhere Spannungen bis 450/750V (Prüfspannung 3500V). Diese höhere Spannungsfestigkeit macht H07RN-F zur besseren Wahl für Industrieanwendungen und Hauptzuleitungen, wo Überspannungen durch Schalthandlungen oder Blitzeinschläge auftreten können.
Spannungsklassen und Belastbarkeit im Vergleich
H05RN-F eignet sich perfekt für Haushaltsgeräte bis 3,5kW, leichte Elektrowerkzeuge wie Bohrmaschinen und Stichsägen sowie Verlängerungskabel im Hobbybereich. Die niedrigere Spannungsklasse reicht für diese Anwendungen völlig aus und macht das Kabel etwa 15-20% kostengünstiger bei gleichen Querschnitten.
H07RN-F hingegen ist die richtige Wahl, wenn höhere Spannungen, größere Sicherheitsreserven oder raue Umgebungsbedingungen gefordert sind. Bei 400V-Drehstromanschlüssen mit Phasenspannungen von 230V gegen Erde bietet die 750V-Auslegung deutlich mehr Sicherheit als die 500V-Variante. Industriemaschinen mit häufigen Schalthandlungen und Überspannungsspitzen profitieren von der höheren Isolationsfestigkeit.
Entscheidungshilfe für die richtige Kabelwahl
Wählen Sie H05RN-F für: Haushaltsgeräte bis 16A, Gartengeräte wie Rasenmäher und Heckenscheren, Verlängerungskabel im privaten Bereich, mobile Beleuchtung bei Events bis 3kW, Handwerkzeuge in trockenen Innenräumen.
Wählen Sie H07RN-F für: Alle 400V-Drehstromanwendungen, Baustromverteiler ab 16A, Schweißgeräte über 200A, Industriemaschinen mit Motorleistungen über 5kW, Hauptzuleitungen zu Unterversteilern, landwirtschaftliche Maschinen, Außenanwendungen mit extremen Wetterbedingungen, Anlagen mit hohem Überspannungsrisiko.
H07RN-F Varianten und Querschnitte im Überblick
H07RN-F ist in verschiedenen Konfigurationen von 2-adrig bis 5-adrig mit Querschnitten von 1,5 bis 50 mm² erhältlich. Die Standardfarben sind schwarz für den Außenmantel, mit farbcodierten Adern nach VDE 0293-308: braun/schwarz/grau für die Außenleiter L1/L2/L3, blau für den Neutralleiter N und grün-gelb für den Schutzleiter PE.
Von 3G1,5 bis 5G16 - Die wichtigsten Konfigurationen
Die Bezeichnung folgt dem Schema: Aderzahl G Querschnitt. Dabei bedeutet G "mit grün-gelber Schutzader". Eine 3G2,5 hat also drei Adern à 2,5 mm², wobei eine Ader der Schutzleiter PE ist. Die beiden anderen Adern sind braun (L) und blau (N) für einphasige 230V-Anwendungen.
Für einphasige Anwendungen (230V) genügen 3-adrige Kabel (L, N, PE). Drehstromanwendungen (400V) erfordern 5-adrige Ausführungen (L1, L2, L3, N, PE). Die richtige Querschnittswahl erfolgt nach VDE 0100-520 basierend auf Strombelastbarkeit, Spannungsfall und Kurzschlussfestigkeit.
H07RN-F richtig verlegen - Profi-Tipps und Hinweise
Die fachgerechte Verlegung von H07RN-F erfordert Beachtung der Installationsnormen VDE 0100-520 und VDE 0298-4. Der minimale Biegeradius beträgt das 6-fache des Kabeldurchmessers bei einmaliger Verlegung. Bei einem 3G2,5-Kabel mit 11,5mm Außendurchmesser sind das mindestens 69mm Biegeradius. Für bewegliche Anwendungen mit häufigem Biegen gilt das 15-fache als Mindestmaß.
Bei der Verlegung im Außenbereich ist auf mechanischen Schutz zu achten. Überfahrbereiche erfordern Kabelbrücken der Klasse B125 (12,5 Tonnen Radlast) oder Verlegung in Schutzrohren mindestens 60cm unter der Oberfläche. Aufhängungen an Gebäuden müssen alle 0,75m erfolgen und eine Zugentlastung von maximal 80N/mm² Leiterquerschnitt einhalten.
H07RN-F bei Kabelkaufhaus bestellen - Ihre Vorteile
Bei Kabelkaufhaus erhalten Sie H07RN-F-Gummischlauchleitung als praktische Meterware - exakt in der Länge, die Sie benötigen. Schluss mit teurem Verschnitt oder zu kurzen Kabeln. Unsere Markenqualität von LAPP ÖLFLEX und HellermannTyton garantiert Ihnen VDE-geprüfte Qualität und 10 Jahre Langlebigkeit auch unter extremen Bedingungen.
Der 24h-Express-Versand sorgt dafür, dass Ihre Baustelle oder Produktion nicht stillsteht. Bei Bestellung bis 16 Uhr erfolgt der Versand noch am selben Tag. Profitieren Sie von unserer 30-Tage-Rückgabe-Garantie und der kostenlosen Fachberatung durch unser Elektrotechniker-Team. Ergänzen Sie Ihre Bestellung mit passendem WAGO-Verbindungsmaterial, VDE-Isolierband und witterungsbeständigen Kabelbindern für eine komplette VDE-konforme Installationslösung.
Häufige Fragen zu H07RN-F
H07RN-F eignet sich für mobile und ortsfeste Anwendungen im Innen- und Außenbereich, auf Baustellen, in Industrie und Landwirtschaft. Einsetzbar in Temperaturbereichen von -25°C bis +60°C bei relativen Luftfeuchtigkeiten bis 95%. Nicht geeignet für feste Verlegung in Wänden, dauerhafte Erdverlegung ohne Schutzrohr oder Unterwasseranwendungen. Für Feuchträume ist zusätzlicher Schutz durch FI-Schalter 30mA erforderlich.
H = harmonisierte europäische Kabelbezeichnung nach HD 22.4, 07 = 450/750V Nennspannung (Leiter gegen Erde/Leiter untereinander), R = Kautschukisolierung (Natur- oder Synthesekautschuk), N = Neoprengummi-Außenmantel (Polychloropren), F = flexible Ausführung mit mehrdrähtigen Kupferleitern Klasse 5. Diese Kodierung ermöglicht Elektro-Fachkräften die sofortige Identifikation aller relevanten Kabeleigenschaften ohne Datenblatt.
H05RN-F ist für 300/500V Nennspannung ausgelegt (Prüfspannung 2500V), H07RN-F für 450/750V (Prüfspannung 3500V). H07RN-F bietet 40% höhere Spannungsfestigkeit und eignet sich besser für 400V-Drehstromanwendungen, Industrieumgebungen mit Überspannungsrisiko und Hauptzuleitungen. Aufbau, Flexibilität und Temperaturbereich sind identisch, H07RN-F kostet etwa 15-20% mehr bei gleichen Querschnitten.
Ja, H07RN-F ist hochflexibel durch mehrdrähtigen Kupferleiter der Klasse 5 (37-49 Einzeldrähte je nach Querschnitt). Bleibt auch bei -25°C biegsam und eignet sich für häufige Bewegung. Minimaler Biegeradius: 6-faches des Kabeldurchmessers bei fester Verlegung, 15-faches bei beweglichen Anwendungen. Eine 3G2,5 mit 11,5mm Durchmesser hat somit 69mm bzw. 173mm Mindest-Biegeradius. Ideal für mobile Anwendungen mit täglich 50-100 Biegezyklen.
H07RN-F ist wasserfest nach IPX4 (Schutz gegen allseitiges Spritzwasser), aber nicht wasserdicht nach IPX7/IPX8. Geeignet für Außeneinsatz bei Regen, Schneeschmelze und gelegentliche Pfützen. Für dauerhafte Feuchtigkeit, stehendes Wasser oder Erdverlegung sind wasserdichte NYY-J Erdkabel erforderlich. Steckverbindungen müssen durch IP44-Gehäuse oder Schuko-Steckdosen mit Klappdeckel zusätzlich geschützt werden. Bei Feuchtigkeit über 85% relative Luftfeuchtigkeit FI-Schalter 30mA verwenden.
