Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

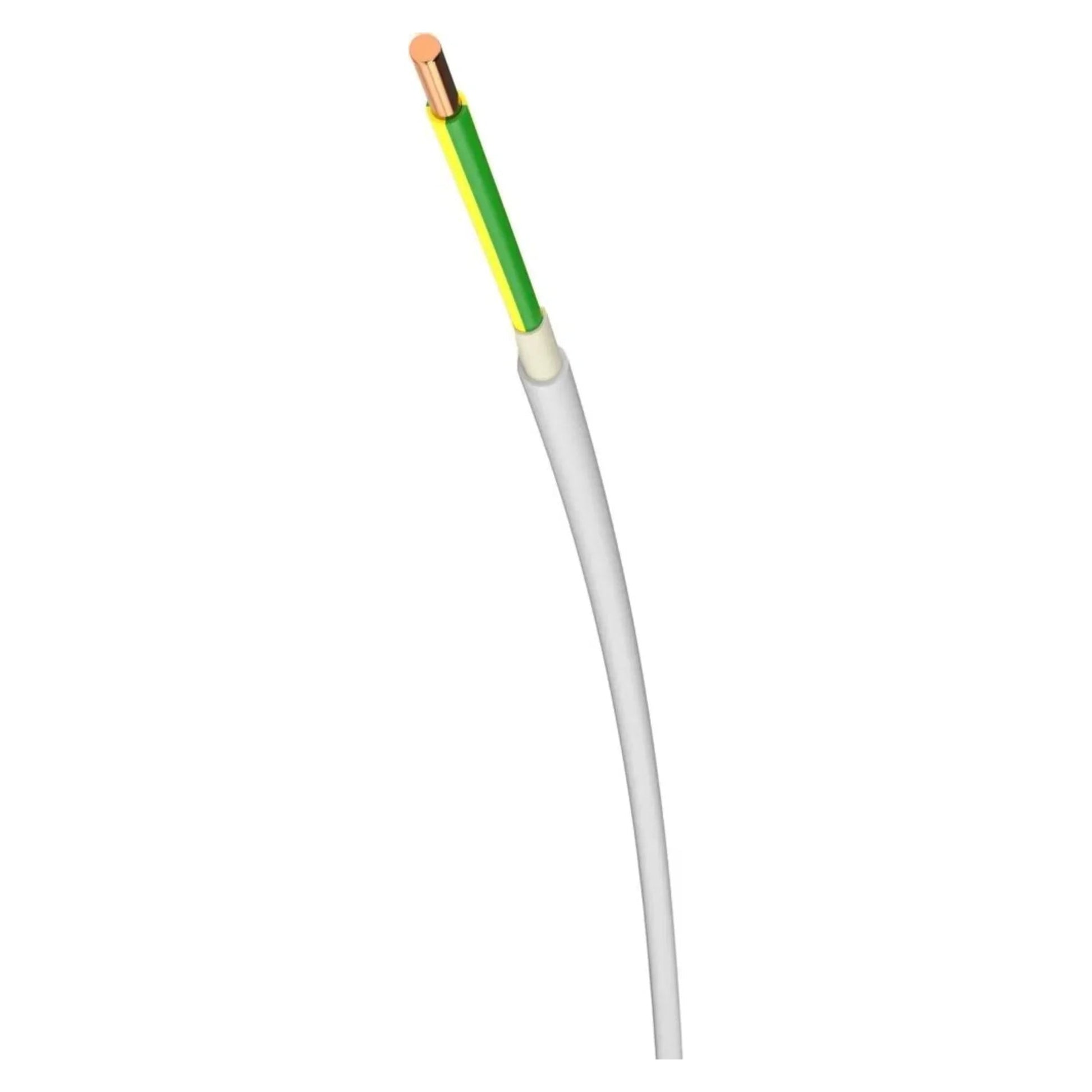

NHXMH - J Dca von Diverse bei Kabelkaufhaus - - NHXMH-J 1x1,5 Dca T.500 - Mantelleitung Halogenfrei

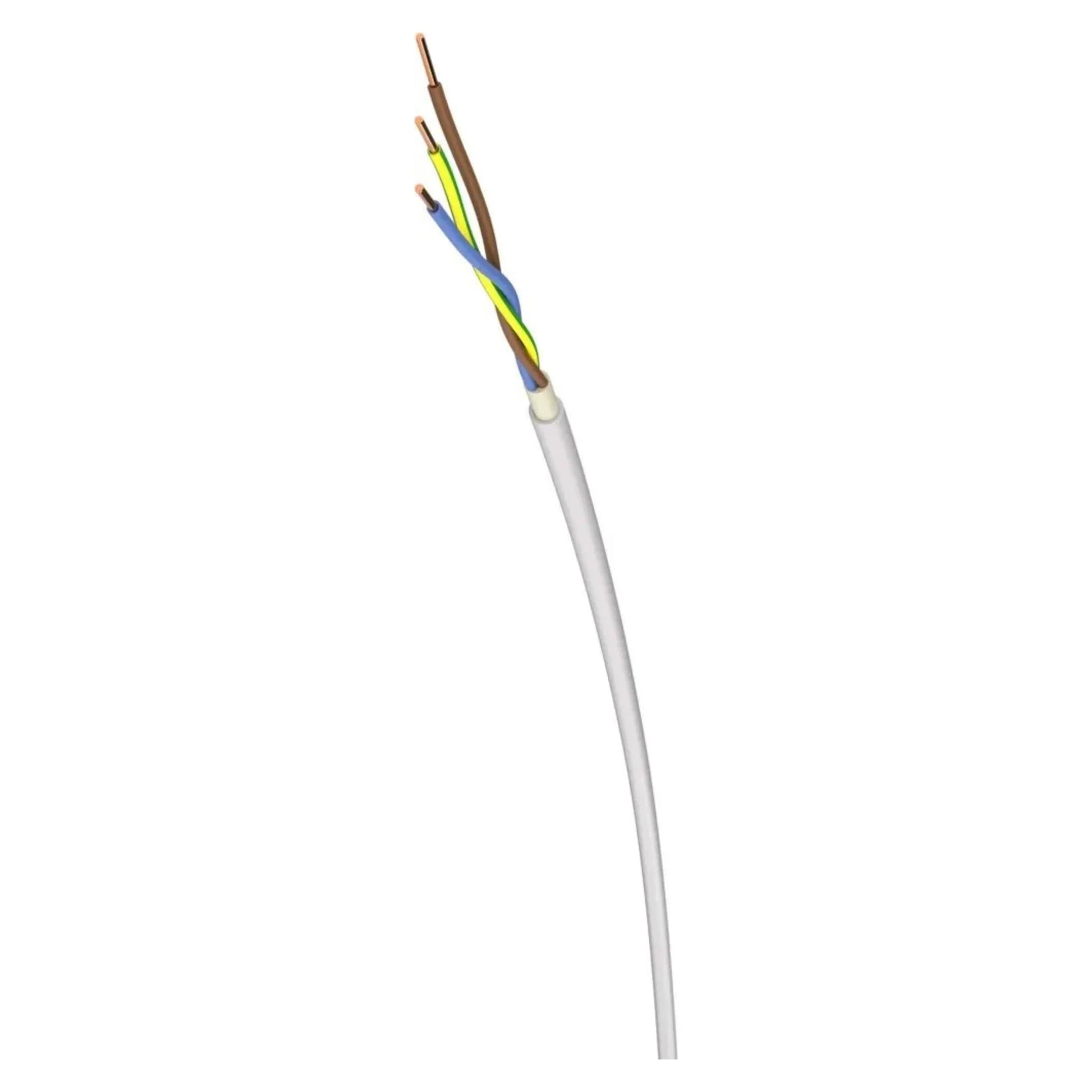

NHXMH - J Dca von Diverse bei Kabelkaufhaus - - NHXMH-J 3x1,5 Dca T.500 - Mantelleitung Halogenfrei

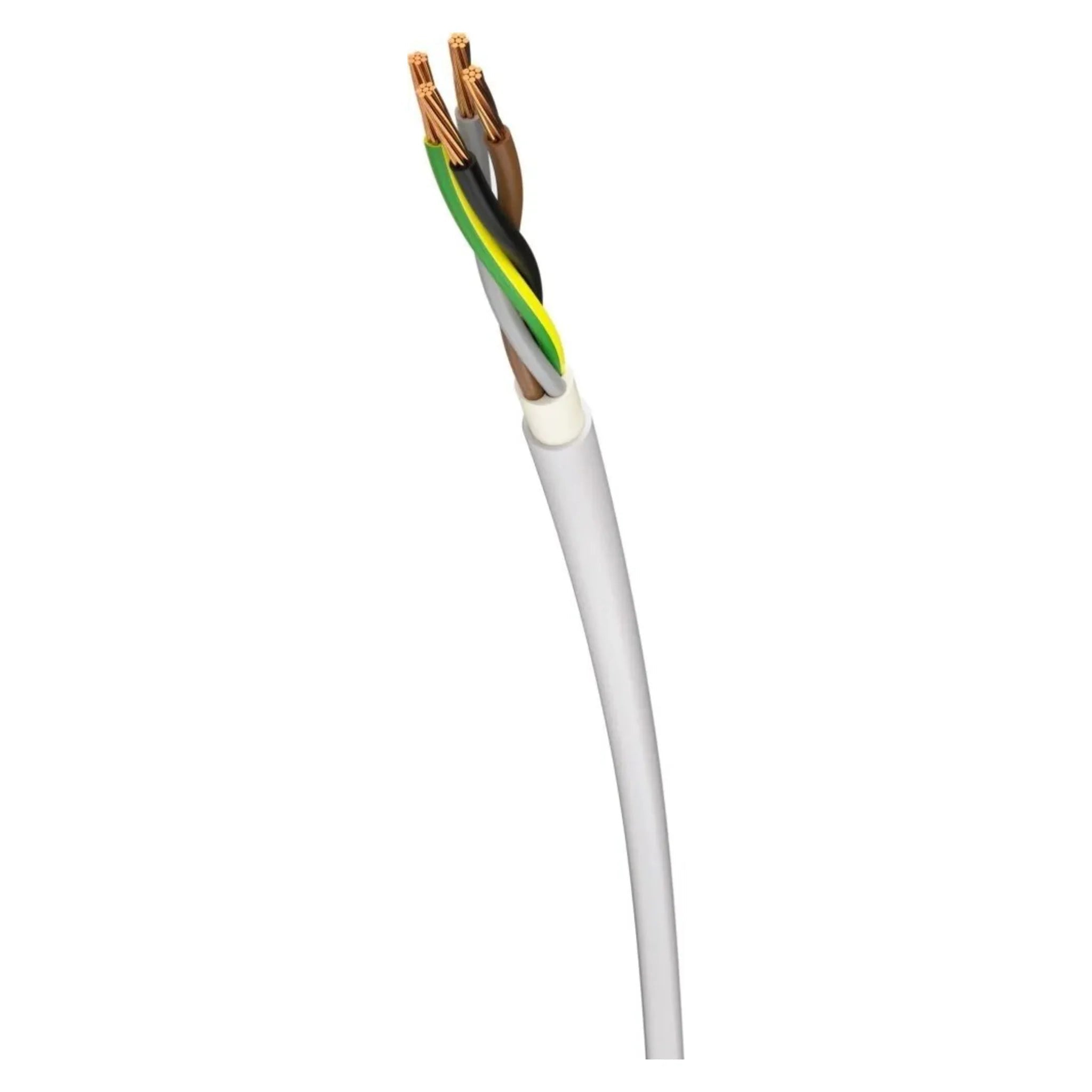

NHXMH - J Dca von Diverse bei Kabelkaufhaus - - NHXMH-J 4x1,5 Dca T.500 - Mantelleitung Halogenfrei

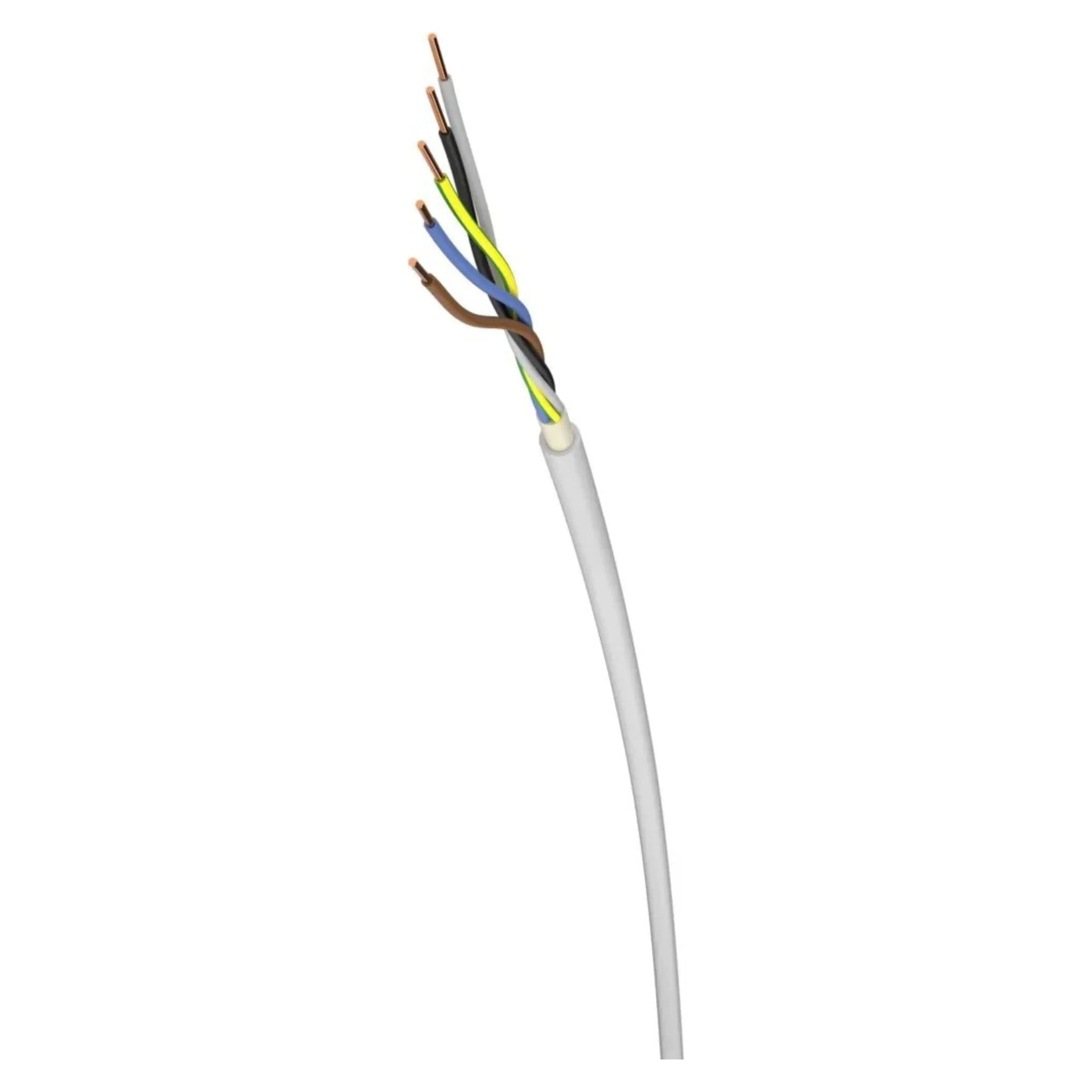

NHXMH - J Dca von Diverse bei Kabelkaufhaus - - NHXMH-J 5x1,5 Dca T.500 - Mantelleitung Halogenfrei

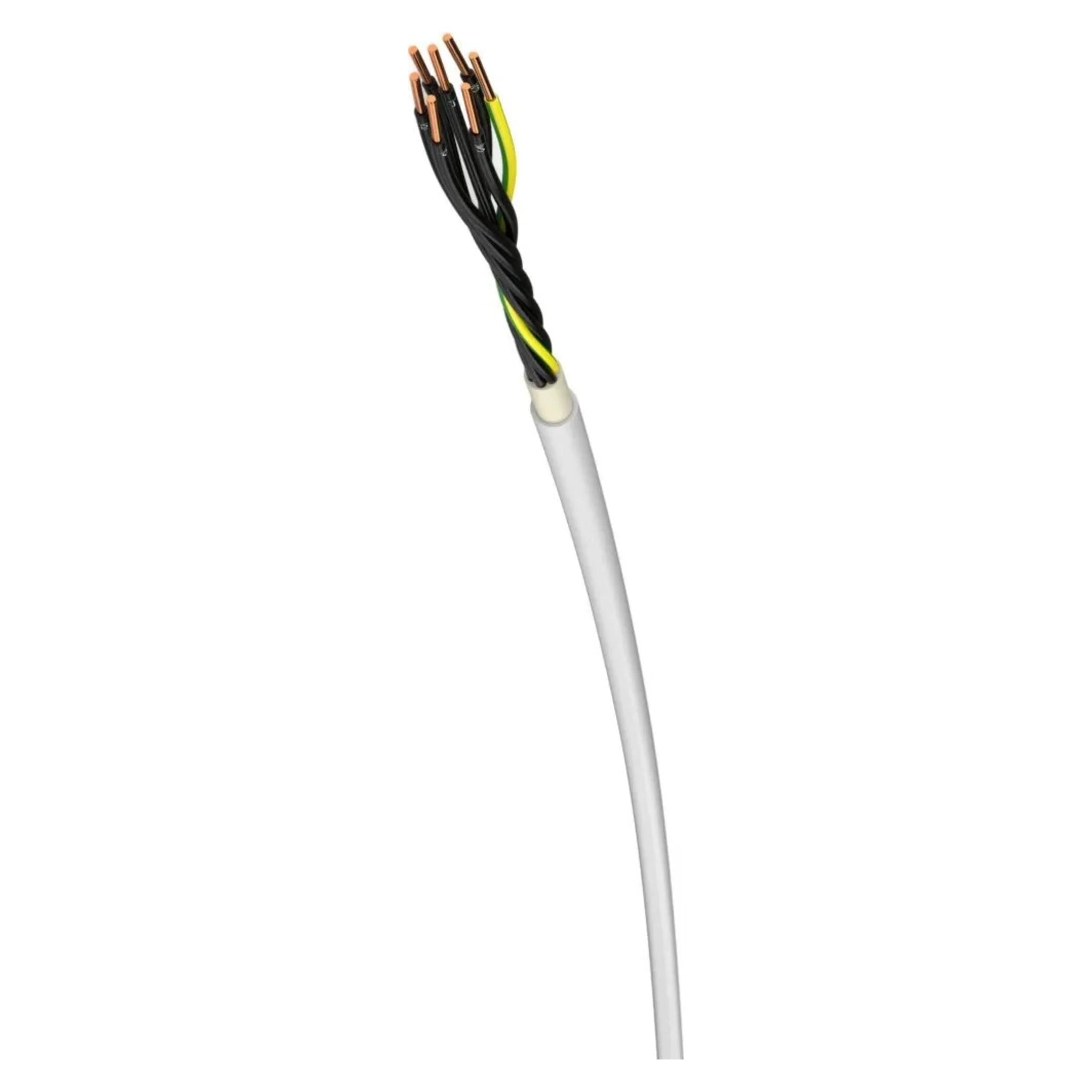

NHXMH - J Dca von Diverse bei Kabelkaufhaus - - NHXMH-J 7x1,5 Dca R.100 - Mantelleitung Halogenfrei

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

NHXMH-J Cca

Typ: Mantelleitung Halogenfrei

Artikelnummer: NHXMH-J 1x6 Cca S

€1,98 EUR

€1,98 EUR ~~€2,23 EUR~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (55)

Aderanzahl: 1

1 3 5 7

Leiternennquerschnitt: 6 mm²

6 mm² 10 mm² 16 mm²

VPE: 1 m

1 m

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Nutzen

NHXMH-J Mantelleitungen sind halogenfrei und tragen dazu bei, im Brandfall die Entwicklung korrosiver und toxischer Rauchgase zu reduzieren – ein klarer Vorteil für Personen- und Sachschutz in Gebäuden.
Durch das definierte Brandverhalten nach CPR (Euroklasse Cca) eignen sich diese Leitungen besonders für Installationen, bei denen ein verbessertes Brandverhalten gegenüber Standardleitungen gefordert ist.
Der robuste Mantelaufbau unterstützt eine langlebige, betriebssichere Installation bei fester Verlegung und sorgt für eine zuverlässige Energieversorgung im Installationsalltag.
Die Ausführung „-J“ mit Schutzleiter ermöglicht eine normgerechte Installation in Stromkreisen, in denen ein grün-gelber PE-Leiter benötigt wird.
Verschiedene Aderzahlen und Querschnitte sowie unterschiedliche Lieferformen (z.B. Ring, Trommel oder Schnittlänge) erleichtern die projektbezogene Planung und reduzieren Verschnitt auf der Baustelle.

Anwendung

Für die feste Verlegung in Gebäuden, z.B. in Wohn-, Gewerbe- und Zweckbauten, wenn halogenfreie Mantelleitungen mit CPR-Klassifizierung eingesetzt werden sollen.
Zur Installation in trockenen, feuchten und nassen Räumen, z.B. in Installationszonen, Technikräumen oder allgemeinen Gebäudebereichen (je nach Verlegeart und Vorschrift).
Geeignet für Verlegung auf, in und unter Putz sowie in Installationsrohren, Kabelkanälen und auf Kabelpritschen, wenn eine halogenfreie Alternative zur klassischen Mantelleitung benötigt wird.
Typisch für Bereiche mit erhöhten Anforderungen an Brandschutz und Rauchgasverhalten, z.B. öffentliche Gebäude, Flucht- und Rettungswege oder stark frequentierte Gebäudeteile (projektabhängig).
Für Zuleitungen, Beleuchtungs- und Steckdosenstromkreise sowie feste Geräteanschlüsse, wenn je nach Querschnitt sowohl Standard- als auch leistungsstärkere Stromkreise umgesetzt werden sollen.

Technische Kabeldaten

Leiter-Material = Kupfer
Leiternennquerschnitt = 6 mm²
Leiter-Klasse = Kl.1 = eindrähtig
Ader-Zahl = 1
Werkstoff der Aderisolation = sonstige
Spezifizierung Aderisolation = Polyethylen (PE)
Ader-Kennzeichnung = Farbe
Mit Schutzleiter = ja
Max. zulässige Leitertemperatur = 70 °C
Schirm = nein
Beidraht = nein
Schutzhülle = ohne
Bewehrung/Armierung = ohne
Mantelmaterial = sonstige
Mantel-Farbe = grau
Brandverhalten nach EN 13501-6: Klasse = Cca
Außendurchmesser ca. = 10 mm
Zulässige Kabelaußentemperatur bei Montage/Handling = -5..50 °C
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -30..70 °C
Nennspannung U0 = 300 V
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 50 mm
Nennspannung U = 500 V
Gewicht = 111 kg/km
