Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

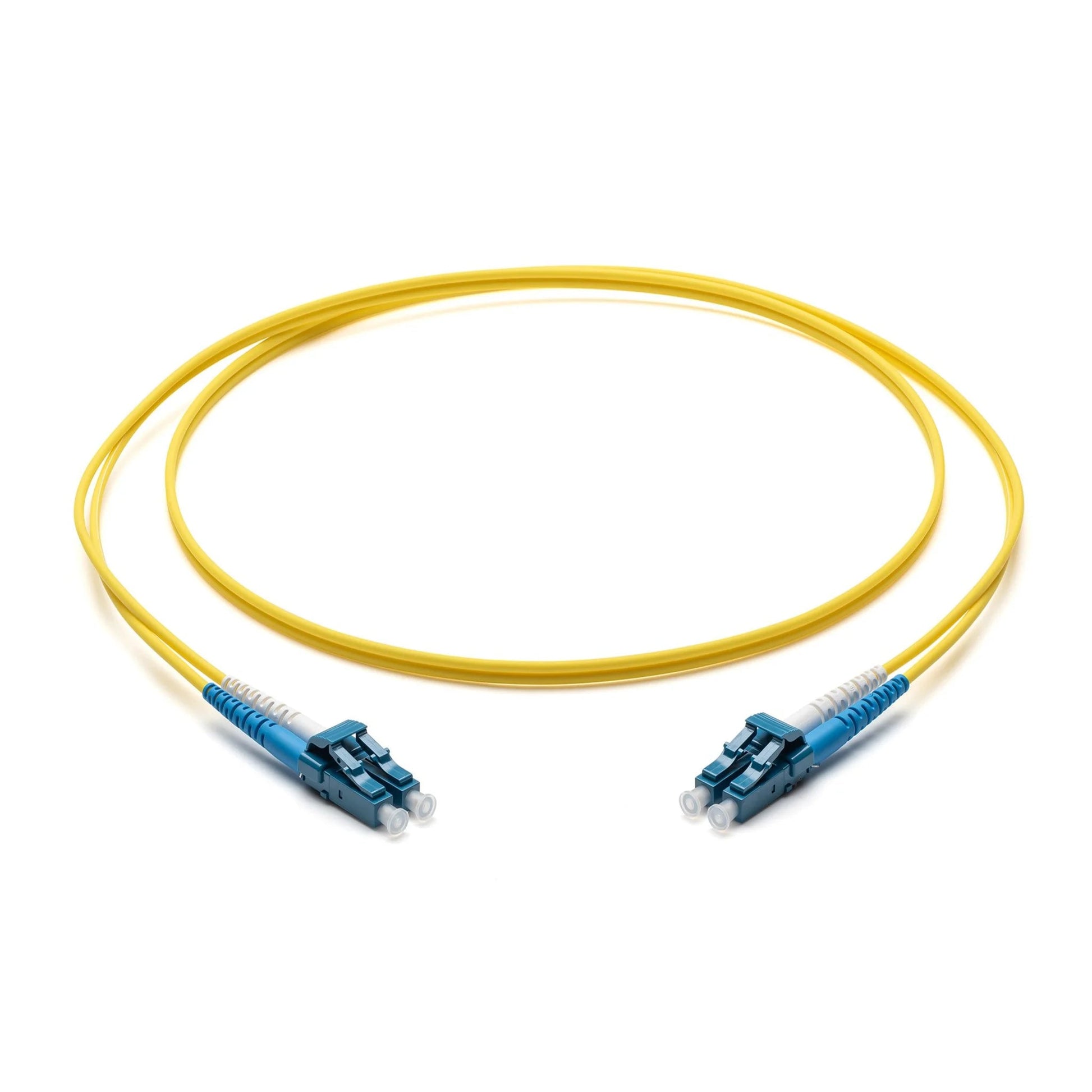

LWL Patchkabel LC/LC von Corning bei Kabelkaufhaus - 4064394177546 - F040402G2Z20005M - LWL Patchkabel

LWL Patchkabel LC/LC von Corning bei Kabelkaufhaus - 4064394177539 - F040402G2Z20003M - LWL Patchkabel

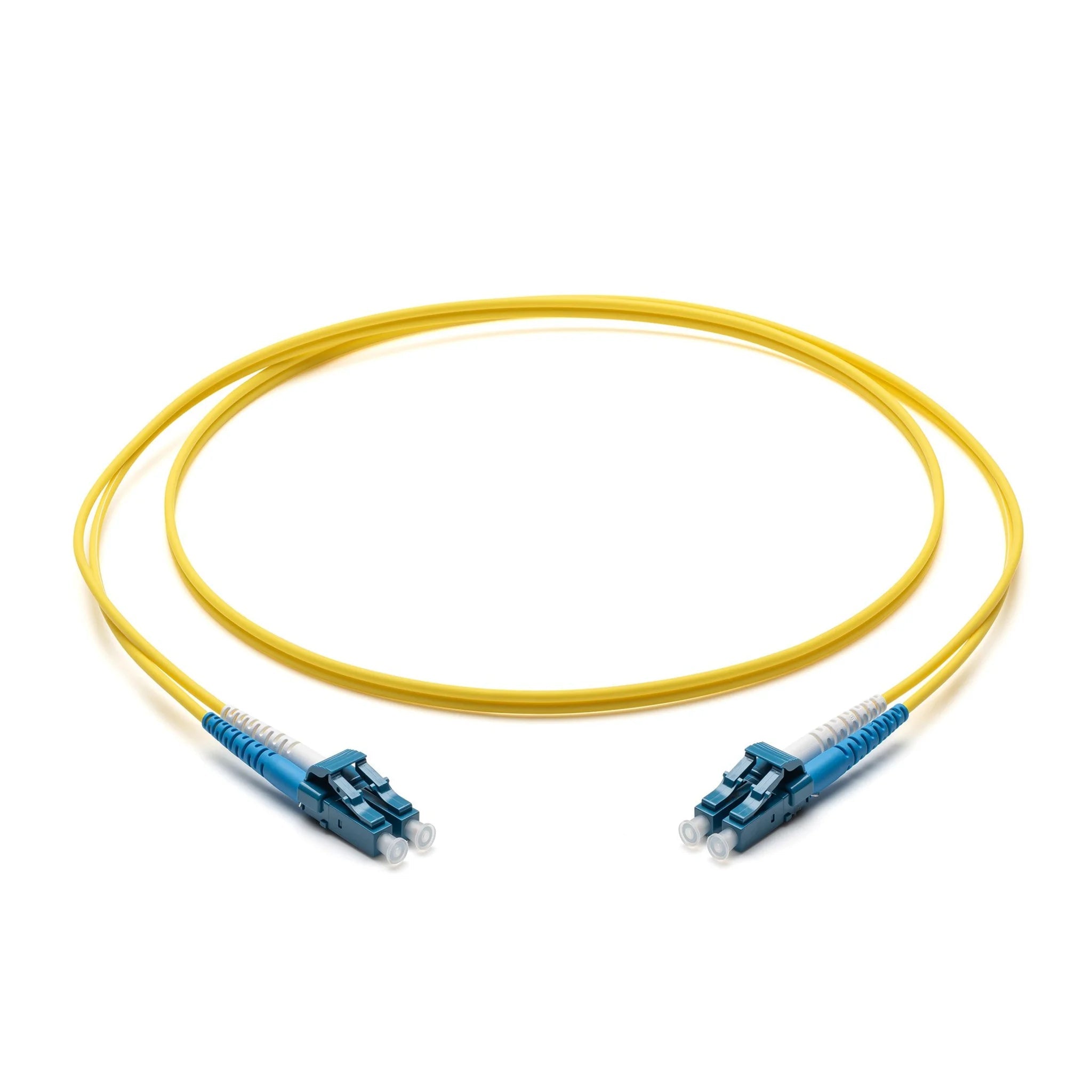

LWL Patchkabel LC/LC von Corning bei Kabelkaufhaus - 4064394177522 - F040402G2Z20002M - LWL Patchkabel

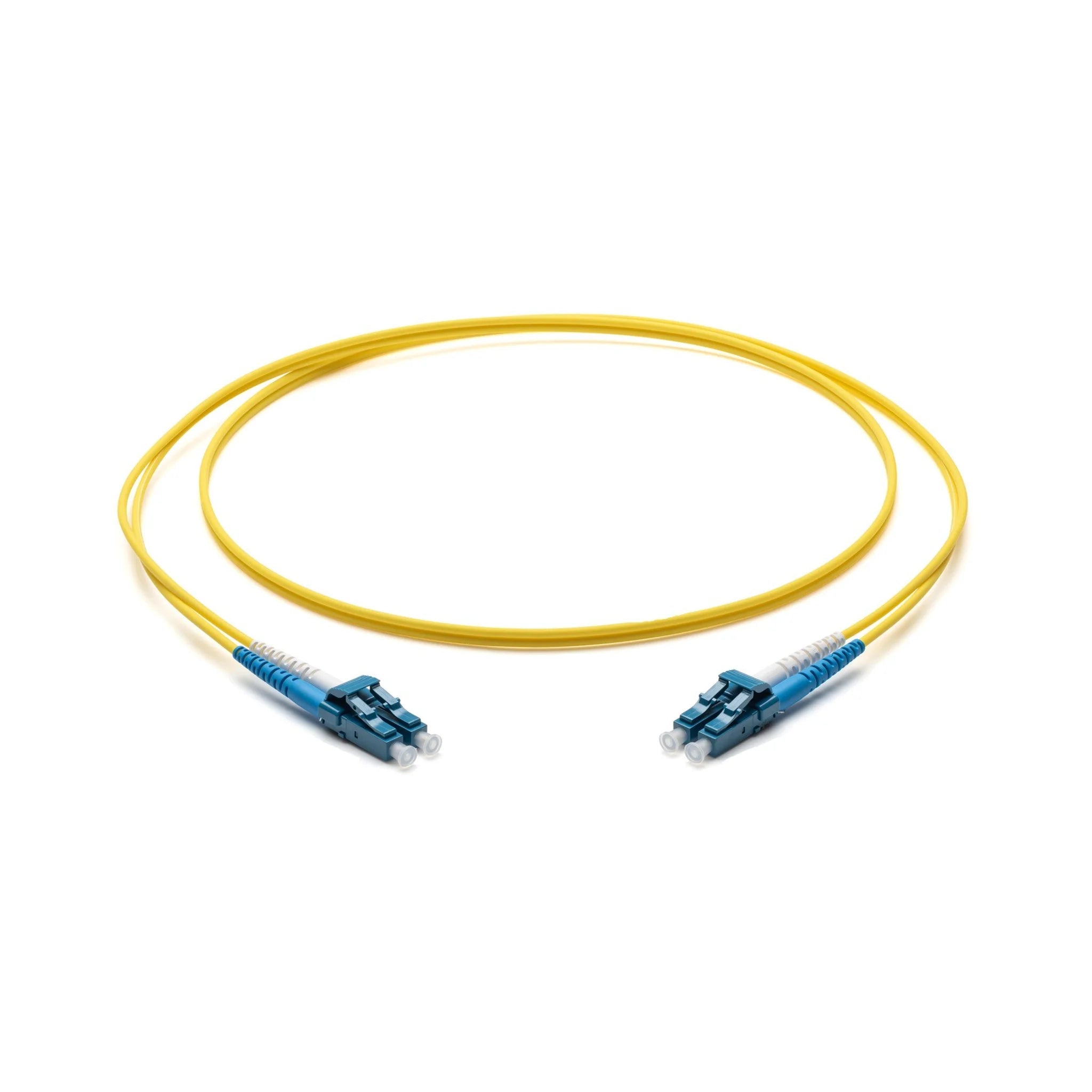

LWL Patchkabel LC/LC von Corning bei Kabelkaufhaus - 4064394177515 - F040402G2Z20001M - LWL Patchkabel

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

LWL Patchkabel LC/LC

Name: LWL Patchkabel LC/LC
Brand: Corning
Price: 7.22 EUR
Availability: InStock

Typ: LWL Patchkabel

Artikelnummer: F040402G2Z20005M

EAN: 4064394177546

€7,22 EUR

€7,22 EUR ~~€12,50 EUR~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (54)

Kabellänge & Farbe: 5 m, gelb

5 m, gelb 3 m, gelb 2 m, gelb 1 m, gelb

Glasfasertyp: OS2

OS2

VPE: 1 Stk.

1 Stk.

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Rechtliches & Verantwortlicher

Corning Optical Communications - GmbH & Co. KG - Leipziger Str. 121 - 10117 - Berlin - cc.emea@corning.com

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Schnelle infos zu deinem Kauf

Zahlung & Versand

Impressum

Rückgabe

Datenschutz

Über uns

Kostenloser Online-Rechner

Kabelquerschnitt berechnen — in 30 Sekunden zur passenden Leitung

Wallbox, Herd, Sauna oder Erdkabel: Wähle deinen Anwendungsfall, gib die Länge ein — und du bekommst den richtigen Querschnitt, die passende Absicherung und den geprüften Spannungsfall nach DIN VDE 0100-520. Inklusive Empfehlung welches Kabel du brauchst.

12 typische Anwendungen vorberechnet — Steckdose, Beleuchtung, Wallbox, Herd, Sauna, Wärmepumpe, PV, Werkstatt, Subverteiler.
Echte Berechnung nach DIN VDE 0100-520 (Spannungsfall) und DIN VDE 0298-4 (Strombelastbarkeit) — kein Rätselraten.
Direkt zum passenden Kabel — NYM-J, NYY-J, H07RN-F und mehr, mit Live-Preis und Lagerstatus.

zum Kabelrechner Alle Ratgeber-Artikel

DIN VDE 0100-520 – geprüfte Berechnung ~30 Sekunden pro Berechnung Kostenlos – keine Anmeldung nötig Fachredaktion Kabelkaufhaus Hamburg
