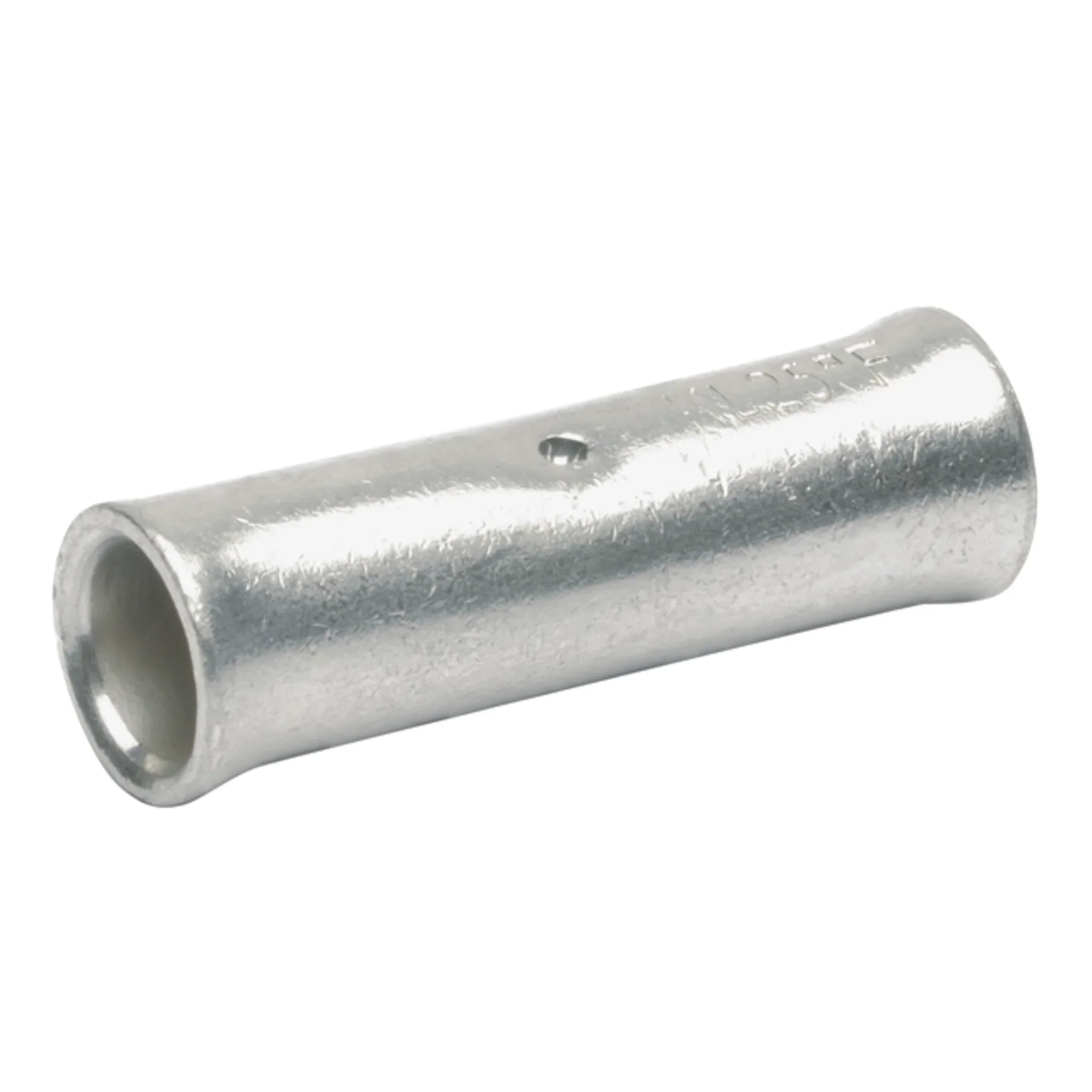

Stoßverbinder unisoliert für feindrähtige Leiter, 10–185 mm²

Mit dem Stoßverbinder setzen Sie zwei feindrähtige Leiter stumpf aneinander und verbinden sie dauerhaft durch Verpressen — die schnellste Art, eine beschädigte Leitung zu reparieren oder eine Leitung zu verlängern, ohne eine Klemmstelle zu setzen. Die lange Hülse nimmt beide Leiterenden auf, die Rillenprägung im Inneren verbessert die Kontaktgabe. Der Bereich reicht von 10 bis 185 mm².

Nutzen

• Innen liegende Rillenprägung erhöht die Kontaktfläche zur Litze und stabilisiert den Übergangswiderstand.
• Kupfer mit verzinnter Oberfläche für eine korrosionsgeschützte, alterungsbeständige Pressverbindung.
• Ausgelegt für Betriebsspannungen bis 10 kV, damit auch für Mittelspannungsgarnituren einsetzbar.
• Lange Hülsenform mit zwei Anschlüssen für die geradlinige Verbindung ohne Abzweig.
• Rohrabmessung nach DIN 46247 Teil 3 — Pressgesenk und Presskraft sind eindeutig zuzuordnen.

Anwendung

Der Verbinder ist gezielt für fein- und feinstdrähtige Leiter gebaut; für massive und mehrdrähtige Leiter führt das Sortiment eigene Ausführungen mit anderer Innengeometrie. Beide Leiterenden werden auf die halbe Hülsenlänge abgesetzt, bis zur Hülsenmitte eingeführt und beidseitig verpresst — bei den größeren Querschnitten mit mehreren Pressungen je Seite. Weil kein Mittelsteg vorhanden ist, sollte die Einschubtiefe an der Hülse markiert oder mit dem Zollstock geprüft werden, damit beide Leiter gleich weit einliegen. Die Verbindung ist nicht zugfest ausgeführt; die Leitung ist daher gesondert zu entlasten. Nach dem Verpressen wird die blanke Hülse isoliert, üblicherweise mit Schrumpfschlauch oder in einer Gießharzmuffe. Zum Verarbeiten gehört ein Presswerkzeug mit dem zum Querschnitt passenden Gesenk.

Lieferumfang

Geliefert im Karton; die Stückzahl je Karton richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Nennquerschnitt = 10 mm²
• Ausführung = Normalausführung
• Hülsenform = lang
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = nein
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Isolation = ohne
• Spannungsreihe = bis 10 kV
• Art der Verbindung = Stoßverbinder
• Anzahl der Abzweige = 2
• Für zugfeste Verbindungen = nein
• Ölstopp/Mittelsteg = nein
