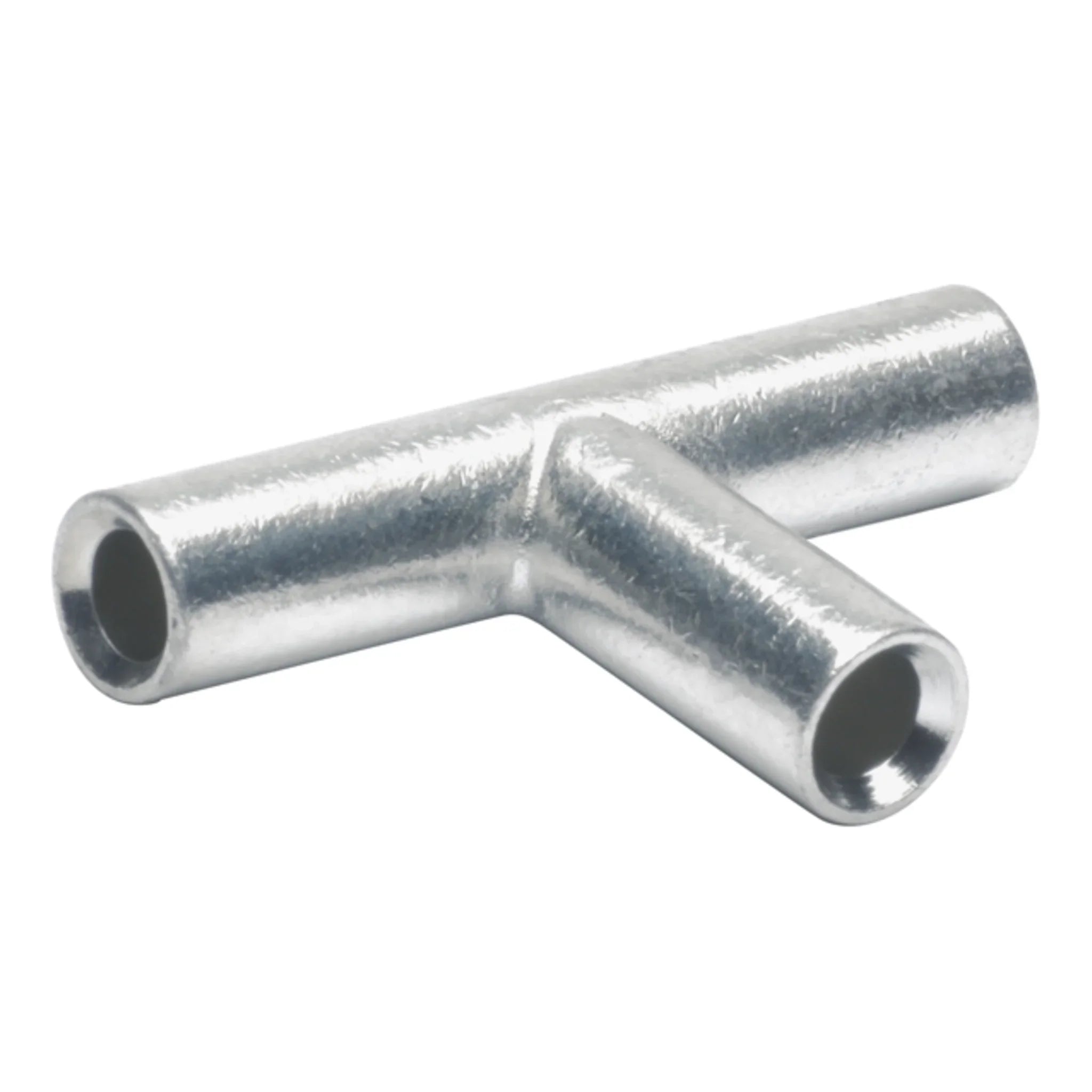

T-Verbinder unisoliert für Massivleiter, 6–16 mm²

Der T-Verbinder nimmt eine durchgehende Leitung und einen Abzweig auf und verbindet beide in einem Pressvorgang. So entsteht eine Abzweigstelle ohne Klemme und ohne zusätzliche Dose — sinnvoll überall dort, wo eine Verbindungsstelle vergossen, eingebettet oder unzugänglich verlegt wird. Diese Ausführung ist gezielt für Massivleiter gebaut, etwa nach VDE 0295 Klasse 1, im Bereich 6 bis 16 mm².

Nutzen

• Drei Anschlüsse in einem Bauteil: durchgehende Leitung plus Abzweig ohne separate Abzweigdose.
• Speziell auf Massivleiter abgestimmte Innengeometrie für eine formschlüssige Pressverbindung.
• Geglühtes Kupfer nach EN 13600 verpresst sich gleichmäßig und reißt an der Presskante nicht auf.
• Galvanisch verzinnt und damit gegen Korrosion an der Kontaktstelle geschützt.
• Für Betriebsspannungen bis 10 kV ausgelegt.

Anwendung

Eingesetzt wird der T-Verbinder in Erdkabelabzweigen, in Muffen, in Beleuchtungs- und Signalanlagen sowie überall dort, wo eine Abzweigung dauerhaft und wartungsfrei sein muss. Die durchgehende Leitung wird an der Abzweigstelle abisoliert und in den Längskanal gelegt, der Abzweigleiter kommt in den Querarm; anschließend wird mit dem zum Querschnitt passenden Gesenk verpresst. Wichtig ist die Leiterart: Für mehrdrähtige und feindrähtige Leiter ist diese Ausführung nicht vorgesehen, weil die Presskammer auf den Durchmesser des Massivleiters ausgelegt ist. Die Verbindung ist nicht zugfest, die Leitungen sind also gesondert zu fixieren. Nach dem Verpressen wird die Verbindungsstelle isoliert, üblicherweise mit Schrumpfschlauch oder Gießharz; bei erdverlegten Abzweigen gehört zusätzlich eine feuchtigkeitsdichte Umhüllung dazu.

Lieferumfang

Geliefert im Karton; die Stückzahl je Karton richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Nennquerschnitt = 6 mm²
• Ausführung = Normalausführung
• Hülsenform = lang
• Geeignet für massive Leiter = ja
• Geeignet für mehrdrähtige Leiter = nein
• Geeignet für feindrähtige Leiter = nein
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Isolation = ohne
• Spannungsreihe = bis 10 kV
• Art der Verbindung = T-Verbinder
• Anzahl der Abzweige = 3
• Für zugfeste Verbindungen = nein
• Ölstopp/Mittelsteg = nein
