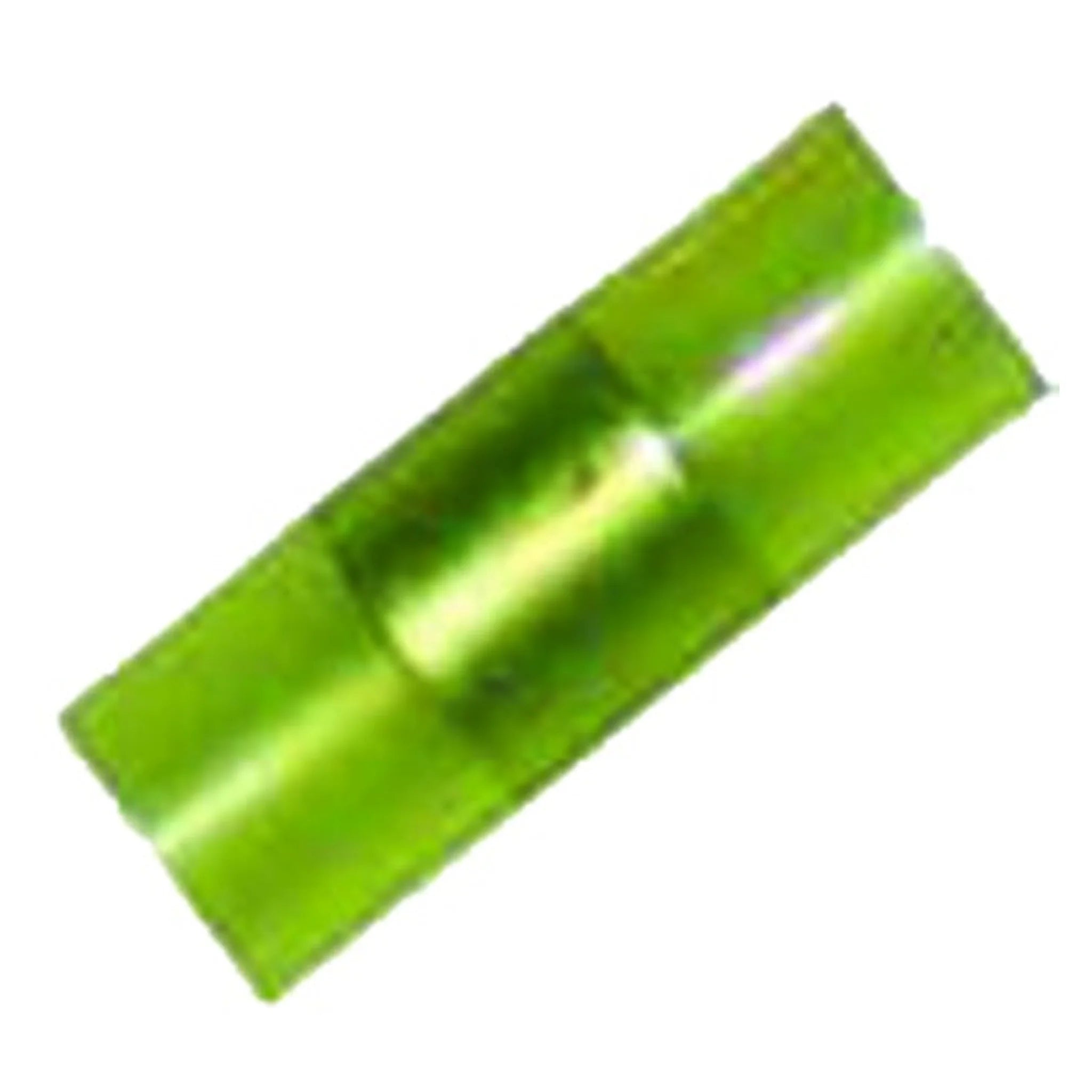

Parallelverbinder isoliert Polycarbonat, 0,1–6 mm²

Mit einem Parallelverbinder führen Sie zwei Leiter von derselben Seite in eine gemeinsame Presshülse und verbinden sie in einem Pressvorgang. Das ist der übliche Weg, wenn im Schaltschrank, im Gerätebau oder in der Fahrzeugverdrahtung ein Abzweig gesetzt oder eine Ader weitergeschleift werden soll, ohne eine Klemmstelle zu setzen.

Nutzen

• Isolierhülse aus Polycarbonat – schlagzäh und formstabil, umschließt die Pressstelle vollständig.
• Kupferhülse verzinnt für einen niedrigen, alterungsstabilen Übergangswiderstand.
• Ausgelegt für zwei Abzweige, kurze Hülsenform für beengte Einbauverhältnisse.
• Für mehrdrähtige und feindrähtige Rundleiter freigegeben.
• Spannungsreihe bis 230/380 V.

Anwendung

Beide Leiter werden auf gleiche Länge abisoliert, gemeinsam bis zum Anschlag in die Hülse geschoben und mit einer Crimpzange für isolierte Verbinder verpresst. Achten Sie darauf, dass die Summe beider Leiterquerschnitte im angegebenen Pressbereich liegt – zwei zu dünne Leiter ergeben eine lose Pressung, zwei zu dicke sprengen die Isolierhülse. Für massive Leiter, Lackdraht und Flachleiter ist dieser Verbinder nicht vorgesehen. Er ist außerdem nicht für zugfeste Verbindungen ausgelegt und hat keinen Ölstopp, gehört also nicht in zugbelastete Strecken oder in ölgefüllte Kabel. Nach dem Verpressen prüfen Sie mit leichtem Zug, ob beide Leiter sicher gefasst sind.

Lieferumfang

Geliefert im Karton. Der Querschnittsbereich, die Farbe der Isolierhülse und die Stückzahl je Verpackungseinheit richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Nennquerschnitt = 0,1..0,5 mm²
• Ausführung = Normalausführung
• Hülsenform = kurz
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Isolation = Polycarbonat (PC)
• Farbe der Isolation = gelb
• Spannungsreihe = bis 230/380 V
• Art der Verbindung = Parallelverbinder
• Anzahl der Abzweige = 2
• Für zugfeste Verbindungen = nein
• Ölstopp/Mittelsteg = nein
