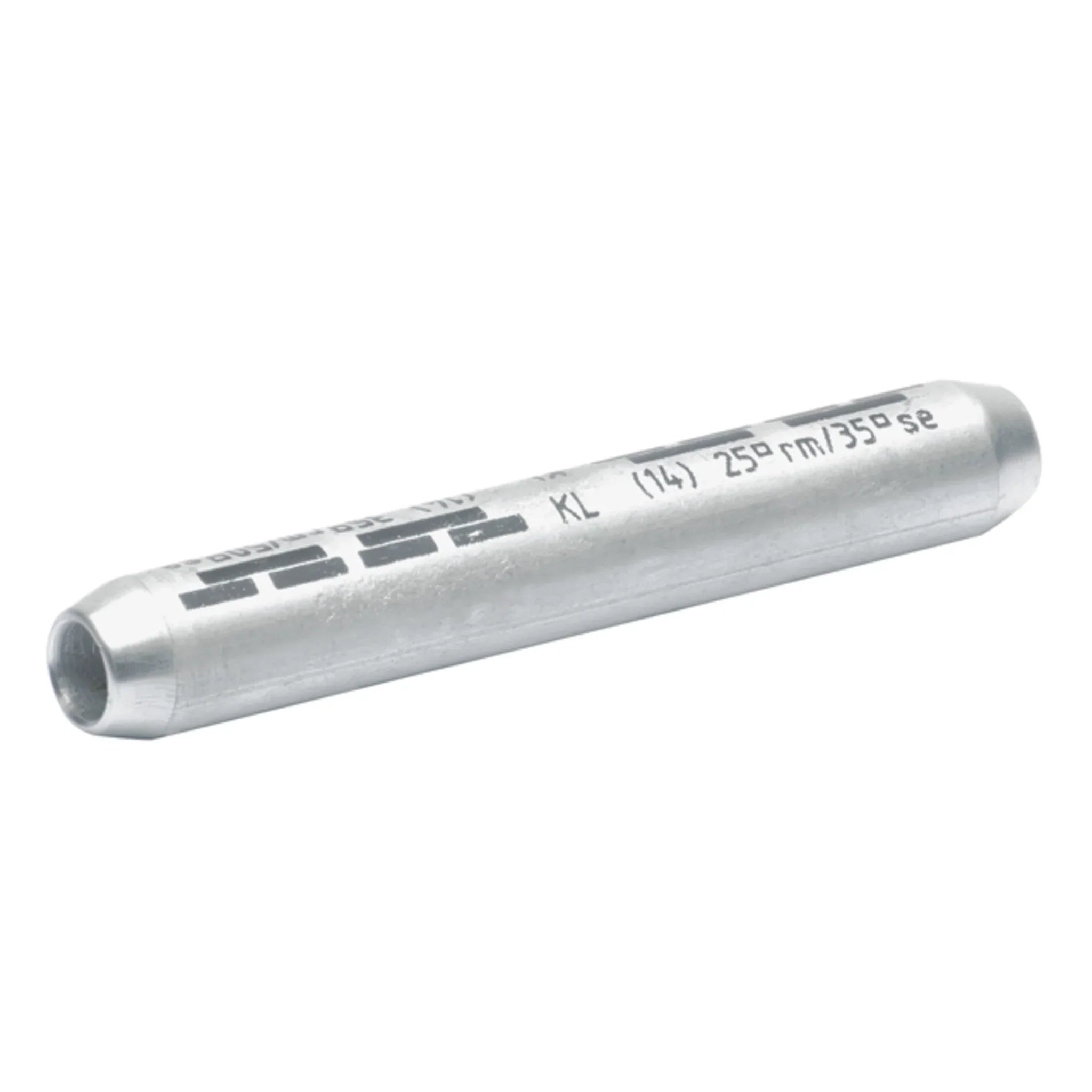

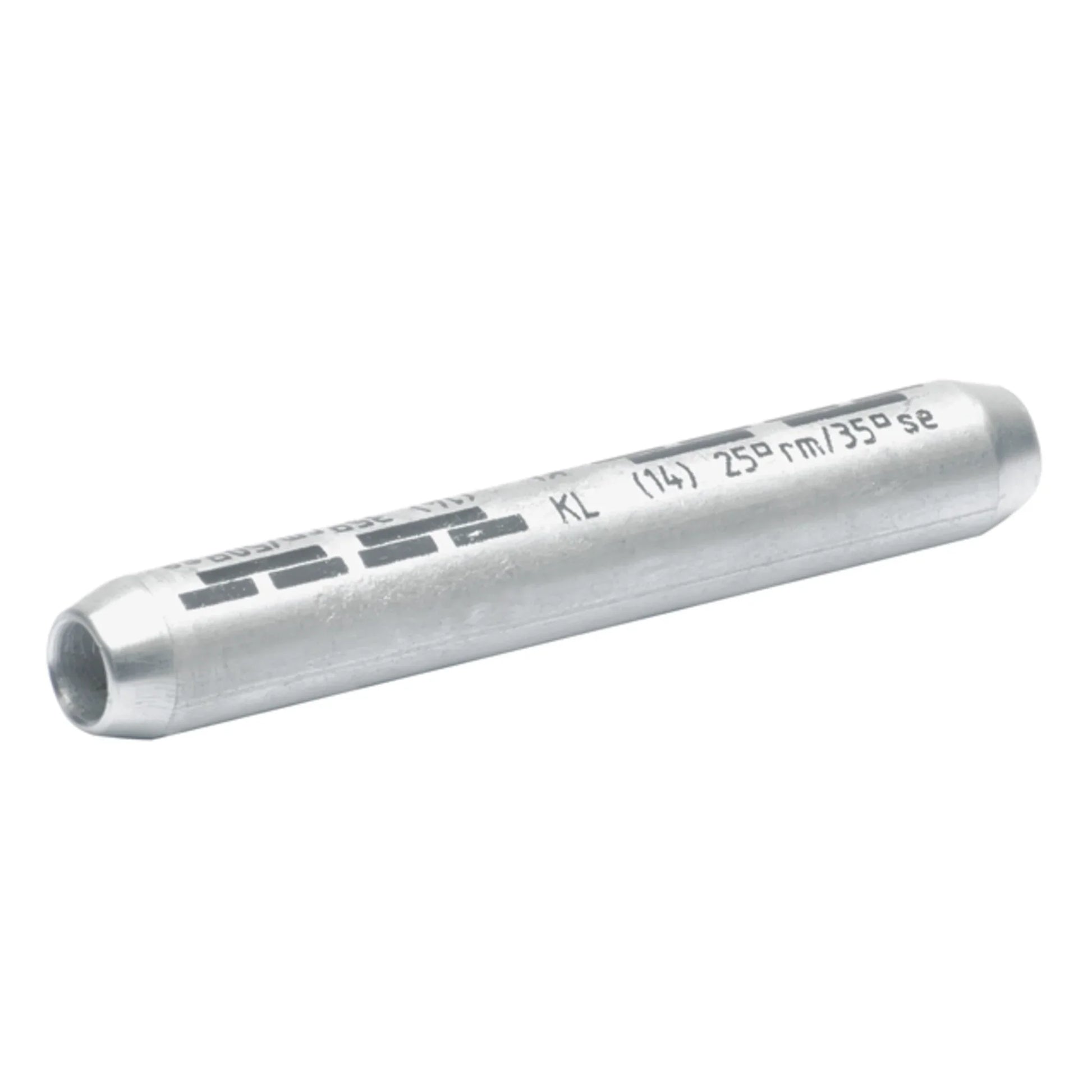

Reduzier-Pressverbinder Al längsdicht 18/30 kV, 95–300 mm²

Wenn im Mittelspannungsnetz zwei Kabel mit unterschiedlichem Querschnitt zusammenkommen, braucht es einen Verbinder mit zwei verschiedenen Rohrteilen. Dieser Reduzierverbinder aus E-Aluminium verbindet größere Aluminiumquerschnitte längsdicht mit kleineren und ist für Muffen bis 18/30 kV ausgelegt.

Nutzen

• Zwei unterschiedliche Rohrmaße in einem Bauteil — verbindet 95 bis 300 mm² auf 50 bis 240 mm².
• Längsdichte Ausführung mit Ölstopp und Mittelsteg verhindert Längswasser- und Ölwanderung im Leiter.
• Mit Kontaktfett gefüllt, mit Kennziffer zur Werkzeugzuordnung und mit Pressmarkierungen versehen.
• Abgeschrägte Kanten senken den Wickelaufwand beim Aufbau der Feldsteuerung in der Muffe.
• Geeignet für rund- und sektorförmige Aluminiumleiter sowie für Al/St-Seile.

Anwendung

Der Verbinder wird in der Muffe eingesetzt: Beide Leiterenden bis zum Mittelsteg einführen, dann jede Seite mit der zur Kennziffer passenden Sechskantmatrize entlang der Pressmarkierungen verpressen. Die Rohrabmessung folgt DIN 46267 Teil 2, sodass gängige Al-Presswerkzeuge zugeordnet werden können. Achten Sie bei der Auswahl auf beide Querschnitte — der Verbinder ist immer für eine feste Kombination aus großem und reduziertem Querschnitt ausgelegt. Für zugfeste Verbindungen ist diese Ausführung nicht vorgesehen; die Kabel müssen in der Muffe zugentlastet geführt werden. Die Oberfläche ist blank, entfetten und bürsten Sie die Leiterenden vor dem Einführen nach Ihrer Montageanweisung.

Lieferumfang

Geliefert im Karton (CT); die Stückzahl je Karton hängt von der gewählten Variante ab und steht in den Varianten-Details. Ein Datenblatt ist hinterlegt.

• Querschnittsform = rund/sektorförmig
• Nennquerschnitt Aluminium, RM/SM = 95 mm²
• Nennquerschnitt Aluminium, SE = 120 mm²
• Reduzierter Al-Nennquerschnitt = 50 mm²
• Anschluss als Cu-Bolzen = nein
• Werkstoff = Aluminium
• Für zugfeste Verbindungen = nein
• Geeignet für Al/St-Seile = ja
• Geeignet für Aldrey-Seile = nein
• Ölstopp/Mittelsteg = ja
• Spannungsreihe = 18/30 kV
