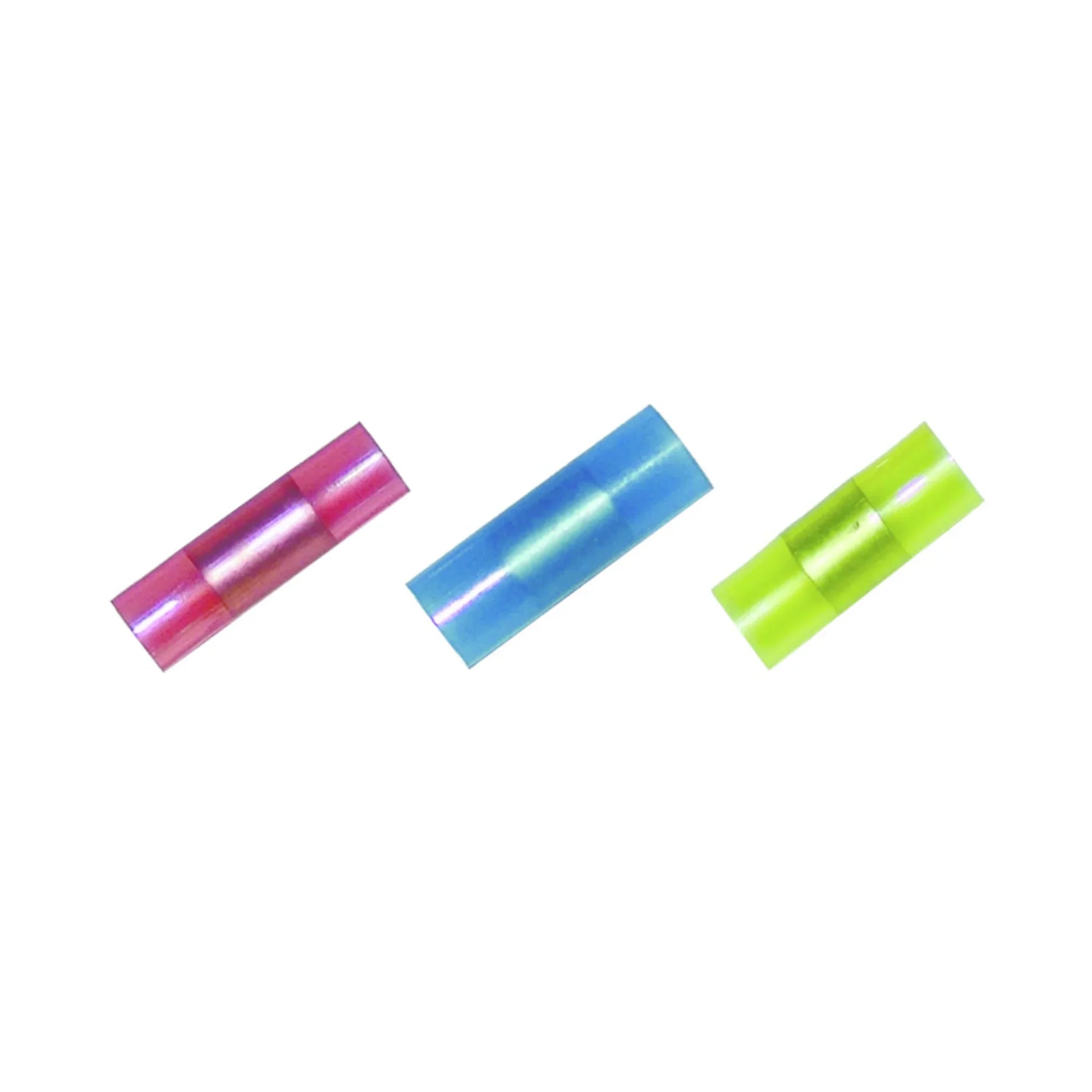

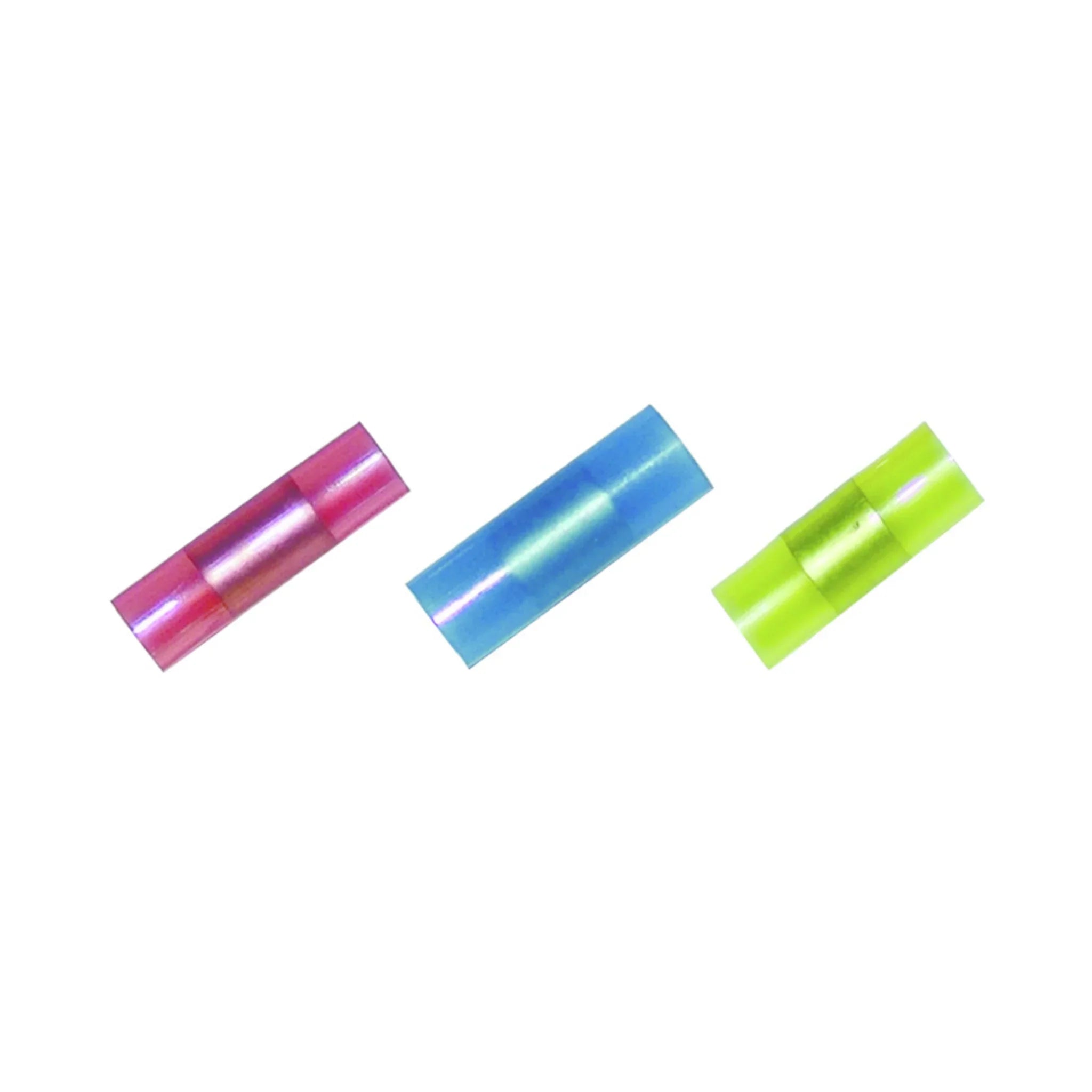

Stoßverbinder vollisoliert zugfest, 0,1–10 mm²

Zugfest heißt: Die Isolierhülse fasst nicht nur den Leiter, sondern auch den Mantel der Leitung. Zieht jemand an der Ader, hängt die Kraft an der Isolierung und nicht an der Presszone. Für bewegte Leitungen und für Verbindungen, die im Betrieb belastet werden, ist das der entscheidende Unterschied zum einfachen Stoßverbinder.

Nutzen

• Zugfeste Ausführung – die Isolierhülse nimmt Zugkräfte auf und entlastet die Presszone.
• Vollisoliert: Die Verbindungsstelle ist nach dem Verpressen fertig isoliert.
• Kupfer-Presshülse für dauerhaft niedrigen Übergangswiderstand.
• Freigegeben für mehr- und feindrähtige Rundleiter, also für flexible Anschlussleitungen.
• Sehr großer Bereich von 0,1 bis 10 mm² – von der Signalader bis zur Geräteanschlussleitung.

Anwendung

Eingesetzt wird der Verbinder beim Verlängern und Reparieren von Anschluss- und Steuerleitungen, in der Maschinen- und Anlagenverdrahtung sowie überall dort, wo eine Verbindungsstelle mechanisch beansprucht wird. Isolieren Sie beide Enden nur so weit ab, dass der Leitercrimp die blanke Litze und der Isolationscrimp den Mantel fasst; nur diese Kombination ergibt die zugfeste Verbindung. Verpresst wird mit einer Zange für isolierte Verbinder, deren Profil zum Querschnittsbereich der Variante passt. Für massive Leiter ist die Ausführung nicht freigegeben, weil der Isolationscrimp dort keine ausreichende Klemmwirkung erreicht. Prüfen Sie die Verbindung nach dem Verpressen mit einem leichten Zug an beiden Adern – ein sauberer Crimp gibt dabei nicht nach. Ein Ölstopp ist nicht vorhanden, für längswasserdichte Anwendungen ist eine andere Bauform zu wählen.

Lieferumfang

Geliefert werden vollisolierte Stoßverbinder im Blister. Querschnittsbereich und Stückzahl je Blister richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Nennquerschnitt = 0,1..0,5 mm²
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Isolation = sonstige
• Farbe der Isolation = gelb
• Art der Verbindung = Stoßverbinder
• Anzahl der Abzweige = 2
• Für zugfeste Verbindungen = ja
• Ölstopp/Mittelsteg = nein
