Übergangsverbinder Al/Cu rund mit Ölstopp, 70–300 mm²

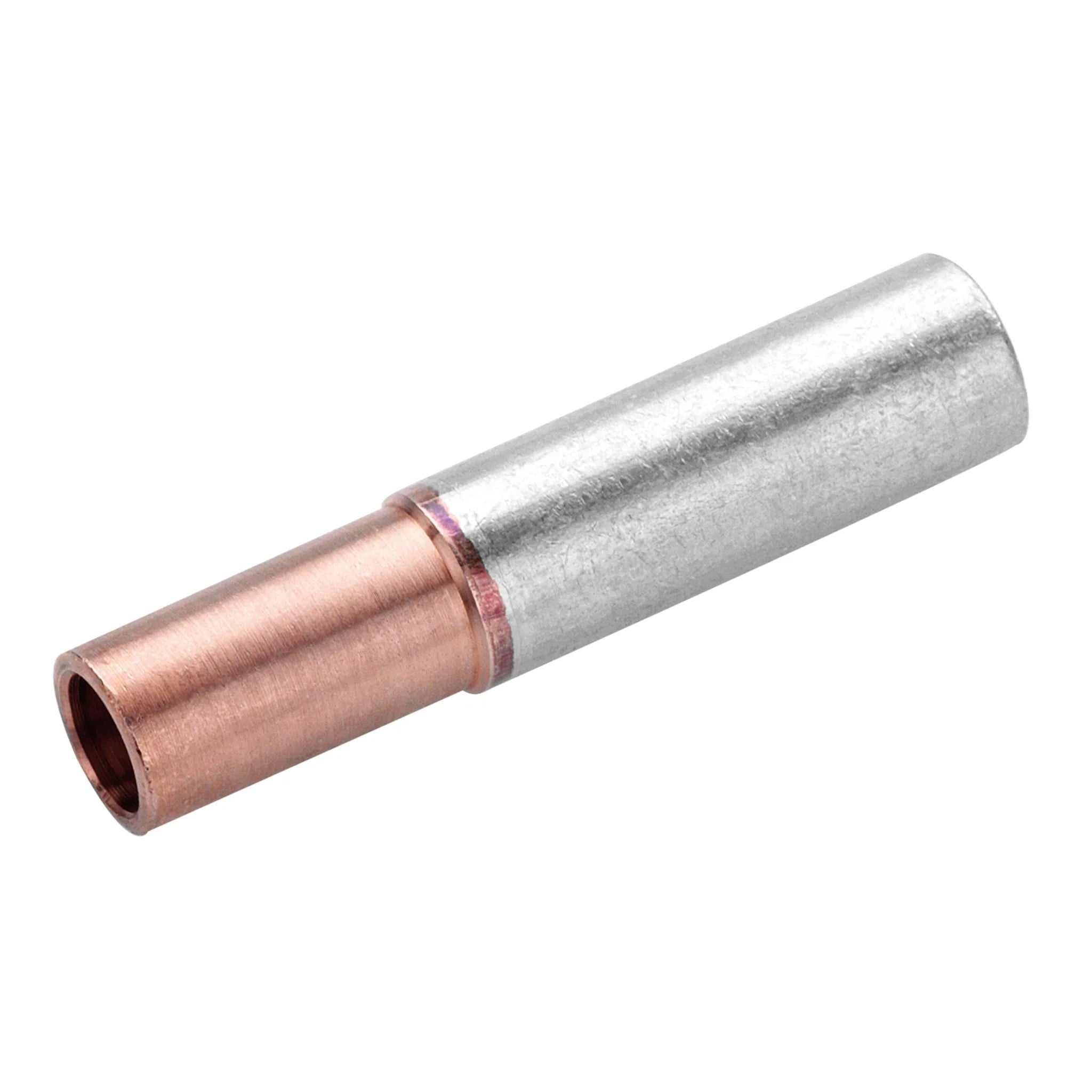

Aluminium und Kupfer dürfen nicht unmittelbar aneinandergepresst werden — an der Kontaktstelle entsteht sonst Kontaktkorrosion. Der Übergangsverbinder löst das, indem er einen Rohrteil aus E-Aluminium und einen aus E-Kupfer werkseitig fest verbindet.

Nutzen

• Zwei Werkstoffe in einem Bauteil: E-Al für die Aluminiumseite, E-Cu nach EN 13600 für die Kupferseite.
• Mittelsteg mit Ölstopp trennt beide Seiten und verhindert das Wandern von Tränkmasse im Leiter.
• Runde Querschnittsform für Rundleiter und rundgedrückte Aluminiumleiter.
• Deckt Aluminiumquerschnitte von 70 bis 300 mm² gegen Kupferquerschnitte von 16 bis 240 mm² ab.
• Blank ausgeführt, dadurch für die Montage in Muffen und Endverschlüssen bis 0,6/1 kV geeignet.

Anwendung

Vorgesehen ist der Verbinder für Verbindungen von Kupferkabeln und Aluminiumkabeln nach DIN 48201 sowie von Aluminiumseilen nach DIN EN 50182. Verpressen Sie jede Seite mit dem für den jeweiligen Werkstoff passenden Werkzeug und der zugehörigen Kennziffer — die Aluminiumseite benötigt in der Regel mehr Pressungen als die Kupferseite. Wählen Sie die Variante über beide Querschnitte gemeinsam aus, da jede Ausführung für eine feste Kombination von Aluminium- und Kupferquerschnitt ausgelegt ist. Für Al/St-Seile und für Aldrey-Seile ist dieser Verbinder nicht freigegeben, ebenso wenig für zugfeste Verbindungen. Nach dem Pressen wird die Verbindungsstelle entsprechend der Muffentechnik isoliert und wieder feuchtigkeitsdicht verschlossen.

Lieferumfang

Geliefert als Packung (PA); die Stückzahl je Packung richtet sich nach der gewählten Variante und ist in den Varianten-Details angegeben. Ein Datenblatt liegt digital bei.

• Querschnittsform = rund
• Nennquerschnitt Aluminium, RM/SM = 70 mm²
• Nennquerschnitt Aluminium, SE = 95 mm²
• Reduzierter Al-Nennquerschnitt = 95 mm²
• Cu-Nennquerschnitt = 35 mm²
• Anschluss als Cu-Bolzen = nein
• Werkstoff = Aluminium/Kupfer
• Für zugfeste Verbindungen = nein
• Geeignet für Al/St-Seile = nein
• Geeignet für Aldrey-Seile = nein
• Ölstopp/Mittelsteg = ja
• Spannungsreihe = 0,6/1 kV
