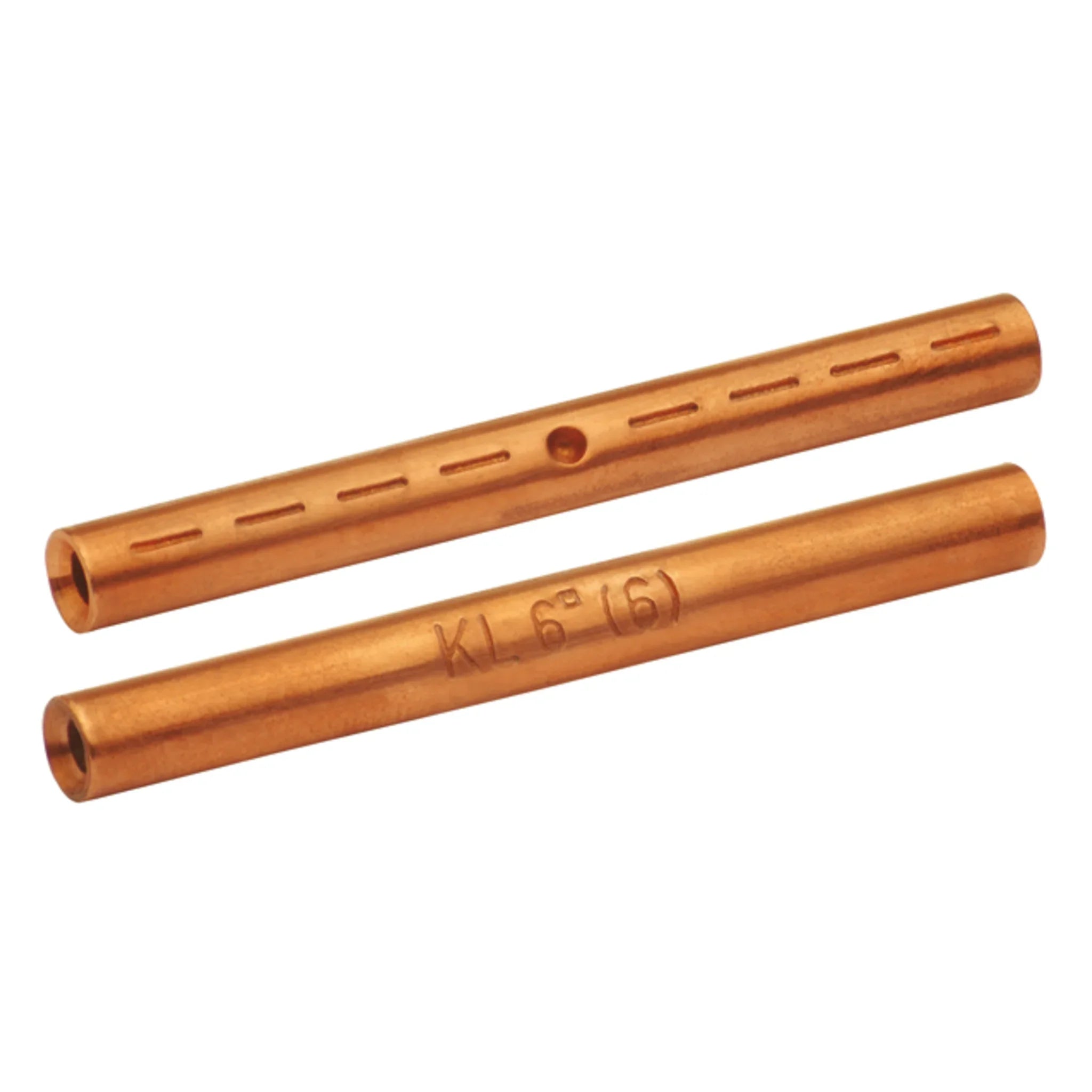

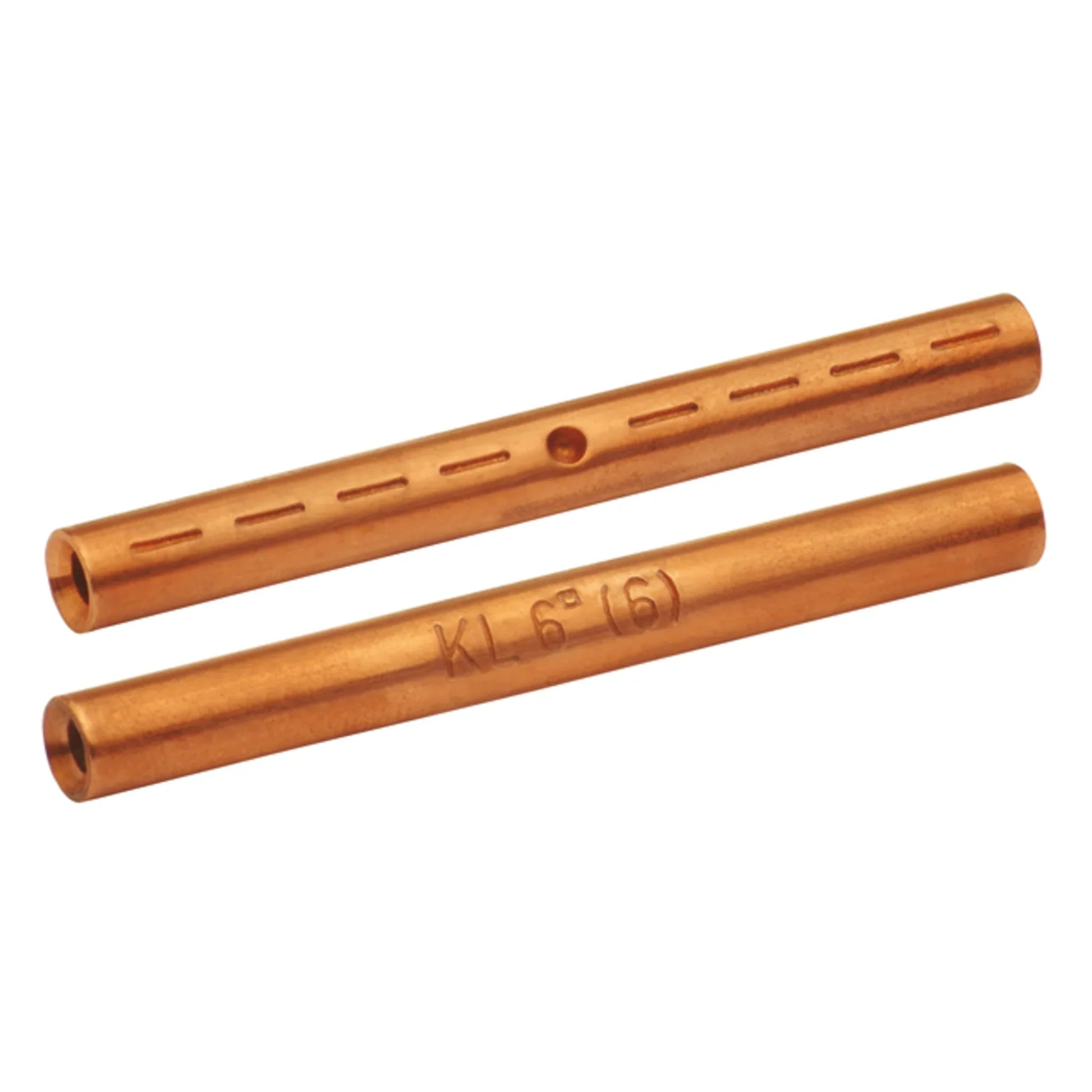

Stoßverbinder zugfest DIN 48085 blank, 10–150 mm²

Dieser Stoßverbinder stellt eine zugfeste Verbindung zweier Leiterenden her — die Verbindung darf also mechanisch belastet werden und nicht nur elektrisch. Grundlage ist DIN 48085 Teil 1; die lange Hülsenform bietet die Pressfläche, die für die Zugfestigkeit nötig ist. Der Werkstoff ist Kupfer gemäß EN 13600 in blanker Ausführung.

Nutzen

• Zugfeste Ausführung nach DIN 48085 Teil 1 — geeignet für Verbindungen, auf die Zugkräfte wirken.
• Lange Hülsenform mit großer Pressfläche und mehreren Pressungen je Leiterseite.
• Kennziffer auf dem Verbinder ordnet Pressform und Werkzeug eindeutig zu.
• Pressmarkierungen geben Lage und Anzahl der Pressungen vor.
• Präzise Endenbearbeitung erleichtert das Einführen der Leiter, auch bei Arbeiten in der Muffe.

Anwendung

Eingesetzt wird der Verbinder für Kabelverbindungen in Muffen, für Leiterverlängerungen im Erdkabelbau und für Verbindungen in Anlagen mit zugbelasteten Leitern; die Stammdaten weisen die Spannungsreihe bis 15 kV aus, sodass auch Mittelspannungsanwendungen abgedeckt sind. Beide Leiterenden werden mittig bis zum Anschlag eingeführt — die Einstecktiefe je Seite ist über die Pressmarkierungen erkennbar — und anschließend mit Sechskantpressung verpresst, die Pressform bestimmen Sie über die Kennziffer. Setzen Sie die vorgegebene Zahl an Pressungen je Seite; eine reduzierte Pressung kostet die Zugfestigkeit. Der Verbinder ist unisoliert: Die fertige Verbindung muss anschließend mit Schrumpfschlauch, Gießharz oder Muffentechnik entsprechend der Betriebsspannung isoliert werden. Ein Ölstopp beziehungsweise Mittelsteg ist nicht vorhanden.

Lieferumfang

Geliefert im Karton; die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Nennquerschnitt = 10 mm²
• Ausführung = DIN-Ausführung
• Hülsenform = lang
• Geeignet für massive Leiter = ja
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Oberflächenschutz = blank
• Isolation = ohne
• Spannungsreihe = bis 15 kV
• Art der Verbindung = Stoßverbinder
• Anzahl der Abzweige = 2
• Für zugfeste Verbindungen = ja
• Ölstopp/Mittelsteg = nein
