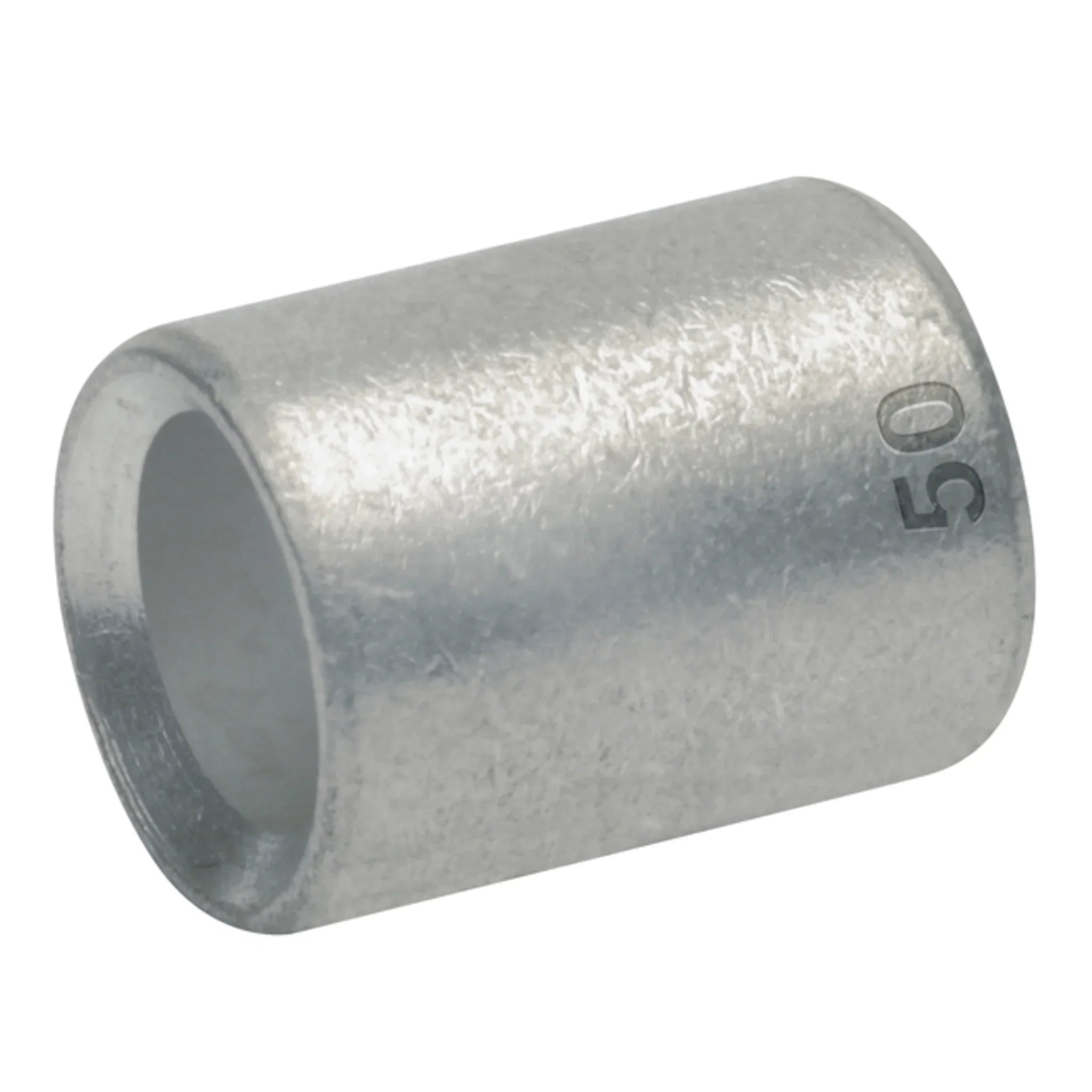

Parallelverbinder unisoliert bis 10 kV, 1,5–300 mm²

Der Parallelverbinder nimmt zwei Leiter von derselben Seite auf und presst sie in einer gemeinsamen Hülse zusammen. Damit lassen sich Abzweige setzen und Leitungen verlängern, ohne die Adern stumpf gegeneinanderzuführen – auch dann, wenn die beiden Querschnitte nicht gleich sind.

Nutzen

• Zwei Abzweige in einer Hülse: geeignet, um unterschiedliche Leiterquerschnitte zu verbinden.
• Geglühtes Kupfer nach EN 13600 – fließt beim Pressen gleichmäßig und bildet eine gasdichte Presszone.
• Präzise bearbeitete Hülsenenden, dadurch fährt der Leiter ohne Aufspleißen ein.
• Galvanisch verzinnte Oberfläche als Korrosionsschutz an der Kontaktstelle.
• Spannungsreihe bis 10 kV, damit auch für Mittelspannungsanwendungen freigegeben.

Anwendung

Typische Anwendungen sind Abzweige in Verteilungen und Kabelmuffen, Reparaturstellen und Erweiterungen an bestehenden Trassen sowie Übergänge zwischen massiven, mehr- und feindrähtigen Kupferleitern. Beide Leiterenden werden auf Hülsentiefe abisoliert, bis zum Anschlag eingeschoben und mit hydraulischem oder Akku-Presswerkzeug sechskantverpresst; Pressform und Anzahl der Pressungen richten sich nach dem Querschnitt der jeweiligen Variante. Der Verbinder ist unisoliert – die Isolierung stellen Sie anschließend mit Schrumpfschlauch, Gießharzmuffe oder Wickelband her, abgestimmt auf die Betriebsspannung. Für zugbeanspruchte Verbindungen ist die Ausführung nicht freigegeben, hier gehört eine mechanische Zugentlastung dazu. Auf Aluminiumleiter darf der Kupferverbinder nicht aufgepresst werden, dafür sind Übergangsverbinder vorgesehen.

Lieferumfang

Geliefert werden Parallelverbinder im Karton. Querschnitt und Stückzahl je Karton richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Nennquerschnitt = 1,5 mm²
• Ausführung = Normalausführung
• Hülsenform = kurz
• Geeignet für massive Leiter = ja
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Isolation = ohne
• Spannungsreihe = bis 10 kV
• Art der Verbindung = Parallelverbinder
• Anzahl der Abzweige = 2
• Für zugfeste Verbindungen = nein
• Ölstopp/Mittelsteg = nein
