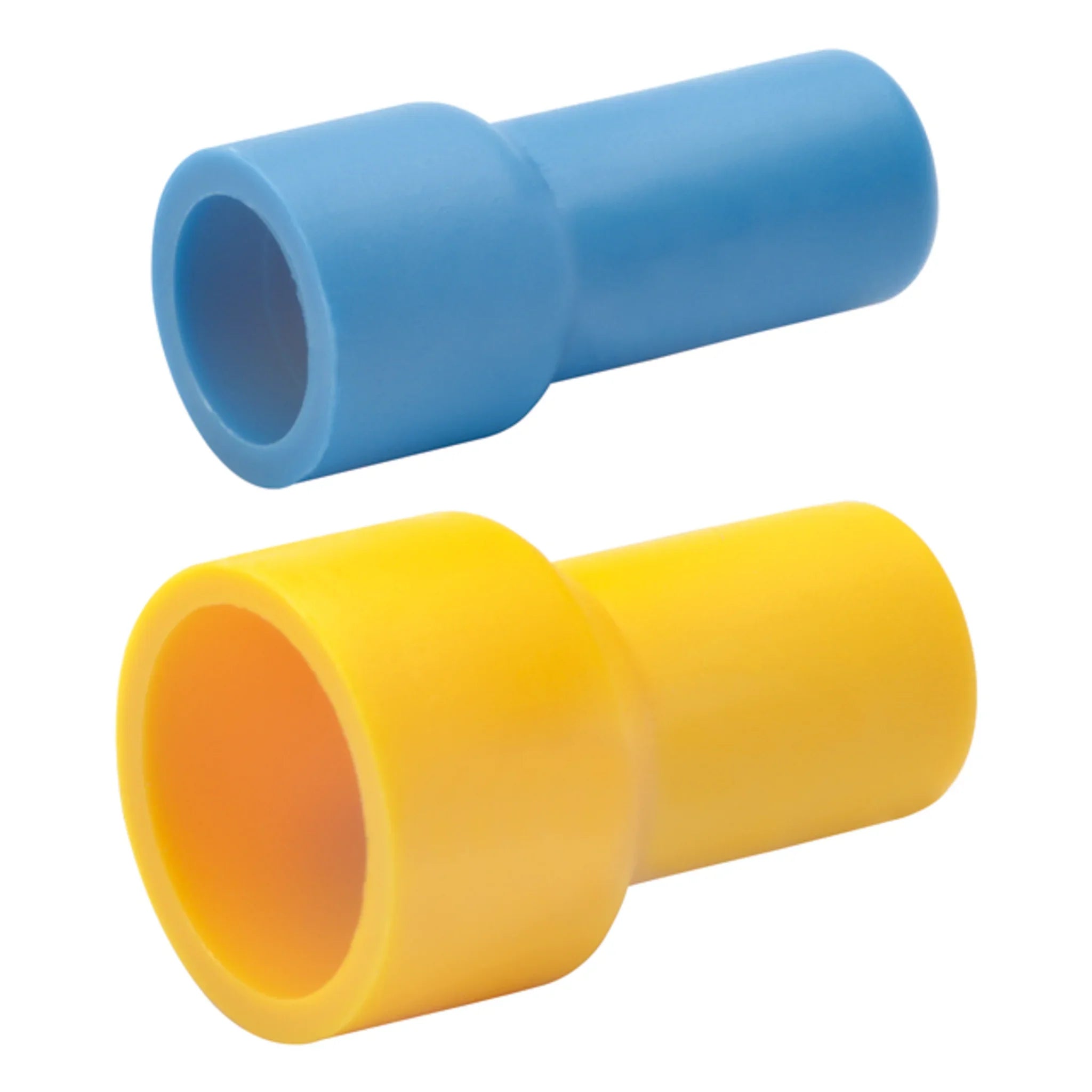

Endverbinder isoliert Polyamid bis 105 °C, 1,5–6 mm²

Der isolierte Endverbinder fasst zwei Leiterenden in einer Presshülse zusammen und schließt die Verbindung stirnseitig ab — die klassische Lösung für Abzweige und Leiterverlängerungen in Leuchten, Verteilerdosen und Schaltschränken. Die Isolierhülse aus Polyamid ist bis 105 °C temperaturbeständig und halogenfrei, die Kontakthülse besteht aus verzinntem Elektrolytkupfer (Cu-ETP).

Nutzen

• Verzinntes Kupfer nach Cu-ETP hält den Übergangswiderstand niedrig und schützt die Presszone vor Korrosion.
• Querschnittsabhängige Farbkodierung der Isolierhülse macht Verbinder und passendes Presswerkzeug auf einen Blick zuordenbar.
• Polyamid-Isolierhülse, halogenfrei und bis 105 °C temperaturbeständig.
• Ausgelegt für fein- und feinstdrähtige Rundleiter — genau die Leiterarten, die sich sonst schlecht abschließen lassen.
• Kurze Hülsenform in Normalausführung, dadurch geringer Platzbedarf in der Dose.

Anwendung

Der Endverbinder wird eingesetzt, wenn zwei Leiter an einem Ende zusammengeführt und isoliert abgeschlossen werden sollen, ohne dass eine Klemmstelle zur Verfügung steht. Beide Leiter werden gemeinsam von der offenen Seite bis zum Anschlag eingeschoben und mit einer Crimpzange verpresst, deren Nest zur Farbkodierung passt. Achten Sie darauf, dass die Summe der eingeführten Leiterquerschnitte im zulässigen Bereich der gewählten Größe bleibt und die Leiterenden bündig in der Hülse stehen. Für massive Leiter und für Lackdraht ist der Verbinder nicht vorgesehen. Zugfeste Verbindungen im Sinne einer mechanisch belasteten Verbindung sind mit dieser Ausführung ebenfalls nicht darstellbar — die Verbindung muss also zugentlastet verlegt werden.

Lieferumfang

Geliefert im Karton; die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Nennquerschnitt = 1,5..2,5 mm²
• Ausführung = Normalausführung
• Hülsenform = kurz
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Isolation = Polyamid (PA)
• Farbe der Isolation = blau
• Spannungsreihe = bis 230/380 V
• Art der Verbindung = Endverbinder
• Anzahl der Abzweige = 2
• Für zugfeste Verbindungen = nein
• Ölstopp/Mittelsteg = nein
