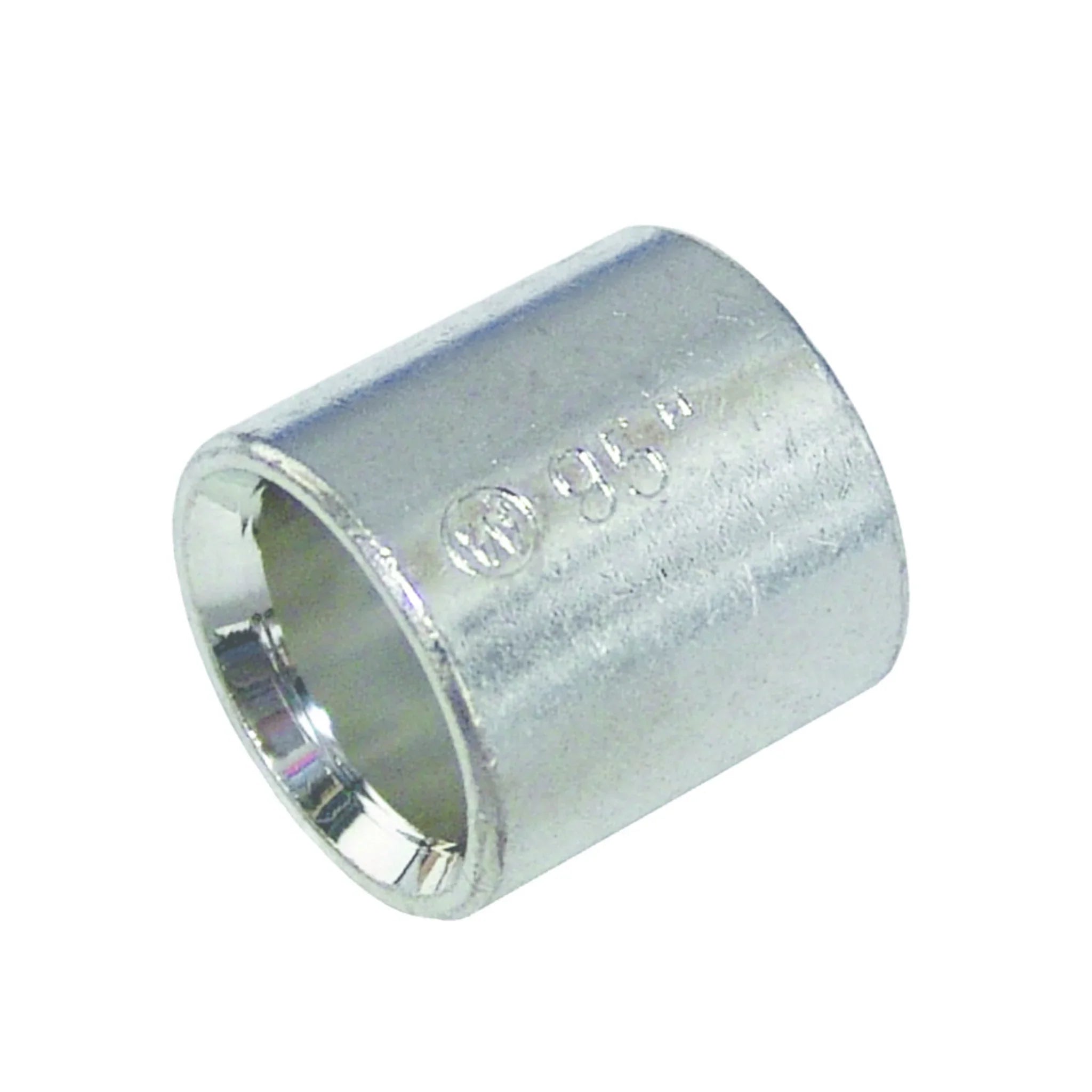

Stoßverbinder zugfest unisoliert Kupfer, 0,5–300 mm²

Wo eine Leitungsverbindung nicht nur elektrisch, sondern auch mechanisch belastet wird, reicht ein gewöhnlicher Verbinder nicht aus. Dieser Stoßverbinder ist für zugfeste Verbindungen freigegeben: Die verpresste Hülse nimmt Zugkräfte am Leiter auf, statt sie an die Kontaktstelle weiterzugeben.

Nutzen

• Für zugfeste Verbindungen freigegeben — die Pressverbindung hält auch bei mechanischer Beanspruchung des Leiters.
• Unisolierte Kupferhülse: die Isolierung wählen Sie passend zur Anwendung, etwa als Schrumpfschlauch.
• Zwei Abzweige für die klassische Stoßverbindung zweier Leiterenden.
• Freigegeben für mehrdrähtige und feindrähtige Rundleiter, also auch für flexible Leitungen.
• Sehr weiter Querschnittsbereich von 0,5 bis 300 mm² aus einer Reihe.

Anwendung

Der Verbinder wird zum Verlängern, Reparieren und Abfangen von Leitungen in Verteilungen, Schaltanlagen und im Anlagenbau eingesetzt, bei kleinen Querschnitten ebenso wie an Energiekabeln. Beide Leiterenden werden gleich tief eingeschoben und je Seite getrennt verpresst; bei den großen Querschnitten dieser Reihe ist ein hydraulisches Presswerkzeug mit Sechskantpressung erforderlich, die Anzahl der Pressungen je Seite richtet sich nach dem Querschnitt. Weil die Hülse blank ist, muss die Isolierung anschließend selbst hergestellt werden — üblich sind Schrumpfschlauch oder Gießharzmuffe, je nach Verlegeart und Umgebungsbedingungen. Für massive Leiter und für Flachleiter ist die Reihe nicht freigegeben, ebenso wenig für Anwendungen mit hohen Temperaturen. Einen Mittelsteg besitzt der Verbinder nicht, die Einstecktiefe kontrollieren Sie über die Abisolierlänge.

Lieferumfang

Geliefert im Blister. Querschnittsbereich und Stückzahl je Packung richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Nennquerschnitt = 0,1..0,5 mm²
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Isolation = ohne
• Art der Verbindung = Stoßverbinder
• Anzahl der Abzweige = 2
• Für zugfeste Verbindungen = ja
• Ölstopp/Mittelsteg = nein
