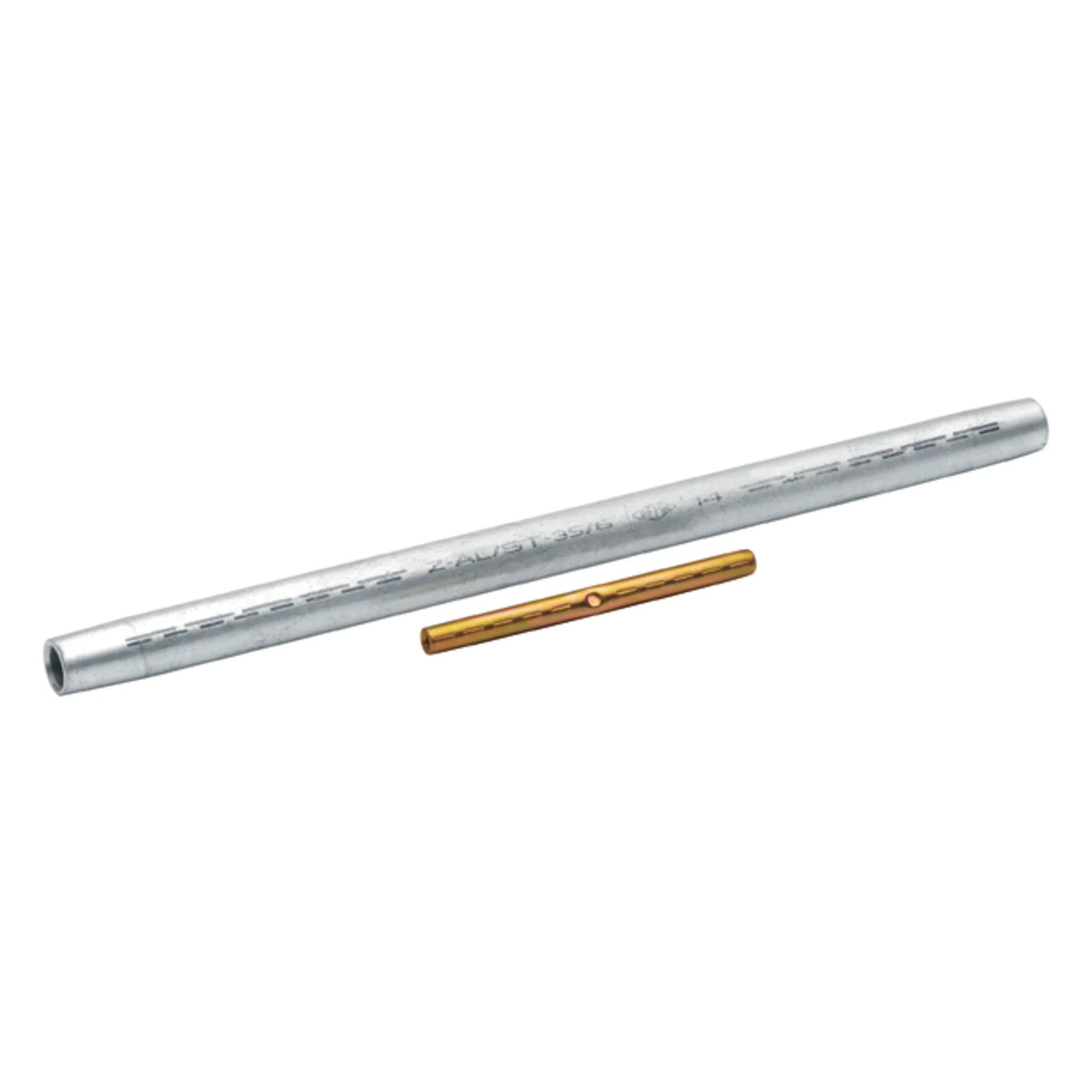

Übergangsverbinder DIN 48085 Al/Cu für Al/St-Seile, 16–300 mm²

Der Übergangsverbinder nach DIN 48085 Teil 3 verbindet Aluminium- und Kupferleiter dort, wo ein direkter Materialübergang zu Korrosion führen würde. Er ist für zugfeste Verbindungen von Al/St-Seilen nach DIN EN 50182 ausgelegt und der Spannungsreihe 12/20 kV zugeordnet. Der Aluminiumteil deckt 16 bis 300 mm² ab.

Nutzen

• Ab Werk mit Kontaktfett gefüllt, das die Aluminiumoxidschicht beim Verpressen aufbricht und die Presszone abdichtet.
• Kennziffer auf dem Verbinder für die eindeutige Zuordnung von Pressform und Presswerkzeug.
• Pressmarkierungen geben Lage und Reihenfolge der Pressungen vor und machen die Verarbeitung prüfbar.
• Al-Hülse aus blankem E-Al, St-Hülse aus feuerverzinktem St 52 für die Aufnahme der Zugkräfte.
• Präzise Endenbearbeitung erleichtert das Einführen von rund- und sektorförmigen Leitern.

Anwendung

Eingesetzt wird der Verbinder im Freileitungs- und Seilbau sowie überall dort, wo eine Aluminiumverbindung auf einen Kupferabgang geführt wird. Der Ablauf ist normvorgegeben: Seil ablängen und reinigen, Verbinder aufschieben, ohne das Kontaktfett zu entfernen, und entlang der Pressmarkierungen mit dem zur Kennziffer passenden Einsatz verpressen. Für die Auswahl brauchen Sie den Aluminiumquerschnitt zwischen 16 und 300 mm², den Kupferquerschnitt des Gegenstücks zwischen 10 und 240 mm² sowie ein Pressgerät mit ausreichender Presskraft. Für Aldrey-Seile ist die Familie laut Stammdaten nicht vorgesehen. Prüfen Sie vor der Bestellung, ob die gewählte Variante zugfest ausgeführt sein muss, da dieses Merkmal innerhalb der Familie wechselt.

Lieferumfang

Geliefert wird der Übergangsverbinder im Karton (CT). Die Stückzahl je Verpackung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Querschnittsform = rund/sektorförmig
• Nennquerschnitt Aluminium, RM/SM = 15..95 mm²
• Anschluss als Cu-Bolzen = nein
• Werkstoff = Aluminium/Kupfer
• Für zugfeste Verbindungen = ja
• Geeignet für Al/St-Seile = ja
• Geeignet für Aldrey-Seile = nein
• Ölstopp/Mittelsteg = nein
• Spannungsreihe = 12/20 kV
