Auf einen Blick: NYM Kabel (Mantelleitung) sind die Standardlösung für feste Elektroinstallationen in Gebäuden. Verfügbar als NYM-J (mit Schutzleiter) und NYM-O (ohne Schutzleiter) in Querschnitten von 1,5 bis 35mm². Geeignet für Aufputz-, Unterputz- und Hohlraumverlegung bis 70°C. Nicht UV-beständig, daher nur im Innenbereich einsetzbar. Bei Kabelkaufhaus erhalten Sie NYM-Kabel als Meterware von Markenherstellern wie LAPP mit 24h-Versand.
Was ist NYM Kabel? - Aufbau und Bezeichnungen verstehen
NYM Kabel sind Mantelleitungen nach DIN VDE 0250-204 für feste Verlegung in trockenen und feuchten Räumen. Der Name steht für "Normen-Mantelleitung" und kennzeichnet den standardisierten Aufbau: Kupferleiter mit PVC-Aderisolierung, Füllstoff und grauer PVC-Mantel. Diese Konstruktion macht NYM-Kabel robust und langlebig für Hausinstallationen. Der graue Mantel aus PVC (Polyvinylchlorid) schützt die Adern vor mechanischen Beschädigungen und Feuchtigkeit, während der weiße Füllstoff zwischen den Adern für runde Kabelform sorgt und zusätzlichen Schutz bietet.
NYM-J vs. NYM-O - Der entscheidende Unterschied

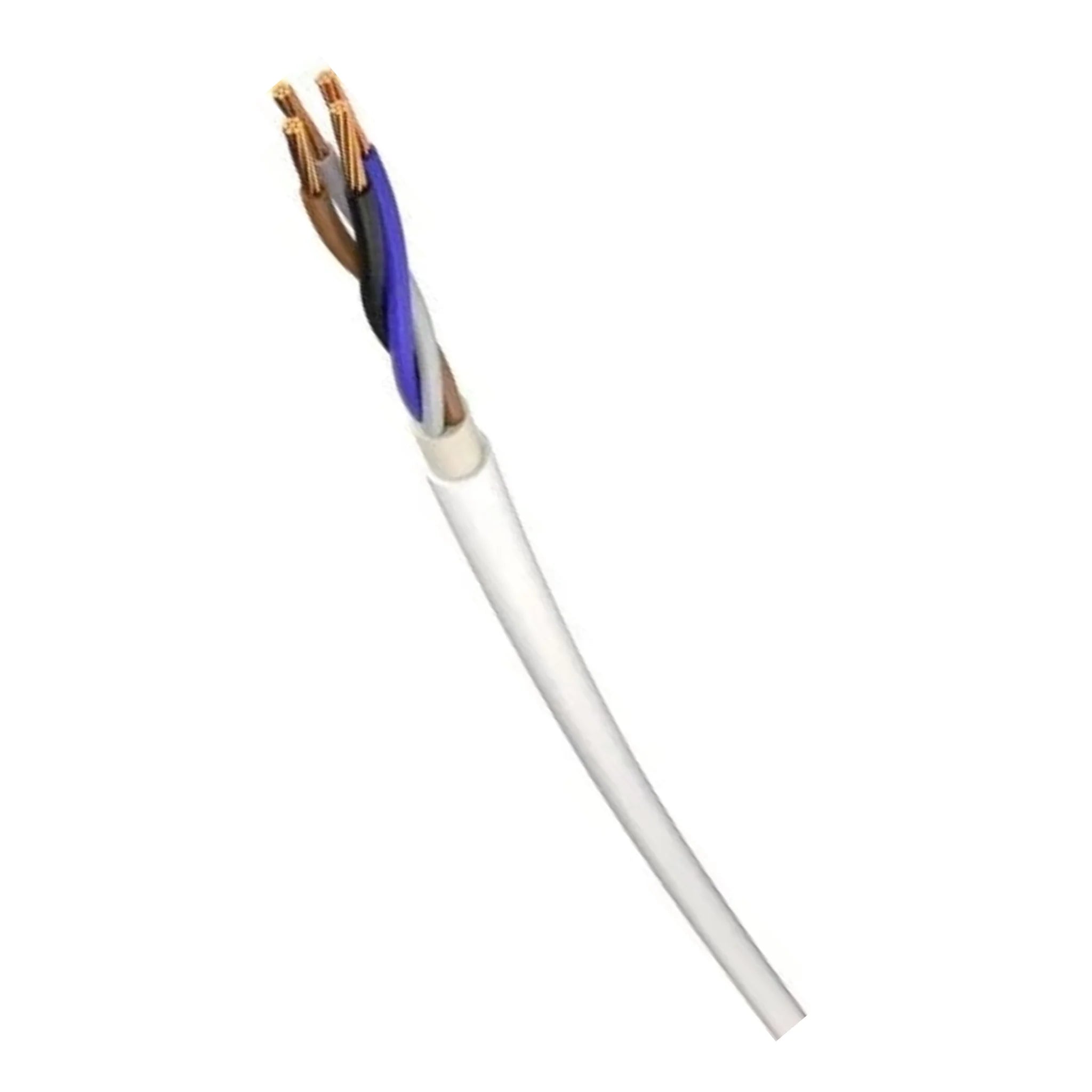

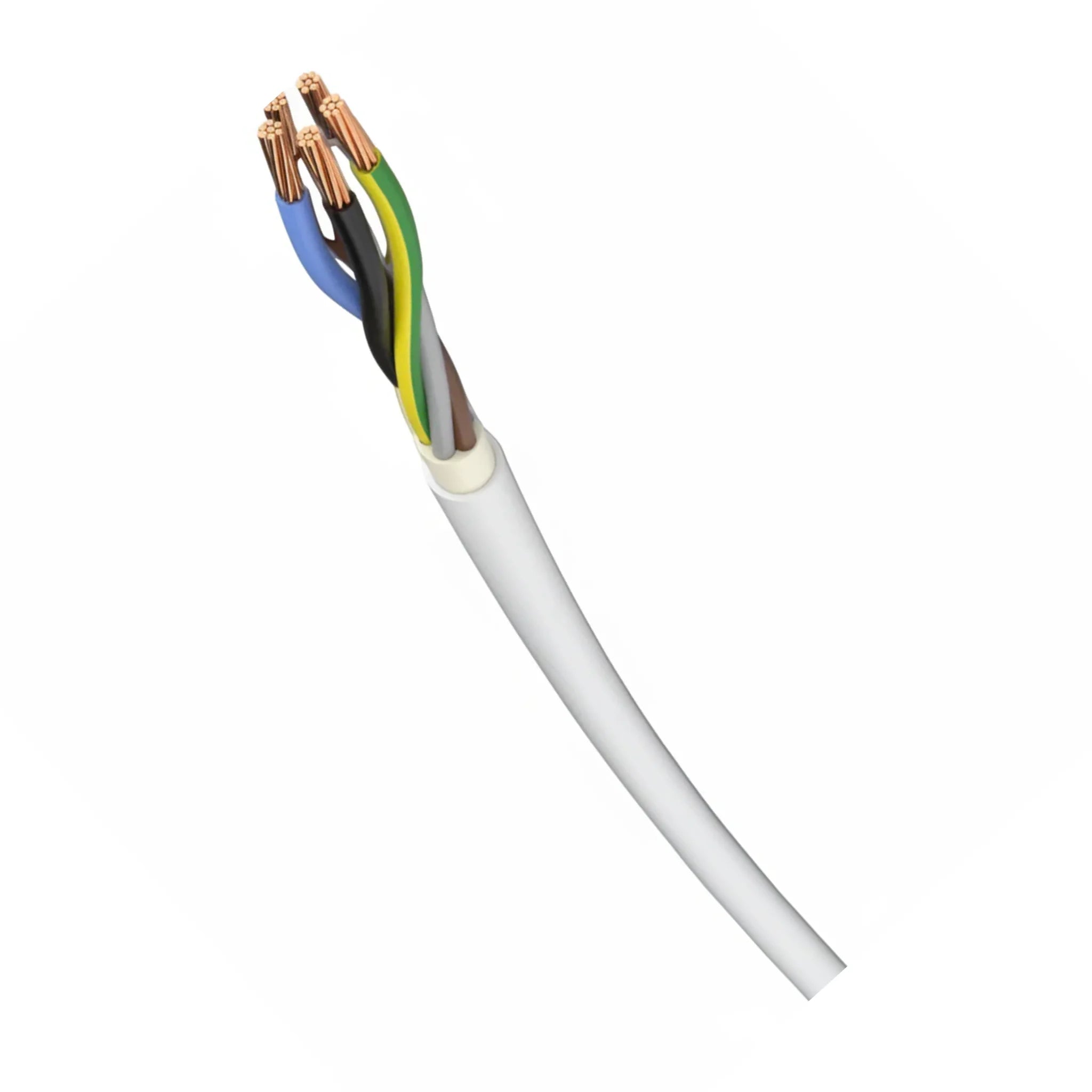

Die Buchstaben J und O bezeichnen die wichtigste Unterscheidung bei NYM-Kabeln. NYM-J enthält einen gelb-grünen Schutzleiter (PE) und ist Standard für moderne Installationen mit Schutzklasse I. NYM-O kommt ohne Schutzleiter aus und wird nur noch bei speziellen Anwendungen oder Altbausanierungen eingesetzt. Beispiel: Ein 3x1,5mm² NYM-J hat drei Adern plus Schutzleiter, während 3x1,5mm² NYM-O nur drei Adern ohne Schutzleiter besitzt.
Kabelbezeichnungen richtig lesen (3x1,5 bis 5x16)
Die Bezeichnung folgt dem Schema: Aderzahl x Querschnitt. "3x1,5" bedeutet drei Adern mit je 1,5mm² Querschnitt, "5x2,5" entspricht fünf Adern mit 2,5mm². Bei NYM-J wird der Schutzleiter mitgezählt - ein 3x1,5 NYM-J hat also tatsächlich vier Leiter. Gängige Ausführungen reichen von 2x1,5mm² bis 5x16mm², wobei größere Querschnitte wie 25mm² oder 35mm² für Starkstromanwendungen verfügbar sind.
NYM vs. NYY - Wann welches Kabel verwenden?
Der wichtigste Unterschied zwischen NYM und NYY liegt in den Einsatzbereichen: NYM-Kabel sind ausschließlich für Inneninstallationen geeignet, während NYY-Kabel sowohl innen als auch außen und im Erdreich verlegt werden können. Diese Unterscheidung entscheidet oft über Projektkosten und Installationsaufwand.
Wo darf NYM NICHT verlegt werden? - Wichtige Verbote
NYM-Kabel haben klare Einsatzgrenzen, die zwingend beachtet werden müssen:
- Erdverlegung: Absolut verboten, da der PVC-Mantel nicht wasserdicht ist und Feuchtigkeit eindringen kann
- Direkter Sonneneinstrahlung: UV-Strahlung macht den grauen PVC-Mantel spröde und rissig - bereits nach wenigen Monaten
- Chemisch belastete Räume: Schwimmbäder (Chlor), Galvaniken (Säuren), Labore - PVC ist nicht chemikalienresistent
- Bewegliche Anwendungen: Keine Verwendung für flexible Leitungen oder bei mechanischer Beanspruchung durch Vibration
- Temperaturen unter -5°C: Der Mantel wird brüchig und bricht bei Biegung - kritisch in unbeheizten Kellern
- Feuchträume ohne Schutz: Direkter Spritzwasserbereich (IP-Schutzart beachten)
NYM Einsatzgebiete im Überblick
NYM-Kabel sind ideal für Wohnungsinstallationen: Lichtschalter, Steckdosen, Beleuchtung und Anschluss von Elektrogeräten. In Aufputzmontage eignen sie sich für Keller, Dachböden und Garagen. Unterputzverlegung ist Standard in Wänden und Decken. Auch in Installationsrohren (Leerrohre) lassen sich NYM-Kabel problemlos einziehen. Verteilerschränke werden häufig mit NYM verdrahtet, ebenso Zwischendosen und Abzweigkästen. Besonders bewährt haben sich NYM-Kabel in Hohlwänden und abgehängten Decken, wo sie vor UV-Strahlung geschützt sind.
NYM Querschnitte richtig wählen
Die Querschnittswahl richtet sich nach drei Hauptkriterien: maximalem Dauerstrom, Leitungslänge und Verlegeart. Zu kleine Querschnitte führen zu gefährlicher Erwärmung und Spannungsfall, zu große verschwenden unnötig Material. Die exakte Berechnung erfolgt nach DIN VDE 0100-520 unter Berücksichtigung von Umgebungstemperatur, Häufungsfaktor und Verlegeart.
1,5mm² für Lichtkreise, 2,5mm² für Steckdosen
Für Beleuchtungskreise reicht meist 3x1,5mm² NYM-J, da moderne LED-Leuchten nur 5-15 Watt verbrauchen. Bei längeren Leitungen über 25m oder bei Verwendung von Halogenstrahlern sollten Sie auf 3x2,5mm² wechseln, um Spannungsfall unter 3% zu halten. Steckdosenkreise benötigen grundsätzlich 3x2,5mm² NYM-J, da mit höheren Lasten bis 16A gerechnet werden muss. Ein 16A-Automat kann theoretisch 3.680 Watt (16A × 230V) absichern - 2,5mm² sind für diese Belastung bei normalen Leitungslängen bis 30m ausgelegt.
Größere Querschnitte für Starkstrom-Anwendungen
Verschiedene Verbraucher erfordern spezifische Querschnitte:
- Elektroherde (3-7kW): 5x2,5mm² bei 16A oder 5x4mm² bei 25A Absicherung
- Wallboxen E-Auto (11kW): 5x6mm² bei 16A dreiphasig, teilweise 5x10mm² bei längeren Zuleitungen
- Wärmepumpen (8-15kW): 5x6mm² bis 5x16mm² je nach Leistung und Entfernung
- Durchlauferhitzer (18-24kW): 5x10mm² oder 5x16mm² bei 400V-Anschluss
- Industrieanschlüsse: Querschnitte bis 35mm² für Großverbraucher
Die genaue Dimensionierung sollte ein Elektroingenieur berechnen, da auch Verlegeart, Umgebungstemperatur und Leitungslänge die erforderlichen Querschnitte beeinflussen.
Professionelle NYM Verlegung - Werkzeuge und Tipps
Saubere NYM-Installation erfordert das richtige Werkzeug und Beachtung der Verlegungsregeln. Der Biegeradius muss mindestens dem 6-fachen Kabeldurchmesser entsprechen - bei 3x2,5mm² NYM (Außendurchmesser ca. 10mm) sind das etwa 6cm Mindestradius. Zu scharfe Biegungen beschädigen die Aderisolierung und können zum Kabelbruch führen. Bei der Installation sind außerdem Zugkräfte zu beachten: maximal 50N bei 3x1,5mm² und 80N bei 3x2,5mm².
Abisolierwerkzeug und Kabelentmantler
Für professionelles Abisolieren empfehlen sich spezielle Abisolierzangen mit NYM-Einsatz. Diese schneiden den Mantel ringförmig auf, ohne die Aderisolierung zu verletzen. Kabelentmantler wie der Knipex 16 20 165 SB ermöglichen schnelles Arbeiten bei größeren Kabeln. Für Kleinmengen genügt ein scharfes Cuttermesser, wobei äußerste Vorsicht geboten ist. Wichtig: Immer vom Körper weg schneiden und den Mantel nur oberflächlich anritzen, dann abziehen. Spezielle NYM-Entmantler haben Anschläge für die gängigen Mantelstärken.
Biegeradius und Verlegetemperatur beachten
NYM-Kabel sollten nur bei Temperaturen über 0°C verlegt werden, da der PVC-Mantel sonst bricht. Im Winter müssen Kabel vor der Verlegung auf mindestens +5°C temperiert werden. Bei der Befestigung mit Nagelschellen oder Kabelbindern darf der Mantel nicht eingeschnürt werden - maximal 80% des Manteldurchmessers komprimieren. Abstände von 30cm bei waagerechter und 50cm bei senkrechter Verlegung sind ausreichend. In Rohren sollten maximal 40% des Rohrquerschnitts belegt werden.
NYM Kabel als Meterware bei Kabelkaufhaus bestellen
Als Elektrofachhändler führen wir NYM-Kabel von renommierten Herstellern wie LAPP Kabel in allen gängigen Querschnitten von 2x1,5mm² bis 5x35mm². Die Abgabe erfolgt als Meterware - Sie bezahlen nur die benötigte Länge ohne Verschnitt. Standardlängen ab Lager, Sonderlängen auf Anfrage. Alle Kabel sind VDE-geprüft und tragen die CE-Kennzeichnung sowie das KEMA-Prüfzeichen. Durch unsere Lagerhaltung können wir über 90% aller Bestellungen am gleichen Tag versenden.
Unser Sortiment umfasst sowohl NYM-J Kabel mit Schutzleiter als auch NYM-O Ausführungen für spezielle Anwendungen. Ergänzend finden Sie passendes Installationswerkzeug und Verbindungsklemmen für die professionelle Montage. Bei größeren Projekten ab 500m erstellen wir gerne individuelle Angebote mit Mengenrabatten - kontaktieren Sie unsere Fachberatung.
Häufige Fragen zu NYM Kabeln
NYM-J enthält einen gelb-grünen Schutzleiter (PE-Leiter) und ist Standard für moderne Installationen nach DIN VDE 0100. NYM-O hat keinen Schutzleiter und wird nur bei speziellen Anwendungen in Schutzklasse II oder in Altbauten ohne Schutzleitersystem eingesetzt. Für Neuinstallationen ist NYM-J grundsätzlich vorgeschrieben, da der Schutzleiter bei Körperschluss lebensrettend ist.
Nein, NYM-Kabel sind ausschließlich für den Innenbereich zugelassen. Der graue PVC-Mantel ist nicht UV-stabilisiert und wird durch Sonneneinstrahlung bereits nach 3-6 Monaten spröde und rissig. Für Außenverlegung nutzen Sie NYY-Kabel mit schwarzem, UV-stabilem Mantel oder verlegen NYM-Kabel in geschlossenen Rohrsystemen ohne UV-Einwirkung.
Steckdosenkreise benötigen mindestens 2,5mm² Querschnitt bei 16A Absicherung nach DIN VDE 0100-520. Dies gilt für Standardlängen bis 30m und normale Belastung. Bei besonderen Anforderungen (lange Leitungen über 40m, hohe Dauerlasten) kann 4mm² sinnvoll sein. Lichtkreise können mit 1,5mm² ausgeführt werden, außer bei längeren Distanzen über 25m oder bei geplanter Verwendung von Halogenstrahlern.
NYM-Kabel sind für Dauerbetrieb bis 70°C Leitertemperatur zugelassen. Bei Verlegung sollte die Umgebungstemperatur nicht unter -5°C liegen, da der PVC-Mantel sonst bricht. Die optimale Verlegetemperatur liegt zwischen +5°C und +40°C. Für höhere Temperaturen verwenden Sie ÖLFLEX-Kabel oder silikonummantelte Hochtemperaturleitungen bis 180°C.
NYM-Verlegung ist Teil der Elektroinstallation und darf nach DIN VDE 0100 nur von Elektrofachkräften durchgeführt werden. Als Heimwerker dürfen Sie nur an bestehenden Anschlüssen arbeiten (Lampen tauschen, Steckdosen ersetzen), neue Stromkreise müssen von einem eingetragenen Elektroinstallateur geplant, installiert und abgenommen werden. Dies dient Ihrer Sicherheit, dem Versicherungsschutz und ist gesetzlich vorgeschrieben.
