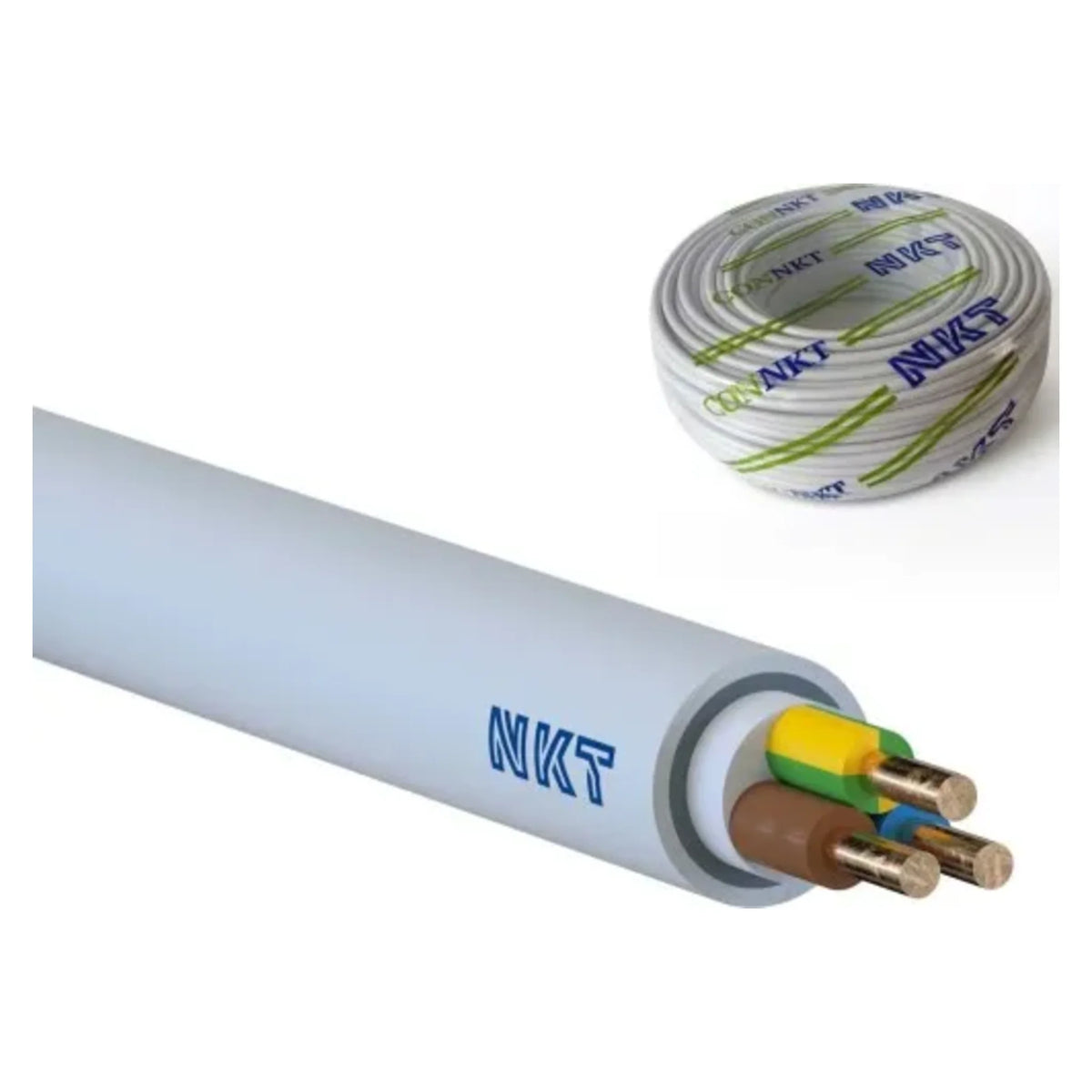

PVC-Mantelleitung NYM-J aus recycelten und wiederverwendeten Rohstoffen: Die NYM-J EPD Eca ist eine PVC-ummantelte Installationsleitung nach VDE 0250 aus recycelten und wiederverwendeten Rohstoffen. Für die Leitung liegt eine Umwelt-Produktdeklaration (EPD) vor; ihr Brandverhalten ist nach EN 13501-6 der Klasse Eca zugeordnet.

Warum dieses Produkt

• Umwelt-Produktdeklaration (EPD) – Installationsleitung aus recycelten und wiederverwendeten Rohstoffen.
• 3 oder 5 Adern, 1,5 oder 2,5 mm² – jeder Querschnitt drei- und fünfadrig – Übersicht unter Varianten.
• Lieferform – auf Ring oder Trommel – Lieferform je Aufbau unter VPE wählbar.
• CPR-Klasse Eca – Brandverhalten nach EN 13501-6: Klasse Eca; flammwidrig nach IEC 60332-1-2.
• Eindrähtiger Kupferleiter Kl. 1 – blank, runder Leiter; Aderisolation aus PVC, farbige Aderkennzeichnung nach HD 308 S2, mit grün-gelbem Schutzleiter.
• PVC-Mantel grau, 300/500 V – runde Leitung, Nennspannung U0/U 300/500 V, max. zulässige Leitertemperatur 70 °C.
• Außendurchmesser und Biegeradius – je nach Aufbau ca. 8,7–11,9 mm; min. Biegeradius bei fester Verlegung 104–143 mm; Gewicht 119–239 kg/km – Werte der gewählten Variante in den technischen Daten.

Einsatzbereiche

Zur Verlegung über, auf, im und unter Putz in trockenen, feuchten und nassen Räumen sowie im Mauerwerk und im Beton – ausgenommen ist die direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton. Auch für die Verwendung im Freien geeignet, sofern die Leitung vor direkter Sonneneinstrahlung geschützt ist, jedoch nicht für die Verlegung in Erde. Max. Betriebstemperatur 70 °C.

Varianten im Überblick

• 1,5 mm² – 3 und 5 Adern, jeweils mit grün-gelbem Schutzleiter.
• 2,5 mm² – 3 und 5 Adern, jeweils mit grün-gelbem Schutzleiter.
• Lieferform – Ring oder Trommel in jedem Aufbau, keine Meterware – Auswahl unter VPE.

Typbezeichnung erklärt

NYM-J: N = Normtyp, Y = Isolierung aus PVC, M = Mantelleitung, J = mit grün-gelbem Schutzleiter. EPD = Umwelt-Produktdeklaration (Environmental Product Declaration), Eca = Brandklasse nach EN 13501-6 im Rahmen der Bauproduktenverordnung (CPR).

• Leiter-Material = Kupfer
• Leiter-Oberfläche = blank
• Leiternennquerschnitt = 1,5 mm²
• Leiter-Klasse = Kl.1 = eindrähtig
• Ader-Zahl = 3
• Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
• Aderkennzeichnung nach HD 308 S2 = ja
• Ader-Kennzeichnung = Farbe
• Mit Schutzleiter = ja
• Max. zulässige Leitertemperatur = 70 °C
• Mantelmaterial = Polyvinylchlorid (PVC)
• Mantel-Farbe = grau
• Kabelgeometrie = rund
• Flammwidrig nach IEC 60332-1-2 = ja
• Brandverhalten nach EN 13501-6: Klasse = Eca
• Brandverhalten nach EN 13501-6: Rauchentwicklung = ohne
• Brandverhalten nach EN 13501-6: Abtropfverhalten = ohne
• Brandverhalten nach EN 13501-6: Säureentwicklung = ohne
• Funktionserhalt nach IEC 60331-1 = ohne
• Funktionserhalt nach IEC 60331-2 = ohne
• Funktionserhalt nach IEC 60331-3 = ohne
• Funktionserhalt nach EN 50200 = ohne
• Funktionserhalt nach EN 50200 annex E = nein
• Außendurchmesser ca. = 8,7 mm
• Nennspannung U0 = 300 V
• Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 104 mm
• Geeignet zur Verlegung im Erdreich = nein
• Nennspannung U = 500 V
• Leiter-Form = rund
• Gewicht = 119 kg/km
