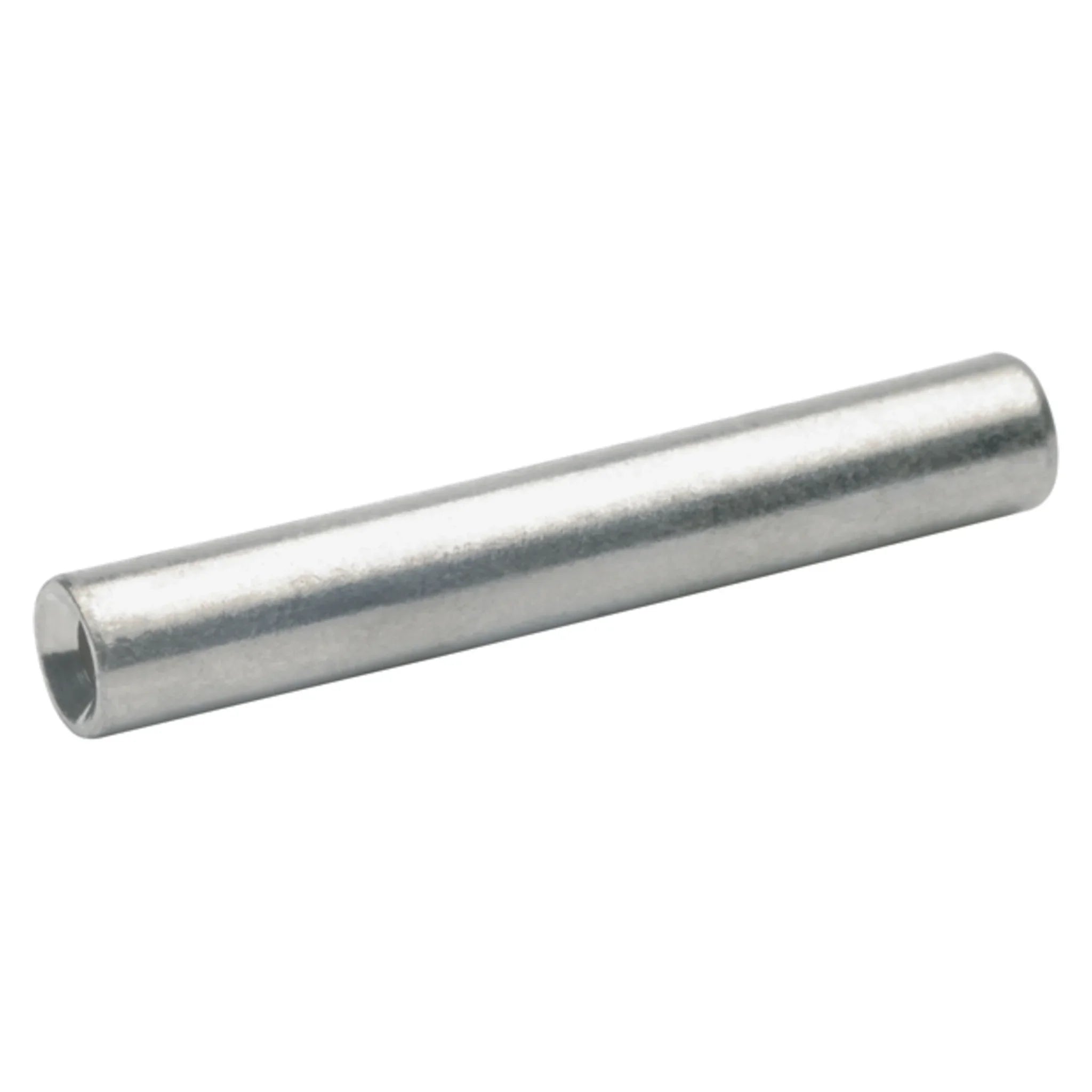

Stoßverbinder unisoliert für Massivleiter, 2,5–16 mm²

Massivleiter füllen das Rohr eines Standard-Stoßverbinders nicht formschlüssig aus — das Ergebnis sind lockere Pressungen. Dieser Verbinder hat eine auf Massivleiter der Klasse 1 abgestimmte Rohrabmessung und ergibt damit eine gasdichte, mechanisch belastbare Verbindung.

Nutzen

• Rohrinnenmaß speziell für Massivleiter nach VDE 0295 Klasse 1 ausgelegt.
• Geglühtes Kupfer nach EN 13600 lässt sich gleichmäßig verpressen, ohne dass die Hülse reißt.
• Galvanisch verzinnt als Korrosionsschutz an der Press- und Kontaktstelle.
• Lange Hülsenform mit zwei Abzweigen für den durchgehenden Leiterstoß.
• Für Spannungsreihen bis 10 kV eingestuft, also auch für Kabelmuffen im Verteilnetz verwendbar.

Anwendung

Verwendet wird der Verbinder für die Verlängerung oder Reparatur eines Kabels: Beide Leiterenden bis zur Mitte einführen und mit der zum Querschnitt passenden Matrize verpressen. Der Bereich reicht von 1,5 bis 16 mm² und deckt neben Massivleitern auch mehrdrähtige Rundleiter ab; für feindrähtige Leiter ist eine eigene Bauform mit größerem Rohrinnendurchmesser vorgesehen. Die Hülse wird unisoliert geliefert, die Verbindungsstelle muss nach dem Pressen isoliert werden, etwa mit Schrumpfschlauch oder Gießharzmuffe. Für zugfeste Verbindungen ist der Verbinder nicht ausgelegt — die Leitung ist entsprechend zugentlastet zu verlegen. Prüfen Sie nach dem Pressen, ob beide Leiterenden im Rohr auf Stoß stehen.

Lieferumfang

Geliefert im Karton (CT); die Stückzahl je Verpackungseinheit richtet sich nach der gewählten Variante und ist in den Varianten-Details angegeben.

• Nennquerschnitt = 1,5..2,5 mm²
• Ausführung = Normalausführung
• Hülsenform = lang
• Geeignet für massive Leiter = ja
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = nein
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Isolation = ohne
• Spannungsreihe = bis 10 kV
• Art der Verbindung = Stoßverbinder
• Anzahl der Abzweige = 2
• Für zugfeste Verbindungen = nein
• Ölstopp/Mittelsteg = nein
