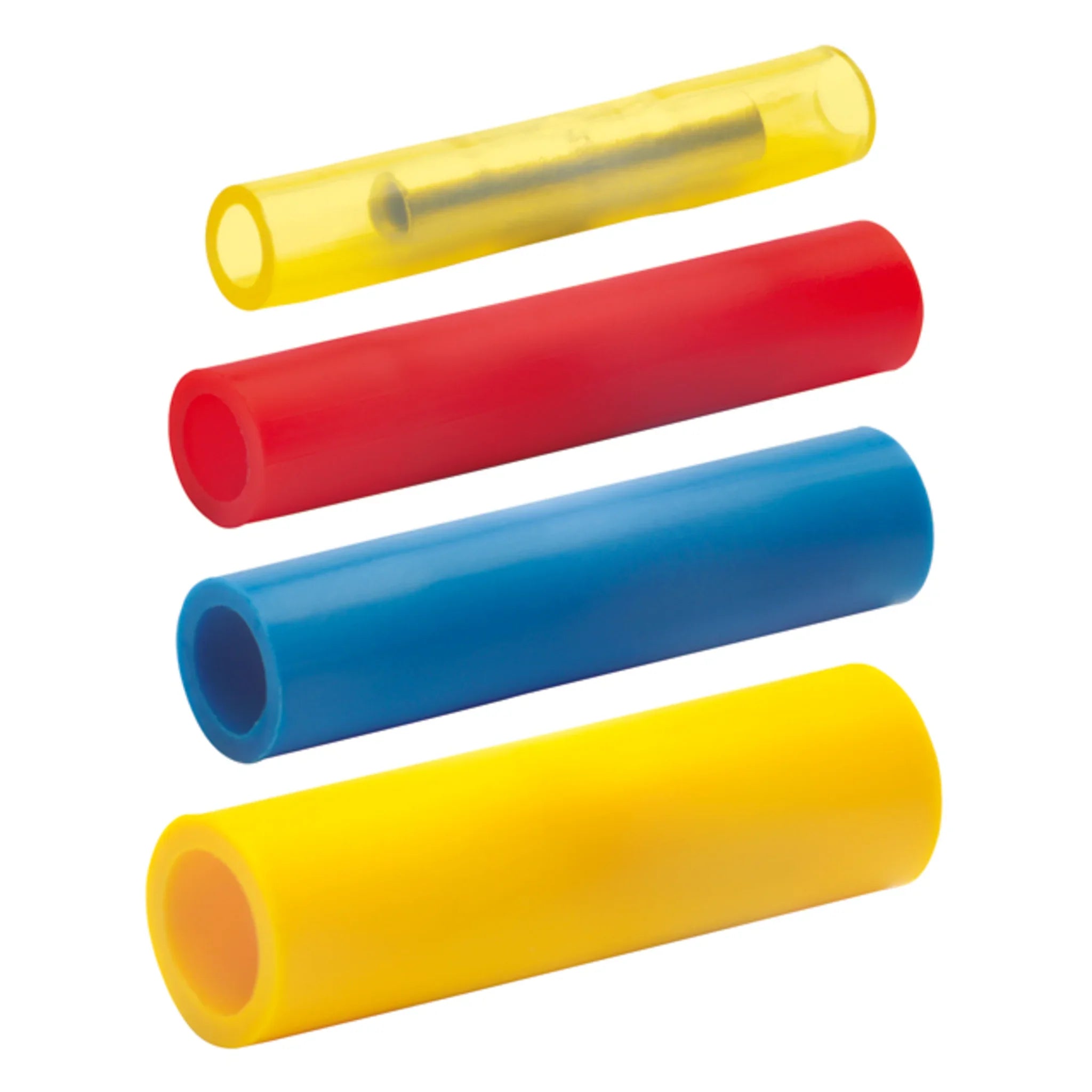

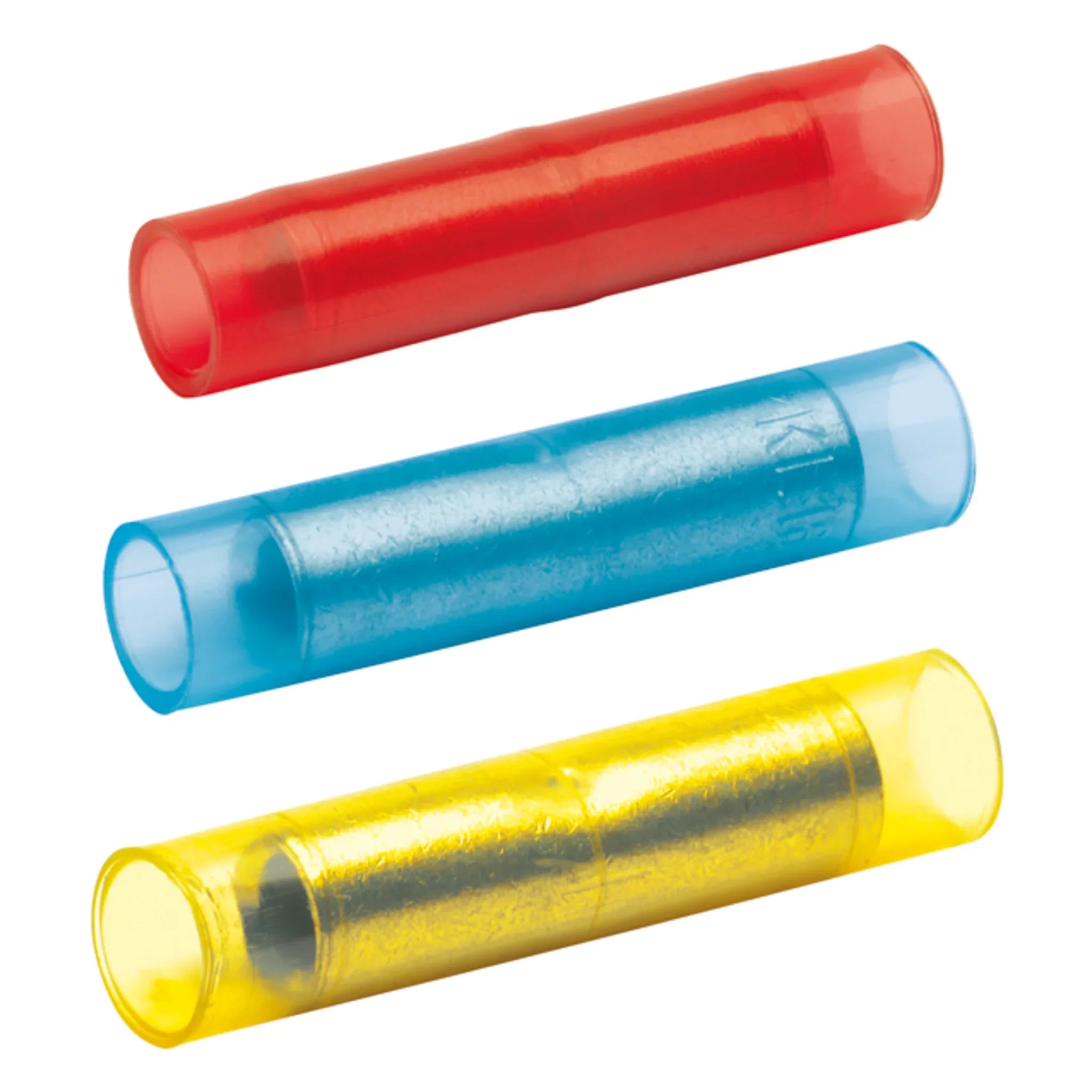

Stoßverbinder isoliert Polyamid (PA), 0,4–35 mm²

Der isolierte Stoßverbinder verbindet zwei Leiterenden stumpf miteinander und ersetzt damit die Klemmstelle in der Leitungsführung. Der Mitteneindruck begrenzt den Einschub beidseitig, sodass beide Leiter gleich tief sitzen. Die Isolierhülse aus Polyamid deckt die Presszone vollständig ab.

Nutzen

• Mitteneindruck als Anschlag für exakten Kabeleinschub von beiden Seiten.
• Querschnittabhängige Farbkodierung, dadurch ist die Zuordnung von Verbinder, Leiter und Crimpprofil auf einen Blick erkennbar.
• Isolierhülse aus Polyamid, halogenfrei und laut Bestandsdaten temperaturbeständig bis 105 °C.
• Verzinntes Cu-ETP als Presskörper für einen dauerhaft niedrigen Übergangswiderstand.
• Lange Hülsenform mit zwei Abzweigen für eine großzügige Presszone je Leiterseite.

Anwendung

Beide Leiterenden werden auf die halbe Hülsenlänge abisoliert, bis zum Mitteneindruck eingeschoben und jeweils separat verpresst; verwendet wird eine Crimpzange mit Profil für isolierte Verbinder in der passenden Querschnittsstufe. Die Familie ist für fein- und feinstdrähtige Leiter ausgelegt, für Massivleiter dagegen laut Stammdaten nicht vorgesehen. Da die Verbindung nicht als zugfest ausgewiesen ist, muss die Leitung an der Verbindungsstelle zugentlastet geführt werden. Für die Auswahl brauchen Sie den Leiterquerschnitt zwischen 0,4 und 35 mm² und ein Werkzeug, dessen Profilstufen dazu passen. Ein Ölstopp beziehungsweise Mittelsteg zur Längsdichtung ist nicht vorhanden, weshalb der Verbinder für ölgefüllte oder längswassergeschützte Systeme nicht geeignet ist.

Lieferumfang

Geliefert wird der Stoßverbinder im Karton (CT). Die Stückzahl je Verpackung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Nennquerschnitt = 0,1..0,4 mm²
• Ausführung = Normalausführung
• Hülsenform = lang
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = nein
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = nein
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Isolation = Polyamid (PA)
• Farbe der Isolation = gelb
• Spannungsreihe = bis 230/380 V
• Art der Verbindung = Stoßverbinder
• Anzahl der Abzweige = 2
• Für zugfeste Verbindungen = nein
• Ölstopp/Mittelsteg = nein
