Aderendhülse unisoliert, Hülsenlänge 5–40 mm, 0,14–240 mm²

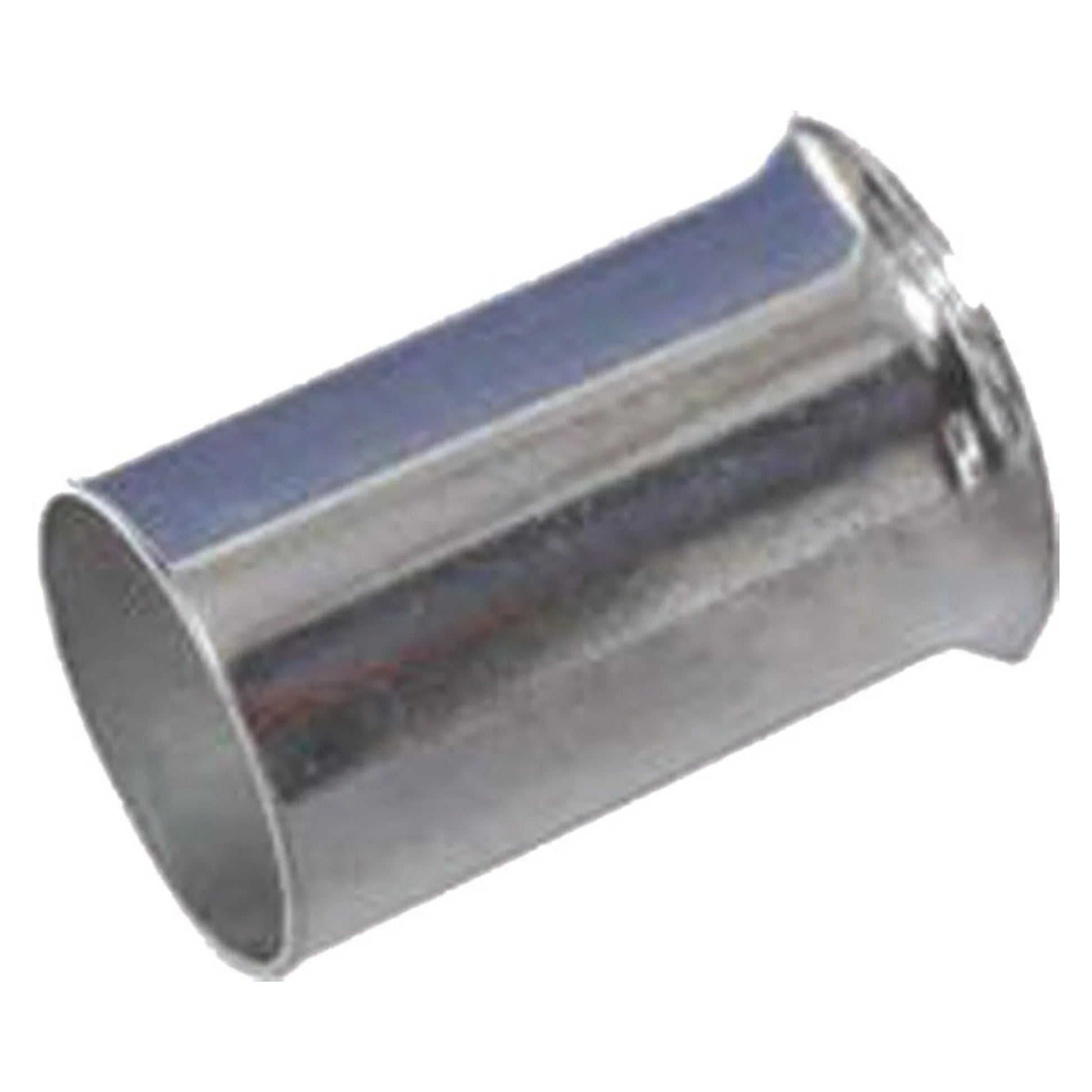

Unisolierte Aderendhülse aus verzinntem Kupfer für feindrähtige Leiter. Die Hülse fasst die Einzeldrähte zu einem festen Leiterende zusammen, verhindert das Aufspleißen und sorgt für eine gleichmäßige Kraftübertragung in der Klemmstelle.

Nutzen

• Kein Kunststoffkragen – dadurch schlanke Bauform für enge Klemmenräume und kurze Klemmstellen.
• Sehr weiter Querschnittsbereich von 0,14 bis 240 mm² innerhalb einer Serie.
• Hülsenlängen von 5 bis 40 mm, passend zur jeweiligen Klemmentiefe wählbar.
• Verzinnte Oberfläche schützt vor Oxidation und hält den Übergangswiderstand dauerhaft niedrig.
• Verhindert das Aufspleißen feindrähtiger Leiter und damit lose Einzeldrähte in der Klemme.

Anwendung

Den Leiter auf Hülsenlänge abisolieren, bis zum Anschlag einführen und mit einer Vierdorn- oder Trapez-Crimpzange verpressen; ab den großen Querschnitten arbeiten Sie mit hydraulischem oder Akku-Werkzeug. Eingesetzt wird die unisolierte Ausführung vor allem im Schaltschrank- und Verteilerbau, im Maschinen- und Anlagenbau sowie überall dort, wo der Kunststoffkragen der isolierten Variante keinen Platz hätte. Querschnitt und Hülsenlänge werden getrennt gewählt.

Lieferumfang

Querschnitt, Hülsenlänge und die Stückzahl je Verpackungseinheit richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Bauform = Standard
• Nennquerschnitt = 0,34 mm²
• Hülsenlänge = 5 mm
• Isoliert = nein
• Halogenfrei = ja
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
• AWG-Größe = 22
