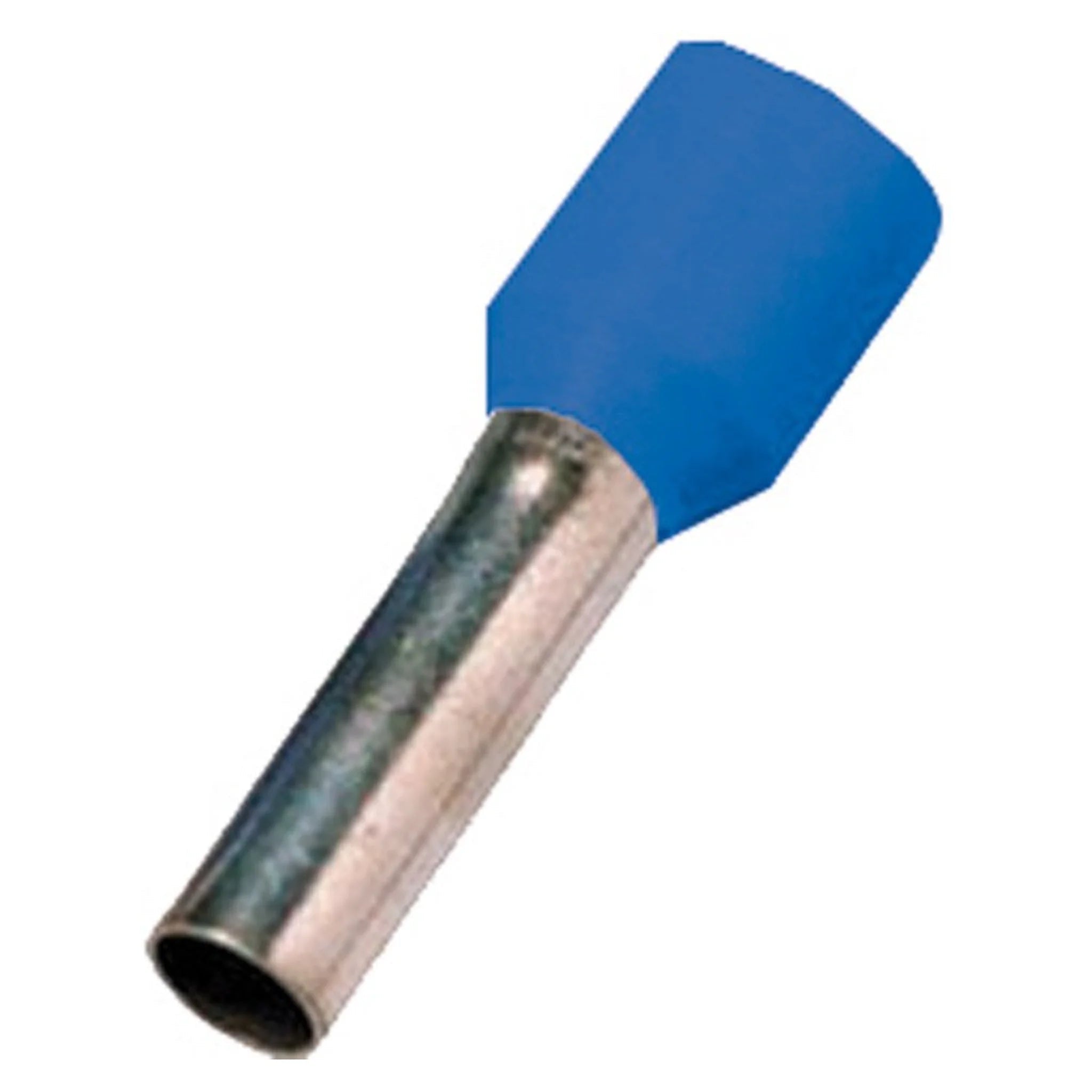

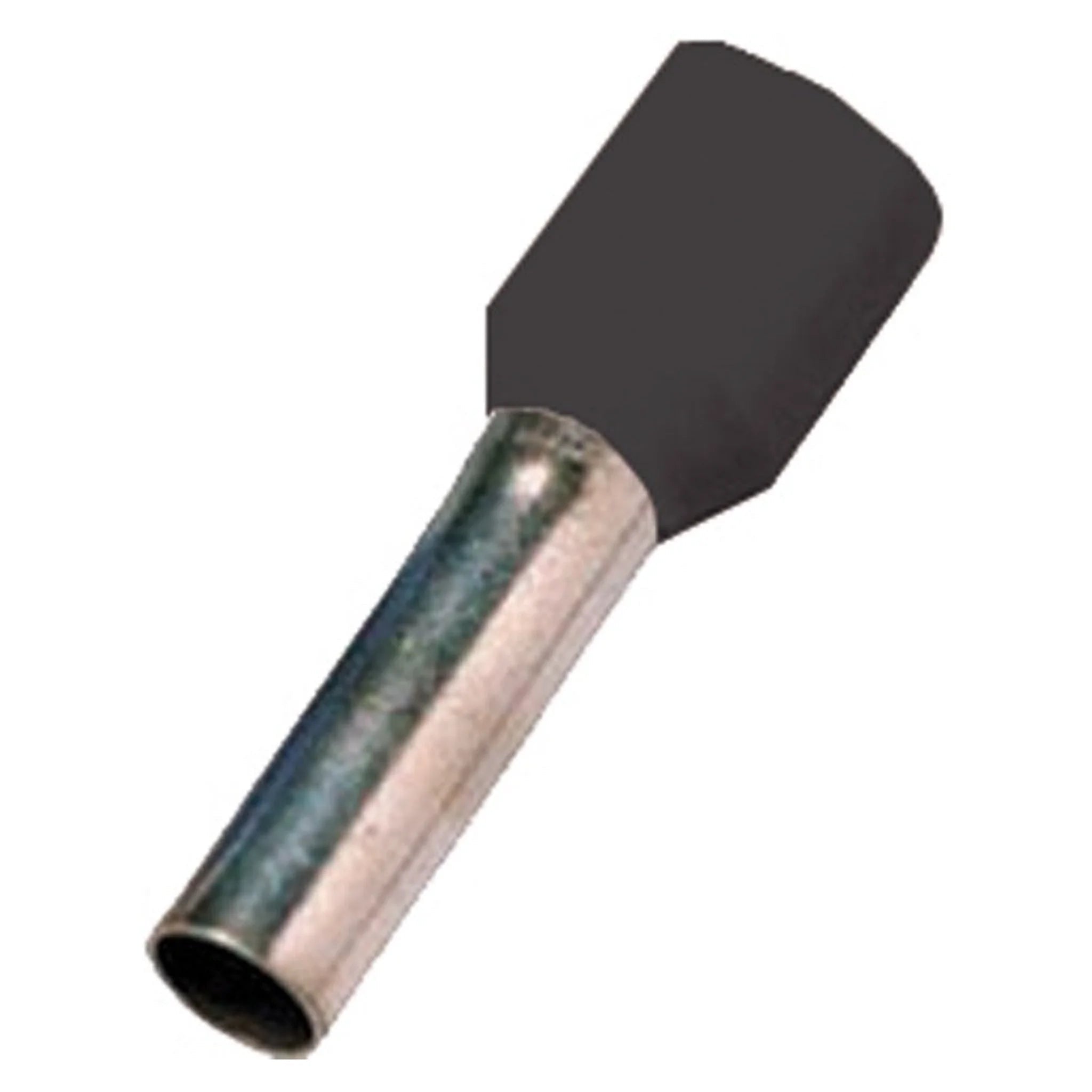

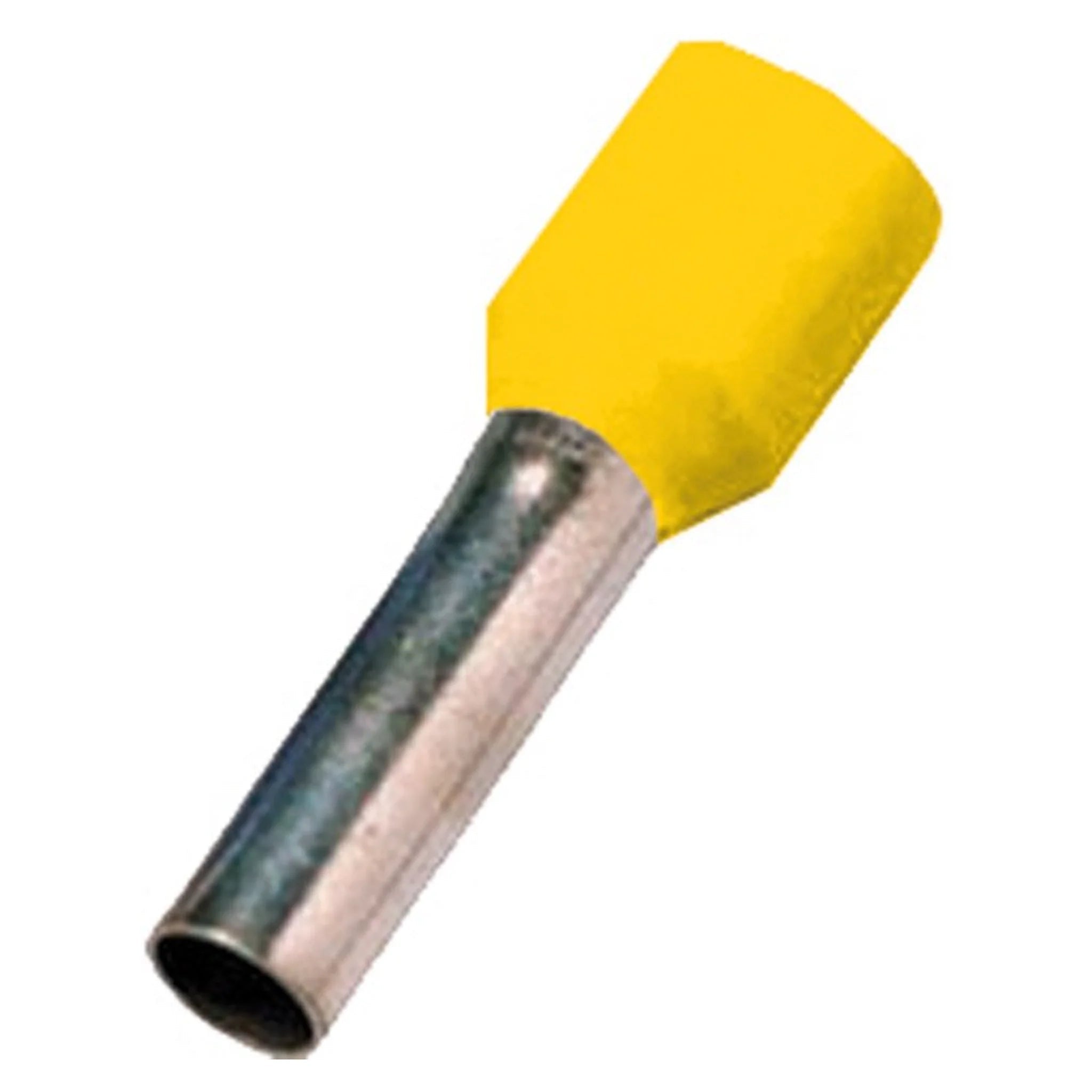

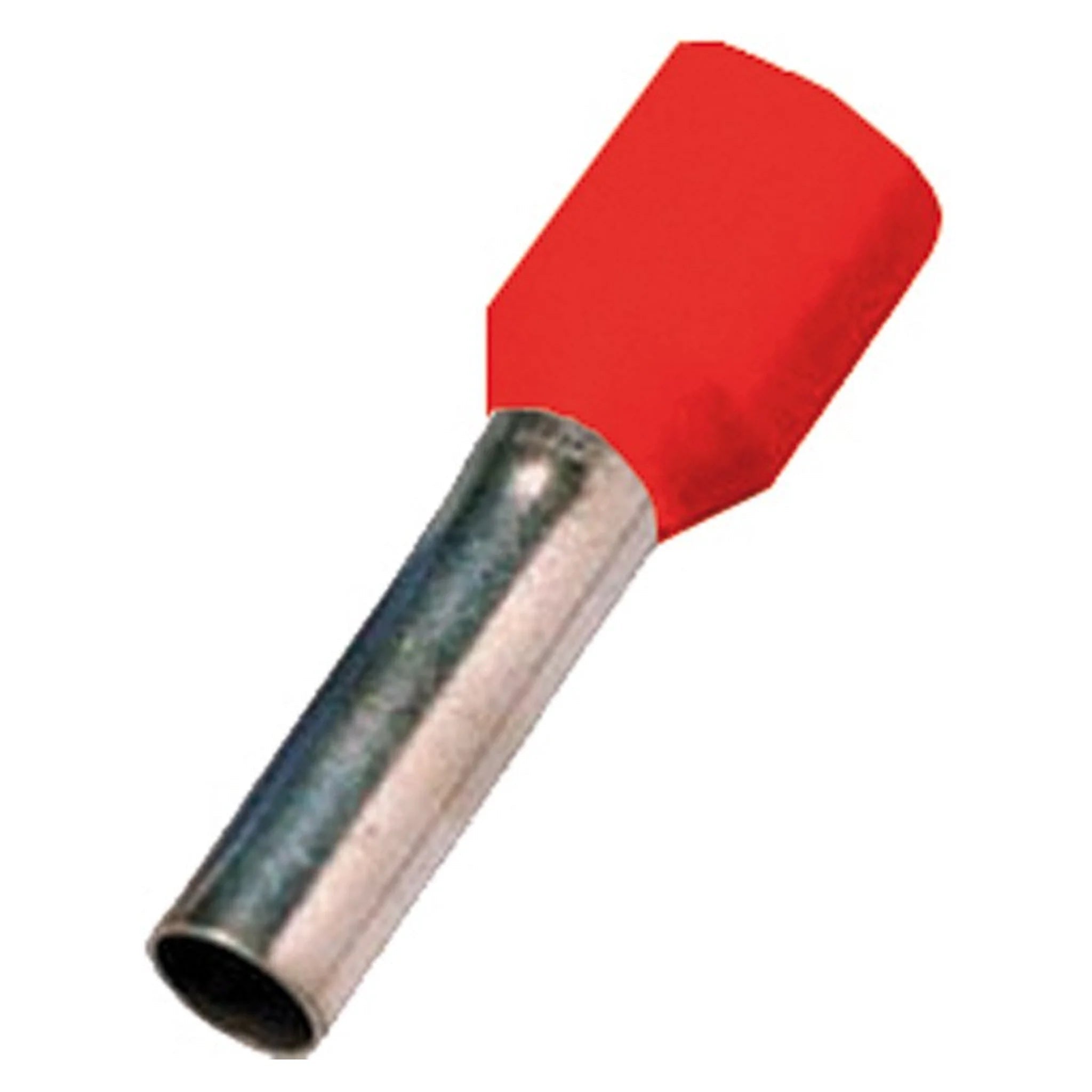

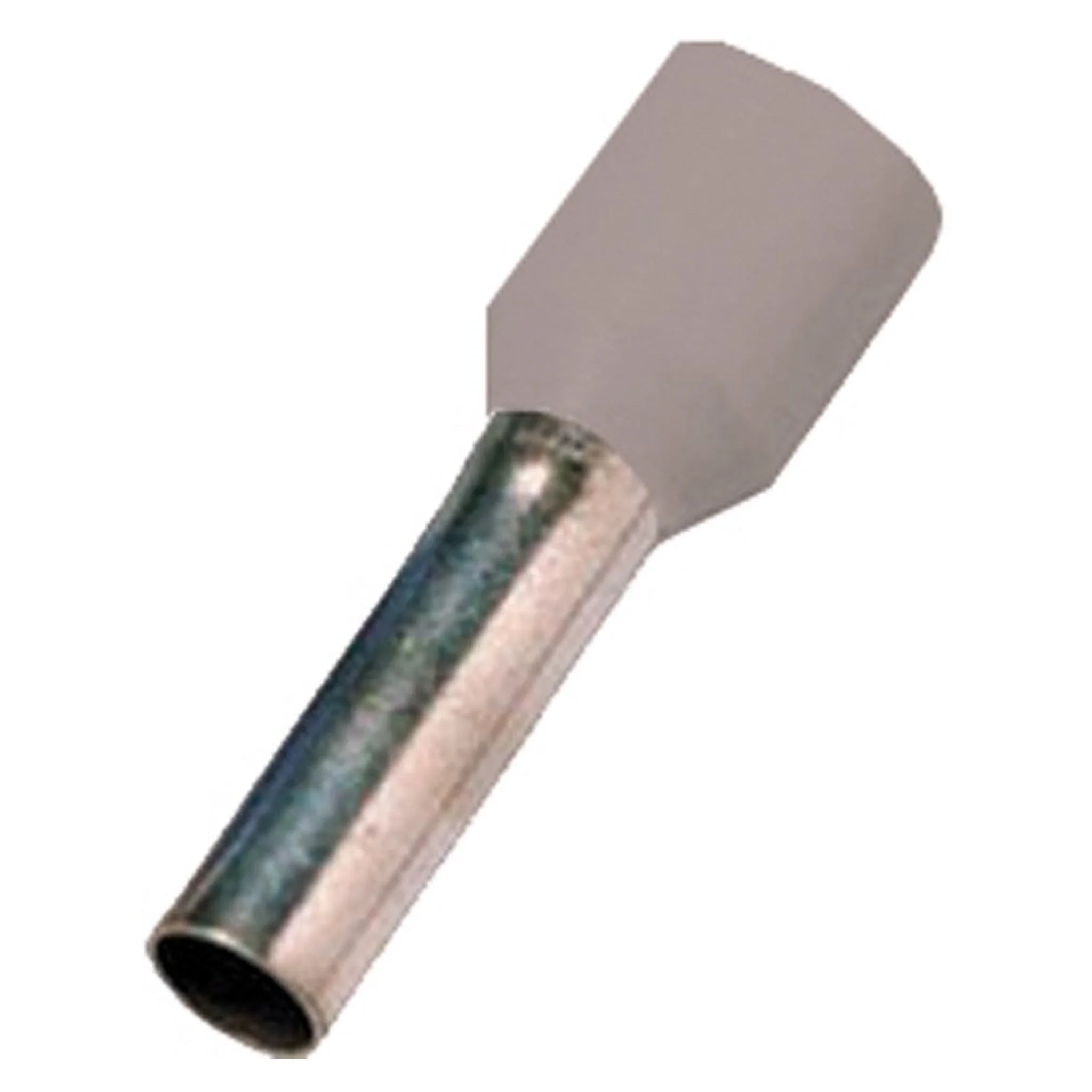

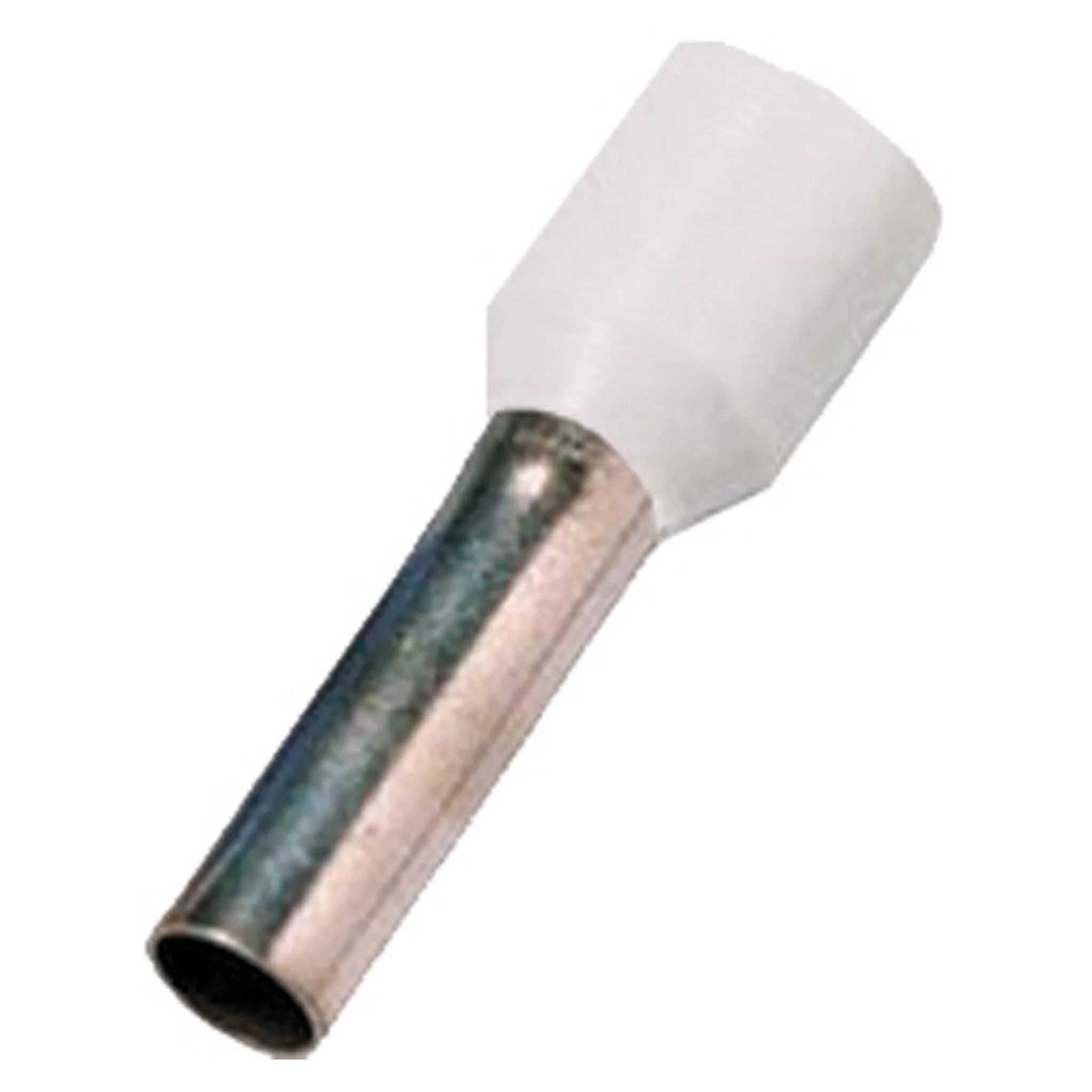

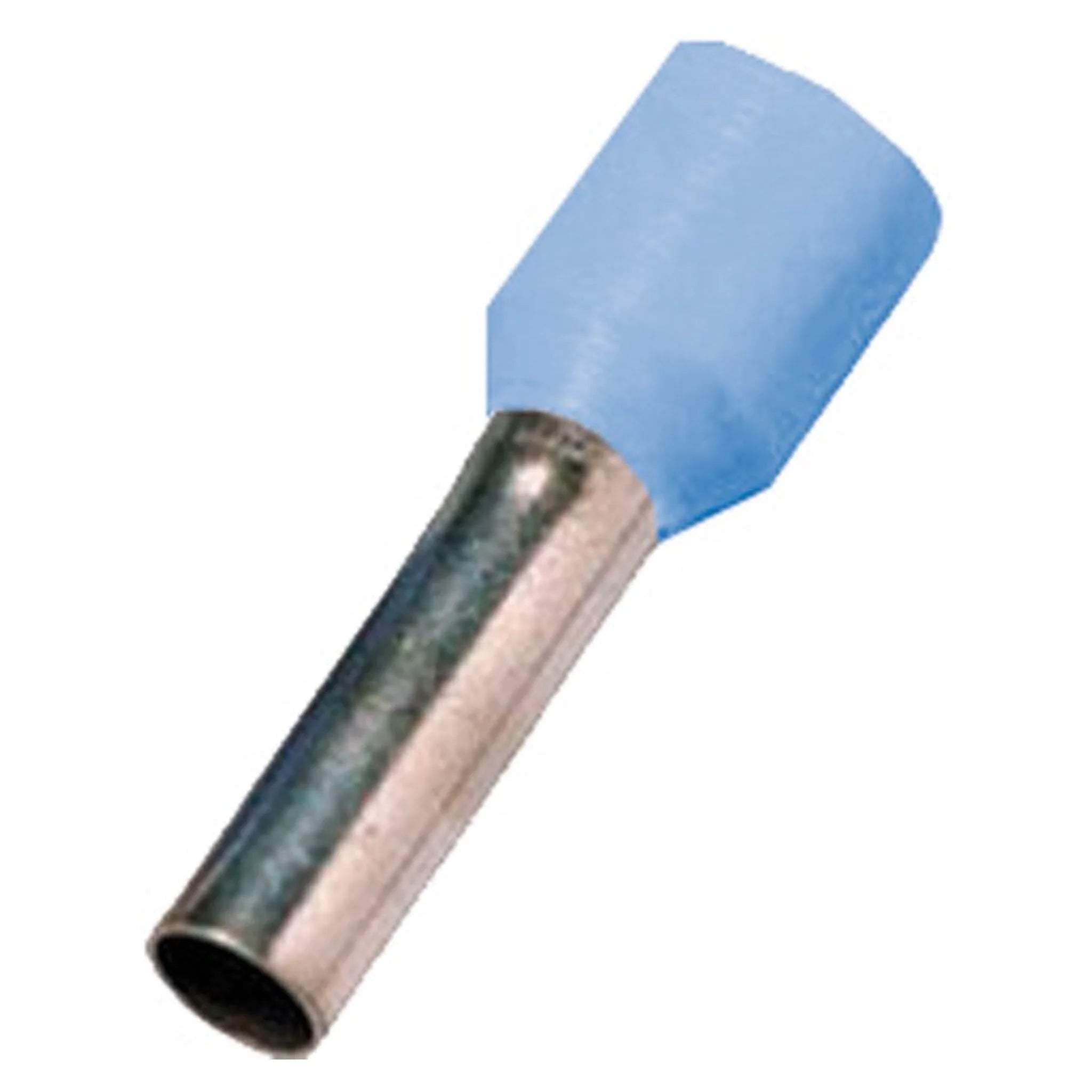

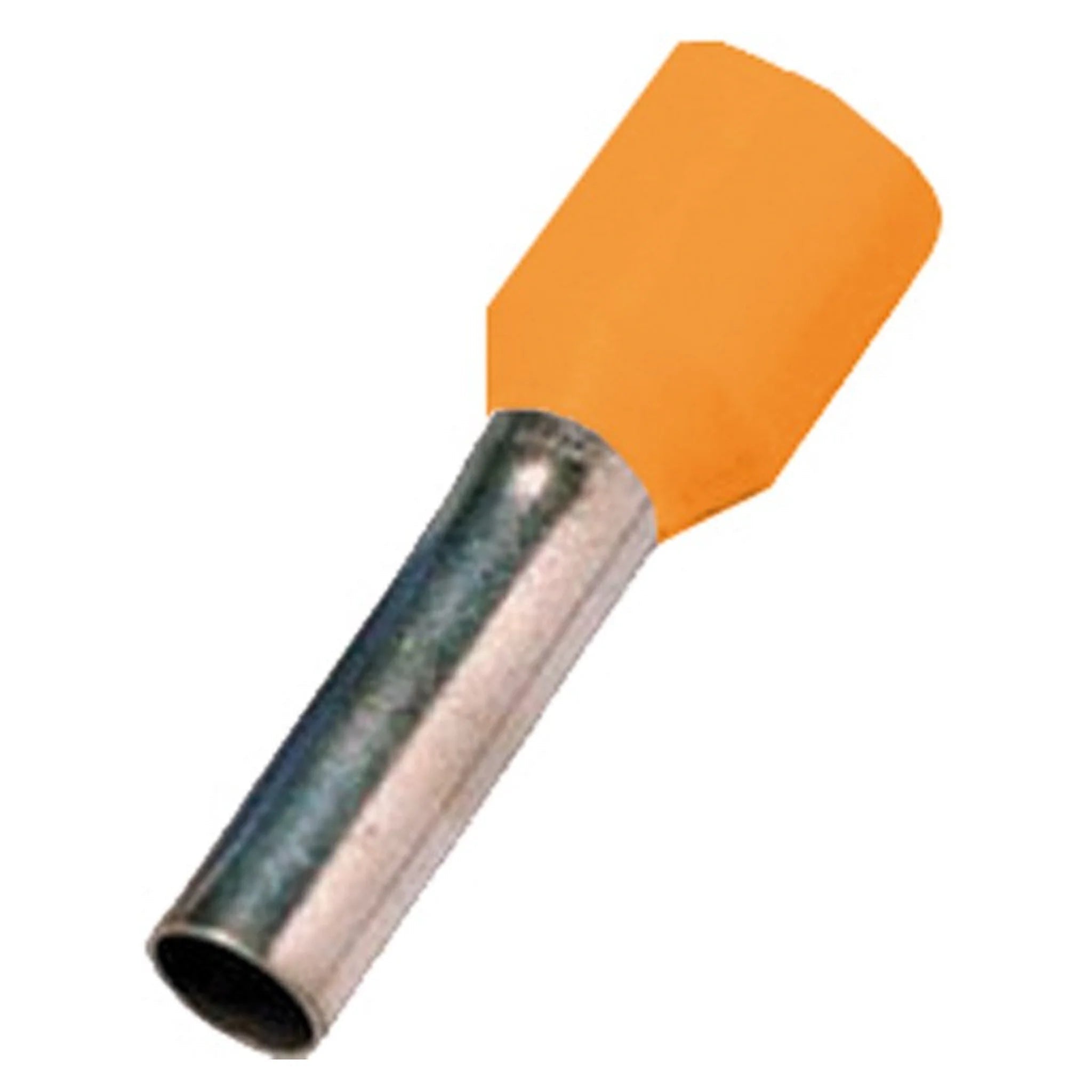

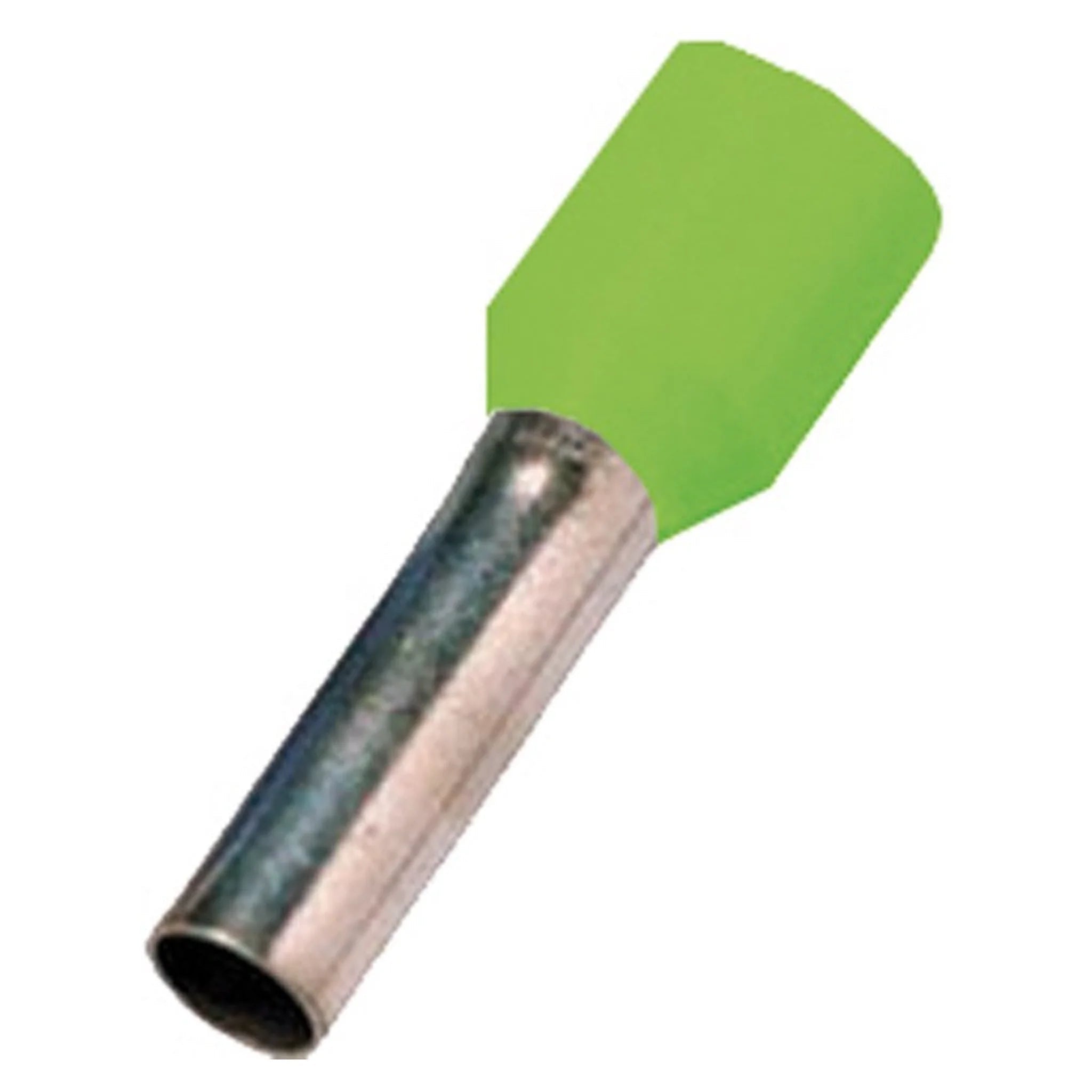

Aderendhülse isoliert mit Kunststoffkragen, Hülsenlänge 6–32 mm, 0,14–150 mm²

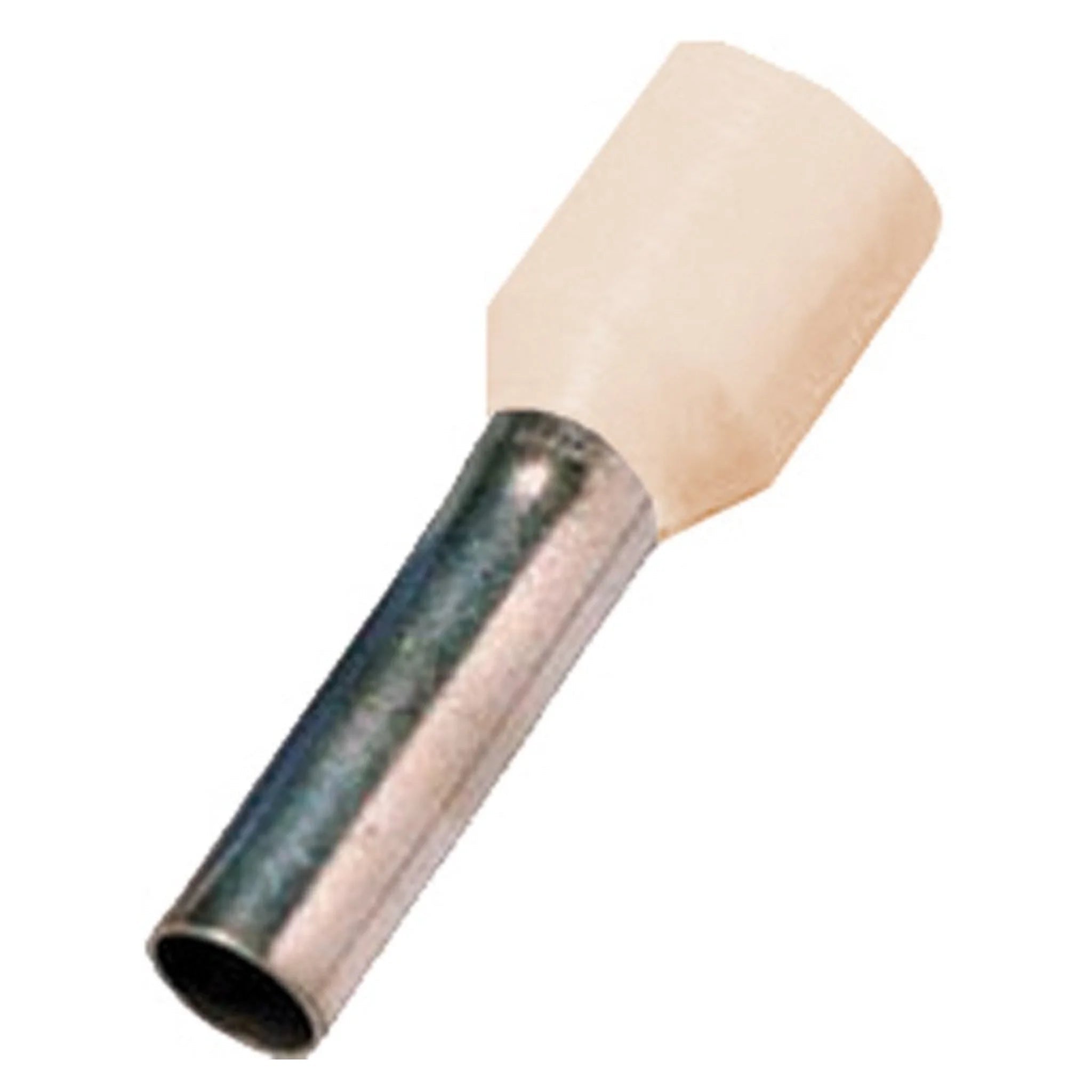

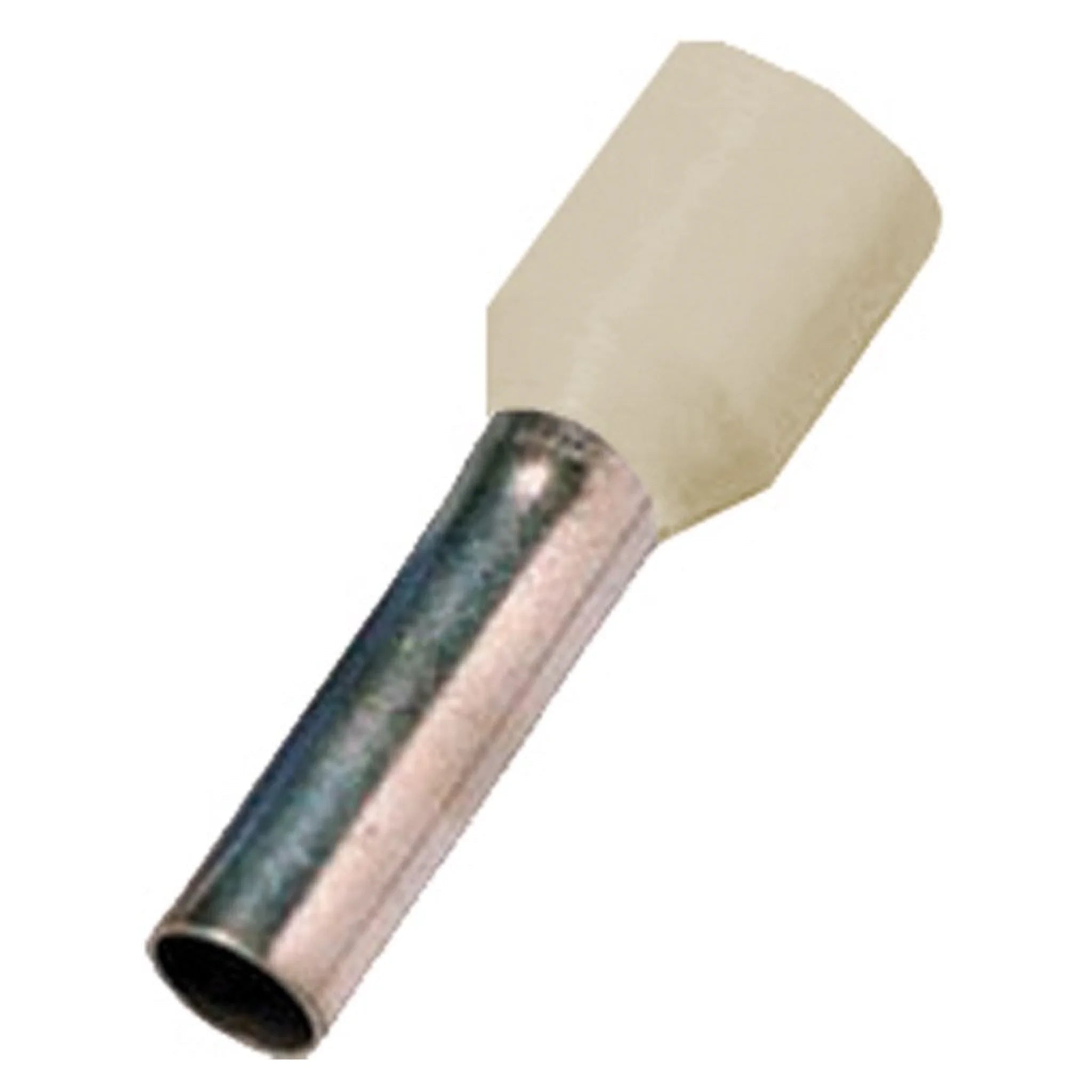

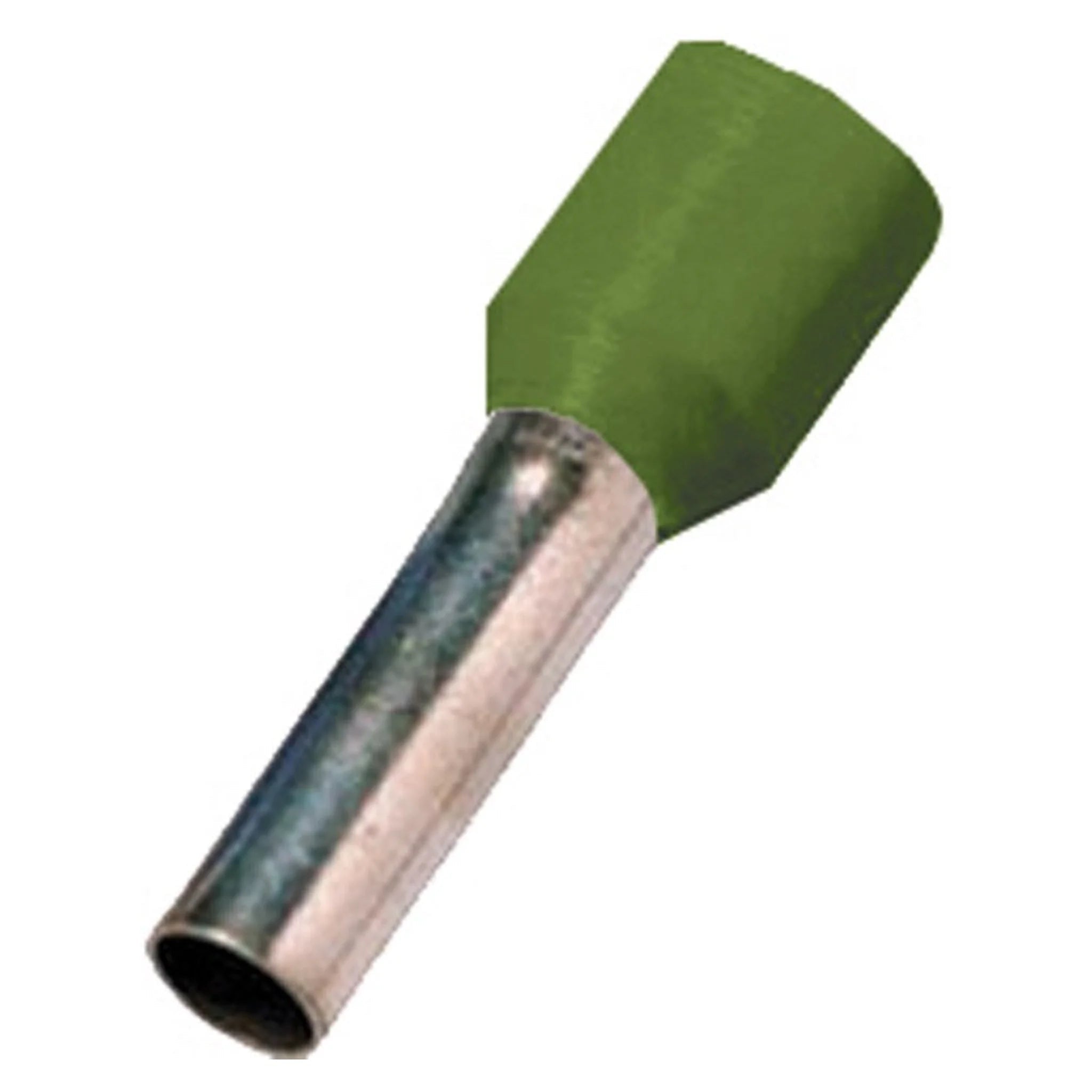

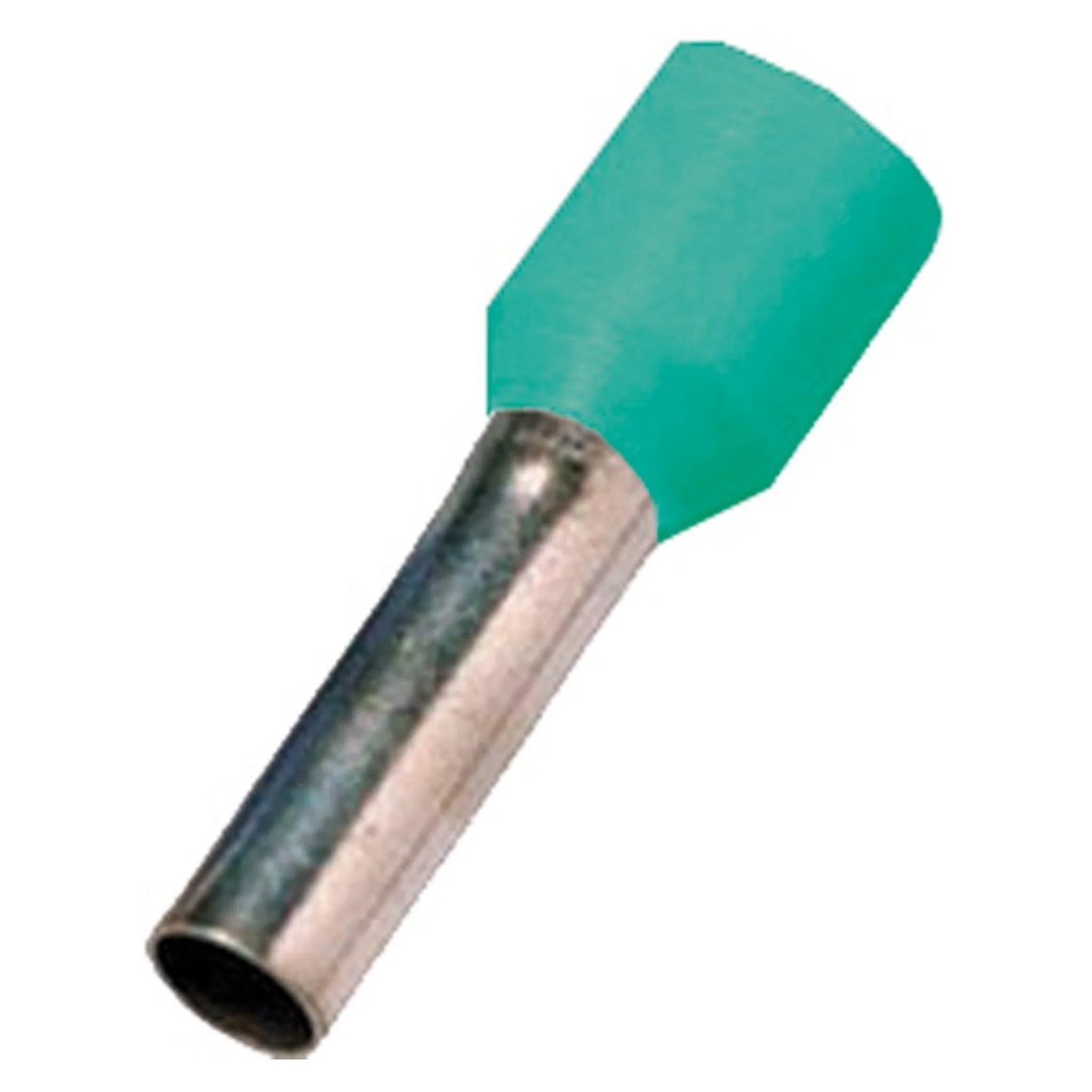

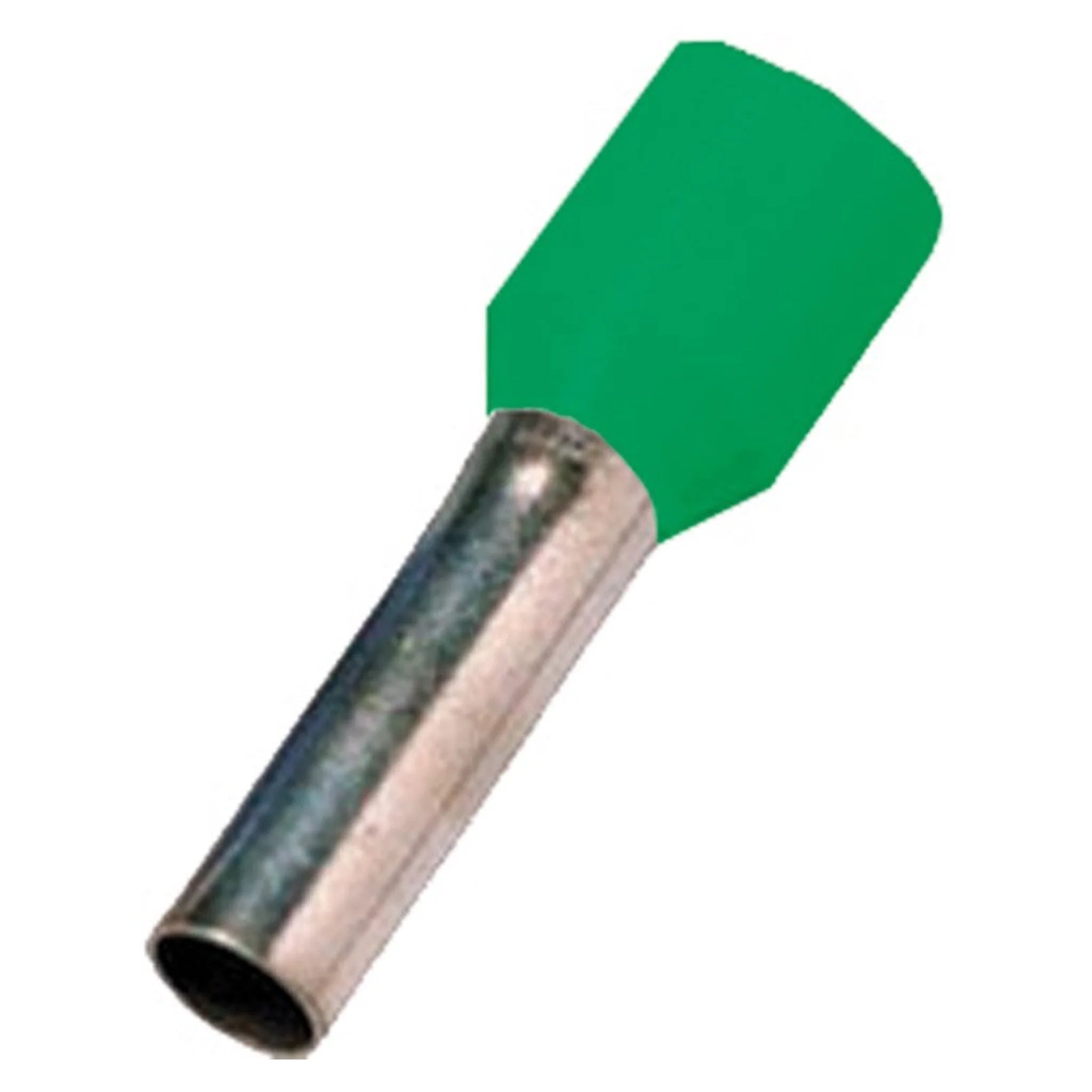

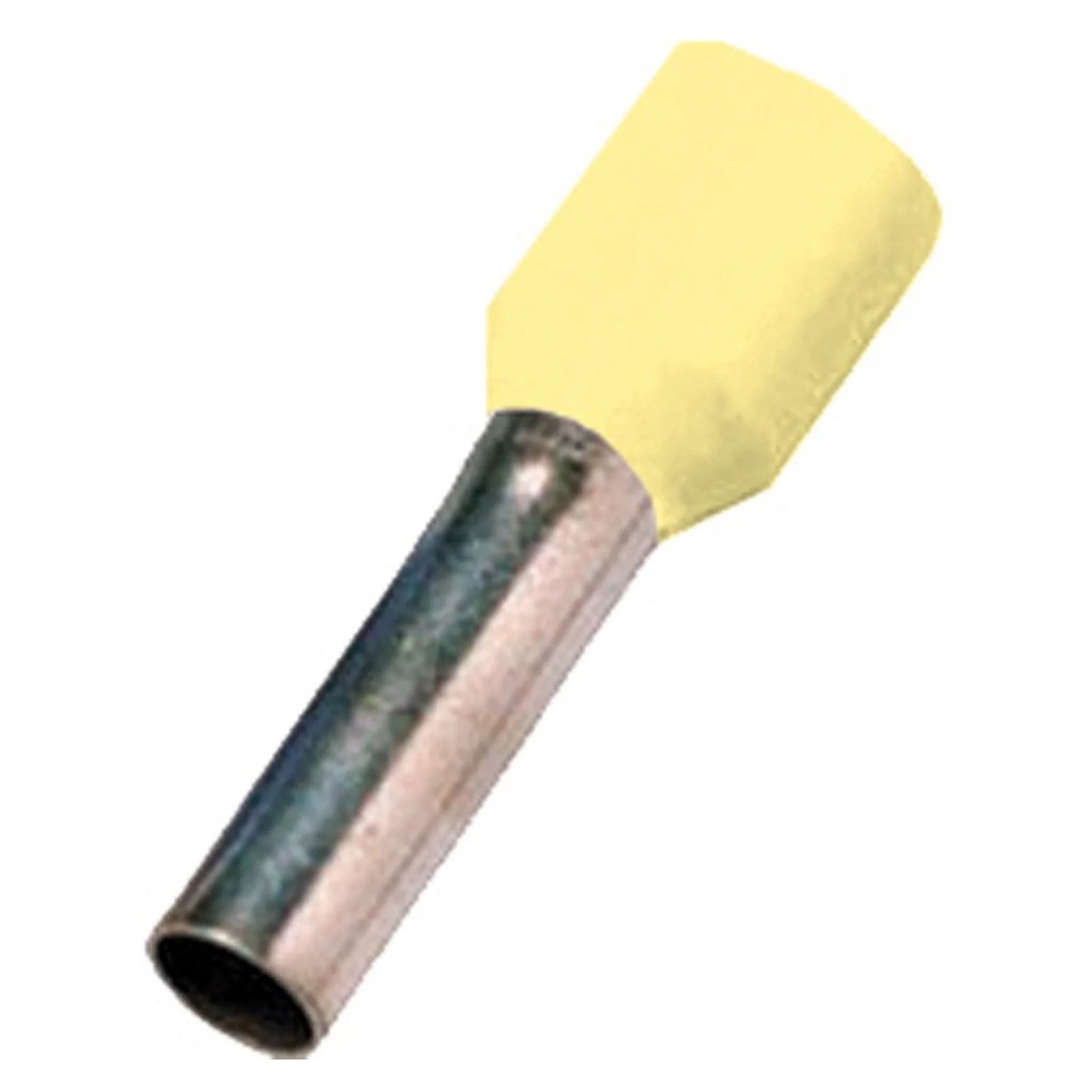

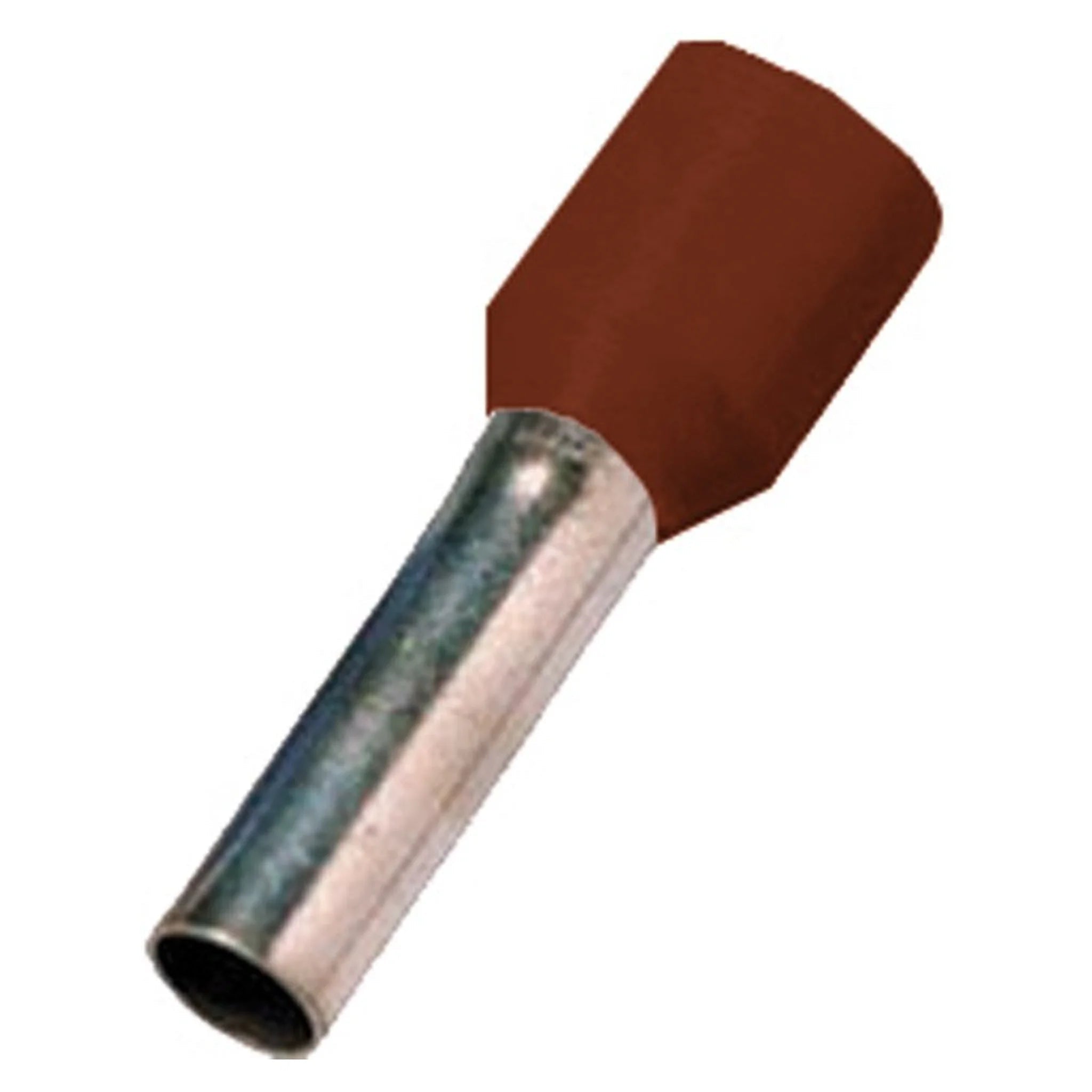

Isolierte Aderendhülse mit Kunststoffkragen für feindrähtige Leiter. Der Kragen führt die Einzeldrähte beim Einführen, schützt die Presshülse und kennzeichnet den Querschnitt über die Farbe.

Nutzen

• Farbcodierter Kragen – der Querschnitt ist ohne Nachmessen erkennbar, das beschleunigt Verdrahtung und Prüfung.
• Einführtrichter verhindert, dass beim Einführen einzelne Drähte umknicken oder abstehen.
• Querschnitte von 0,14 bis 150 mm² mit Hülsenlängen von 6 bis 32 mm.
• Verzinnte Kupferhülse für geringen Übergangswiderstand und dauerhafte Kontaktgabe.
• Isolierkragen bietet zusätzlichen Berührungsschutz an der Klemmstelle.

Anwendung

Den Leiter auf Hülsenlänge abisolieren, bis zum Anschlag in den Kragen einführen und mit einer Vierdorn- oder Trapez-Crimpzange verpressen. Die isolierte Ausführung ist der Standard für Reihenklemmen im Schaltschrank, für Verteiler und Steuerungen sowie für die Gebäudeinstallation. Hülsenlänge passend zur Klemmentiefe wählen: zu kurz trägt die Klemme nicht, zu lang steht die Hülse vor.

Lieferumfang

Querschnitt, Hülsenlänge, Farbe und die Stückzahl je Verpackungseinheit richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Bauform = Standard
• Nennquerschnitt = 0,14 mm²
• Hülsenlänge = 8 mm
• Isoliert = ja
• Werkstoff der Isolation = Polypropylen (PP)
• Halogenfrei = ja
• Farbe = grau
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein

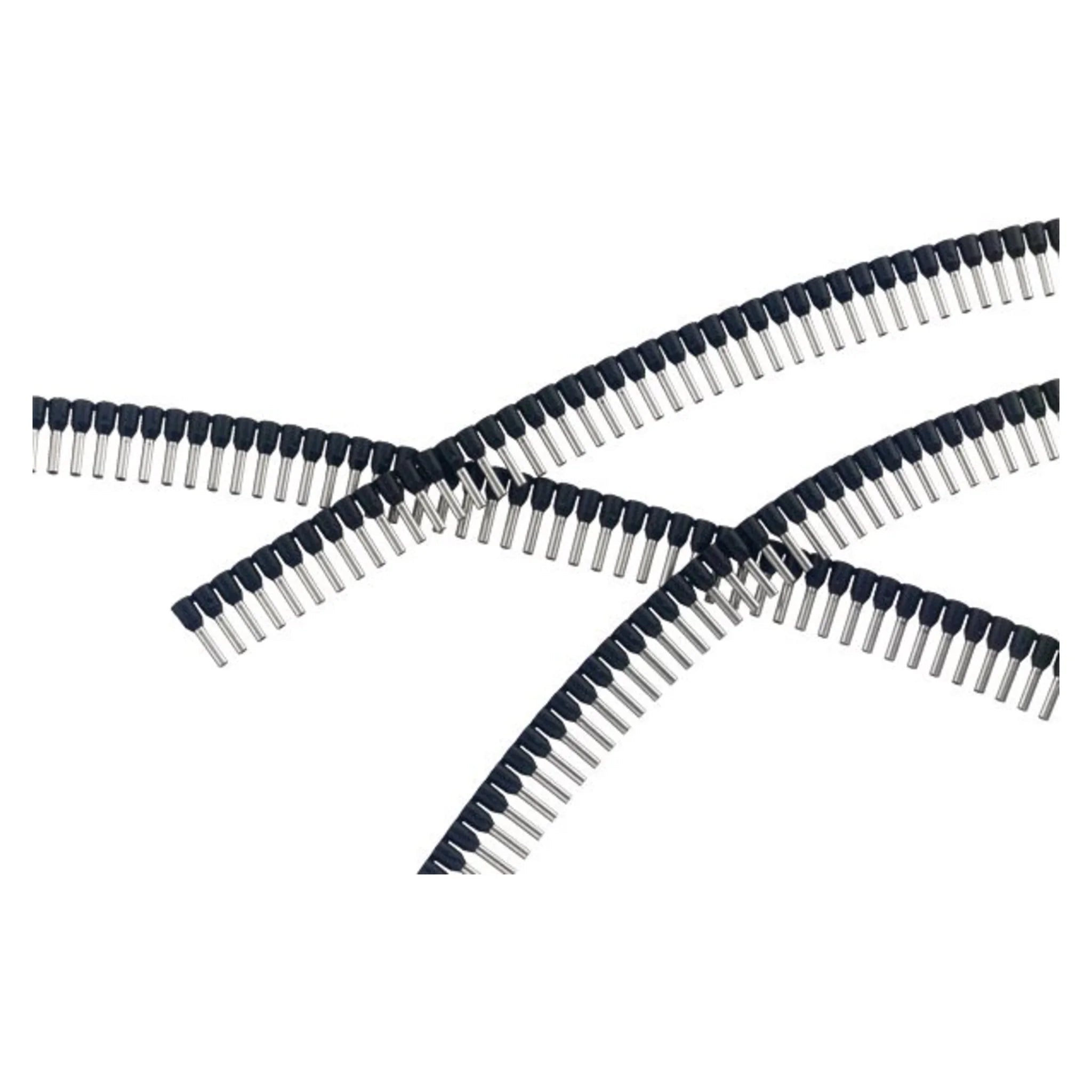

• Bandware = nein
• AWG-Größe = 26
