Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

H05RR - F von Diverse bei Kabelkaufhaus - - H05RR-F 2x0,75 Ri.50 - Gummischlauchleitung

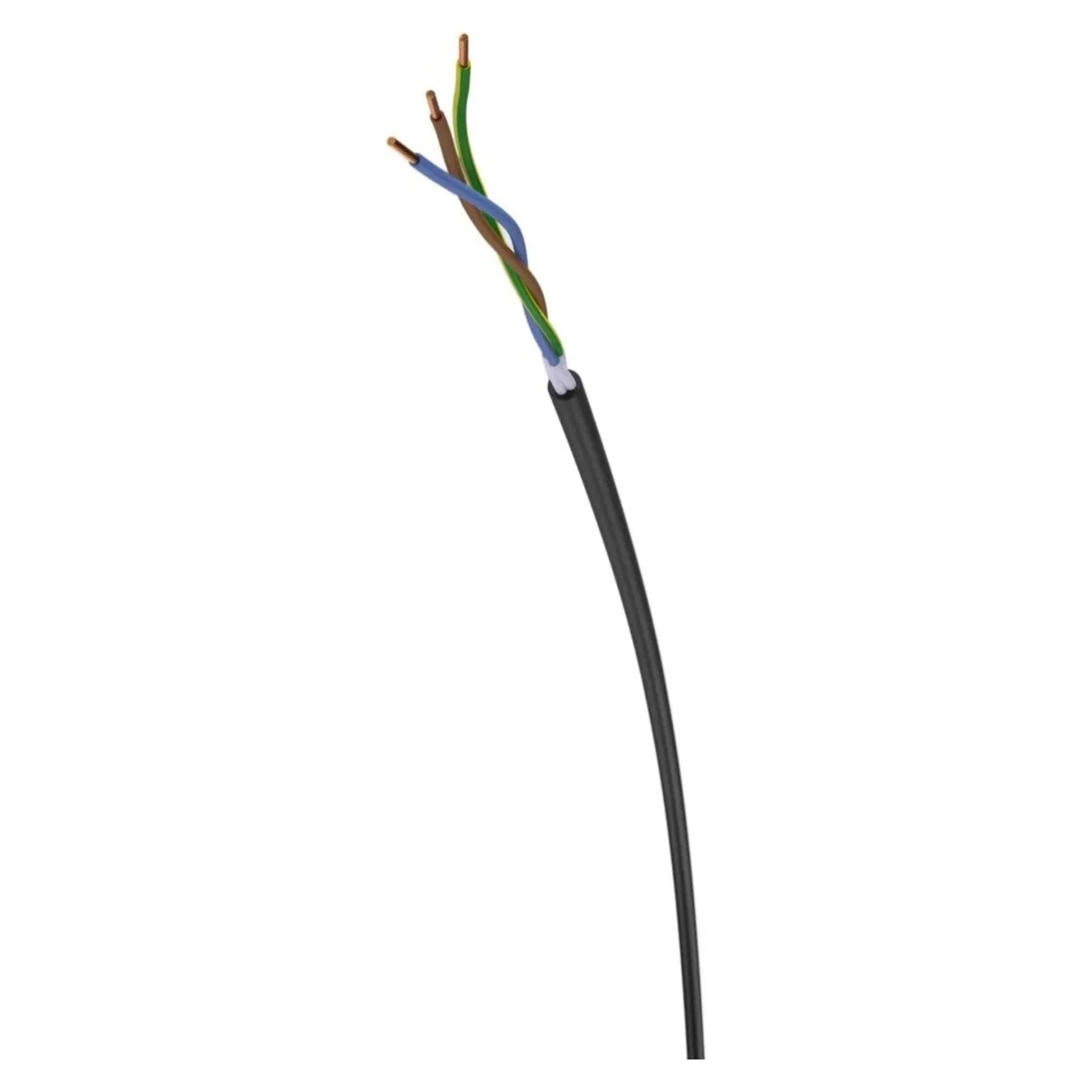

H05RR - F von Diverse bei Kabelkaufhaus - - H05RR-F 3G0,75 Ri.50 - Gummischlauchleitung

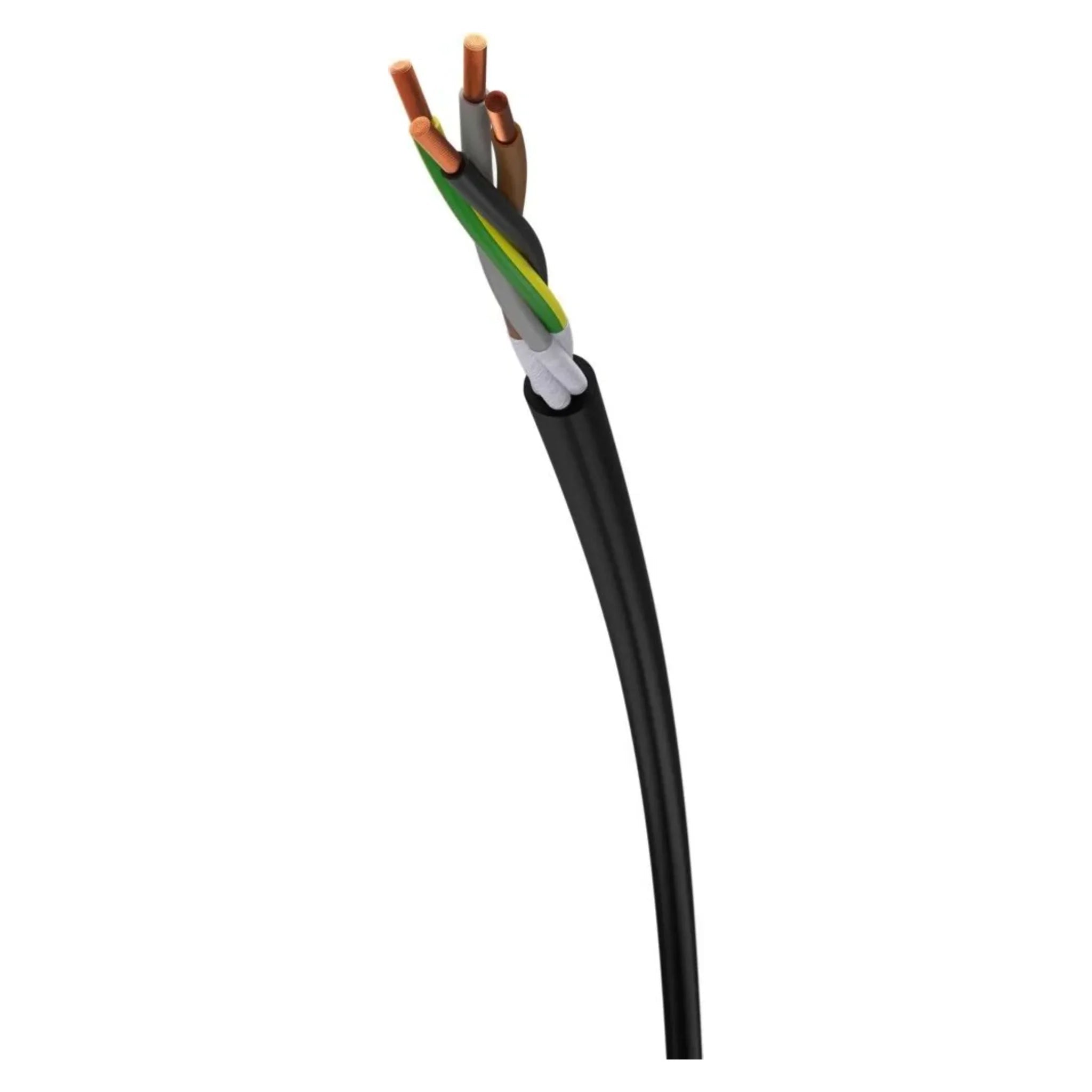

H05RR - F von Diverse bei Kabelkaufhaus - - H05RR-F 4G0,75 Ri.50 - Gummischlauchleitung

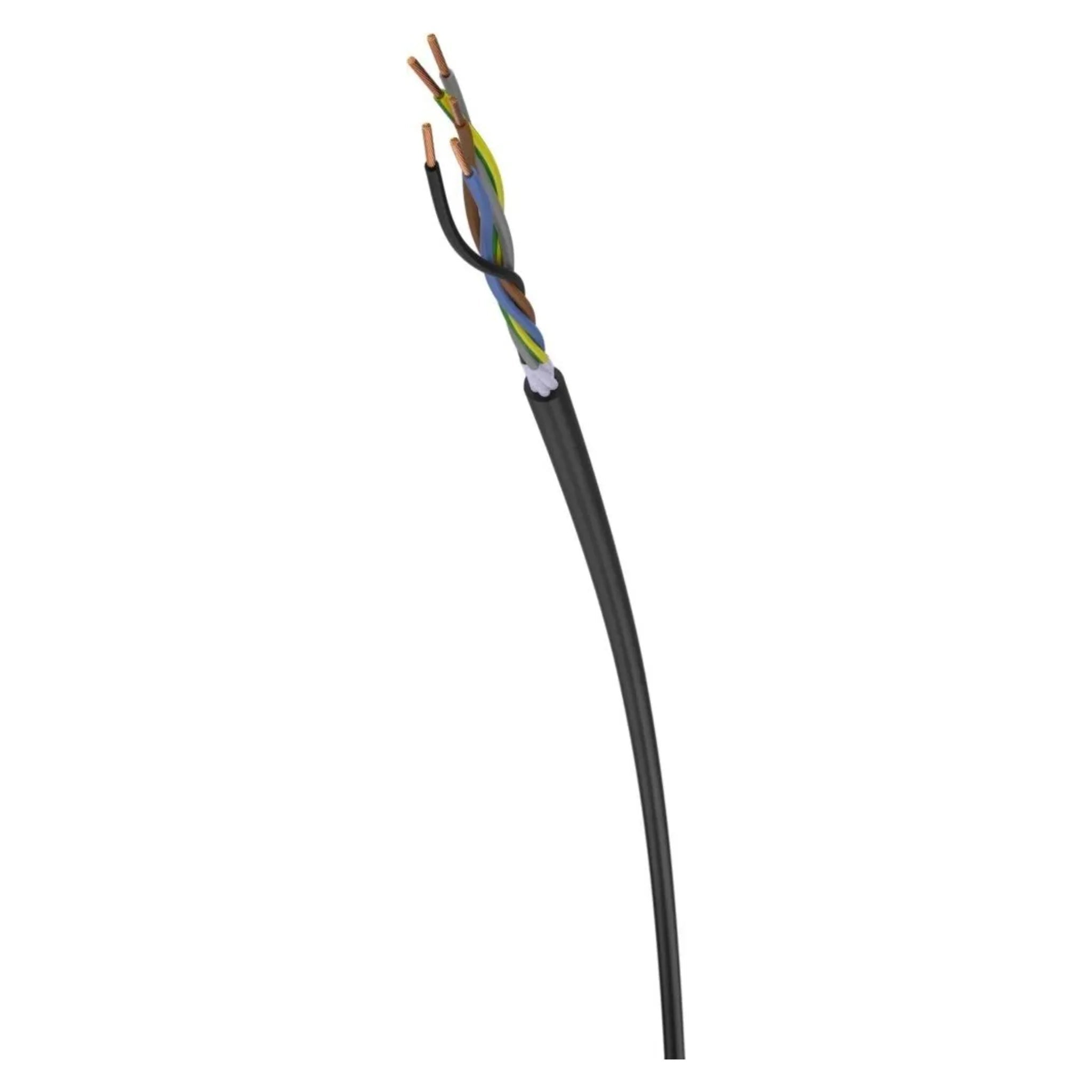

H05RR - F von Diverse bei Kabelkaufhaus - - H05RR-F 5G0,75 Ri. 50 - Gummischlauchleitung

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

H05RR-F

Typ: Gummischlauchleitung

Artikelnummer: H05RR-F 2x0,75 Ri.50

€33,88 EUR

€33,88 EUR ~~€48,75 EUR~~

€0,68m

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (950)

Aderanzahl: 2

2 3 4 5

Leiternennquerschnitt: 0,75 mm²

0,75 mm² 1 mm² 1,5 mm²

VPE: Ring 50 m

Ring 50 m Ring 100 m

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Nutzen

H05RR-F Gummischlauchleitungen sind flexible Anschluss- und Verlängerungsleitungen für viele Standardanwendungen und überzeugen durch gute Biegbarkeit sowie eine angenehm robuste Handhabung im Alltag.
Der Gummimantel bietet einen zuverlässigen Grundschutz gegen typische mechanische Einwirkungen wie Abrieb und leichtes Scheuern und ist damit oft widerstandsfähiger als einfache PVC-Leitungen.
Die Leitung ist für 300/500 V Anwendungen ausgelegt und eignet sich damit für eine Vielzahl gängiger Geräte- und Stromkreise im privaten und gewerblichen Umfeld.
Je nach Ausführung mit Schutzleiter (z.B. „3G…“, „4G…“, „5G…“) verfügbar, wodurch sich die Leitung normgerecht für Geräte und Anwendungen mit PE-Anschluss einsetzen lässt.
Durch unterschiedliche Querschnitte, Aderzahlen und Lieferformen (Ringlängen wie Ri.50/Ri.100 oder Trommeln wie Tr.500) lässt sich die passende Variante für Projekt, Verbrauch und Montageablauf auswählen.

Anwendung

Zur vielseitigen Verwendung als Anschlussleitung für Haushaltsgeräte, Handgeräte und mobile Verbraucher sowie als Verlängerungsleitung in Werkstatt, Garage und im leichten Gewerbe.
Geeignet für leichte bis mittlere mechanische Beanspruchung in trockenen und feuchten Umgebungen, wenn eine flexible Gummischlauchleitung benötigt wird.
Typisch für mobile Anwendungen, bei denen die Leitung häufig bewegt, aufge- und abgerollt oder umgesteckt wird, z.B. bei Geräten, Werkzeugen und temporären Arbeitsplätzen.
Für zeitweise Außenanwendungen geeignet, wenn die Einsatzbedingungen passen und keine dauerhafte Bewitterung bzw. starke Beanspruchung vorliegt.
Nicht für dauerhafte Erdverlegung und nicht für schwere Industriebeanspruchung gedacht – dafür werden in der Regel höher belastbare Leitungsarten eingesetzt.

Technische Kabeldaten

Leiternennquerschnitt = 0,75 mm²
Leiter-Klasse = Kl.5 = feindrähtig
Ader-Zahl = 2
Spezifizierung Aderisolation = Gummi - Ethylen-Propylen-Kautschuk (EPR)
Mit Schutzleiter = nein
Spezifizierung Mantelmaterial = Gummi - Ethylen-Propylen-Kautschuk (EPR)
Mantel-Farbe = schwarz
Kabelgeometrie = rund
Raucharm nach EN IEC 61034-2 = nein
Ölbeständig nach EN IEC 60811-404 = nein
Außendurchmesser ca. = 7,4 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 45 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 30 mm
Zulässige Kabelaußentemperatur bei Montage/Handling = -25..60 °C
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -25..60 °C
Nennspannung U0 = 300 V
Nennspannung U = 500 V
Gewicht = 60 kg/km
