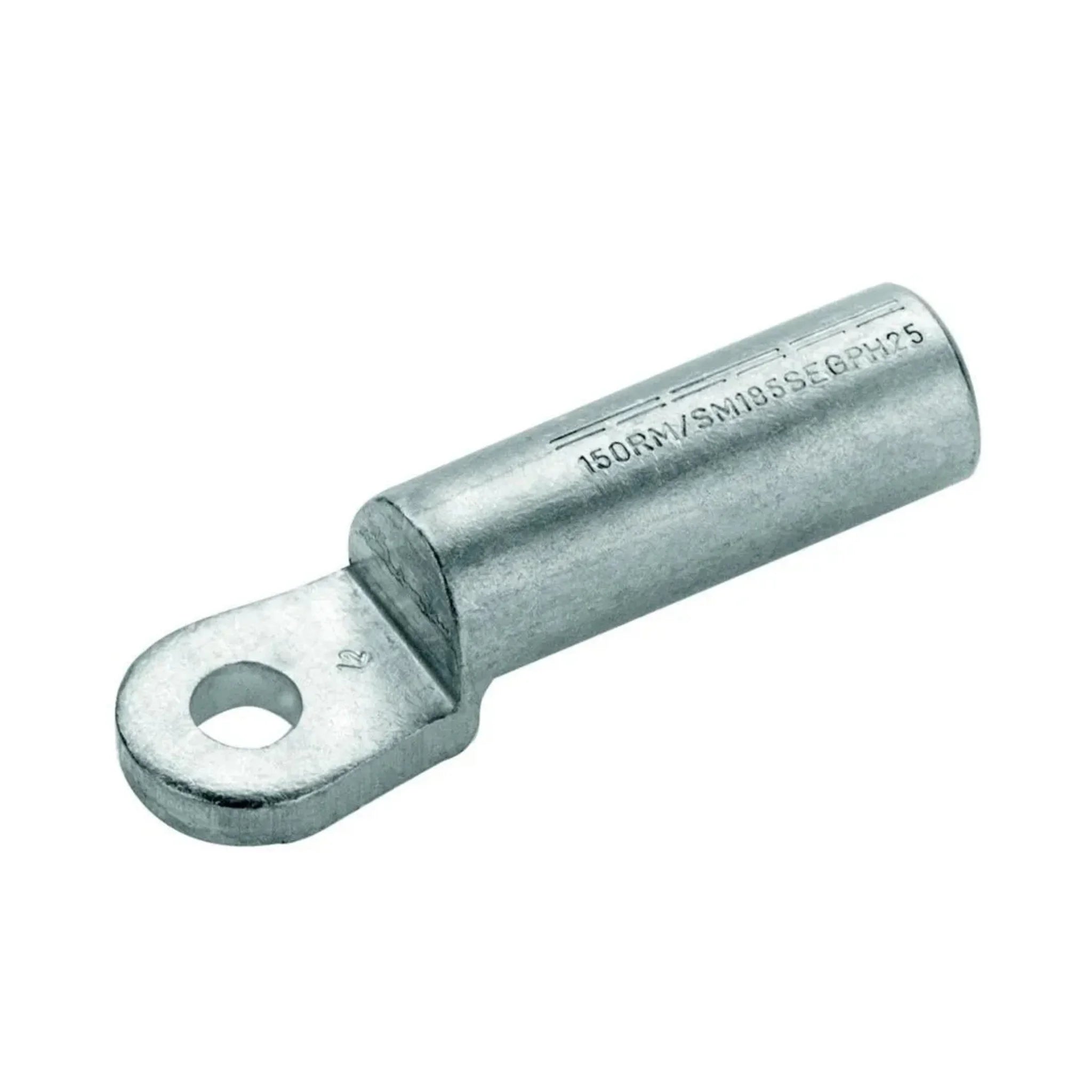

AL-Presskabelschuh unisoliert
Presskabelschuh unisoliert

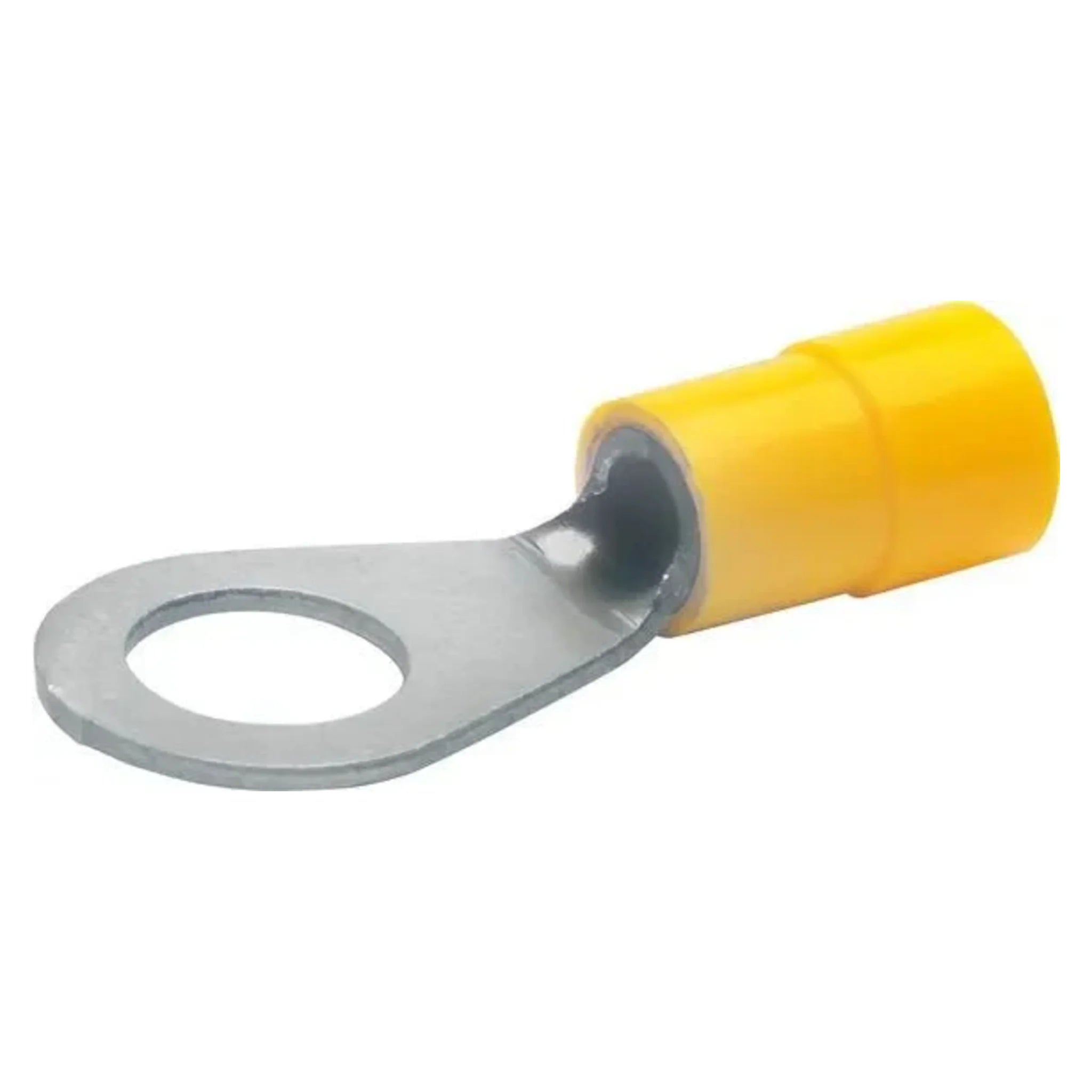

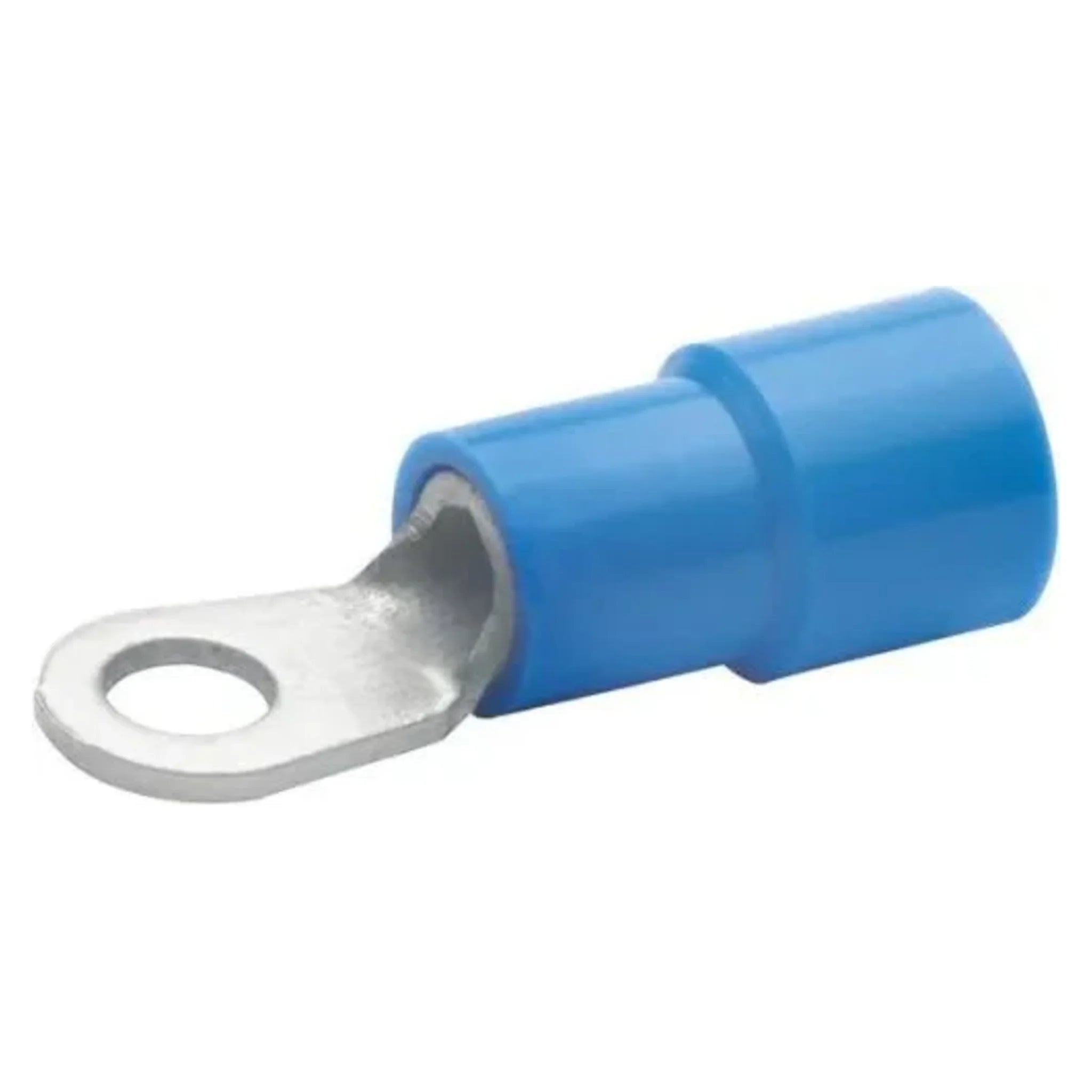

Quetschkabelschuh Ringform isoliert
Heute lernen wir etwas über Kabelschuhe👍
Auf einen Blick: Kabelschuhe für sichere elektrische Verbindungen in allen gängigen Querschnitten von 0,5mm² bis 240mm². Ring-, Rohr- und Gabelkabelschuhe isoliert oder nicht-isoliert nach DIN 46234/46235. Premium-Qualität von Klauke, WAGO und HellermannTyton. Kabelschuh-Sortimente und Einzelstücke verfügbar. Fachberatung für die richtige Auswahl.
Kabelschuhe kaufen - Ihr Ratgeber für sichere elektrische Verbindungen
Kabelschuhe bilden das Bindeglied zwischen flexiblen Leitern und festen Anschlusspunkten. Die richtige Auswahl entscheidet über Betriebssicherheit, Stromtragfähigkeit und Langlebigkeit Ihrer elektrischen Installation. Als Elektro-Fachberater erkläre ich Ihnen, welcher Kabelschuh für welche Anwendung geeignet ist und worauf Sie beim Kauf achten sollten.
Welcher Kabelschuh für welche Anwendung?
Die Wahl des richtigen Kabelschuhs hängt von drei Faktoren ab: Kabelquerschnitt, Anschlussart und Umgebungsbedingungen. Für Hauptverteilungen und Sammelschienen: Wählen Sie Ringkabelschuhe nicht-isoliert - sie bieten die höchste mechanische Festigkeit und sind bei Vibrationen erste Wahl. Für enge Schaltschränke und Verteilerdosen: Rohrkabelschuhe punkten durch ihre kompakte Bauform und sind ideal für Bolzenanschlüsse. Für Wartungsfreundlichkeit: Gabelkabelschuhe ermöglichen das Lösen ohne komplette Demontage der Schraubanschlüsse.
Bei der Querschnittsauswahl gilt: Der Kabelschuh muss exakt zum Leiterquerschnitt passen. Ein 2,5mm²-Kabel benötigt einen 2,5mm²-Kabelschuh. Übergroße Kabelschuhe führen zu schlechten Crimp-Verbindungen und erhöhten Übergangswiderständen, untergroße lassen sich nicht ordnungsgemäß montieren und können zum Drahtbruch führen. Für mehradrige Kabel mit gleichen Querschnitten können Sie die Einzelquerschnitte addieren - beispielsweise 3x1,5mm² = 4,5mm², verwenden Sie einen 6mm²-Kabelschuh.
Isoliert oder nicht isoliert - Die richtige Wahl treffen
Isolierte Kabelschuhe sind bei Spannungen bis 1000V in zugänglichen Bereichen nach VDE 0100-520 vorgeschrieben. Die standardisierte Farbkodierung nach DIN 46228 erleichtert die Zuordnung: Rot für 0,5-1,5mm², blau für 1,5-2,5mm², gelb für 4-6mm², grau für 10-16mm². Diese Farbkodierung ist europaweit einheitlich und verhindert Verwechslungen bei der Montage.
Nicht-isolierte Kabelschuhe aus verzinntem Kupfer verwenden Sie in Schaltschränken, an Sammelschienen und bei höheren Strömen über 63A. Sie bieten bessere Wärmeableitung durch direkten Metallkontakt, sind kompakter und günstiger, benötigen aber zusätzlichen Berührungsschutz durch Isolatoren oder Abdeckungen.
Kabelschuh-Sortimente und Sets - Alles griffbereit
Professionelle Elektriker setzen auf Kabelschuh-Sortimente, um für alle Standardfälle gerüstet zu sein. Ein typisches Handwerker-Basis-Set enthält je 10-50 Stück der häufigsten Querschnitte: Ringkabelschuhe 1,5/2,5/4/6mm², Rohrkabelschuhe 1,5/2,5mm², Gabelkabelschuhe isoliert 1,5/2,5mm² und Flachstecker 2,8/4,8/6,3mm. Für Industrieanwendungen sind Sortimente bis 35mm² oder 70mm² mit entsprechend größeren Stückzahlen sinnvoller. Hobby-Elektriker kommen meist mit einem Basis-Set für Querschnitte bis 2,5mm² aus - etwa 200 Teile in einer praktischen Sortierbox.
Premium-Kabelschuhe von Klauke und WAGO
Klauke-Kabelschuhe gelten als Industriestandard für höchste Ansprüche. Das nahtlos gepresste Kupfermaterial (99,9% Reinheit) und die präzise Crimphülse garantieren gasdichte Verbindungen ohne Korrosionsgefahr. Die Übergangswiderstände liegen bei unter 5 Mikroohm und bleiben über Jahrzehnte konstant. WAGO bietet innovative Lösungen mit Federkrafttechnik - besonders die TOPJOB S-Serie ist bei häufigem Wechsel praktisch, da sie ohne Werkzeug lösbar ist. HellermannTyton punktet mit robusten Sortimenten für den professionellen Elektro-Alltag zu fairem Preis-Leistungs-Verhältnis. Diese Premium-Marken kosten 20-40% mehr als No-Name-Produkte, aber die Investition zahlt sich durch Zuverlässigkeit und 25+ Jahre Lebensdauer aus.
Kabelschuh Sortiment für Handwerker und Hobby-Elektriker
Ein Standard-Sortiment für NYM-Installationen sollte folgende Kabelschuhe enthalten: Ringkabelschuhe nicht-isoliert 1,5-6mm² für Hauptleitungen und Verteilerdosen, Rohrkabelschuhe 0,75-2,5mm² für enge Schalterdosen, isolierte Gabelkabelschuhe 0,5-2,5mm² für Schalterprogramme und Aderendhülsen isoliert 0,75-4mm² für alle Reihenklemmenanschlüsse. Spezielle Automotive-Sets enthalten zusätzlich wasserdichte Crimp-Verbinder IP67, Flachstecker 2,8/4,8/6,3mm für KFZ-Elektrik und Schrumpfschläuche mit Kleber für dauerhafte Abdichtung.
Richtig crimpen - So montieren Sie Kabelschuhe fachgerecht
Das Crimpen ist entscheidend für eine dauerhaft sichere Verbindung. Schritt 1: Den Leiter exakt auf die richtige Länge abisolieren - bei den meisten Kabelschuhen 8-12mm, bei großen Querschnitten ab 16mm² oft 15-20mm. Schritt 2: Der blanke Leiter muss vollständig in der Crimphülse verschwinden, darf aber maximal 1mm überstehen. Schritt 3: Die Isolation sollte bis 1-2mm an die Crimphülse heranreichen, ohne eingequetscht zu werden - sonst entstehen Kriechstrecken.
Für mehrdrahtige Leitungen: Alle Einzeldrähte müssen gleichmäßig in der Hülse liegen. Verdrehte oder umgeknickte Drähte führen zu ungleichmäßiger Stromverteilung und Hotspots. Bei flexiblen Leitungen (Klasse 5) die Drähte vor dem Crimpen leicht verseilen, damit sie nicht auseinanderspreizen.
Crimpzangen und Werkzeuge für perfekte Verbindungen
Qualitäts-Crimpzangen sind das A und O für zuverlässige Verbindungen. Einfache Kombizangen erzeugen undefinierten Druck und führen zu 30-50% höheren Übergangswiderständen. Für isolierte Kabelschuhe bis 6mm²: Handhebel-Crimpzangen mit Ratschenmechanismus und auswechselbaren Crimpeinsätzen (z.B. Knipex 97 52 36). Für nicht-isolierte Kabelschuhe ab 10mm²: Hydraulische Crimppressen mit 12 Tonnen Presskraft sind notwendig, um die nach DIN 48083 geforderten Anpresskräfte zu erreichen. Für Profis: Automatische Crimp-Stationen sparen bei großen Stückzahlen Zeit und gewährleisten gleichbleibende Qualität.
Häufige Fehler beim Crimpen vermeiden
Fehler 1 - Zu wenig Anpressdruck: Die Verbindung wirkt optisch in Ordnung, hat aber hohen Übergangswiderstand (>20 Mikroohm statt <5 Mikroohm). Dies führt zu Erwärmung und progressivem Verschlechtern der Verbindung. Fehler 2 - Zu viel Druck: Beschädigt den Leiter oder quetscht die Crimphülse durch - die mechanische Festigkeit sinkt unter 80% der Leiter-Bruchkraft. Fehler 3: Mehrere dünne Leiter in einen übergroßen Kabelschuh quetschen. Hier helfen Aderendhülsen oder spezielle Mehrfach-Kabelschuhe mit geteilter Crimphülse.
Nach dem Crimpen sollten Sie die mechanische Festigkeit durch vorsichtiges Ziehen mit 50N (ca. 5kg) prüfen. Bei korrekter Ausführung hält die Crimpverbindung mindestens 80% der Leiter-Bruchkraft - das entspricht etwa 150N bei 1,5mm² oder 400N bei 4mm².
Materialien und Normen bei Kabelschuhen
Standard-Kabelschuhe bestehen aus elektrolytischem Kupfer (E-Cu57 oder E-Cu58) mit einer Reinheit von 99,9%. Die Oberfläche ist meist verzinnt (Schichtdicke 8-12μm), um Korrosion zu verhindern und die Lötbarkeit zu verbessern. Der spezifische Widerstand liegt bei 0,01724 Ωmm²/m bei 20°C. Für aggressive Umgebungen gibt es vernickelte Varianten (Schichtdicke 5-8μm) oder versilberte Ausführungen für HF-Anwendungen.
Kupfer vs. Messing - Eigenschaften und Einsatzgebiete
Kupfer-Kabelschuhe: Optimale elektrische Leitfähigkeit (58 MS/m), gut lötbar, preisgünstig (0,10-0,50€ je Stück je nach Größe). Temperaturbereich -40°C bis +90°C, bei verzinnter Oberfläche bis +105°C. Messing-Kabelschuhe: 40% geringere Leitfähigkeit (35 MS/m), aber korrosionsbeständiger gegen Salzwasser und Säuren. Kosten etwa 50% mehr als Kupfer. Einsatz in maritimen Anwendungen, Kläranlagen oder Schwimmbädern. Aluminium-Kabelschuhe: Nur für spezielle Al-Leiter, 60% der Kupfer-Leitfähigkeit, aber kritische Elektrokorrosion an Übergangsstellen - spezielle Al-Cu-Übergangsverbinder mit Inhibitor-Paste sind zwingend notwendig.
DIN-Normen verstehen und anwenden
Die Normung stellt sicher, dass Kabelschuhe verschiedener Hersteller austauschbar sind und definierte elektrische Eigenschaften haben. Klauke M6-Ringkabelschuhe 4mm² haben beispielsweise identische Maße wie entsprechende WAGO oder HellermannTyton-Produkte. Bei der Auswahl achten Sie auf die Normkennzeichnung auf der Verpackung - meist ein kleines VDE- oder DIN-Symbol. Billig-Importe aus Fernost entsprechen oft nicht den deutschen Normen (abweichende Materialzusammensetzung, zu dünne Wandstärken) und können bei Schäden zu Problemen mit der Gebäudeversicherung führen.
Kaufratgeber: Der richtige Kabelschuh für jeden Einsatz
Für NYM-Installationen in Wohngebäuden: Ringkabelschuhe nicht-isoliert 1,5-6mm² für Verteilerdosen und Hauptleitungen (Kosten: ca. 0,15-0,40€/Stk). Rohrkabelschuhe 1,5-2,5mm² für enge Schalterdosen. Aderendhülsen isoliert für alle mehrdrähtigen Anschlüsse an Reihenklemmen - Pflicht nach VDE 0100-520 ab 2,5mm² Litzenleiter.
Für Industrieanlagen: Nicht-isolierte Kabelschuhe ab 10mm² mit hydraulischen Crimpverbindungen (12-ton-Presse erforderlich). Verzinnte oder vernickelte Ausführung bei aggressiven Umgebungen (H₂S, SO₂, Salzsprühnebel). Bei Strömen über 200A sind oft spezielle Hochstrom-Kabelschuhe mit vergrößerten Kontaktflächen notwendig.
Für Automotive-Anwendungen: Wasserdichte Crimp-Verbinder IP67 mit Dichtlippen für Motorraum-Anwendungen. Vibrationsfeste Flachstecker 2,8/4,8/6,3mm für Steuergeräte-Anschlüsse. Temperaturbereich bis +125°C für motornahe Bereiche.
Beim Mengenkauf rechnen sich Sortimente ab 5 verschiedenen Querschnitten (typisch 20-30% Ersparnis gegenüber Einzelkauf). Einzelkäufe sind bei speziellen Querschnitten über 35mm² oder seltenen Materialien (Messing, Edelstahl) oft die einzige Option. Planen Sie 10-20% Reserve für Verschnitt, Nacharbeiten und Ersatzbeschaffung ein.
Kabelschuhe bei Kabelkaufhaus bestellen
Als Elektro-Fachhandel bieten wir Ihnen nicht nur die komplette Palette von Premium-Herstellern wie Klauke, WAGO und HellermannTyton, sondern auch flexible Mengen ab 10 Stück statt Industriepackungen mit 1000 Stück. Sie benötigen nur 50 M8-Ringkabelschuhe 16mm² für ein kleines Projekt? Kein Problem - wir teilen gerne größere Gebinde auf oder verkaufen aus unserem Lagerbestand. Unser 24h-Express-Versand (Bestellung bis 15 Uhr) hilft bei eiligen Reparaturen und Projektdeadlines, die 30-Tage-Rückgabe gibt Ihnen Sicherheit auch bei größeren Bestellungen. Die passenden Aderleitungen und NYM-Kabel finden Sie ebenfalls in unserem Sortiment. Für die fachgerechte Installation führen wir außerdem professionelle Crimpzangen von Knipex und Klauke, WAGO-Verbindungsklemmen und VDE-geprüftes Isolierband der bewährten Marken.
Häufige Fragen zu Kabelschuhen
Den Leiter exakt 8-12mm abisolieren (bei großen Querschnitten bis 20mm), vollständig in die Crimphülse schieben ohne Überstehen und mit einer kalibrierten Crimpzange bei definiertem Druck pressen. Die Isolation darf nicht mit eingequetscht werden, der Leiter muss aber komplett in der Hülse verschwinden. Nach dem Crimpen mechanische Festigkeit durch vorsichtiges Ziehen testen - die Verbindung muss mindestens 80% der Leiter-Bruchkraft erreichen.
Kabelschuhe sind nach VDE 0100-520 bei allen festen Schraubanschlüssen von flexiblen Leitern ab 4mm² vorgeschrieben - an Hauptschaltern, Sammelschienen, Motorklemmkästen und Verteilerdosen. Sie verhindern Drahtbruch durch Materialermüdung, gewährleisten dauerhaft niedrige Übergangswiderstände unter 5 Mikroohm und sind bei Versicherungsschäden oft Nachweis für fachgerechte Installation. Ohne Kabelschuhe können lose Drähte zu Lichtbögen und Bränden führen.
Einmal richtig gecrimpt hält ein Kabelschuh 20-30 Jahre oder länger ohne Wartung. Nachpressen verschlechtert die Verbindung meist durch Beschädigung der Crimpgeometrie und sollte vermieden werden. Bei lockerem Sitz war entweder der Anpressdruck zu gering (unter 80% der Sollkraft), der falsche Querschnitt gewählt oder die Crimpzange defekt. In solchen Fällen die komplette Verbindung erneuern und einen neuen Kabelschuh verwenden.
Nach VDE 0100-520 sind Kabelschuhe bei festen Schraubanschlüssen von Litzen und feindrähtigen Leitern ab 4mm² gesetzlich vorgeschrieben. Bei kleineren Querschnitten 0,5-2,5mm² sind Aderendhülsen ausreichend, aber Kabelschuhe oft praktischer für häufig zu lösende Verbindungen. In gewerblichen Anlagen und öffentlichen Gebäuden gelten oft strengere Vorschriften - hier sind Kabelschuhe bereits ab 1,5mm² Standard. Bei Versicherungsschäden wird die normgerechte Installation geprüft.
Für professionelle Anwendungen sind Klauke-Kabelschuhe seit 60 Jahren Industriestandard mit nachgewiesener Langzeitbeständigkeit und Übergangswiderständen unter 3 Mikroohm. WAGO bietet innovative Federkrafttechnik besonders für wartungsintensive Anlagen, HellermannTyton robuste Standardqualität zu fairem Preis. Entscheidend ist die normgerechte Aus
