Sammlung: PV Steckverbinder

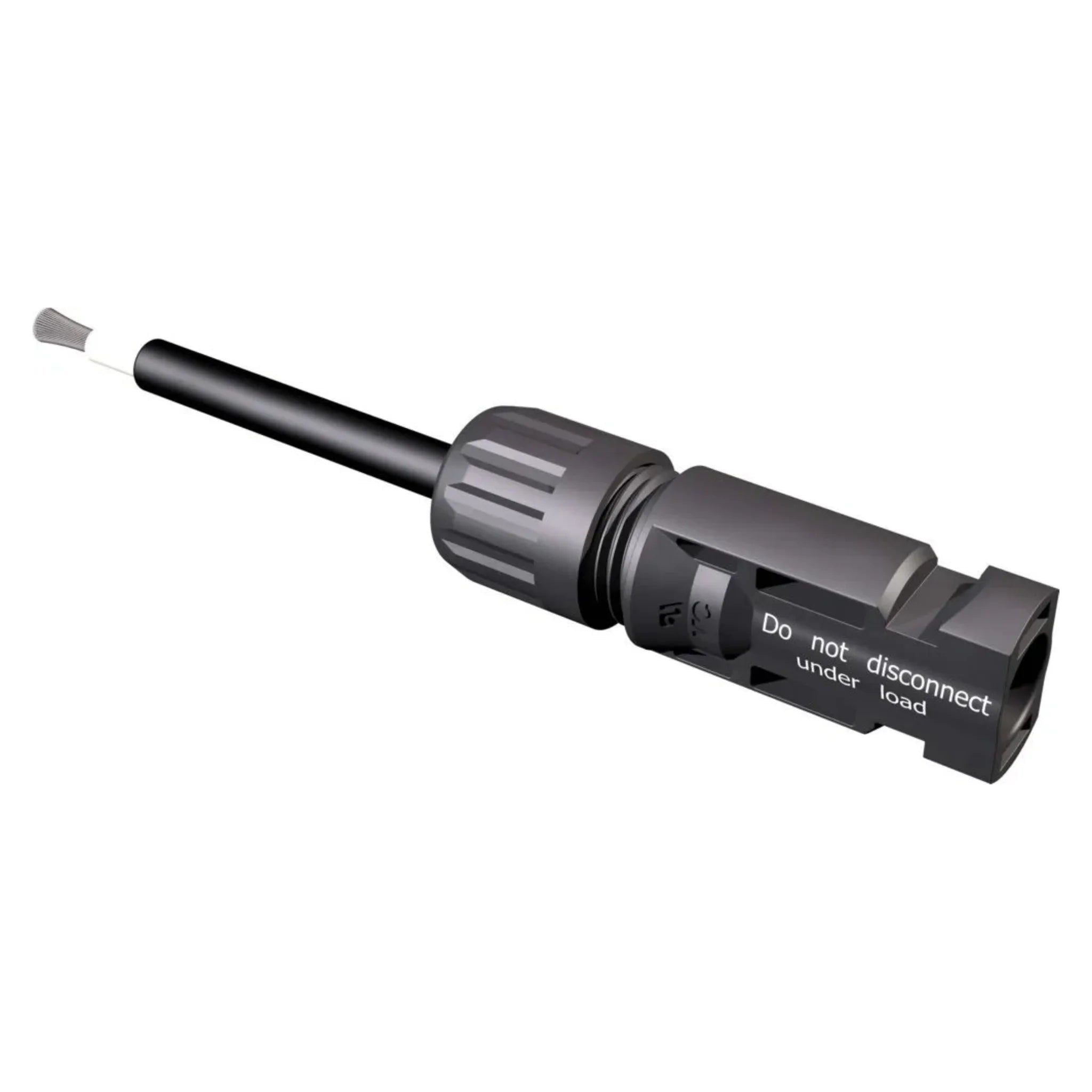

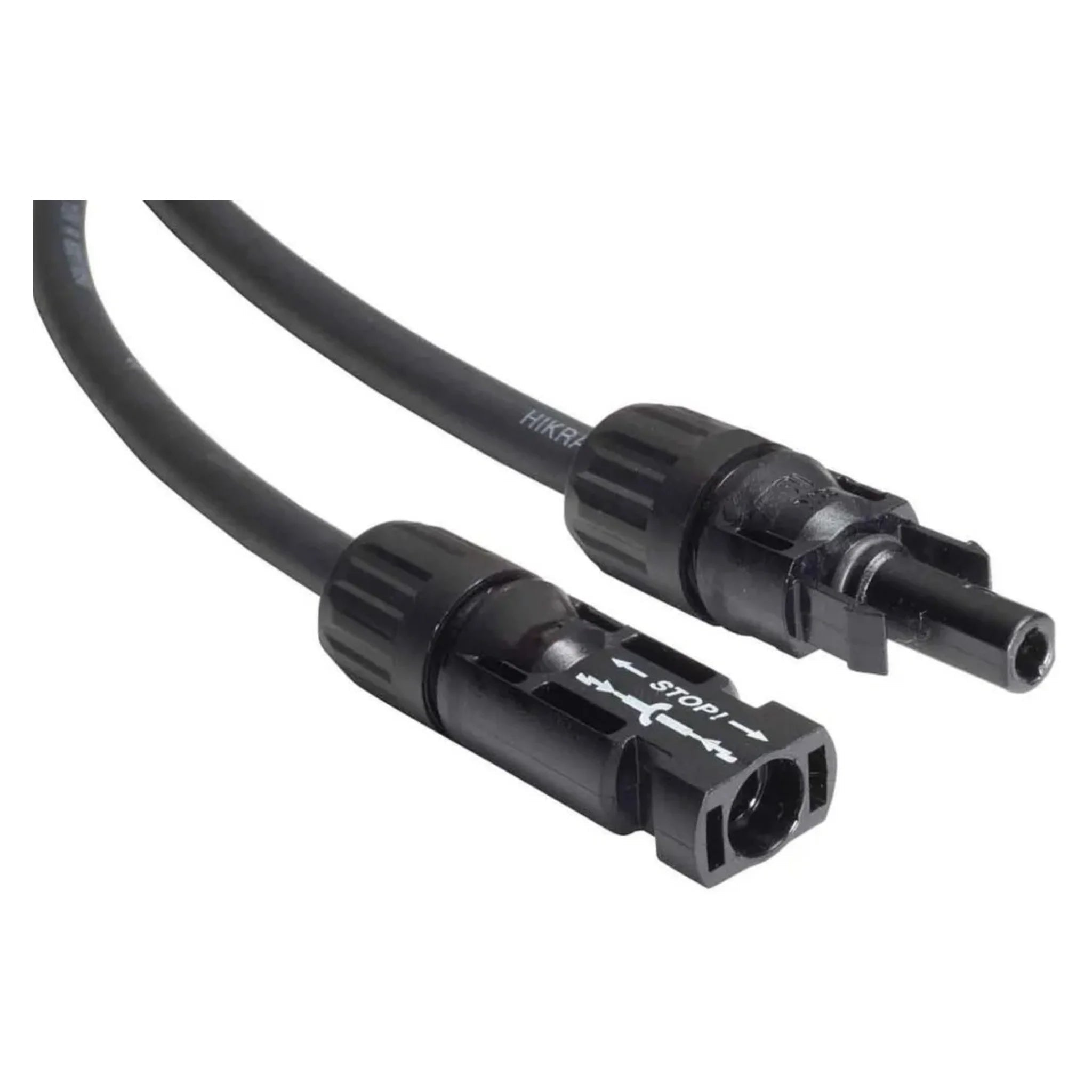

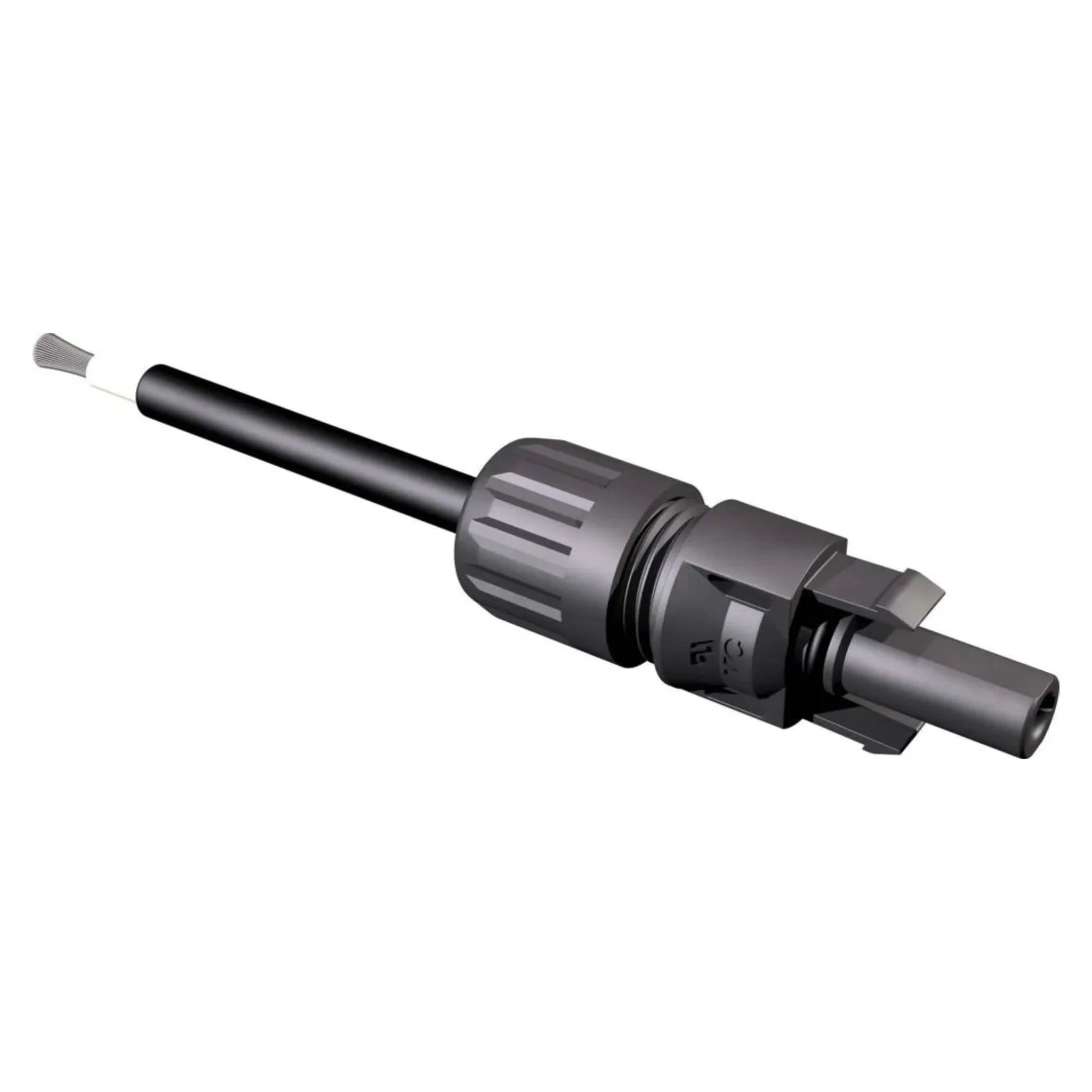

MC4 Steckverbinder - Der Marktstandard

MC4 Steckverbinder haben sich als de-facto Standard in der Photovoltaik etabliert. Das "MC" steht für "Multi-Contact", der ursprüngliche Entwickler (heute Stäubli), während die "4" den Kabeldurchmesser von 4mm bezeichnet. Diese Photovoltaik Stecker funktionieren nach dem Touch-Proof-Prinzip: Unter Spannung stehende Teile sind nicht berührbar, was die Arbeitssicherheit nach VDE 0126-23 gewährleistet.

Die Besonderheit von MC4-Steckern liegt in ihrem Verriegelungsmechanismus mit Schnappverbindung. Beim Zusammenstecken rasten sie hörbar ein und können nur mit speziellem MC4-Entriegelungswerkzeug wieder getrennt werden. Dies verhindert ungewolltes Lösen durch Wind oder Temperaturschwankungen von -40°C bis +85°C. Für die Montage benötigen Sie eine spezialisierte PV-Crimpzange mit Ratschenmechanismus und entsprechende Abisolierwerkzeuge für Solarkabel.

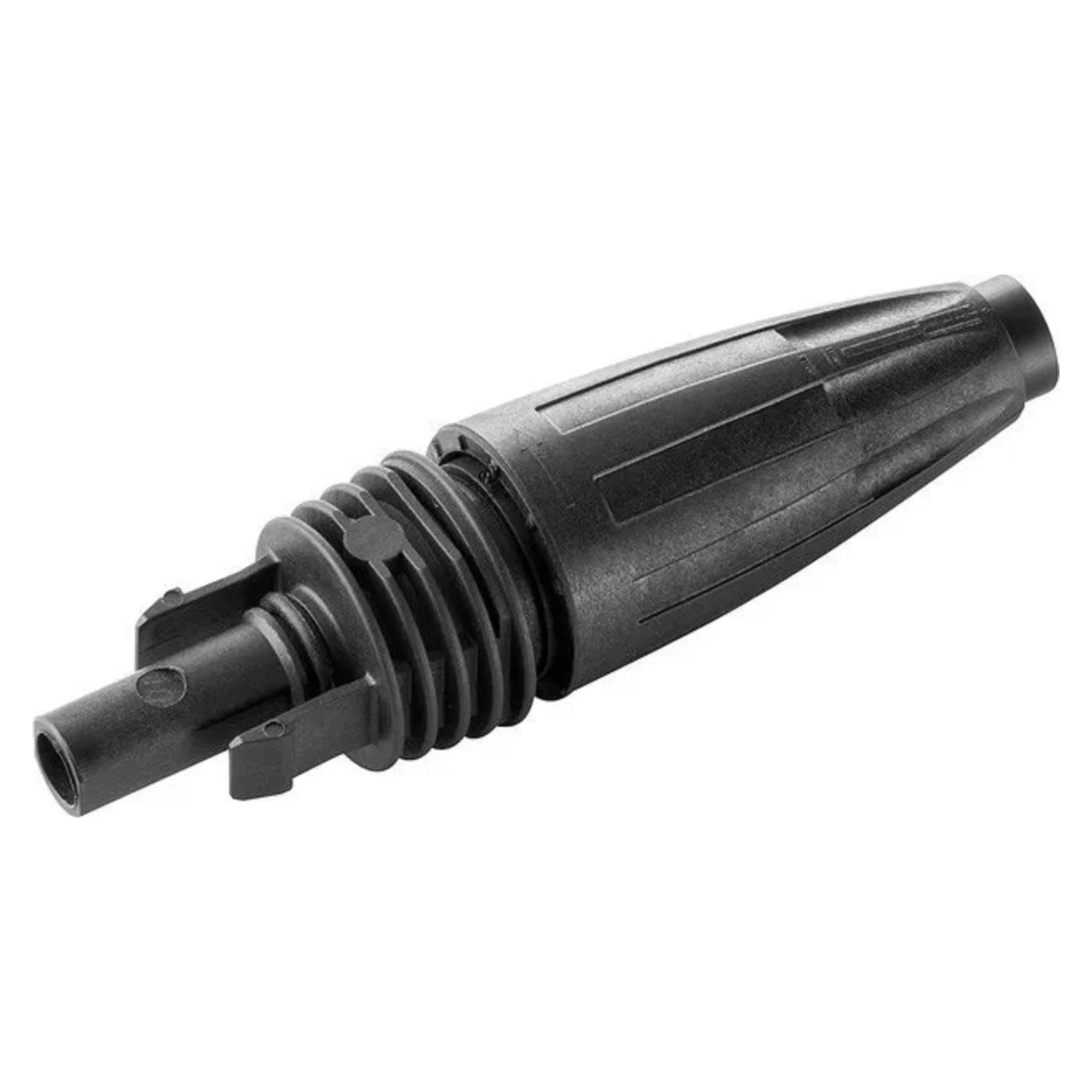

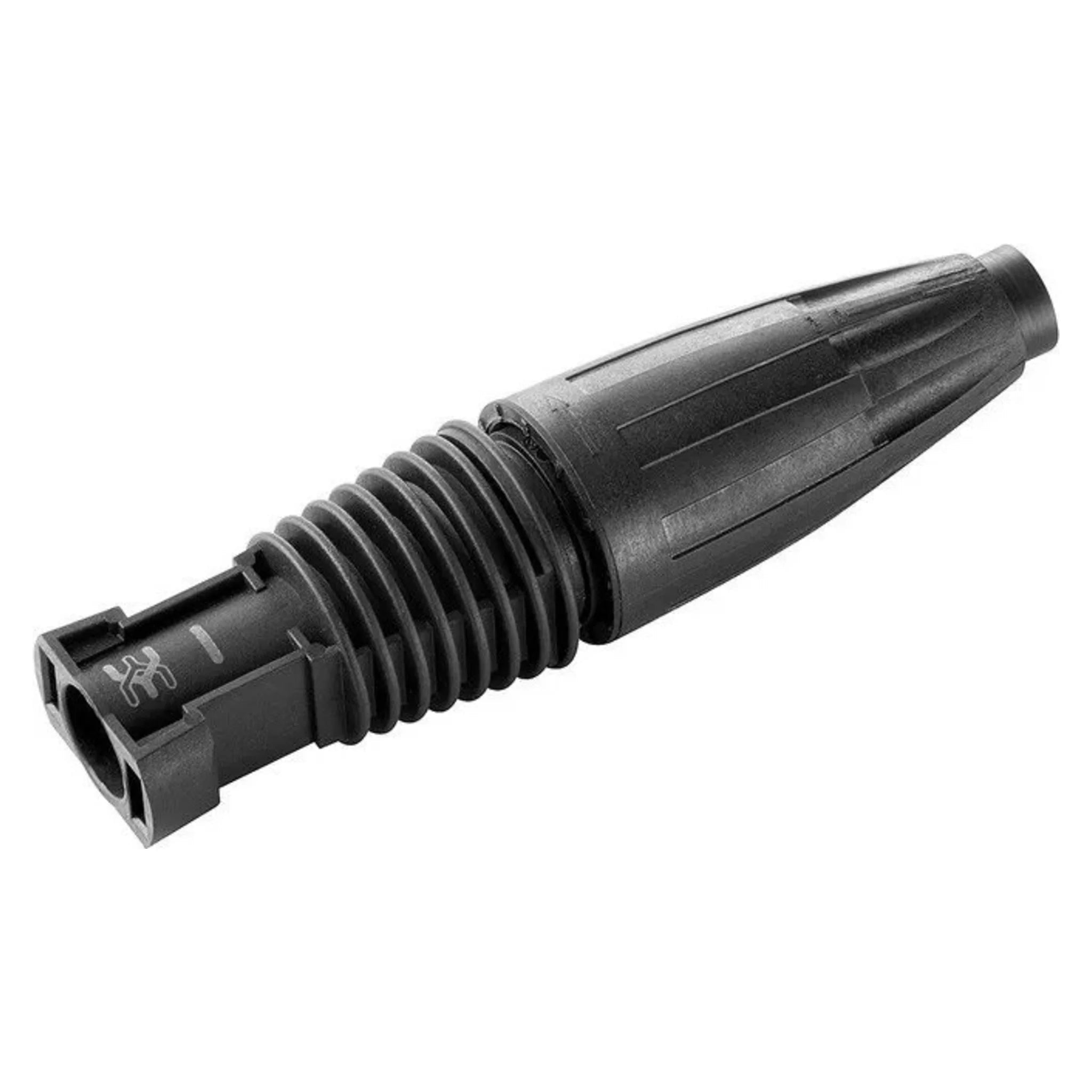

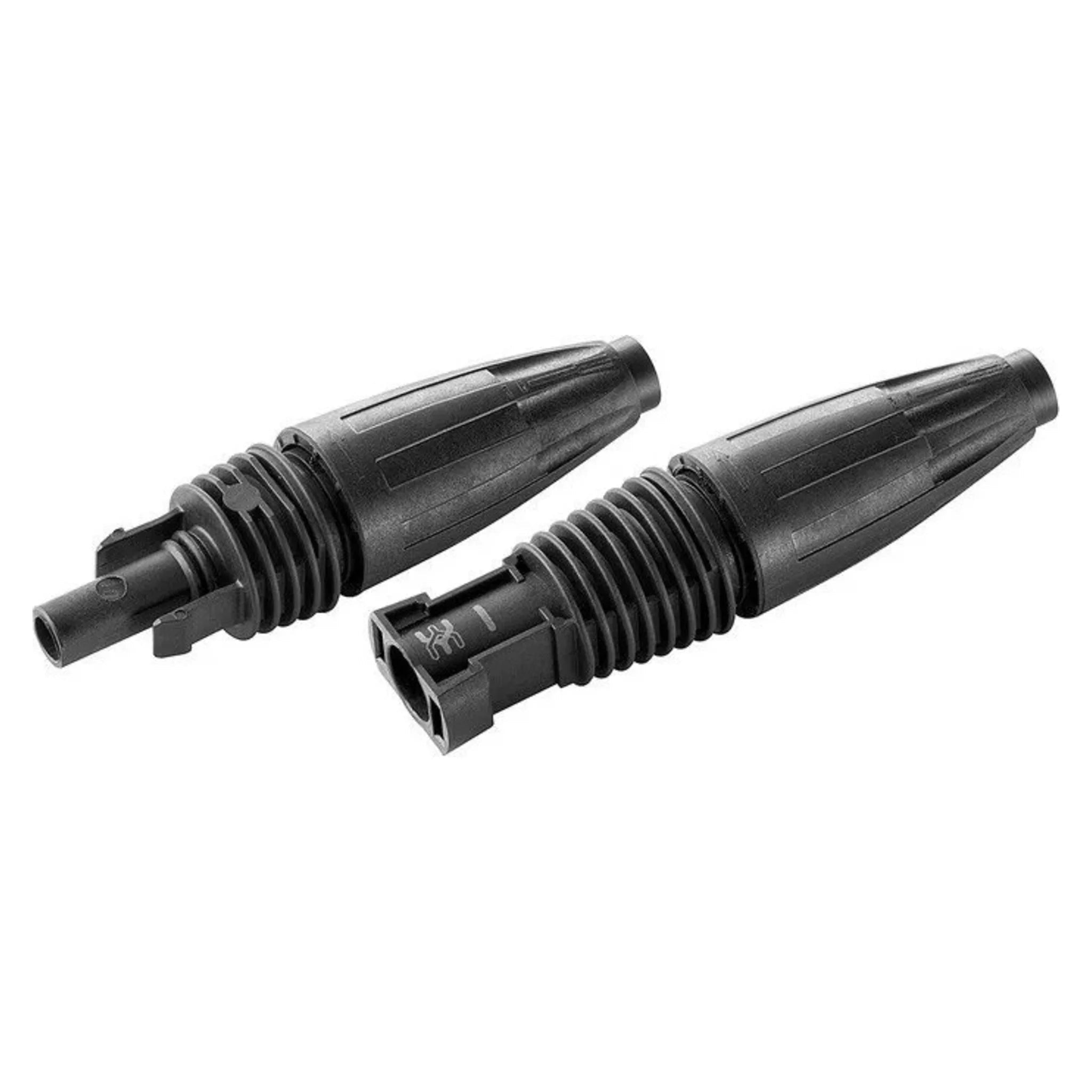

Weidmüller PV-Stick - Werkzeuglose Alternative

Der Weidmüller PV-Stick revolutioniert die PV-Installation durch seine patentierte werkzeuglose Montage. Statt zu crimpen, werden die abisolierten Kabelenden einfach in den Stecker eingeschoben. Ein interner Federklemmenmechanismus mit Edelstahlfeder sorgt für dauerhaften Halt mit 50N Auszugskraft und gasdichte Verbindung nach EN 50521.

Besonders bei Service- und Wartungsarbeiten zeigt sich der Vorteil: Defekte Steckverbinder lassen sich ohne Werkzeug in unter 30 Sekunden austauschen, das Solarkabel bleibt dabei unbeschädigt und kann wiederverwendet werden. Die PV-Stick-Technologie eignet sich für Kabelquerschnitte von 2,5mm² bis 6mm² (AWG 12-10) und erreicht Schutzart IP68 bei korrekter Montage. Ein integrierter Montagehilfe-Mechanismus verhindert Fehlinstallationen.

Phoenix Contact SUNCLIX Serie

Phoenix Contact positioniert seine SUNCLIX-Serie als robuste Alternative für anspruchsvolle Marine- und Industrieumgebungen. Die Steckverbinder verfügen über eine doppelte EPDM-Dichtung und sind für extreme Temperaturbereiche von -40°C bis +90°C sowie erhöhte UV-Belastung nach IEC 62852 ausgelegt. Das Gehäuse besteht aus glasfaserverstärktem PA66 mit UV-Stabilisatoren.

Ein Vorteil der SUNCLIX-Stecker ist ihre intuitive Farbkodierung: Plus-Stecker sind rot markiert, Minus-Stecker schwarz. Dies reduziert Polaritätsfehler bei der Installation um 95% und erleichtert spätere Wartungsarbeiten erheblich. Die Montage erfolgt über Push-In-Technik mit haptischem und akustischem Feedback ohne zusätzliches Crimpwerkzeug. SUNCLIX-Stecker sind auch mit Standard-MC4-Gegenstücken kompatibel.

Technische Spezifikationen und Kompatibilität

Die technischen Parameter von PV Steckverbindern müssen exakt zur geplanten Anlagenkonfiguration passen. Unterdimensionierung führt zu Überhitzung mit Temperaturen über 80°C, während Überdimensionierung unnötige Mehrkosten verursacht. Die korrekte Auslegung erfolgt nach DIN VDE 0100-712.

Spannungsklassen 1000V vs. 1500V DC

Die Spannungsklasse bestimmt die maximal zulässige Systemspannung der PV-Anlage. Standard-MC4-Stecker sind für 1000V DC (tatsächlich 1000V UL-Listed, 1500V TÜV-zertifiziert bei reduzierten Strömen) ausgelegt, was für Wohngebäude-Installationen bis 12 Module in Serie ausreicht. Bei String-Spannungen über 800V oder Modulen mit Leerlaufspannungen >45V sollten Sie auf dezidierte 1500V-taugliche Varianten wie MC4-Evo2 wechseln.

Moderne String-Wechselrichter arbeiten zunehmend mit MPPT-Eingangsspannungen bis 1000V für besseren Wirkungsgrad und weniger Strings. Dabei entstehen Leerlaufspannungen bis 1400V DC bei Frost und hoher Einstrahlung. Standard-MC4-Stecker erreichen hier ihre Isolationsfestigkeit-Grenze von 6kV, während 1500V-Systeme mit 8kV Isolationsspannung noch ausreichend Sicherheitsreserve bieten.

Strombelastbarkeit und Kabelquerschnitte

Die Strombelastbarkeit von PV Steckverbindern liegt bei Standard-Ausführungen bei 30A Dauerstrom (40A für 1 Stunde, 60A für 10 Sekunden) nach UL 6703 Zertifizierung. Entscheidend ist die thermische Abstimmung mit dem Solarkabel: 4mm² H1Z2Z2-K verträgt 25A bei 70°C Umgebungstemperatur, 6mm² bis zu 35A Dauerstrom bei freier Luftführung.

Bei der Dimensionierung müssen Sie den 1,25-fachen Kurzschlussstrom (ISC) der Module berücksichtigen, wie in NEC 690.8 gefordert. Hochleistungsmodule mit 450W+ können Kurzschlussströme von 13,5A erreichen. In String-Konfigurationen mit parallelen Zweigen addieren sich diese Werte: 2 parallele Strings à 13,5A ergeben 27A Auslegungsstrom, was bereits Standard-MC4 an die Belastungsgrenze bringt.

Schutzarten IP65/IP67/IP68 wasserdicht

Die Schutzart nach EN 60529 kennzeichnet den Schutz gegen Eindringen von Fremdkörpern und Wasser. IP65 bietet Schutz gegen Strahlwasser aus allen Richtungen, IP67 gegen zeitweiliges Untertauchen bis 1m Tiefe für 30 Minuten, und IP68 gegen dauerndes Untertauchen bis 1,5m Tiefe (herstellerspezifisch definiert).

Standard-MC4-Stecker erreichen IP67 bei korrekt montierten und verriegelten Verbindungen, was für 99% aller Dach- und Freiflächenanlagen ausreicht. Bei bodennahen Installationen unter 50cm Höhe, in Überflutungsgebieten oder Agri-PV-Anlagen empfehlen sich IP68-zertifizierte Varianten mit zusätzlicher O-Ring-Abdichtung. Wichtig: Die Schutzart gilt nur bei ordnungsgemäß montierten und vollständig eingerasteten Steckverbindungen - lose Stecker sind schutzlos.

Montage und Installation

Die fachgerechte Montage nach DIN VDE 0126-23 entscheidet über die Langlebigkeit von PV Steckverbindern. Bereits kleine Fehler beim Crimpen oder unvollständige Abdichtung können zu Ertragsverlust von 2-5% pro defektem Stecker und kostspieligen Ausfällen führen.

Crimpen von MC4 Steckverbindern richtig

Das Crimpen erfordert präzises Arbeiten und TÜV-zugelassenes Werkzeug. Verwenden Sie ausschließlich für PV-Anwendungen zugelassene Crimpzangen mit einstellbarem Crimpdruck zwischen 1500-2000N (z.B. Rennsteig PEW12 oder Weidmüller CTX 3). Universal-Crimpzangen können die vergoldeten Kontakte beschädigen oder unzureichend verbinden, was zu Widerstandserhöhung von 5-20mΩ führt.

Arbeitsschritte beim Crimpen: 1) Solarkabel mit PV-Abisolierwerkzeug exakt 7mm ± 0,5mm abisolieren, 2) Kupferlitzen begradigen ohne Beschädigung, 3) Crimpkontakt bis zum Anschlag aufschieben, 4) Mit definiertem Druck einmal crimpen (nie mehrfach!), 5) Steckerkörper aufsetzen und Dichtring in vorgesehene Nut einlegen, 6) Mit 20Nm Drehmoment handfest anziehen. Der Crimpvorgang muss in einem Zug mit voller Ratsche erfolgen - partielles Crimpen schwächt die Verbindung erheblich.

Werkzeuglose PV-Stick Montage

Bei werkzeuglosen Systemen wie dem Weidmüller PV-Stick entfällt das Crimpen, dafür ist millimetergenaues Abisolieren umso kritischer. Die Abisolierlänge muss exakt 13mm betragen: Zu kurze Abisolierung unter 12mm führt zu schlechtem Kontakt mit erhöhtem Widerstand, zu lange über 14mm zu Kurzschlüssen zwischen den Kontakten.

Montageschritta PV-Stick: 1) Kabel mit PV-Abisolierer auf exakt 13mm abisolieren, 2) Kupferlitzen mit kleiner Zange begradigen und verdrillen, 3) Kabelende vollständig bis zum Anschlag in die Klemmöffnung einführen, 4) Hebel bis zum hörbaren Klicken drücken. Anschließend durch Zug mit 50N die Verbindung testen - das Kabel darf sich nicht lösen lassen. Bei korrekter Montage ist die Kupferseele vollständig umschlossen und nicht sichtbar.

Häufige Montagefehler beim PV Steckverbinder crimpen

Der häufigste Fehler (40% aller Reklamationen) ist unvollständiges Crimpen durch zu geringen Pressdruck oder falsche Crimpposition. Dies führt zu erhöhtem Übergangswiderstand über 10mΩ und Erwärmung über 60°C bei Volllast. Thermografie-Aufnahmen zeigen solche Problemstellen als Hot-Spots. Ebenfalls kritisch: Beschädigte Kupferlitzen beim Abisolieren reduzieren den effektiven Kabelquerschnitt um bis zu 20% und damit die Strombelastbarkeit entsprechend.

Bei der Dichtung führen 30% aller Montagefehler zu Problemen: Verdrehte, eingeklemmte oder falsch positionierte EPDM-Dichtringe verlieren ihre IP67-Schutzwirkung bereits nach wenigen Monaten. Besonders kritisch ist das Überdrehen der Überwurfmutter - mehr als 20Nm beschädigt das Gewinde und die Dichtflächen. Nach der Montage sollten alle Steckverbindungen mit kalibriertem Drehmomentschlüssel auf 15-20Nm Anzugsdrehmoment geprüft werden.

PV Steckverbinder Vergleich und Kaufratgeber

Die Auswahl des richtigen PV Steckverbinders hängt von Anlagentyp, Umgebungsbedingungen und Budget ab. Für Standardanlagen bis 10kWp mit String-Spannungen unter 800V sind MC4-Steckverbinder von Stäubli oder Weidmüller die bewährte Wahl mit 25-jähriger Lebensdauer-Garantie. Sie bieten zuverlässige Funktion bei attraktivem Preis-Leistungs-Verhältnis von 2-4€ pro Steckerpaar.

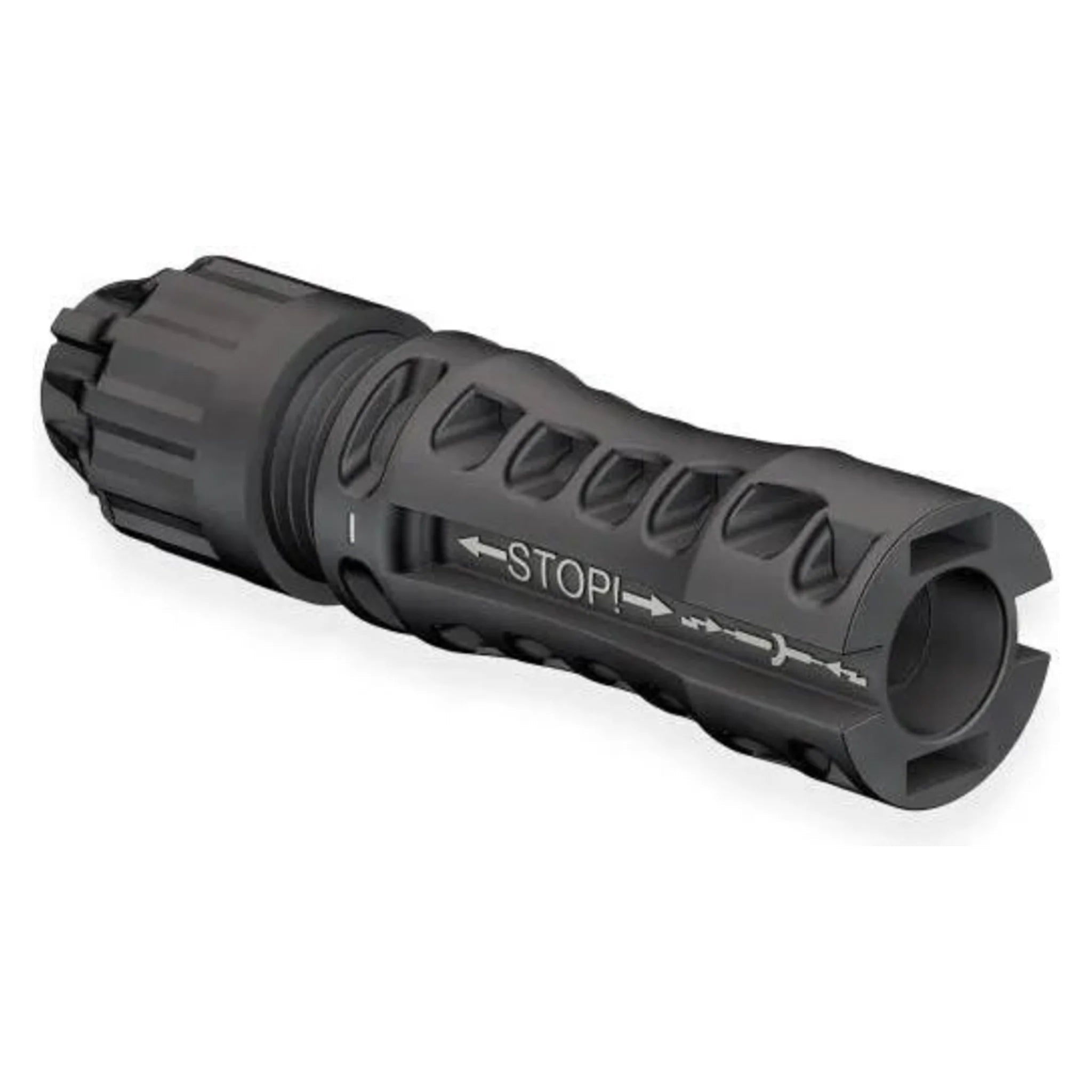

Bei größeren Gewerbeanlagen ab 20kWp oder Systemen mit 1500V-Wechselrichtern greifen Sie zu MC4-Evo2-Varianten für erhöhte Spannungs- und Stromfestigkeit. Für Service-intensive Anwendungen oder häufige Umkonfigurationen amortisieren sich werkzeuglose Systeme wie der Weidmüller PV-Stick durch gesparte Arbeitszeit: 30 Sekunden statt 5 Minuten pro Stecker bei Reparaturen.

Besondere Umgebungsbedingungen erfordern angepasste Lösungen: In Küstennähe unter 1km Entfernung wählen Sie korrosionsbeständige Varianten mit Edelstahl-Kontakten und verstärkter Salzwasser-Resistenz. Bei Installationen in Überflutungsgebieten sind IP68-zertifizierte Steckverbinder nach DIN EN 12056 Pflicht. Für Agri-PV oder andere mechanisch beanspruchte Anlagen sollten Sie auf verstärkte Gehäuse mit Schlagfestigkeit IK08 setzen.

Hersteller-Übersicht Weidmüller vs. Stäubli

Weidmüller punktet mit innovativen Lösungen wie dem patentierten werkzeuglosen PV-Stick und umfassendem Zubehörprogramm inklusive Mess- und Prüftechnik. Die Produkte sind für den deutschen Markt optimiert mit VDE-Zertifizierung und erfüllen alle relevanten Normen. Besonderheit: 5-Jahres-Garantie auch bei Outdoor-Einsatz und kostenlose Anwendungsberatung durch Vor-Ort-Service.

Stäubli als Erfinder des MC4-Standards bietet bewährte Qualität mit über 1 Milliarde verkauften Steckern und weltweite Verfügbarkeit in über 80 Ländern. Die MC4-Evo2 Serie setzt Maßstäbe bei 1500V-Anlagen mit patentierter MULTILAM-Kontakttechnologie für minimale Übergangswiderstände unter 2,5mΩ. Vorteil: Kompatibilität mit allen gängigen Solarkabel-Querschnitten von 2,5-6mm².

Phoenix Contact positioniert sich im Premium-Segment mit robusten SUNCLIX-Steckern für anspruchsvolle Industrieanwendungen und Marine-Umgebungen. Die höheren Kosten von 8-12€ pro Paar rechtfertigen sich durch verlängerte Wartungsintervalle von 10+ Jahren und erhöhte Ausfallsicherheit mit MTBF >500.000 Stunden. Ideal für kritische Infrastruktur und schwer zugängliche Installationen.

Preis-Leistungs-Bewertung

Standard-MC4-Steckverbinder kosten 2-4€ pro Paar, während 1500V-Varianten bei 4-6€ liegen. Werkzeuglose Systeme sind mit 6-10€ teurer, sparen aber 80% Montagezeit und reduzieren Fehlerquellen um 60%. Bei Projektkalkulationen sollten Sie folgende Richtwerte ansetzen: 0,3% der Modulkosten für Standard-MC4, 0,5% für 1500V-Varianten, 0,7% für werkzeuglose Premium-Lösungen.

Bei der Gesamtkostenbewertung über 25 Jahre Anlagenlebensdauer müssen Folgekosten berücksichtigt werden: Günstige No-Name-Stecker mit 5-10% Ausfallrate können durch Ertragsverluste und Wartungskosten 3-5x teurer werden als Markenprodukte. Ein defekter Stecker verursacht durchschnittlich 150€ Ertragsverlust und 80€ Reparaturkosten. Kalkulieren Sie daher bei kritischen Anlagen Premium-Stecker ein - die Mehrkosten amortisieren sich durch höhere Verfügbarkeit.

Bestellen bei Kabelkaufhaus

Als Elektro-Fachbetrieb profitieren Sie bei Kabelkaufhaus von unserem umfassenden PV-Sortiment mit Steckverbindern aller führenden Hersteller ab Lager. Wir führen sowohl Einzelstecker als auch komplette Montage-Sets mit passendem Solarkabel H1Z2Z2-K und professionellen Montagewerkzeugen von Rennsteig und Jokari.

Unser 24-Stunden-Versand per DHL unterstützt Sie bei dringenden Projekten, während unser Fachberatungs-Team mit VDE-Zertifizierung bei komplexen Anlagenkonfigurationen über 100kWp weiterhilft. Durch direkte Herstellerpartnerschaften mit Weidmüller, Stäubli und Phoenix Contact können wir attraktive Mengenrabatte ab 100 Stück und Projektpreise für größere Installationen anbieten. Zusätzlich erhalten Sie bei uns Meterware-Solarkabel exakt nach Ihrem Bedarf - ohne teure Überlängen.

Stand: April 2026
