Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

Solarkabel vorkonfektioniert 5m MC4 von HIS Renewables bei Kabelkaufhaus - - HIKSO00002651 - PV Steckverbinder

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

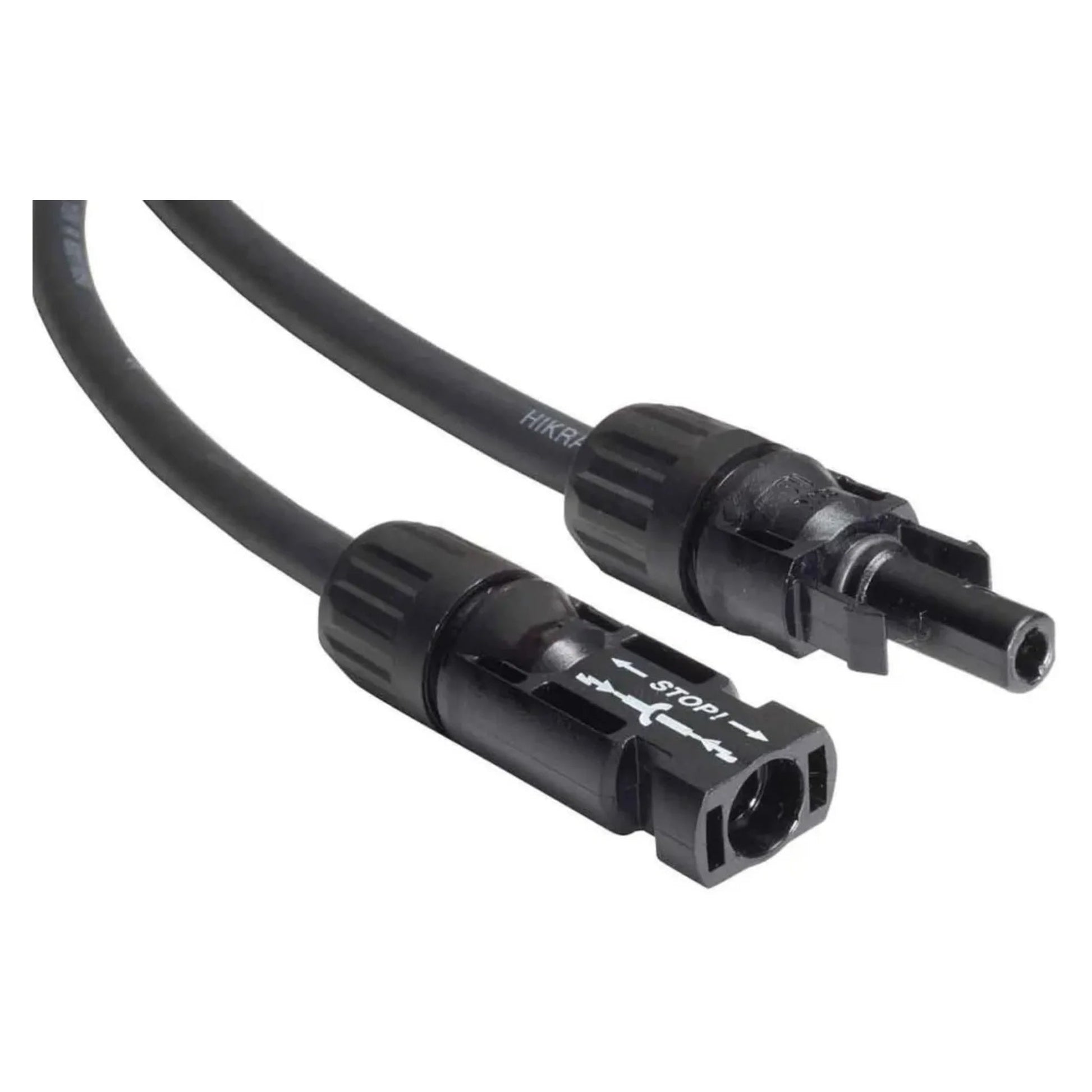

Solarkabel vorkonfektioniert 5m MC4

Name: Solarkabel vorkonfektioniert 5m MC4
Brand: HIS Renewables
Price: 12.42 EUR
Availability: InStock

Typ: PV Steckverbinder

Artikelnummer: HIKSO00002651

€12,42 EUR

€12,42 EUR ~~€28,37 EUR~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 05. Jun 26 - 09. Jun 26

Verfügbar auf Lager (57)

VPE: 1 Stk.

1 Stk.

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Nutzen

Die vorkonfektionierte HIS Renewables Solarleitung ist bereits mit MC4-Steckverbindern montiert und spart dadurch Zeit, weil keine separate Konfektionierung auf der Baustelle nötig ist.
Durch die fertig montierten, passenden Steckverbinder wird eine gleichbleibende Anschlussqualität erreicht, was die Prozesssicherheit bei Installation und Service deutlich erhöht.
Die feste Kabellänge von 5 m erleichtert die Planung und sorgt für saubere Leitungswege, ohne dass vor Ort zugeschnitten und neu gecrimpt werden muss.
Die steckbare Lösung ist wartungs- und servicefreundlich, weil Verbindungen bei Bedarf schnell getrennt und wieder hergestellt werden können.
Ideal als praxisnahe Plug-&-Play Lösung für PV-Installationen, wenn schnelle Montage, übersichtliche Verkabelung und zuverlässige DC-Verbindungen im Vordergrund stehen.

Anwendung

Für die DC-Verkabelung in Photovoltaik-Anlagen, z.B. zur Verbindung von PV-Modulen untereinander oder zur Anbindung an Stringleitungen.
Als vorkonfektionierte Verbindungslösung für Dach- und Freiflächenanlagen, wenn Leitungen schnell und standardisiert verlegt werden sollen.
Für Installations- und Servicearbeiten geeignet, z.B. beim Austausch von Leitungsstrecken, bei Erweiterungen oder beim Nachrüsten einzelner Modulreihen.
Zum Aufbau lösbarer Steckverbindungen mit MC4-System, wenn PV-Leitungen wartungsfreundlich verbunden und bei Bedarf schnell getrennt werden müssen.
Typisch überall dort, wo definierte Kabellängen und fertig montierte Steckverbinder die Montage vereinfachen und Fehler bei der Konfektionierung vermeiden sollen.
