Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Alle Produkte von Lapp Kabel&Leitung

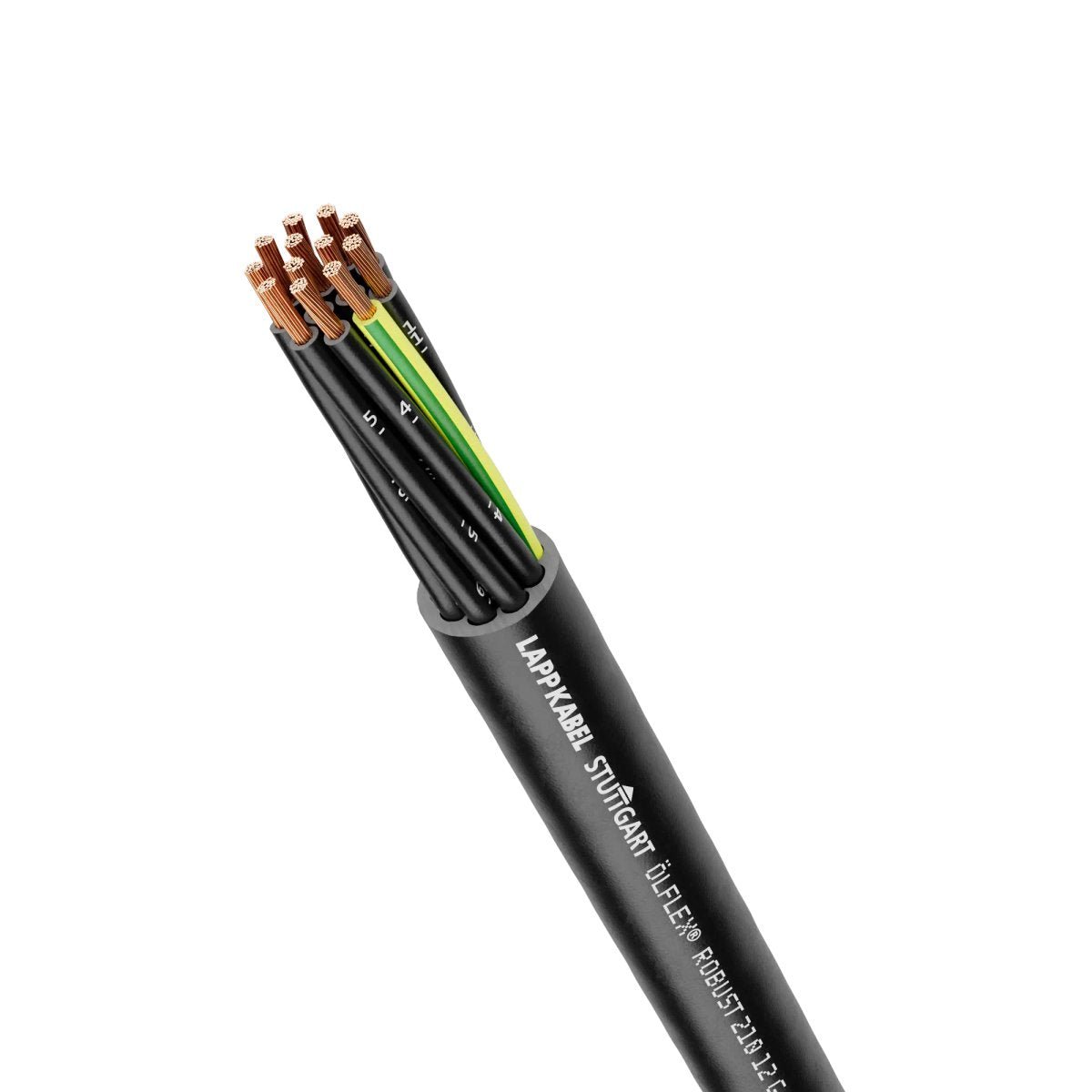

ÖLFLEX® ROBUST 210

Typ: Steuerleitung

Artikelnummer: 0021898

EAN: 4044773475081

€1,52 EUR

€1,52 EUR ~~€2,77 EUR~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 13. Jun 26 - 17. Jun 26

Verfügbar auf Lager (948)

Anzahl Adern: 3

3 5

Leiternennquerschnitt (metrisch): 0.75 mm²

0.75 mm² 1 mm² 1.5 mm²

VPE & Schutzleiter: 1 m; mit Schutzleiter

1 m; mit Schutzleiter

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Nutzen

Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln.

Anwendung

Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen.
Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung.
Für Anwendungen mit UV-C-Strahlung geeignet (nach LAPP-interner Prüfmethode).
Für den Außenbereich geeignet.

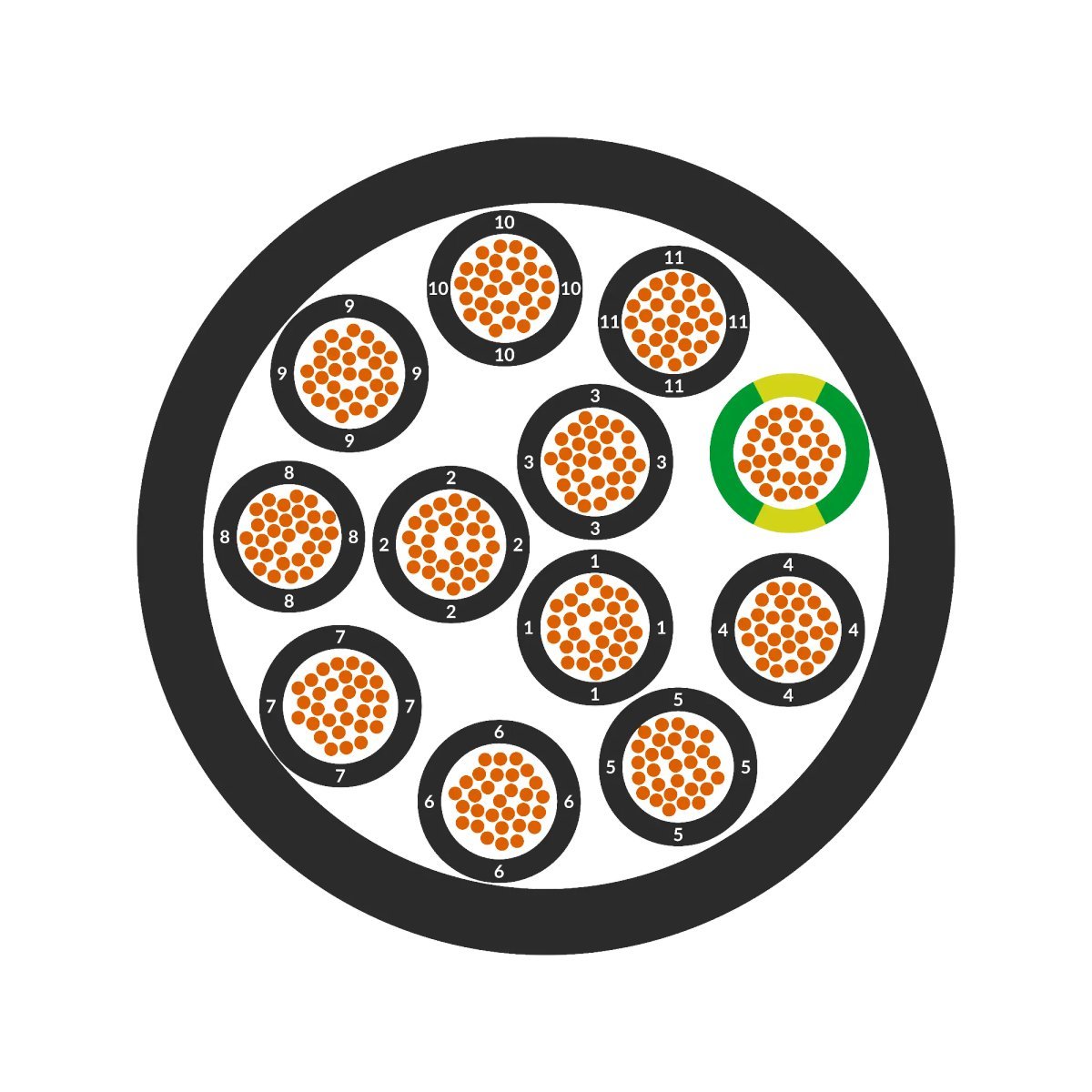

Technische Kabeldaten

["Leiter-Material = Kupfer
Leiter-Oberfläche = blank
AWG-Größe = 20
Leiternennquerschnitt (AWG) = 20 kcmil
Leiternennquerschnitt = 0","75 mm²
Leiter-Klasse = Kl.5 = feindrähtig
Ader-Zahl = 3
Schirm über Verseilelement = ohne
Verseilelement = nein
Schirm über Verseilung = ohne
Werkstoff der Aderisolation = sonstige
Spezifizierung Aderisolation = Polypropylen (PP)
Aderkennzeichnung nach HD 308 S2 = nein
Ader-Kennzeichnung = Ziffern
Mit Schutzleiter = ja
Tragorgan = ohne
Mantelmaterial = sonstige
Spezifizierung Mantelmaterial = sonstige
Mantel-Farbe = schwarz
Schirm = nein
Kabelgeometrie = rund
Torsionsschutz = nein
Flammwidrig nach IEC 60332-1-2 = nein
Flammwidrig nach IEC 60332-3-21 (Cat A F/R) = nein
Flammwidrig nach IEC 60332-3-22 (Cat A) = nein
Flammwidrig nach IEC 60332-3-23 (Cat B) = nein
Flammwidrig nach IEC 60332-3-24 (Cat C) = nein
Flammwidrig nach IEC 60332-3-25 (Cat D) = nein
Raucharm nach IEC 61034-2 = nein
Halogenfrei nach EN IEC 60754-1 = nein
Halogenfrei nach IEC 60754-2 = nein
Halogenfrei nach EN IEC 60754-3 = nein
Brandverhaltensklasse nach EN 13501-6 = ohne
Rauchentwicklungsklasse nach EN 13501-6 = ohne
Abtropfverhaltensklasse nach EN 13501-6 = ohne
Säureentwicklungsklasse nach EN 13501-6 = ohne
Ölbeständig nach EN 60811-404 = nein
Kältebeständig nach EN 60811-504+505+506 = ja
Außendurchmesser ca. = 5","8 mm
Min. zulässiger Biegeradius","flexibler Einsatz/freie Bewegung = 87 mm
Min. zulässiger Biegeradius","stationärer Einsatz/fest verlegt = 23","2 mm
Zul. Kabelaußentemperatur bei Montage/Handling = -40..80 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung = -50..80 °C
Nennspannung U0 = 300 V
Nennspannung U = 500 V
Gewicht = 45"]

Rechtliches & Verantwortlicher

U.I. Lapp GmbH - LAPPKABEL Kabel&Leitungen - Schulze-Delitzsch-Str. 25 - 70565 - Stuttgart - info@lappkabel.de

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Schnelle infos zu deinem Kauf

Zahlung & Versand

Impressum

Rückgabe

Datenschutz

Über uns

Kostenloser Online-Rechner

Kabelquerschnitt berechnen — in 30 Sekunden zur passenden Leitung

Wallbox, Herd, Sauna oder Erdkabel: Wähle deinen Anwendungsfall, gib die Länge ein — und du bekommst den richtigen Querschnitt, die passende Absicherung und den geprüften Spannungsfall nach DIN VDE 0100-520. Inklusive Empfehlung welches Kabel du brauchst.

12 typische Anwendungen vorberechnet — Steckdose, Beleuchtung, Wallbox, Herd, Sauna, Wärmepumpe, PV, Werkstatt, Subverteiler.
Echte Berechnung nach DIN VDE 0100-520 (Spannungsfall) und DIN VDE 0298-4 (Strombelastbarkeit) — kein Rätselraten.
Direkt zum passenden Kabel — NYM-J, NYY-J, H07RN-F und mehr, mit Live-Preis und Lagerstatus.

zum Kabelrechner Alle Ratgeber-Artikel

DIN VDE 0100-520 – geprüfte Berechnung ~30 Sekunden pro Berechnung Kostenlos – keine Anmeldung nötig Fachredaktion Kabelkaufhaus Hamburg
