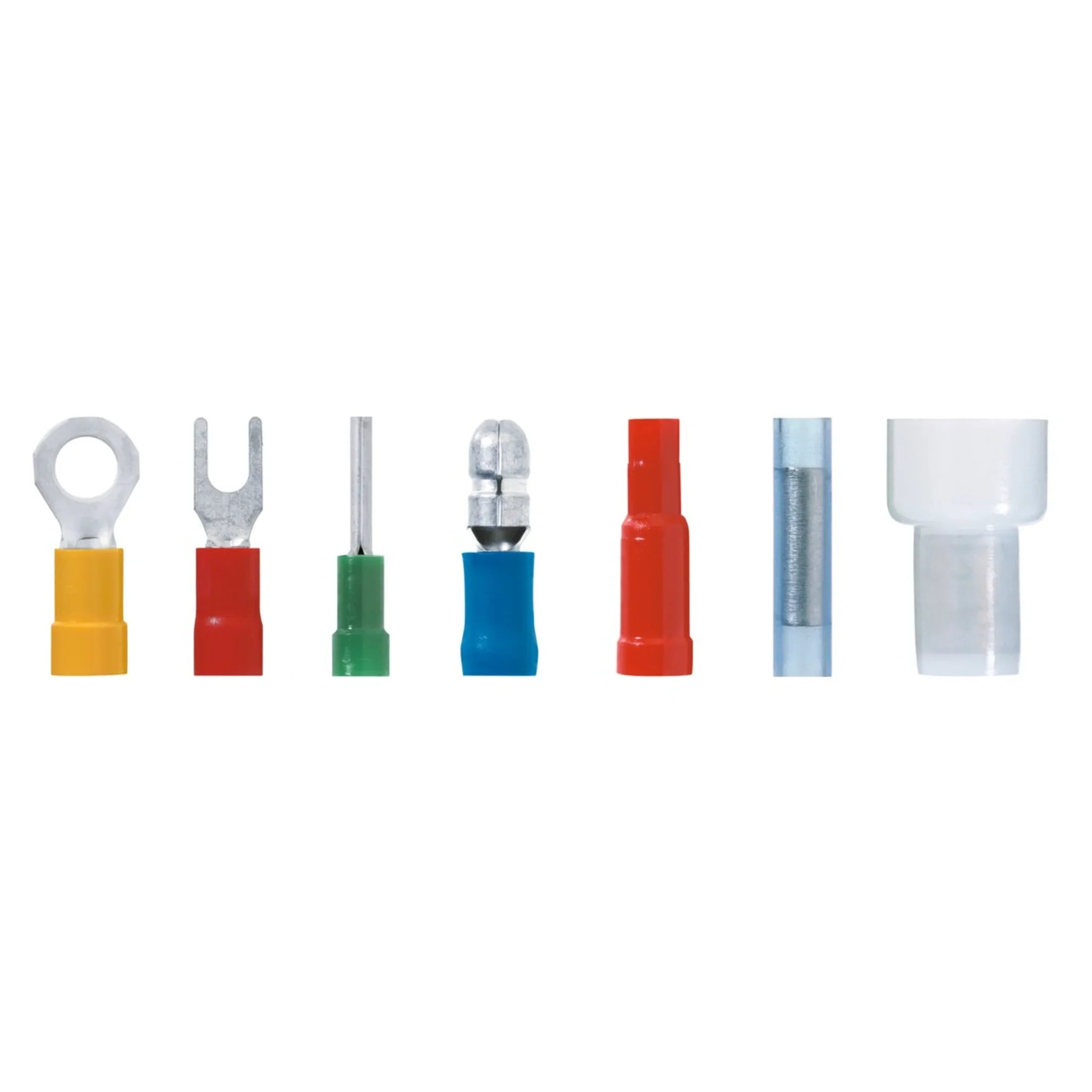

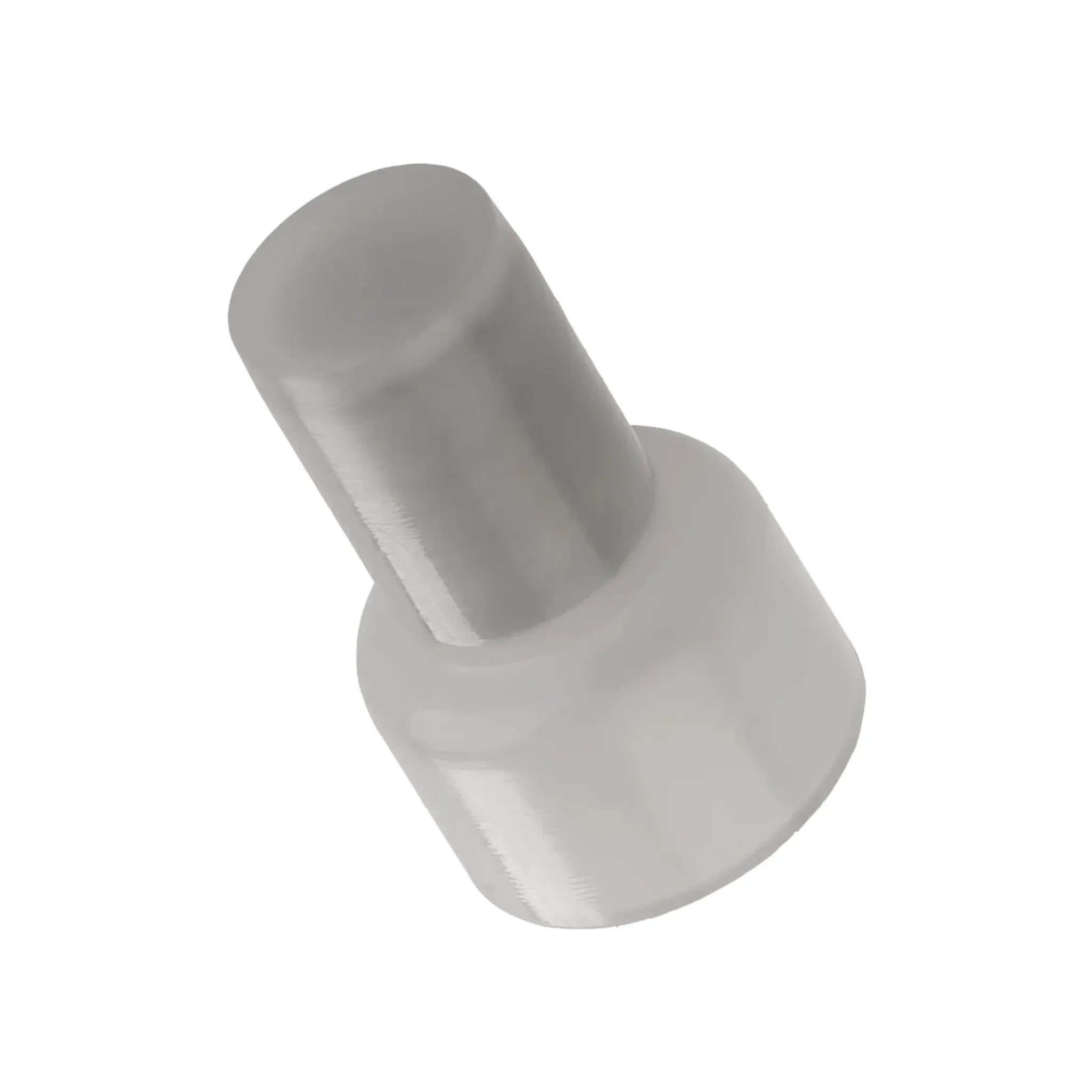

Quetschkabelschuh Sonderform halogenfrei, 0,5–4 mm²

Nicht jede Anschlussstelle lässt sich mit Ring- oder Gabelform bedienen: Für Klemmpunkte mit abweichender Kontaktgeometrie greifen Sie zum Kabelschuh in Sonderform. Er wird wie ein klassischer Quetschkabelschuh auf den Leiter aufgepresst und stellt damit die gleiche dauerhaft gasdichte Verbindung her.

Nutzen

• Werkstoff Elektrolytkupfer, verzinnt – niedriger Übergangswiderstand und Korrosionsschutz.
• Halogenfreie Ausführung für Anlagen mit Anforderungen an das Brandverhalten.
• Kompakte Gesamtlängen zwischen 25 mm und 27,5 mm für beengte Klemmenräume.
• Deckt den Bereich kleiner Steuer- und Versorgungsquerschnitte von 0,5 bis 4 mm² ab.
• Zu jeder Größe ist der passende Crimpeinsatz im Artikeldatensatz benannt.

Anwendung

Der Kabelschuh wird auf den abisolierten Leiter aufgeschoben und mit dem angegebenen Crimpeinsatz verpresst – die Einsatznummer steht je Größe in den Varianten-Details, damit die Pressung tatsächlich zum Profil des Schuhs passt. Prüfen Sie vor der Auswahl die Kontaktgeometrie Ihrer Klemmstelle: Sonderformen sind auf bestimmte Geräteanschlüsse zugeschnitten und lassen sich nicht beliebig gegen Ring- oder Gabelform tauschen. Da der Kabelschuh unisoliert ist, sorgen Sie bei Bedarf mit Schrumpfschlauch für Berührungsschutz und Zugentlastung. Nach dem Pressen prüfen Sie mit leichtem Zug am Leiter, ob die Verbindung sicher hält.

Lieferumfang

Geliefert in der Packung. Größe, Ausführung und die Stückzahl je Verpackungseinheit hängen von der gewählten Variante ab und stehen in den Varianten-Details.

• Farbe der Isolation = rot
• Oberflächenschutz = blank
• Halogenfrei = ja
• Gesamtlänge = 25 mm
