Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

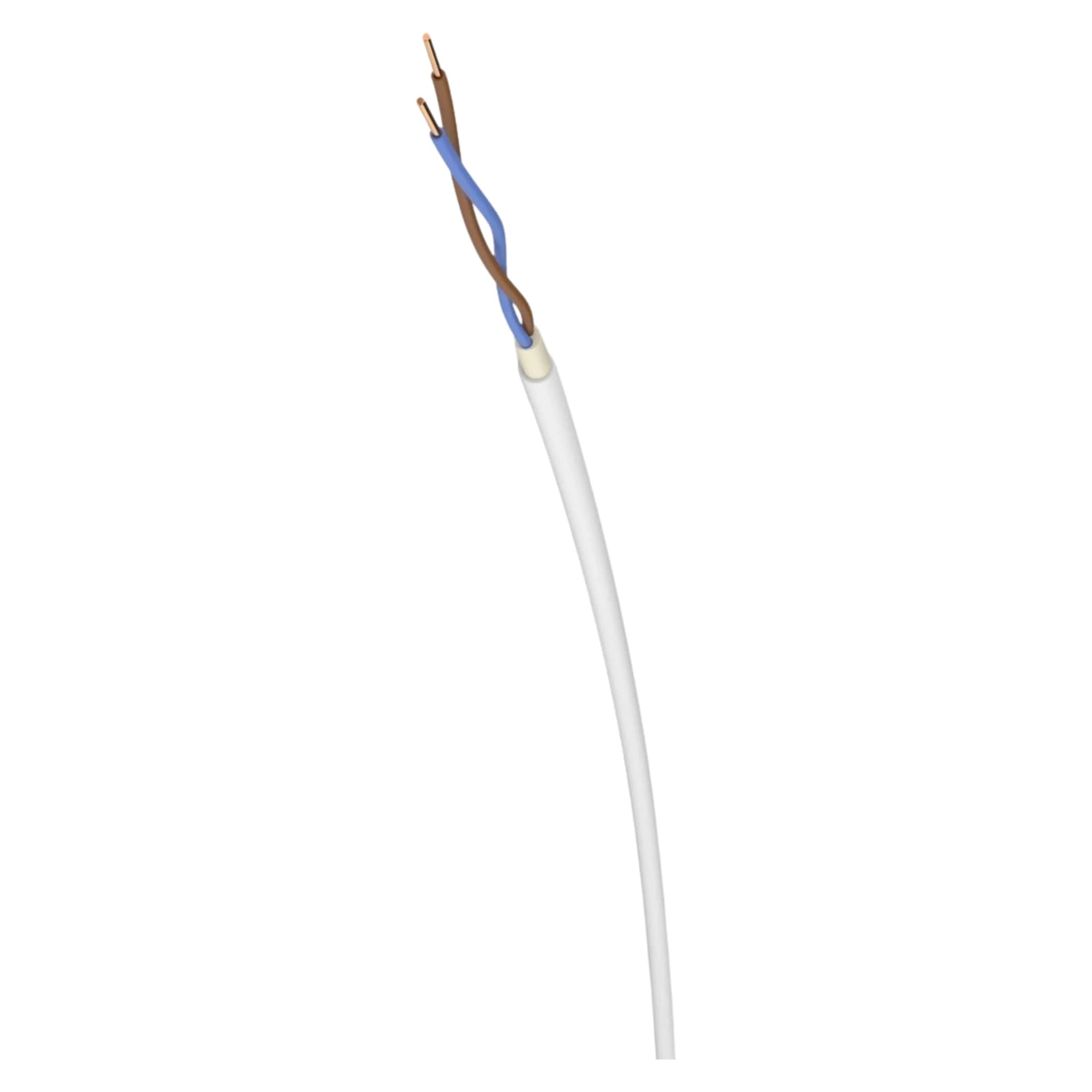

NHXMH - O B2ca von Diverse bei Kabelkaufhaus - - NHXMH-O 2x1,5 B2ca R.100 - Mantelleitung Halogenfrei

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

NHXMH-O Cca

Typ: Mantelleitung Halogenfrei

Artikelnummer: NHXMH-O 2x1,5 Cca R.100

€153,49 EUR

€153,49 EUR ~~€204,83 EUR~~

€1,53m

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 12. Jun 26 - 16. Jun 26

Ausverkauft

Aderanzahl: 2

Leiternennquerschnitt: 1,5 mm²

VPE: Ring 100 m

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Nutzen

NHXMH-O Mantelleitungen sind halogenfrei und tragen dazu bei, im Brandfall die Entwicklung korrosiver und toxischer Rauchgase zu reduzieren – ein klarer Vorteil für Personen- und Sachschutz in Gebäuden.
Durch das definierte Brandverhalten nach CPR (Euroklasse Cca) eignen sich diese Leitungen für Installationen mit erhöhten Anforderungen an Feuer- und Rauchverhalten gegenüber Standardleitungen.
Der robuste Mantelaufbau unterstützt eine langlebige, betriebssichere Installation bei fester Verlegung und sorgt für eine zuverlässige Energie- und Signalübertragung im Installationsalltag.
Die Ausführung „-O“ ist ohne Schutzleiter ausgeführt und eignet sich damit für Anwendungen, bei denen kein grün-gelber PE-Leiter benötigt oder vorgesehen ist.
Verschiedene Aderzahlen und Querschnitte sowie unterschiedliche Lieferformen (z.B. Ring 100 m oder Trommel 500 m) erleichtern die projektbezogene Planung und helfen, Verschnitt und Montageaufwand zu reduzieren.

Anwendung

Für die feste Verlegung in Gebäuden, z.B. in Wohn-, Gewerbe- und Zweckbauten, wenn halogenfreie Mantelleitungen mit CPR-Klassifizierung eingesetzt werden sollen.
Zur Installation in trockenen, feuchten und nassen Räumen, z.B. in Installationszonen, Technikräumen oder allgemeinen Gebäudebereichen (je nach Verlegeart und Vorschrift).
Geeignet für Verlegung auf, in und unter Putz sowie in Installationsrohren, Kabelkanälen und auf Kabelpritschen, wenn eine halogenfreie Leitung mit verbessertem Brandverhalten gefordert ist.
Für Stromkreise und Anschlüsse ohne PE-Leiter, z.B. für bestimmte Steuer- und Versorgungskreise, Signalzuleitungen oder feste Geräteanschlüsse, bei denen kein Schutzleiter benötigt wird.
Typisch für Projekte, bei denen die Auswahl „ohne Schutzleiter“ bewusst nach Schaltbild/Normvorgabe erfolgt und gleichzeitig halogenfreie Leitungen mit CPR-Klasse Cca gefordert sind.

Technische Kabeldaten

Leiter-Material = Kupfer
Leiternennquerschnitt = 1,5 mm²
Leiter-Klasse = Kl.1 = eindrähtig
Ader-Zahl = 2
Werkstoff der Aderisolation = sonstige
Spezifizierung Aderisolation = Polyethylen (PE)
Mit Schutzleiter = nein
Max. zulässige Leitertemperatur = 70 °C
Schirm = nein
Beidraht = nein
Schutzhülle = ohne
Bewehrung/Armierung = ohne
Mantelmaterial = sonstige
Mantel-Farbe = grau
Brandverhalten nach EN 13501-6: Klasse = Cca
Gewicht = 110 kg/km
