Heute lernen wir etwas über UNITRONIC® LiYY👍
Auf einen Blick: UNITRONIC® LiYY Datenkabel von LAPP sind ungeschirmte, flexible Steuer- und Signalleitungen nach VDE 0812 für EMV-unkritische Anwendungen. Verfügbar in Querschnitten von 2×0,25 bis 32×0,34 mm² mit farbkodierter Aderisolierung nach DIN 47100. Ideal für Maschinenbau, Automatisierung und Bürotechnik. Als Meterware ohne Mindestbestellmenge erhältlich.

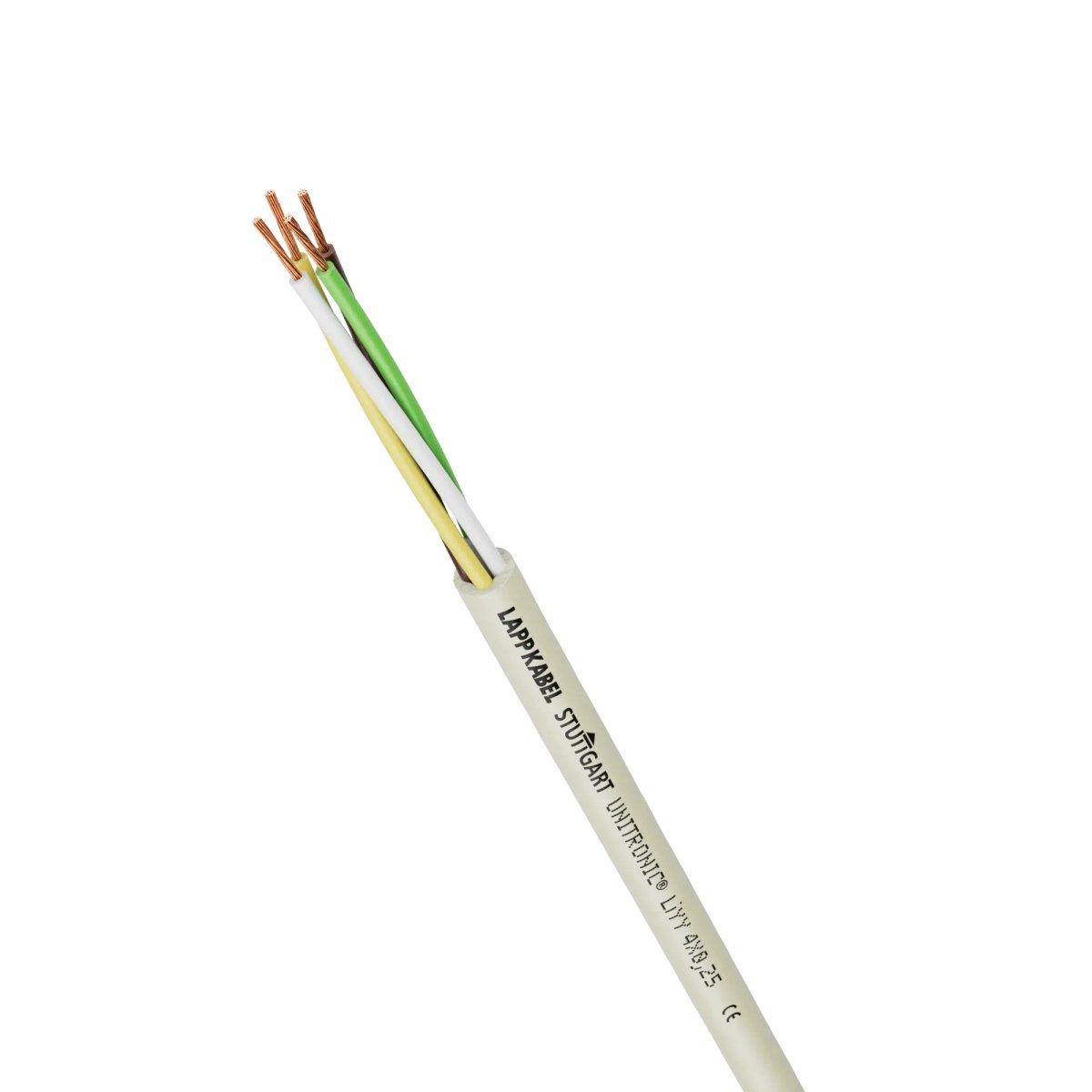

UNITRONIC® LiYY Datenkabel - Flexibel und normgerecht nach DIN 47100
Die UNITRONIC® LiYY Kabel von LAPP Kabel gehören zu den meistverwendeten Datenleitungen in der industriellen Automation. Diese ungeschirmten, mehrpaarigen Leitungen zeichnen sich durch ihre hohe Flexibilität und zuverlässige Übertragungseigenschaften aus. Der Aufbau folgt der bewährten Konzeption mit feindrähtigen Kupferleitern, PVC-Aderisolierung und einem robusten Außenmantel.
Das Kürzel LiYY steht für eine Leitung mit Feindrahtleitern (Li), PVC-Aderisolierung (Y) und PVC-Außenmantel (Y). Diese Konstruktion macht die Kabel besonders geeignet für bewegte Anwendungen mit mittleren mechanischen Beanspruchungen. Im Gegensatz zu geschirmten LiYCY Varianten eignen sich LiYY Kabel für Umgebungen ohne kritische elektromagnetische Störungen.
Aufbau und Bezeichnung des LiYY Kabels
Die Bezeichnung UNITRONIC® LiYY folgt einem standardisierten System. Der erste Buchstabe "L" kennzeichnet eine Leitung für feste Verlegung oder bewegte Anwendungen. Das "i" steht für feindrähtige Kupferleiter der Klasse 5 nach VDE 0295, die eine hohe Biegewechselfestigkeit gewährleisten. Die beiden "Y" bezeichnen sowohl die Aderisolierung als auch den Außenmantel aus PVC.

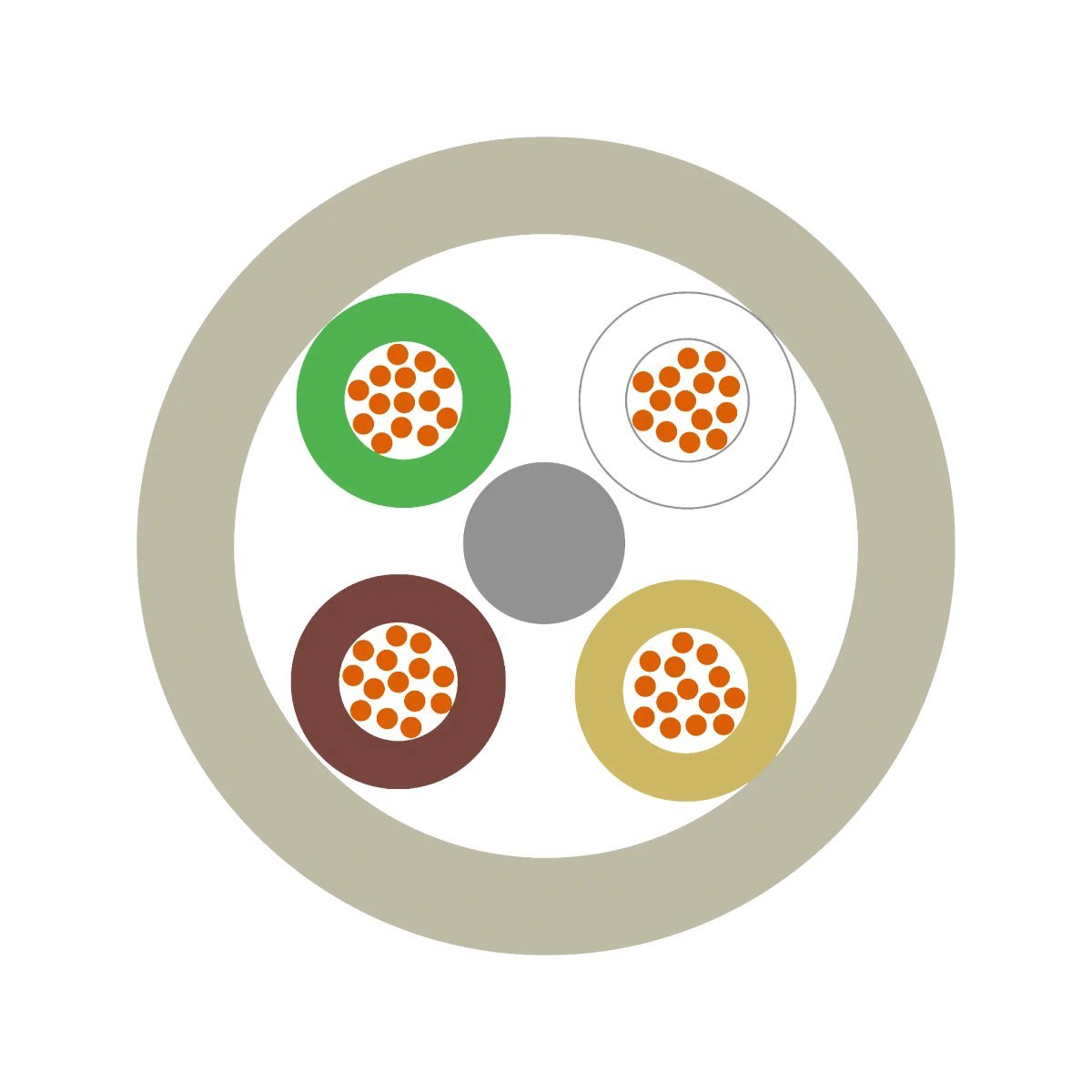

Der konstruktive Aufbau beginnt mit den feindrähtigen Kupferleitern, die mit farbiger PVC-Isolierung umhüllt sind. Die Adern werden in Lagen verdrillt - bei höheren Aderzahlen entstehen konzentrische Schichten um einen zentralen Füllstoff. Der graue Außenmantel aus PVC schützt vor mechanischen Einflüssen und Feuchtigkeit.
DIN 47100 Farbkodierung verstehen
Die Aderkennzeichnung erfolgt nach DIN 47100, einem deutschen Standard für die Farbkodierung von Kabelleitungen. Diese Norm definiert sowohl Grundfarben als auch Kombinationen mit Kennstreifen für eine eindeutige Identifikation auch bei höheren Aderzahlen. Die DIN 47100 Farbkodierung ist besonders wichtig für die praktische Elektroinstallation, da sie Verwechslungen verhindert und die Wartung vereinfacht.
Die ersten acht Adern folgen der Grundfarbfolge: Weiß (1), Braun (2), Grün (3), Gelb (4), Grau (5), Rosa (6), Blau (7) und Rot (8). Ab der neunten Ader kommen schwarze Kennstreifen hinzu - Ader 9 ist weiß mit schwarzem Streifen, Ader 10 braun mit schwarzem Streifen. Diese systematische Kennzeichnung verhindert Verwechslungen beim Anschluss und erleichtert die Fehlersuche erheblich. Bei 32-adrigen Kabeln werden weitere Kennzeichnungen wie violette Streifen verwendet, um alle Adern eindeutig zu identifizieren.
Anwendungsbereiche für UNITRONIC® LiYY Kabel
UNITRONIC® LiYY Kabel finden überall dort Verwendung, wo zuverlässige Signalübertragung ohne Schirmung erforderlich ist. Die ungeschirmte Bauweise macht sie kostengünstiger als geschirmte Varianten und gleichzeitig einfacher in der Installation, da keine Schirmanbindung erforderlich ist.
Steuer- und Signalleitungen in der Automatisierung
In der Automatisierungstechnik verbinden LiYY Kabel SPS-Eingänge mit Sensoren, Schaltern und Meldern. Typische Anwendungen sind digitale Eingangssignale von Endschaltern, Lichtschranken oder Drucktastern. Die niedrige Kapazität der Kabel ermöglicht auch die Übertragung analoger Signale wie 4-20 mA Schleifen oder 0-10 V Steuerspannungen über mittlere Entfernungen bis 100 Meter.
Für SPS-Eingangskarten ist das LiYY 8x0,25 mm² besonders geeignet: Es deckt eine komplette 8-fach Eingangskarte ab und reduziert den Verkabelungsaufwand erheblich. Bei der Verwendung als Bus-Zuleitung zu dezentralen Peripheriegeräten eignen sich besonders die 4-adrigen Ausführungen. Sie übertragen sowohl Daten als auch die Versorgungsspannung in einem Kabel, was den Installationsaufwand reduziert.
Maschinenbau und Anlagentechnik
Im Maschinenbau dienen UNITRONIC® LiYY Kabel der Verbindung zwischen Schaltschränken und den Betriebsmitteln der Anlage. Häufige Einsatzbereiche sind Magnetventile, Kontaktoren und Motorbremsen. Die flexible Konstruktion eignet sich auch für bewegte Maschinenteile mit bis zu 5 Millionen Biegezyklen, sofern die mechanische Belastung im zulässigen Rahmen bleibt.
Für Verpackungsmaschinen und Fördertechnik sind die LiYY 2x0,75 mm² Kabel ideal: Sie übertragen sowohl die 24V-Steuerspannung als auch die Rückmeldungen von pneumatischen Zylindern oder Motorbremsen. Für Anlagen mit häufigen Umrüstungen bietet die Meterware-Verfügbarkeit einen entscheidenden Vorteil. Elektrofachkräfte können die benötigten Längen exakt bestimmen und Verschnitt minimieren, was sowohl Kosten als auch Lagerhaltung reduziert.
Büro- und Waagentechnik
In der gewerblichen Gebäudetechnik verbinden LiYY Kabel Bedienelemente mit der Gebäudeleittechnik. Dazu gehören Raumthermostate, Lichtschalter und Jalousiesteuerungen. Die graue Mantelfarbe fügt sich unauffällig in technische Installationen ein. Für KNX-Nebenstrecken und analoge Stellsignale an Heizungsventile sind die 4x0,25 mm² Ausführungen besonders geeignet.
Präzisionswaagen und Dosieranlagen nutzen mehrpaarige LiYY Kabel für die Übertragung von Wägesignalen und Steuerbefehlen. Die geringe Kapazität von 100-150 pF/m und die präzise Fertigung gewährleisten dabei die erforderliche Signalqualität für µV-genaue Wägemessungen. In explosionsgefährdeten Bereichen können LiYY Kabel als Zuleitungen zu Ex-Trennbarrieren eingesetzt werden.
Technische Spezifikationen und Querschnitte
Die technischen Eigenschaften der UNITRONIC® LiYY Kabel sind auf die Anforderungen der modernen Steuer- und Signaltechnik abgestimmt. Die Nennspannung beträgt 300/300 V, was für die meisten industriellen Steuerkreise ausreicht. Die Temperaturbeständigkeit von -40°C bis +80°C deckt auch anspruchsvolle Umgebungsbedingungen ab.
Verfügbare Ausführungen von 2×0,25 bis 32×0,34 mm²
Das UNITRONIC® LiYY Sortiment umfasst Aderzahlen von 2 bis 32 in verschiedenen Querschnitten. Die kleinsten Ausführungen mit 2×0,25 mm² eignen sich für einfache Ein-Aus-Signale und kompakte Installationen. Mittlere Konfigurationen wie 8×0,25 mm² oder 12×0,25 mm² decken typische SPS-Eingangskarten ab und sind besonders wirtschaftlich für Sammelverkabelungen.
Für spezielle Anwendungen stehen auch Querschnitte von 0,34 mm² und 0,5 mm² zur Verfügung. Diese bieten einen Kompromiss zwischen Flexibilität und Strombelastbarkeit. Die maximale Dauerbelastbarkeit liegt je nach Querschnitt zwischen 1,5 A (0,25 mm²) und 3,5 A (0,75 mm²) bei 30°C Umgebungstemperatur. Bei 50°C Umgebungstemperatur reduziert sich die Strombelastbarkeit um etwa 20%.
Elektrische Eigenschaften und Kapazitätswerte
Die elektrischen Kennwerte der LiYY Kabel sind entscheidend für die Signalqualität bei längeren Übertragungsstrecken. Der Gleichstromwiderstand beträgt bei 0,25 mm² etwa 78 Ohm/km und sinkt bei 0,75 mm² auf 26 Ohm/km. Diese Werte bestimmen den Spannungsabfall bei stromführenden Leitungen: Ein 100m-LiYY 2x0,25 mm² verursacht bei 100mA einen Spannungsabfall von 1,56V.
Die Kapazität zwischen den Adern liegt typisch bei 100-150 pF/m und beeinflusst die Übertragung schneller Signalwechsel. Bei Bus-Systemen oder PWM-Signalen mit Frequenzen über 10 kHz kann diese Kapazität die maximale Übertragungslänge auf 200-300m begrenzen. Die Isolationsprüfspannung von 2000 V gewährleistet eine sichere Trennung zwischen verschiedenen Potentialen und ermöglicht auch PELV-Anwendungen nach VDE 0100.
LiYY vs. LiYCY - Wann brauche ich Schirmung?
Die Entscheidung zwischen ungeschirmten LiYY und geschirmten LiYCY Kabeln hängt von den elektromagnetischen Bedingungen der Anwendung ab. Diese Vergleichsanalyse hilft bei der optimalen Kabelauswahl für verschiedene Einsatzgebiete.
Ungeschirmte LiYY für EMV-unkritische Anwendungen
UNITRONIC® LiYY Kabel eignen sich überall dort, wo keine starken elektromagnetischen Störfelder auftreten. Dazu gehören die meisten Anwendungen in Bürogebäuden, Werkstätten und kleineren Industrieanlagen ohne Frequenzumrichter. Der Verzicht auf die Schirmung macht die Kabel kostengünstiger und einfacher zu verarbeiten.
Typische Signalarten für ungeschirmte Übertragung sind niederfrequente digitale Signale bis 24V, langsame analoge Werte unter 1 kHz und Gleichspannungen bis etwa 10 V. Bei Kabellängen unter 50 Metern und normaler Büro- oder Werkstattumgebung sind Störungen meist vernachlässigbar. Für SPS-Standardsignale mit 24V/10mA sind LiYY Kabel die wirtschaftliche Standardlösung.
Geschirmte LiYCY bei Störungsrisiko
Geschirmte LiYCY Kabel werden erforderlich, wenn das Umfeld elektromagnetische Feldstärken über 10 V/m erzeugt. Dazu gehören Frequenzumrichter ab 5 kW, Schweißanlagen, Induktionsheizungen oder leistungsstarke Funkstrahler. Auch bei der Verlegung parallel zu Motorkabeln über längere Strecken ab 100m ist eine Schirmung sinnvoll.
Die Schirmung besteht meist aus einem Kupfergeflecht mit 85% Bedeckungsgrad oder einer Alu-Folie, die hochfrequente Störungen bis 100 MHz abfängt. Allerdings erfordert sie eine fachgerechte Kontaktierung an beiden Kabelenden über Schirmklemmen und vergrößert sowohl Durchmesser als auch Kosten des Kabels um 20-30%. Bei unsachgemäßer Schirmanbindung kann die Schutzwirkung sogar ins Gegenteil umschlagen.
Installation und Verarbeitung
Die fachgerechte Installation von UNITRONIC® LiYY Kabeln entscheidet über die Lebensdauer und Zuverlässigkeit der Verbindung. Besonders die mechanischen Grenzwerte müssen beachtet werden, um Beschädigungen der feindrähtigen Leiter zu vermeiden.
Biegeradien und mechanische Belastbarkeit
Der minimale Biegeradius beträgt das 4-fache des Außendurchmessers bei fester Verlegung und das 7,5-fache bei bewegten Anwendungen. Ein LiYY 4×0,25 mm² mit 5,8 mm Außendurchmesser benötigt also mindestens 23 mm Radius bei fester Installation oder 44 mm bei bewegter Verlegung. Für häufig bewegte Anwendungen mit über 1 Million Zyklen erhöht sich der Biegeradius auf das 10-fache.
Unterschreitung dieser Werte führt zu Knicken in den Feindrahtleitern, die den Widerstand um bis zu 20% erhöhen und langfristig zu Kabelbrüchen führen. Bei Kabelschächten und Kabelkanälen sollten die Umlenkungen entsprechend dimensioniert werden. Die Zugkraft während der Installation darf 50 N pro mm² Gesamtquerschnitt nicht überschreiten, bei einem 4×0,25 mm² Kabel also maximal 50 N.
Temperaturbereich und Umgebungsbedingungen
UNITRONIC® LiYY Kabel sind für den Temperaturbereich von -40°C bis +80°C ausgelegt. Bei niedrigen Temperaturen unter 0°C wird der PVC-Mantel steifer, wodurch der Biegeradius um 50% vergrößert werden muss. Bei Temperaturen über +60°C reduziert sich die zulässige Strombelastbarkeit um 15% je 10°C Temperaturanstieg entsprechend den VDE-Derating-Faktoren.
Die Kabel sind für trockene und feuchte Räume bis 95% relative Luftfeuchtigkeit geeignet, aber nicht für direkten Erdkontakt oder Dauerfeuchte. In Außenbereichen sollten sie durch Kabelkanäle IP65 oder Edelstahlrohre geschützt werden, da die PVC-Verbindung durch UV-Strahlung nach 2-3 Jahren spröde werden kann. Für Außeninstallationen über 5 Jahre sollten UV-beständige Kabeltypen gewählt werden.
UNITRONIC® LiYY als Meterware bestellen
Bei Kabelkaufhaus erhalten Sie UNITRONIC® LiYY Kabel als flexible Meterware ohne Mindestbestellmenge oder Zuschnittgebühren. Dies bietet entscheidende Vorteile gegenüber Standardlängen: Sie bestellen exakt die benötigte Länge, reduzieren Verschnitt und Lagerkosten um bis zu 40%, und können auch bei kleineren Projekten wirtschaftlich arbeiten.
Alle gängigen Querschnitte von 2×0,25 mm² bis 32×0,34 mm² sind ab Lager verfügbar. Die Auslieferung erfolgt auf professionellen Kabeltrommeln oder -ringen, die ein sauberes Abwickeln ohne Verdrillung ermöglichen. Für Eilaufträge steht der 24-Stunden-Versand zur Verfügung, sodass auch kurzfristige Projektanforderungen erfüllt werden können. Bei Bestellungen bis 15 Uhr erfolgt der Versand noch am selben Tag.
Die Kombination aus LAPP Qualität, flexibler Meterware-Konfektionierung und kompetenter Fachberatung macht Kabelkaufhaus zum idealen Partner für Elektroinstallateure, Maschinenbauer und Automatisierungstechniker. Ergänzend zum Kabelsortiment führen wir auch das passende Verarbeitungswerkzeug von Knipex und Jokari sowie Installationszubehör von HellermannTyton und WAGO-Klemmen für die professionelle Installation.
Häufige Fragen
UNITRONIC® LiYY Kabel sind in Querschnitten von 0,25 mm² bis 0,75 mm² verfügbar, mit Aderzahlen von 2 bis 32. Die häufigsten Ausführungen sind 2×0,25, 4×0,25, 8×0,25 und 12×0,25 mm² für typische Steuerungsanwendungen. Größere Querschnitte wie 0,5 oder 0,75 mm² werden bei höheren Strömen über 1A oder längeren Distanzen über 100m eingesetzt. Spezialausführungen mit 0,34 mm² bieten einen Kompromiss für mittlere Belastungen.
DIN 47100 definiert eine standardisierte Farbfolge für die Aderkennzeichnung: Weiß (1), Braun (2), Grün (3), Gelb (4), Grau (5), Rosa (6), Blau (7), Rot (8). Ab der 9. Ader kommen schwarze Kennstreifen hinzu - Ader 9 ist weiß-schwarz, Ader 10 braun-schwarz. Diese einheitliche Kennzeichnung gewährleistet eine eindeutige Zuordnung europaweit und verhindert Verwechslungen bei Installation und Wartung. Bei 32-adrigen Kabeln werden zusätzlich violette Kennstreifen verwendet.
LiYY ungeschirmte Kabel eignen sich für EMV-unkritische Umgebungen bis 10 V/m Feldstärke wie Büros, Werkstätten oder kleinere Industrieanlagen ohne Frequenzumrichter. LiYCY geschirmte Varianten sind erforderlich bei elektromagnetischen Störfeldern über 10 V/m durch Frequenzumrichter ab 5 kW, Schweißanlagen oder bei Verlegung parallel zu Motorkabeln über 100m Länge. Als Faustregel gilt: LiYY für 24V-Standardsteuerungen, LiYCY für Analogsignale und Frequenzumrichter-Umgebungen.
Der minimale Biegeradius beträgt das 4-fache des Kabelaußendurchmessers bei fester Verlegung und das 7,5-fache bei bewegten Anwendungen. Ein 4×0,25 mm² Kabel mit 5,8 mm Durchmesser benötigt also mindestens 23 mm (fest) oder 44 mm (bewegt) Biegeradius. Bei häufigen Bewegungen über 1 Million Zyklen sollte das 10-fache gewählt werden. Unterschreitung führt zu Leiterwiderstandserhöhung um 20% und vorzeitigem Kabelbruch.
Typische Einsatzbereiche sind SPS-Eingänge und -Ausgänge, Sensorverbindungen für Endschalter und Lichtschranken, Schaltschrankverkabelung, Maschinenbau für Ventilgruppen und Automatisierungstechnik. Auch in der Bürotechnik für Raumthermostate, KNX-Nebenstrecken, Lichtsteuerungen und Präzisionswaagen finden die Kabel Verwendung. Sie eignen sich für digitale und analoge Signale bis 24V in EMV-unkritischen Umgebungen bis 200m Kabellänge. Für 4-20mA-Signale sind sie bis 500m einsetzbar.
