Heute lernen wir etwas über H07ZZ-F👍
Auf einen Blick: H07ZZ-F ist eine halogenfreie, flexible Gummischlauchleitung für 450/750V mit LSZH-Isolation. Verfügbar von 0,75-16mm² in 2-5 adrig. Entspricht EN 50525-3-21 und HAR-Zulassung. Bei uns als Meterware von LAPP Kabel und weiteren Qualitätsherstellern. Ideal für Brandschutzanlagen, öffentliche Gebäude und temporäre Installationen wo Rauchgasfreiheit kritisch ist.
H07ZZ-F Halogenfreie Gummischlauchleitung - Übersicht und Anwendung
Die H07ZZ-F Leitung stellt eine wichtige Weiterentwicklung der bewährten H07RN-F dar, speziell für Anwendungen mit erhöhten Brandschutzanforderungen. Der entscheidende Unterschied liegt im halogenfreien Leitungsmantel aus LSZH-Material (Low Smoke Zero Halogen), der im Brandfall keine giftigen oder korrosiven Gase freisetzt. Diese halogenfreie Gummileitung macht die H07ZZ-F zur ersten Wahl in öffentlichen Gebäuden, Krankenhäusern, Schulen und überall dort, wo Personensicherheit oberste Priorität hat. Bei Temperaturen von über 350°C entwickelt herkömmliches PVC Chlorwasserstoff und andere ätzende Gase, während die H07ZZ-F nur minimalen, ungiftigen Rauch produziert.
Was bedeutet H07ZZ-F? - Bezeichnung erklärt
Die H07ZZ-F Bedeutung erschließt sich aus dem internationalen Harmonisierungscode: H steht für harmonisierte Leitung nach HD-Norm, 07 bezeichnet die Nennspannung 450/750V, ZZ kennzeichnet das halogenfreie Thermoplast-Material (Low Smoke Zero Halogen) und F zeigt die flexible Bauweise mit feindrähtigen Kupferleitern der Klasse 5 an. Diese Codierung nach EN 50525-3-21 gewährleistet einheitliche Standards europaweit. Die HAR-Zulassung (Harmonized Cable) bestätigt die Konformität mit deutschen VDE-Bestimmungen und macht die Leitung für professionelle Installationen zugelassen. Anders als bei starren NYM-Kabeln ermöglicht die F-Klassifizierung bewegliche Anwendungen und häufiges Biegen.
Hauptanwendungsbereiche der halogenfreien Gummileitung
In der Gebäudetechnik kommt die H07ZZ-F überall dort zum Einsatz, wo hohe Sicherheitsstandards gefordert sind. Konkrete Anwendungen umfassen: Anschlussleitungen für medizinische Geräte in Krankenhäusern, mobile Beleuchtung bei Veranstaltungen und Messen, Handwerkzeuge auf Baustellen, flexible Verbindungen in Schaltanlagen und temporäre Stromversorgung in Schulungsräumen. Besonders in Flucht- und Rettungswegen nach ASR A2.3 ist sie unverzichtbar, da sie bei einem Brand die Sicht nicht durch dichten Rauch beeinträchtigt. In U-Bahnen und Tunneln verhindert sie Korrosionsschäden an Lüftungsanlagen durch aggressive Rauchgase. Rechenzentren setzen H07ZZ-F ein, um teure Serverhardware vor korrosiven Dämpfen zu schützen.
H07ZZ-F vs H07RN-F - Der entscheidende Unterschied
Der Unterschied H07RN-F H07ZZ-F liegt hauptsächlich im Mantelwerkstoff und den daraus resultierenden Brandeigenschaften. Während H07RN-F einen kostengünstigen PVC-Mantel mit Halogenen verwendet, setzt H07ZZ-F auf halogenfreie LSZH-Compounds. Dies führt zu unterschiedlichen Eigenschaften bei Temperaturfestigkeit (-25°C vs -10°C), Flexibilität und vor allem im Brandverhalten. Die H07ZZ-F kostet etwa 20-30% mehr, bietet aber entscheidende Sicherheitsvorteile und ist in vielen Anwendungen gesetzlich vorgeschrieben.
Vergleichstabelle: Wann welches Kabel?
Brandschutz-Eigenschaften im Detail
Die halogenfreien Eigenschaften der H07ZZ-F zeigen sich besonders bei Brandtests nach IEC 60754-1 (Halogensäure-Gehalt), IEC 60754-2 (pH-Wert und Leitfähigkeit) und IEC 61034 (Rauchentwicklung). Während herkömmliche PVC-Leitungen bei 935°C Prüftemperatur bis zu 28% Halogensäure entwickeln, liegt dieser Wert bei H07ZZ-F unter 0,5%. Der pH-Wert der Rauchgase bleibt über 4,3 (statt unter 3,0 bei PVC) und die elektrische Leitfähigkeit unter 10 µS/mm (statt über 200 µS/mm), was Korrosionsschäden an elektronischen Geräten verhindert. Die Lichttransmission nach IEC 61034 liegt bei über 80% (statt unter 40%), wodurch Fluchwege sichtbar bleiben. Diese Messwerte sind entscheidend für die Zulassung in Rechenzentren nach EN 50200 und medizinischen Einrichtungen nach DIN VDE 0100-710.
Technische Daten und Spezifikationen H07ZZ-F

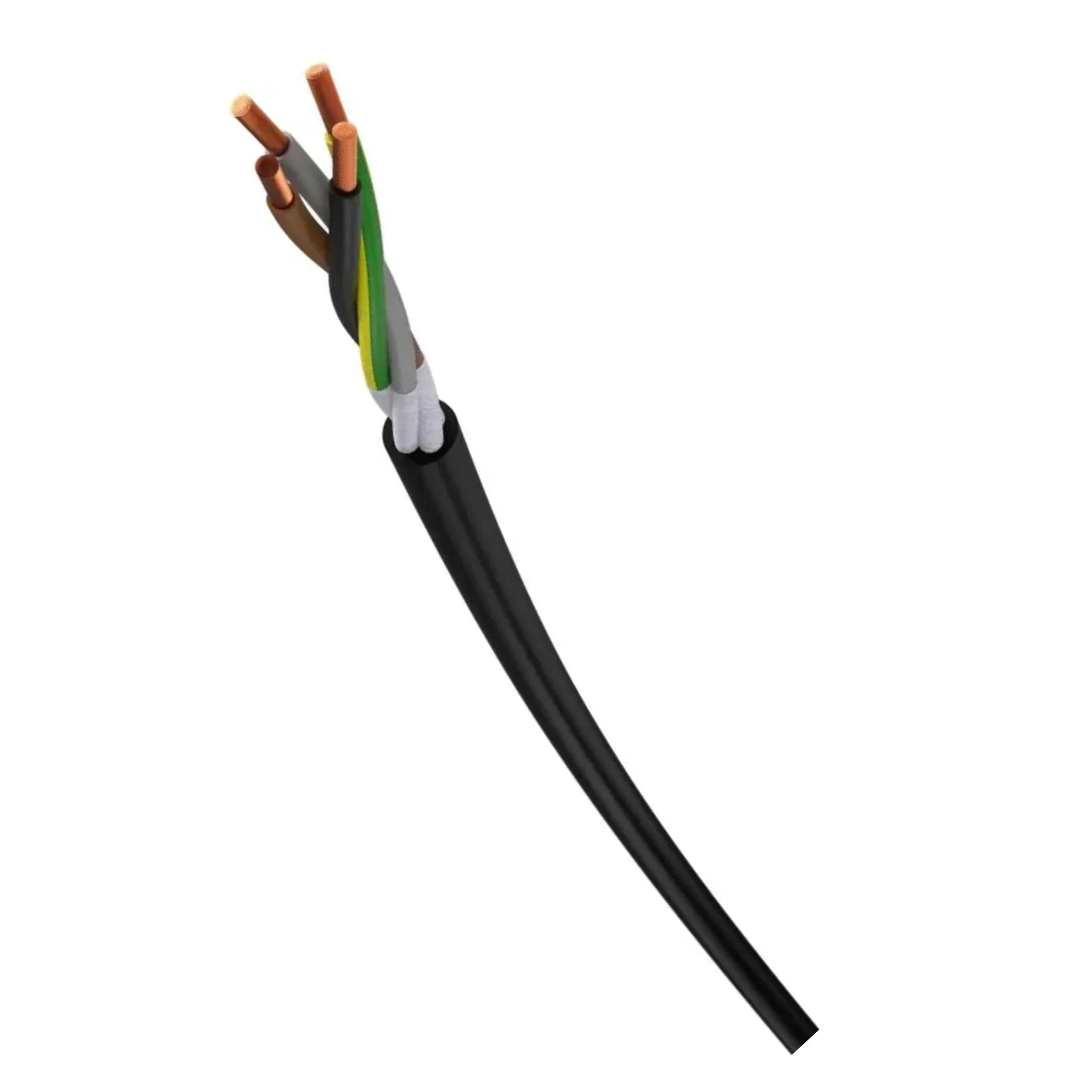

Die H07ZZ-F wird als mehradrige Rundleitung mit feindrähtigen Kupferleitern der Klasse 5 nach IEC 60228 ausgeführt. Die Aderisolation besteht aus halogenfreiem, thermoplastischem Material oder vernetztem Polyethylen (XLPE), der charakteristische schwarze Außenmantel aus LSZH-Compound. Diese Konstruktion gewährleistet eine Nennspannung von 450/750V bei Betriebstemperaturen von -25°C bis +90°C am Leiter (+60°C Umgebung). Die Prüfspannung beträgt 2500V für 5 Minuten zwischen Leitern und Erde, was eine hohe Isolationsfestigkeit von mindestens 5 MΩ×km bestätigt.
Aufbau und Normen (EN 50525-3-21, HAR)
Der normkonforme Aufbau nach EN 50525-3-21 umfasst mehrschichtige Leiter aus verzinnten Kupferdrähten (Reinheit 99,9%), eine 0,7mm dicke halogenfreie Aderisolation und den charakteristischen 1,2-2,0mm starken LSZH-Außenmantel je nach Querschnitt. Die HAR-Kennzeichnung (Harmonisierte Anschlussleitung nach HD 21) bestätigt die Übereinstimmung mit europäischen Niederspannungsrichtlinien 2014/35/EU. Zusätzlich erfüllt die H07ZZ-F die VDE 0281-3 und trägt das VDE-Prüfzeichen oder KEMA-KEUR, was sie für den deutschen und niederländischen Markt qualifiziert. Die obligatorische CE-Kennzeichnung und die Brandklasse Eca nach EN 50575 (CPR) sind für das Inverkehrbringen in der EU erforderlich. Das H07ZZ-F Datenblatt der Hersteller enthält zusätzlich Angaben zu Biegeradien, Verlegetemperaturen und mechanischen Eigenschaften.
Belastbarkeitstabelle nach Querschnitt
Installation und Verlegung der H07ZZ-F Leitung
Die Installation der H07ZZ-F erfordert besondere Aufmerksamkeit bei Biegeradien, Zugentlastung und Befestigung. Im Gegensatz zu starren Installationsleitungen ist die H07ZZ-F für häufig bewegte Anwendungen konzipiert, was spezielle Verlegetechniken erfordert. Der LSZH-Mantel reagiert empfindlicher auf mechanische Beanspruchung und UV-Strahlung als PVC, weshalb scharfe Kanten, zu kleine Biegeradien und direkte Sonneneinstrahlung unbedingt vermieden werden müssen. Die maximal zulässige Zugkraft während der Verlegung beträgt 50N pro mm² Kupferquerschnitt.
Biegeradien und Montagetipps
Der minimale Biegeradius beträgt das 4-fache des Kabeldurchmessers bei fester Verlegung und das 6-fache bei beweglichen Anwendungen. Für eine 3x2,5mm² H07ZZ-F mit 10,8mm Außendurchmesser bedeutet dies einen Mindestradius von 43mm fest bzw. 65mm beweglich. Bei häufiger Bewegung (>10.000 Biegezyklen) sollte der 8-fache Durchmesser gewählt werden. Kabeldurchführungen sind mit Gummitüllen oder Kabelverschraubungen aus weichem Material auszuführen - scharfkantige Metallöffnungen können den LSZH-Mantel beschädigen. Die Befestigung erfolgt alle 30-40cm mit Kabelschellen aus UV-stabilem Kunststoff, nie mit Metallschellen die den Mantel einschnüren können. Bei Außenverlegung ist zusätzlicher Schutz durch Wellrohre oder Kabelkanäle erforderlich.
Zulässige Umgebungsbedingungen
Die H07ZZ-F zeigt ihre Stärken bei tiefen Temperaturen, wo PVC-Leitungen spröde werden. Bis -25°C bleibt sie flexibel und lässt sich problemlos verlegen, was sie für Außenanwendungen, Kühlhäuser und ungeheizte Lagerhallen prädestiniert. Die maximale Betriebstemperatur von +90°C am Leiter (+60°C Umgebung) erlaubt höhere Belastungen als bei 70°C-Leitungen. Die relative Luftfeuchtigkeit kann bis 95% betragen, Kondenswasser ist unproblematisch. Kritisch: UV-Strahlung kann den LSZH-Mantel nach 6-12 Monaten spröde machen, weshalb bei Dauerinstallationen im Freien zusätzlicher Schutz durch UV-beständige Kabelkanäle oder Erdverlegung erforderlich ist. Aggressive Chemikalien wie Säuren oder Lösungsmittel können den halogenfreien Mantel angreifen - hier ist Einzelfall-Prüfung erforderlich.
Kaufratgeber: Die richtige H07ZZ-F für Ihre Anwendung
Die Auswahl der passenden H07ZZ-F hängt von fünf entscheidenden Faktoren ab: Leistung der anzuschließenden Geräte, Umgebungsbedingungen, Flexibilitätsanforderungen, rechtliche Vorgaben und Wirtschaftlichkeit. Für Haushaltsgeräte bis 3kW (Kaffeemaschinen, Toaster) reicht meist 3x1,5mm², während Werkzeuge und kleinere Maschinen bis 4kW grundsätzlich 3x2,5mm² benötigen. Bei Drehstromanwendungen sind 5-adrige Varianten mit PE-Schutzleiter nach VDE 0100-540 erforderlich. Geräte mit Schutzklasse I müssen zwingend über Schutzleiter verfügen.
In Krankenhäusern, Schulen und Versammlungsstätten ist H07ZZ-F oft nach Landesbauordnung vorgeschrieben - prüfen Sie vor Bestellung die örtlichen Brandschutzbestimmungen. Die Mehrkosten von 20-30% gegenüber H07RN-F amortisieren sich durch Rechtssicherheit, reduzierte Versicherungsprämien und höhere Sicherheit. Bei mobilen Anwendungen wie Baustellen empfiehlt sich 3x2,5mm² als Standard, da sie auch bei 50m Leitungslängen ausreichend Reserven bietet und Spannungsabfall unter 3% hält. Für stationäre Geräte in brandschutzkritischen Bereichen kann oft der kleinere Querschnitt 3x1,5mm² gewählt werden, wenn die Entfernung unter 20m liegt.
H07ZZ-F Produktvarianten und Meterware-Service
Unser Sortiment umfasst H07ZZ-F Leitungen von renommierten Herstellern wie LAPP Kabel, Helukabel und Telegärtner in allen gängigen Querschnitten von 2x0,75mm² bis 5x16mm². Die Standardausführung ist schwarz, einzelne Adern sind nach VDE 0293-308 farbcodiert: braun (L1), schwarz (L2), grau (L3), blau (N) und grün-gelb (PE). Besonders die LAPP ÖLFLEX H07ZZ-F Serie bietet höchste Qualität mit VDE- und UL-Zulassung für internationale Projekte und Langlebigkeit für anspruchsvolle Industrieanwendungen.
Verfügbare Querschnitte und Aderzahlen
Standardmäßig führen wir folgende Varianten ab Lager: 2x0,75mm² bis 2x6mm² für einphasige Geräte, 3x0,75mm² bis 3x16mm² für einphasige Geräte mit PE-Leiter, 4x1,5mm² bis 4x6mm² für Drehstrom ohne PE und 5x1,5mm² bis 5x16mm² für vollständige Drehstrominstallationen. Kleinere Querschnitte bis 4mm² sind meist sofort lieferbar, größere Dimensionen ab 6mm² haben 2-3 Werktage Lieferzeit. Sonderquerschnitte wie H07ZZ-F 70mm für Hochstromaplikationen oder H07ZZ-F single core (einadrig) sind auf Anfrage verfügbar mit 7-14 Tagen Lieferzeit. Die Mindestbestellmenge bei Sonderquerschnitten beträgt 100m.
Metergenau bestellen bei Kabelkaufhaus
Unser Meterware-Service ermöglicht exakte Bestellung nach Projektbedarf ohne kostspielige Verschnitte - ein entscheidender Vorteil bei teuren halogenfreien Leitungen. Während viele Anbieter nur Standardlängen wie 50m, 100m oder 500m-Trommeln führen, schneiden wir auf den Meter genau zu (Mindestablänge 5m). Dies spart bei einem 120m-Projekt gegenüber 2x100m-Rollen 80m unnötigen Verschnitt, was bei 3x2,5mm² H07ZZ-F etwa 150€ Ersparnis bedeutet. Originaltrommeln bieten wir für Großprojekte ab 500m mit Mengenrabatten von 8-15% an. Der präzise Zuschnitt erfolgt mit kalibrierten Messgeräten ±2cm Genauigkeit.
Qualitätskontrolle und Zertifizierung
Alle H07ZZ-F Leitungen durchlaufen bei uns eine 3-stufige Qualitätskontrolle: Wareneingangsprüfung auf äußere Beschädigungen, Stichproben-Messung der elektrischen Eigenschaften (Isolationswiderstand, Leiterquerschnitt) und Dokumentation der Chargen-Rückverfolgbarkeit. Die Meterkennzeichnung erfolgt alle 50cm mit Herstellername, Typbezeichnung, Fertigungsjahr und laufender Nummer. Original-Konformitätserklärungen und VDE-Prüfzertifikate stellen wir auf Anfrage bereit - besonders wichtig bei öffentlichen Ausschreibungen nach VOB/A oder bei Versicherungsprüfungen nach VDS-Richtlinien. Die Lagerung erfolgt klimatisiert bei 15-25°C und <60% Luftfeuchtigkeit, um Materialalterung zu vermeiden.
Häufige Fragen zur H07ZZ-F
Der Hauptunterschied liegt im Mantelwerkstoff: H07ZZ-F verwendet halogenfreies LSZH-Material, das bei Brand weniger Rauch entwickelt und keine giftigen Chlorwasserstoff-Gase freisetzt, während H07RN-F einen Standard-PVC-Mantel hat. H07ZZ-F kostet 20-30% mehr, ist aber in öffentlichen Gebäuden oft vorgeschrieben und bleibt bis -25°C flexibel (statt nur -10°C bei H07RN-F). Die elektrischen Eigenschaften sind identisch bei gleichem Querschnitt.
H07ZZ-F ist ausschließlich für mobile und temporäre Anwendungen konzipiert - Anschlussleitungen von Geräten, Verlängerungskabel, Handwerkzeuge und flexible Verbindungen. Nicht für feste Installation in Wänden, Erde oder Beton geeignet. Verlegung ist zulässig in trockenen und feuchten Innenräumen, zeitweise im Freien mit UV-Schutz, Temperaturbereich -25°C bis +60°C Umgebung. In aggressiven Umgebungen (Chemie, starke UV-Strahlung) nur mit Zusatzschutz.
Die Bezeichnung folgt der europäischen Harmonisierung EN 50525: H = Harmonisierte Anschlussleitung nach EU-Norm, 07 = Nennspannung 450V gegen Erde/750V zwischen Leitern, ZZ = halogenfreier Thermoplast-Mantel (Low Smoke Zero Halogen), F = flexible Konstruktion mit feindrähtigen Kupferleitern Klasse 5 für bewegliche Anwendungen. Diese Codierung ist EU-weit einheitlich und erleichtert die grenzüberschreitende Verwendung der Kabel.
Die Dauerstrombelastbarkeit bei 30°C Umgebung beträgt: 3x1,5mm² = 13A (3kW), 3x2,5mm² = 18A (4,1kW), 3x6mm² = 32A (7,4kW), 5x2,5mm² = 18A Drehstrom (11kW). Bei höheren Temperaturen oder Kabelbündelung reduziert sich die Belastbarkeit nach VDE 0298: bei 40°C um 15%, bei 50°C um 25%. Leitungslänge beeinflusst den maximalen Strom wegen Spannungsabfall - bei 50m Länge und 3% erlaubtem Abfall sollten Sie den nächstgrößeren Querschnitt wählen.
Gesetzlich vorgeschrieben ist H07ZZ-F in Versammlungsstätten (>100 Personen), Krankenhäusern, Schulen und Hochhäusern nach Musterbauordnung der Bundesländer. Die Brandschutzklasse Eca nach EN 50575 wird in Flucht- und Rettungswegen gefordert. Empfohlen bei hohen Sachwerten (Rechenzentren, Museen), überall wo Personen durch Rauchgase gefährdet wären und bei Versicherungsauflagen. Viele Gebäudeversicherer gewähren Rabatte bei Verwendung halogenfreier Kabel, da geringere Folgeschäden durch Rauchgase entstehen.
