Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

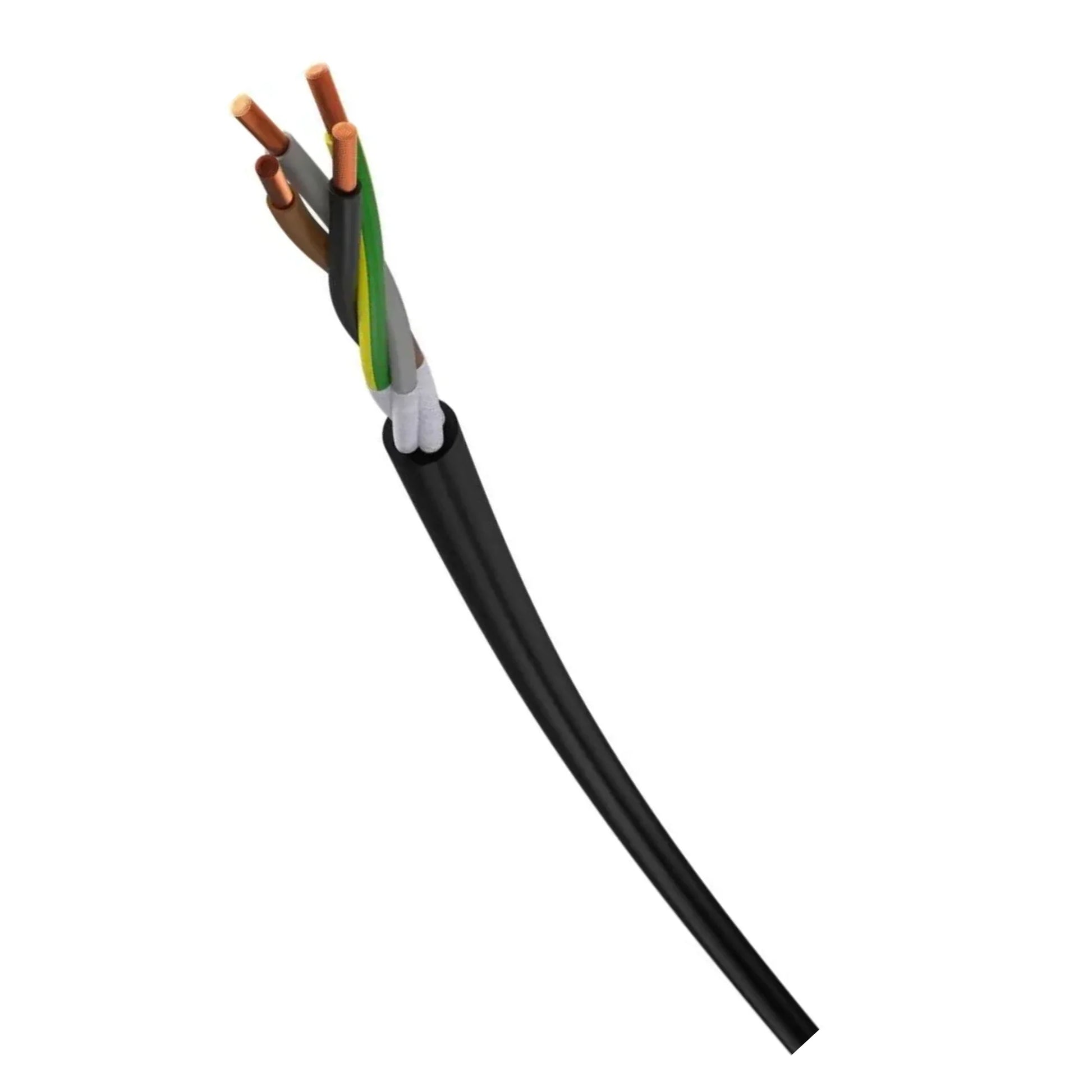

H07ZZ - F von Diverse bei Kabelkaufhaus - - H07ZZ-F 12G1,5 Tr.500 - Gummischlauchleitung

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

H07ZZ-F

Typ: Gummischlauchleitung

Artikelnummer: H07ZZ-F 2x1,5 Tr.500

€1.823,56

€1.823,56 ~~€2.538,27~~

€3,65Meter

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

24h bis Lagerware Versand
30 Tage Rückgabe
VSK Frei ab 300€

Vor. Lieferzeit: 02.11. – 06.11.

Aderanzahl: 2

2 3 4 5 7 12 37

Leiternennquerschnitt (metrisch): 1.5 mm²

1.5 mm²

VPE: Trommel 500 m

Trommel 500 m

Kabelbeschreibung

Nutzen

Ungeschirmte Daten- und Steuerleitung (LIYY) mit PVC-Aderisolation und PVC-Außenmantel für vielseitige Standardanwendungen.
Flexible Ausführung mit guten Verlege- und Handhabungseigenschaften für Montage und Installation.
Ohne Schutzleiter (O) – geeignet für Signal- und Steuerkreise, bei denen kein PE benötigt wird.
Blauer Außenmantel (B) zur klaren Kennzeichnung, z.B. für spezielle Stromkreise/Signalanwendungen.
Wirtschaftliche Lösung für Daten- und Signalübertragung im Niederfrequenzbereich.

Anwendung

Zur Daten- und Signalübertragung an Maschinenschnittstellen, in Steuerungen und elektronischen Geräten.
Für feste Verlegung und gelegentliche Bewegung ohne dauerhafte Zugbeanspruchung.
Einsetzbar in trockenen und feuchten Umgebungen (Temperaturbereich beachten).
Typische Anwendungen: Mess- und Steuertechnik, Rechen- und Bürogeräte, Anlagen- und Maschinenverkabelung.
Geeignet zur farblichen Kennzeichnung von Stromkreisen durch blauen Mantel, z.B. in sicherheitsrelevanten oder eindeutig zuzuordnenden Signalkreisen.

Technische Kabeldaten

Leiternennquerschnitt = 1,5 mm²
Leiter-Klasse = Kl.5 = feindrähtig
Ader-Zahl = 2
Werkstoff der Aderisolation = Gummi
Mit Schutzleiter = nein
Mantelmaterial = Gummi
Mantel-Farbe = schwarz
Kabelgeometrie = rund
Raucharm nach IEC 61034-2 = nein
Außendurchmesser ca. = 11 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 110 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 44 mm
Zul. Kabelaußentemperatur bei Montage/Handling = -40..90 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung = -40..90 °C
Nennspannung U0 = 450 V
Nennspannung U = 750 V
Gewicht = 135 kg/km
