Auf einen Blick: Schlauchleitungen H05VV-F und H03VV-F als Meterware in allen gängigen Querschnitten von 2x0,75 bis 5G2,5 mm². PVC-ummantelte Rundkabel nach VDE 0281 für Haushaltsgeräte, Kleingeräte und trockene Innenräume. Sofort versandbereit von LAPP Kabel und anderen Premium-Herstellern mit 24h-Versand und Fachberatung.
Schlauchleitung kaufen - Meterware nach Maß
Schlauchleitungen sind die Allrounder unter den flexiblen Kabeln für Haushaltsgeräte, Kleingeräte und mobile Elektroinstallationen. Als PVC-ummantelte Rundkabel bieten sie durch ihre geschmeidige Ummantelung optimalen Schutz für die mehradrigen Kupferlitzenleiter im Inneren. Der entscheidende Vorteil: Sie erhalten bei uns jede Schlauchleitung als Meterware - von einem Meter bis zur Trommelware, exakt nach Ihrem Bedarf konfektioniert.
Die beiden wichtigsten Typen unterscheiden sich in ihrer Spannungsklasse: H03VV-F für bis zu 300V und H05VV-F für bis zu 500V Betriebsspannung. Während H03VV-F primär für Kleingeräte und Haushaltsanwendungen mit geringerer Leistung konzipiert ist, eignet sich H05VV-F zusätzlich für Geräte mit höherem Leistungsbedarf wie Werkzeugmaschinen und gewerbliche Anwendungen im Innenbereich.
H05VV-F vs H03VV-F - Welche Schlauchleitung brauchen Sie?

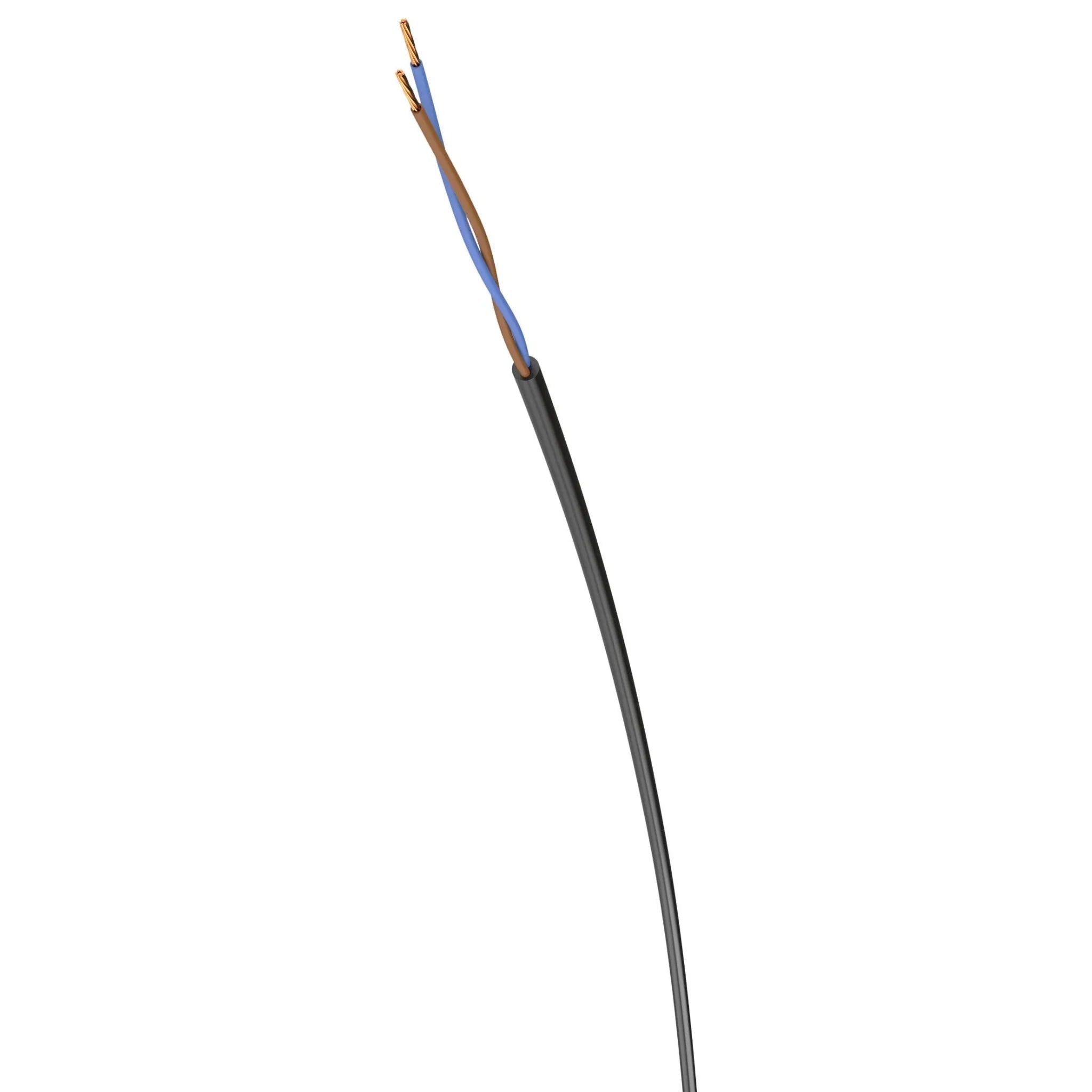

Die Wahl zwischen H03VV-F und H05VV-F hängt von der Geräteleistung und dem Einsatzbereich ab. H03VV-F bis 1.400 Watt: Diese Schlauchleitungen sind für Kleingeräte bis 300V ausgelegt - ideal für Tischlampen, Radios, kleine Küchengeräte oder Ladegeräte. Die dünnere Isolation (0,6mm Aderisolation, 1,2mm Mantel) macht sie besonders geschmeidig, was bei häufig bewegten Kabeln vorteilhaft ist.
H05VV-F ab 1.400 Watt: Diese Schlauchleitungen bewältigen höhere Spannungen bis 500V und sind damit die richtige Wahl für leistungsstärkere Haushaltsgeräte wie Staubsauger (1.600W), Bohrmaschinen (2.000W) oder Küchenmaschinen (1.200-2.000W). Ihre robustere Isolierung (0,7mm Aderisolation, 1,4mm Mantel) bietet zusätzlichen Schutz, macht sie aber etwas steifer als H03VV-F-Ausführungen.
Querschnitte richtig wählen: 3x0,75 bis 5G2,5
Der Querschnitt bestimmt, welche Ströme die Schlauchleitung sicher übertragen kann. 2x0,75 mm² für bis zu 6 Ampere Dauerbelastung (max. 1.400 Watt) - ausreichend für Tischlampen, Radiowecker oder Ladegeräte. 3x1,5 mm² bewältigen bereits 16 Ampere und damit Geräte bis 3.500 Watt - der Standard für die meisten Haushaltsanwendungen wie Staubsauger, Kaffeemaschinen oder Föhne.
Für Hochleistungsgeräte: 3x2,5 mm² schaffen 25 Ampere (5.750 Watt) und sind nötig für Durchlauferhitzer, große Werkzeugmaschinen oder Schweißgeräte. Bei gewerblicher Nutzung mit häufiger Volllast sollten Sie den nächstgrößeren Querschnitt wählen, um Erwärmung zu vermeiden.
Die Bezeichnung verrät sowohl Aderzahl als auch Querschnitt: "3G1,5" bedeutet drei Adern zu je 1,5 mm² mit Schutzleiter (grün-gelb). Das "G" steht für "mit Schutzleiter" und ist Pflicht für alle Geräte der Schutzklasse I. "3x1,5" beschreibt drei gleichwertige Adern ohne speziellen Schutzleiter - nur für Schutzklasse II Geräte. Bei 5G-Ausführungen erhalten Sie alle fünf Adern für Drehstromanwendungen: drei Außenleiter (L1, L2, L3), einen Neutralleiter (N) und den Schutzleiter (PE).
PVC-Schlauchleitungen für verschiedene Anwendungen
Der PVC-Mantel macht Schlauchleitungen zu vielseitigen Problemlösern in der Elektroinstallation. Anders als Gummischlauchleitung bietet PVC besseren Widerstand gegen Öle, Benzin und viele Chemikalien, ist aber weniger kälteflexibel (nur bis -5°C statt -25°C bei Gummi). Die glatte Oberfläche lässt sich leicht reinigen und verhindert das Anhaften von Staub und Schmutz.
Für bewegliche Anwendungen punkten Schlauchleitungen mit ihrer Flexibilität gegenüber starren NYM-J-Kabel. Die Litzenleiter im Inneren (Klasse 5 nach VDE 0295) halten über 1 Million Biegezyklen stand, ohne zu brechen. Das macht sie zur ersten Wahl für Geräteanschlusskabel, Verlängerungen und überall dort, wo Kabel regelmäßig bewegt werden - etwa bei Handmaschinen oder mobilen Geräten.
Haushaltsgeräte und Kleingeräte anschließen
Beim Anschluss von Haushaltsgeräten entscheidet die Geräteleistung über den benötigten Kabelquerschnitt. Konkrete Beispiele: Ein Toaster mit 1.000 Watt zieht 4,3 Ampere und benötigt mindestens 3x1,0 mm², besser 3x1,5 mm² für ausreichende Reserve. Kaffeemaschinen (1.200W = 5,2A) oder Wasserkocher (2.200W = 9,6A) sollten grundsätzlich mit 3x1,5 mm² angeschlossen werden.
Hochleistungsgeräte wie Backöfen (3.000W = 13A), Induktionskochfelder (3.500W = 15,2A) oder Durchlauferhitzer (18.000W = 78A) benötigen 3x2,5 mm² bzw. bei Durchlauferhitzern sogar 5x2,5 mm² für Drehstromanschluss. Eine Unterdimensionierung führt zu Kabelerwärmung und Brandgefahr.
Wichtig ist die korrekte Anschlussart: Geräte der Schutzklasse I (Metallgehäuse) benötigen den Schutzleiter und damit 3G-Ausführungen mit grün-gelber Ader. Geräte der Schutzklasse II (doppelt isoliert, Symbol ⚏) kommen mit 2-adrigen Ausführungen aus. Eine Verwechslung kann lebensgefährlich werden - im Zweifel sollten Sie eine Elektrofachkraft konsultieren.
Feuchträume und Küchen - Worauf achten?
Standard-PVC-Schlauchleitungen H03VV-F und H05VV-F sind nur für trockene Innenräume (IP20) ausgelegt. In normalen Küchen dürfen sie verwendet werden, sollten aber nicht dauerhaft Feuchtigkeit oder Spritzwasser ausgesetzt sein. Kritisch sind: Bereiche direkt neben Spülen, unter Geschirrspülern oder in Waschküchen mit hoher Luftfeuchtigkeit.
Für direkte Feuchtraumanwendungen (Badezimmer Bereich 1+2, Außenbereich mit Spritzwasser) sind H05RN-F Gummischlauchleitung die bessere Wahl. Diese erreichen Schutzart IP44 (spritzwassergeschützt) und bleiben bis -25°C flexibel.
Alternative für feuchte Bereiche: Spezielle feuchtigkeitsbeständige PVC-Schlauchleitungen mit XLPE-Isolierung oder TPE-Mänteln. Diese verfügen über zusätzliche Barriereschichten, die das Eindringen von Wasserdampf verhindern. Achten Sie auf Herstellerangaben wie "moisture resistant" oder Schutzarten IP44/IP54.
UV-beständige Schlauchleitungen für Außenanwendungen
Standard-PVC wird durch UV-Strahlung binnen 6-12 Monaten spröde und rissig - ein Sicherheitsrisiko im Außenbereich. Erkennungszeichen für UV-Schäden: Risse im Kabelmantel, Verfärbung von schwarz zu grau/braun, brüchige Oberfläche. Für dauerhafte Außenanwendungen benötigen Sie UV-stabilisierte Schlauchleitungen mit Carbon Black oder speziellen UV-Absorbern.
UV-beständige Alternativen: H07RN-F Gummischlauchleitung ist von Natur aus UV-beständiger als PVC und hält 3-5 Jahre im Außenbereich. Für dauerhafte Außenverlegung (>5 Jahre) empfehlen sich jedoch spezielle Erdkabel mit XLPE-Isolierung, die für Bodenvergrabung konzipiert sind und 25+ Jahre halten.
Temporäre Außennutzung: Für gelegentliche Gartenarbeiten oder Sommerfeste können Sie auch Standard-Schlauchleitungen verwenden, sollten diese aber nach Gebrauch wieder einlagern. Vermeiden Sie direkte Sonneneinstrahlung über mehrere Wochen.
Technische Daten und Normen (VDE 0281)
Schlauchleitungen H03VV-F und H05VV-F entsprechen der VDE 0281 (entspricht IEC 60227-3 bzw. -5). Diese Norm definiert konstruktive Anforderungen, Prüfverfahren und Grenzwerte für harmonisierte Niederspannungskabel. Die HAR-Kennzeichnung (Harmonized according to European Rules) auf dem Kabelmantel bestätigt: Ein nach dieser Norm gefertigtes Kabel entspricht den Sicherheitsanforderungen in allen EU-Staaten.
Die Norm schreibt auch Brandverhalten vor: Schlauchleitungen müssen nach IEC 60332-1-2 (Einzelkabel-Brennprüfung) selbstverlöschend sein. Der PVC-Mantel darf nur begrenzt Rauch entwickeln (IEC 61034) und keine halogenhaltigen Gase abgeben. Diese Eigenschaften sind entscheidend für die Sicherheit in Wohnräumen.
Installation und Sicherheit
Bei der Installation von Schlauchleitungen sind die Mindestbiegeradien zu beachten. Konkrete Werte: Der Biegeradius sollte mindestens dem 4-fachen Kabeldurchmesser entsprechen. Bei einer 3x1,5 mm² Schlauchleitung (ca. 8,2 mm Außendurchmesser) bedeutet das mindestens 33 mm Biegeradius. Bei 5G2,5 mm² (ca. 12,5 mm Durchmesser) sind es mindestens 50 mm.
Häufige Installationsfehler vermeiden: Keine scharfen Kanten (min. 2 mm Radius), keine Zugbelastung über 50N an den Anschlusspunkten, kein Überfahren mit Fahrzeugen, kein Einklemmen in Türen oder Fenstern. Temperaturgrenzen beachten: PVC wird unter -5°C starr und kann bei Bewegung brechen.
Für mechanisch stark beanspruchte Bereiche (Werkstätten, Baustellen, mobile Anwendungen mit häufigem Auf- und Abrollen) verwenden Sie besser ÖLFLEX-Steuerleitung mit verbesserter Abriebfestigkeit oder armierte Kabeltypen mit Stahlgeflecht-Schutz.
Elektrofachkraft oder Heimwerker? Was ist erlaubt?
Was Heimwerker dürfen: Anschließen von Schlauchleitungen an CEE-Stecker, Schuko-Stecker oder Gerätebuchsen (Kaltgerätestecker C13/C14). Austausch defekter Gerätezuleitungen an tragbaren Geräten. Konfektionierung von Verlängerungskabeln mit handelsüblichen Steckern. Reparatur von Kabeln unter 50V Kleinspannung.
Was nur Elektrofachkräfte dürfen: Anschluss an Wanddosen, Unterverteilungen oder fest installierte Stromkreise. Installation in Verteilerkästen. Arbeiten an der Hausinstallation über 50V. Anschluss von Drehstromgeräten. Installation in besonderen Räumen (Badezimmer Bereiche 1+2). Prüfung und Abnahme nach VDE 0100.
Meterware bestellen - So funktioniert's
Bei Kabelkaufhaus erhalten Sie jede Schlauchleitung als Meterware - von einem Meter bis zur 500m-Trommel in 1-Meter-Schritten. Geben Sie einfach die gewünschte Länge in Metern an, wir konfektionieren Ihr Kabel taggleich und versenden über 95% aller Bestellungen innerhalb von 24 Stunden dank unserer Lagerbestände von LAPP Kabel, Helukabel und anderen Premium-Herstellern.
Meterware-Vorteile: Sie zahlen nur für das Kabel, das Sie wirklich brauchen - keine überteuerten Festlängen von 5, 10 oder 25 Metern. Beispiel: 3x1,5 mm² H05VV-F kostet als 7-Meter-Meterware nur 14,35€ statt 19,90€ für die 10m-Festlänge im Baumarkt. Mengenrabatte ab 100m: 5% Nachlass, ab 500m: 12% Ersparnis.
Qualitätsgarantie: Alle Schlauchleitungen entsprechen VDE-Normen, tragen CE-Kennzeichnung und HAR-Zulassung. Prüfzertifikate auf Anfrage verfügbar. 30 Tage Rückgaberecht auch bei Meterware (außer bei kundenspezifischen Konfektionierungen). Bei technischen Fragen stehen Ihnen unsere Fachberater Mo-Fr 8-18 Uhr zur Verfügung.
Häufige Fragen zu Schlauchleitungen
H03VV-F ist für maximal 300V Betriebsspannung und Geräte bis 1.400 Watt ausgelegt - ideal für Kleingeräte wie Tischlampen, Radios oder Computer. H05VV-F bewältigt bis zu 500V und Geräte bis 3.500 Watt (bei 3x1,5 mm²) - geeignet für Staubsauger, Bohrmaschinen oder Küchenmaschinen. Die dickere Isolierung von H05VV-F (0,7 statt 0,6 mm) macht das Kabel robuster, aber auch steifer.
Für Geräte bis 1.400 Watt (6A) reicht 3x0,75 mm² - etwa Mixer, Kaffeemaschine, Toaster. Bis 3.500 Watt (16A) verwenden Sie 3x1,5 mm² - für Staubsauger, Wasserkocher, Föhn. Leistungsstarke Geräte über 3.500 Watt wie Backöfen oder Heizlüfter benötigen 3x2,5 mm² (25A). Als Faustregel gilt: Geräteleistung in Watt geteilt durch 230V ergibt den Strom - der Kabelquerschnitt sollte 25% Reserve haben.
Standard-PVC-Schlauchleitungen sind nicht UV-beständig und werden nach 6-12 Monaten im Freien spröde und rissig. Für Außenanwendungen benötigen Sie spezielle UV-stabilisierte PVC-Ausführungen (mit Carbon Black) oder besser H07RN-F Gummischlauchleitung, die 3-5 Jahre UV-Beständigkeit bietet. Für dauerhafte Verlegung im Erdreich verwenden Sie spezielle Erdkabel mit XLPE-Isolierung.
Geräteanschlüsse und Steckerkonfektionierung (Schuko, CEE, Kaltgerätestecker) dürfen Laien durchführen, ebenso der Austausch defekter Gerätekabel an tragbaren Geräten. Anschlüsse an die Hausinstallation (Wanddosen, Unterverteilungen, fest installierte Stromkreise) sind jedoch Elektrofachkräften vorbehalten. Bei Drehstrom, Feuchträumen oder Unsicherheiten immer einen Elektriker beauftragen.
3G1,5 bedeutet drei Adern zu je 1,5 mm² Querschnitt mit Schutzleiter (grün-gelb). Das "G" steht für "mit Schutzleiter" nach deutscher Bezeichnung und ist Pflicht für alle Geräte der Schutzklasse I mit leitfähigem Gehäuse. 3x1,5 dagegen hat drei gleichwertige Adern ohne speziellen Schutzleiter und ist nur für doppelt isolierte Geräte (Schutzklasse II) geeignet. Eine Verwechslung kann lebensgefährlich sein.
