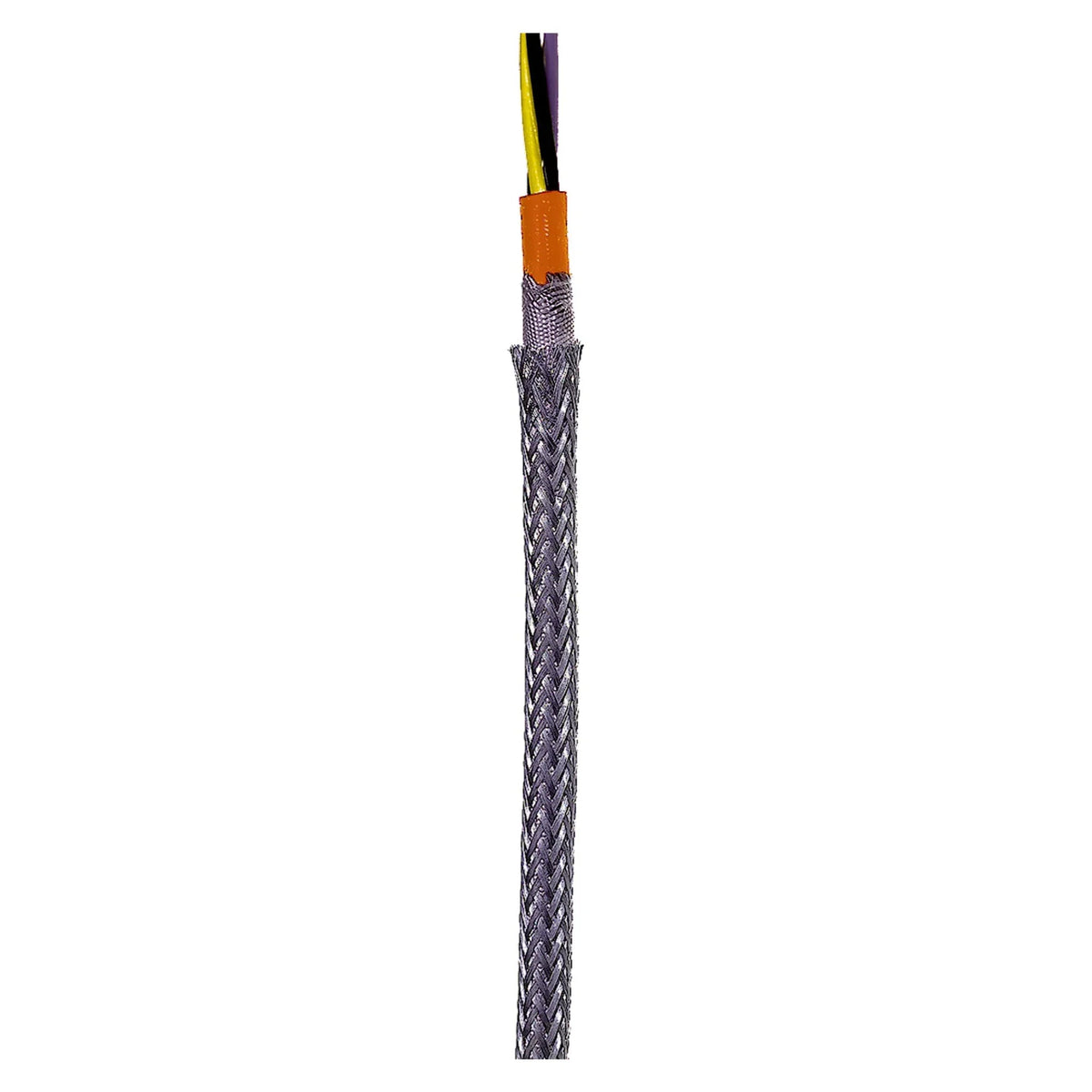

Silikon-Anschlussleitung für −50 bis 180 °C: Lapp ÖLFLEX HEAT 180 GLS ist eine flexible Anschlussleitung aus Silikon mit Mantel aus Silikon-Kautschuk (SIR) für Temperaturen von −50 °C bis 180 °C und die Nennspannung U0/U 300/500 V. Je nach Aufbau sind die Adern farbig oder mit Ziffern gekennzeichnet.

Warum dieses Produkt

• 2–7 Adern, 0,75–16 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Mit oder ohne Schutzleiter – zweiadrige Aufbauten ohne, alle übrigen mit grün-gelbem Schutzleiter – Auswahl unter „VPE & Schutzleiter“.
• Aderkennzeichnung je Aufbau – farbig nach HD 308 S2 oder mit Ziffern – Zuordnung unter Varianten.
• Lieferform – als Meterware oder auf Ring bzw. Trommel – Lieferform je Aufbau wählbar.
• Verzinnter Kupferleiter Kl. 5 – feindrähtige, verzinnte Kupferlitze; AWG-Größe je nach Querschnitt 20 bis 12.
• Werkstoff Silikon, Mantel aus Silikon-Kautschuk (SIR) – runde Bauform, flammwidrig nach IEC 60332-1-2, halogenfrei nach EN IEC 60754-1.
• Temperaturbereich −50 °C bis 180 °C – Kabelaußentemperatur nach Montage ohne Erschütterung −50 bis 180 °C, kältebeständig nach EN 60811-504+505+506.
• Außendurchmesser je nach Aufbau ca. 7,6–14 mm – Mindestbiegeradius flexibel (freie Bewegung) 152–280 mm, fest verlegt 30,4–56 mm, Gewicht 84–362 kg/km – Werte der gewählten Variante in den technischen Daten.

Einsatzbereiche

Flexible Silikon-Anschlussleitung für Temperaturen von −50 °C bis 180 °C bei U0/U 300/500 V. Mindestbiegeradien sind für den flexiblen Einsatz bei freier Bewegung und für die feste Verlegung angegeben. Vergleichbare Typen: SIHF-GL-P-JZ / SIHF-GL-P-JB.

Varianten im Überblick

• 0,75 mm² – 2, 3, 4, 5, 6, 7 Adern – 2- und 3-adrig farbig, 6- und 7-adrig mit Ziffern; AWG 20.
• 1 mm² – 2, 3, 4, 5, 7 Adern – 2-, 3- und 7-adrig farbig; AWG 18.
• 1,5 mm² – 2, 3, 4, 5, 7, 12 Adern – 7-adrig mit Ziffern; AWG 16.
• 2,5 mm² – 2, 3, 4, 5, 7 Adern – 3-adrig farbig, 7-adrig mit Ziffern; AWG 14.
• 4 mm² – 3, 4, 5 Adern – 3-adrig farbig; AWG 12.
• 6 mm², 10 mm² und 16 mm² – je 4 Adern.
• Schutzleiter – 2-adrig als „X“ (z. B. 2X0,75) ohne, ab 3 Adern als „G“ mit grün-gelbem Schutzleiter.
• Lieferform – Meterware, Ring oder Trommel – nicht jede Lieferform für jeden Aufbau, Auswahl unter „VPE & Schutzleiter“.

Typbezeichnung erklärt

Die Zahl 180 in der Serienbezeichnung deckt sich mit der oberen Temperaturgrenze von 180 °C laut Herstellerangabe. „X“ im Aufbau (2X…) = ohne Schutzleiter, „G“ = mit grün-gelbem Schutzleiter. Vergleichstypen SIHF-GL-P-JZ / -JB: J = mit grün-gelbem Schutzleiter, Z = Adern mit Ziffern, B = farbige Aderkennzeichnung.

• Leiter-Material = Kupfer
• Leiter-Oberfläche = verzinnt
• AWG-Größe = 20
• Leiternennquerschnitt (AWG) = 20 kcmil
• Leiternennquerschnitt = 0,75 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 2
• Schirm über Verseilelement = ohne
• Verseilelement = sonstige
• Schirm über Verseilung = ohne
• Werkstoff der Aderisolation = sonstige
• Spezifizierung Aderisolation = sonstige
• Aderkennzeichnung nach HD 308 S2 = ja
• Ader-Kennzeichnung = Farbe
• Mit Schutzleiter = nein
• Tragorgan = ohne
• Mantelmaterial = sonstige
• Spezifizierung Mantelmaterial = Gummi - Silikon-Kautschuk (SIR)
• Mantel-Farbe = sonstige
• Schirm = nein
• Kabelgeometrie = rund
• Torsionsschutz = nein
• Flammwidrig nach IEC 60332-1-2 = ja
• Flammwidrig nach IEC 60332-3-21 (Cat A F/R) = nein
• Flammwidrig nach IEC 60332-3-22 (Cat A) = nein
• Flammwidrig nach IEC 60332-3-23 (Cat B) = nein
• Flammwidrig nach IEC 60332-3-24 (Cat C) = nein
• Flammwidrig nach IEC 60332-3-25 (Cat D) = nein
• Raucharm nach EN IEC 61034-2 = nein
• Halogenfrei nach EN IEC 60754-1 = ja
• Halogenfrei nach EN IEC 60754-2 = nein
• Halogenfrei nach EN IEC 60754-3 = nein
• Brandverhalten nach EN 13501-6: Klasse = ohne
• Brandverhalten nach EN 13501-6: Rauchentwicklung = ohne
• Brandverhalten nach EN 13501-6: Abtropfverhalten = ohne
• Brandverhalten nach EN 13501-6: Säureentwicklung = ohne
• Ölbeständig nach EN IEC 60811-404 = nein
• Kältebeständig nach EN 60811-504+505+506 = ja
• Außendurchmesser ca. = 7,6 mm
• Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 152 mm
• Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 30,4 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = 0 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -50..180 °C
• Nennspannung U0 = 300 V
• Nennspannung U = 500 V
• Gewicht = 84 kg/km
